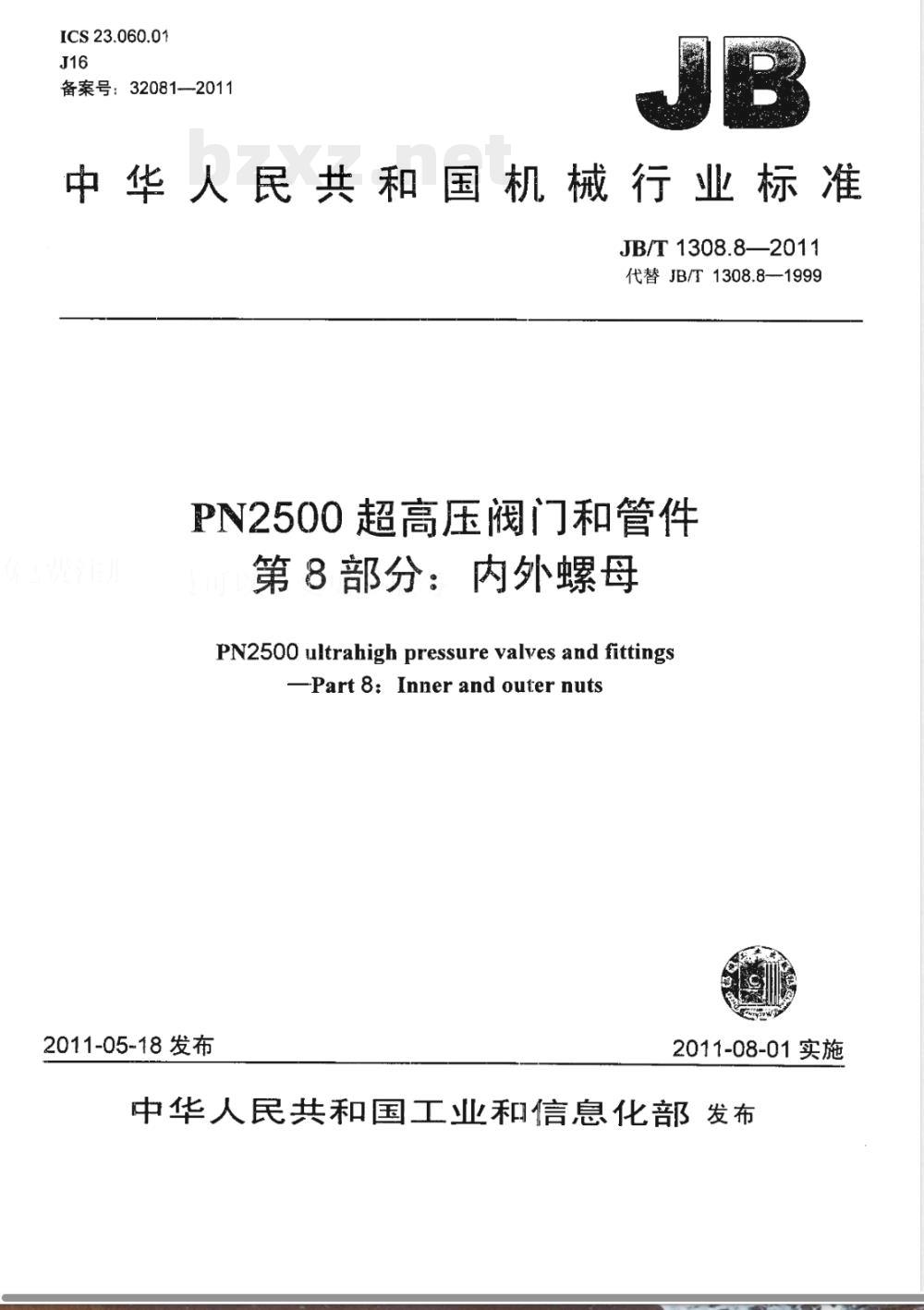

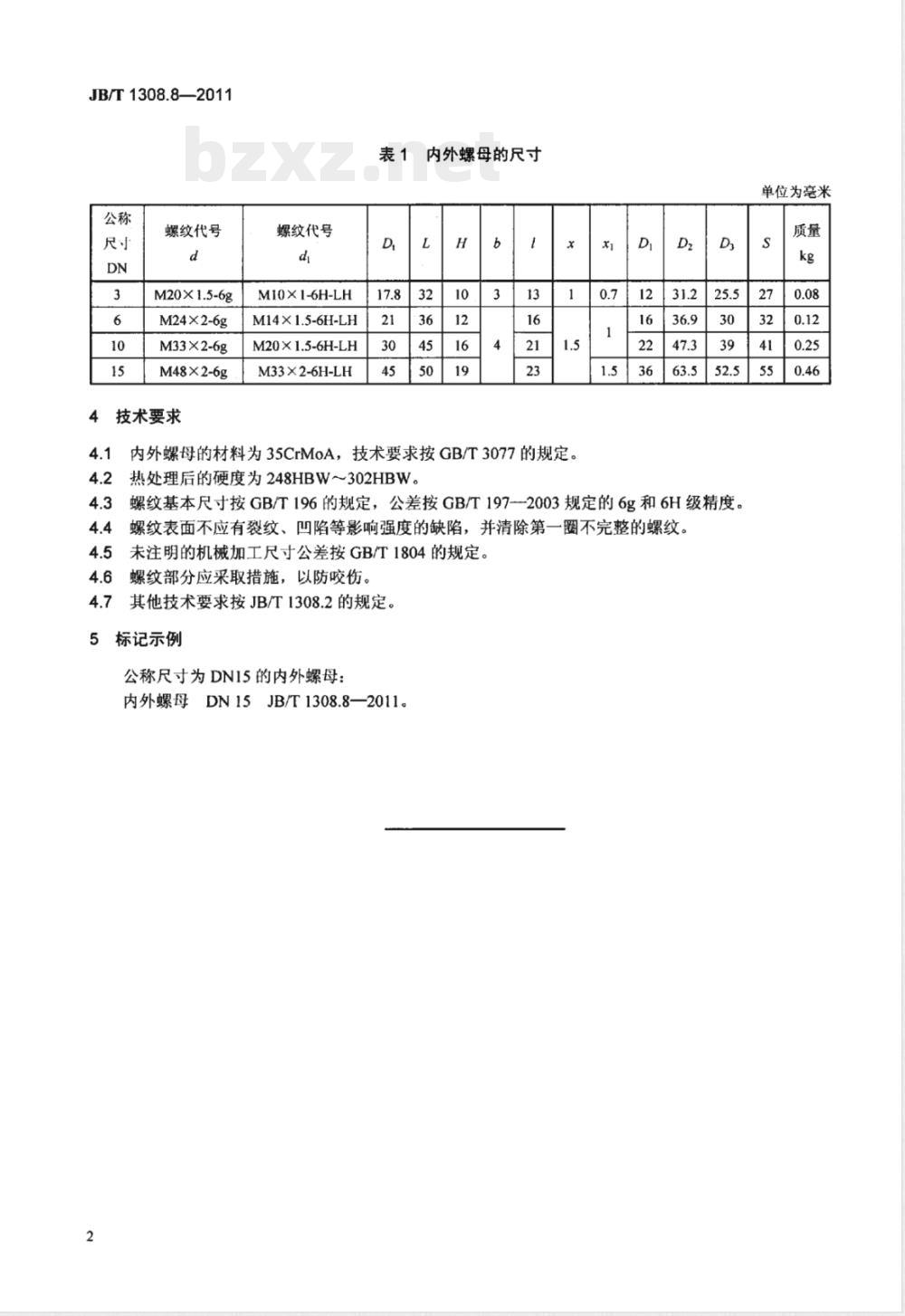

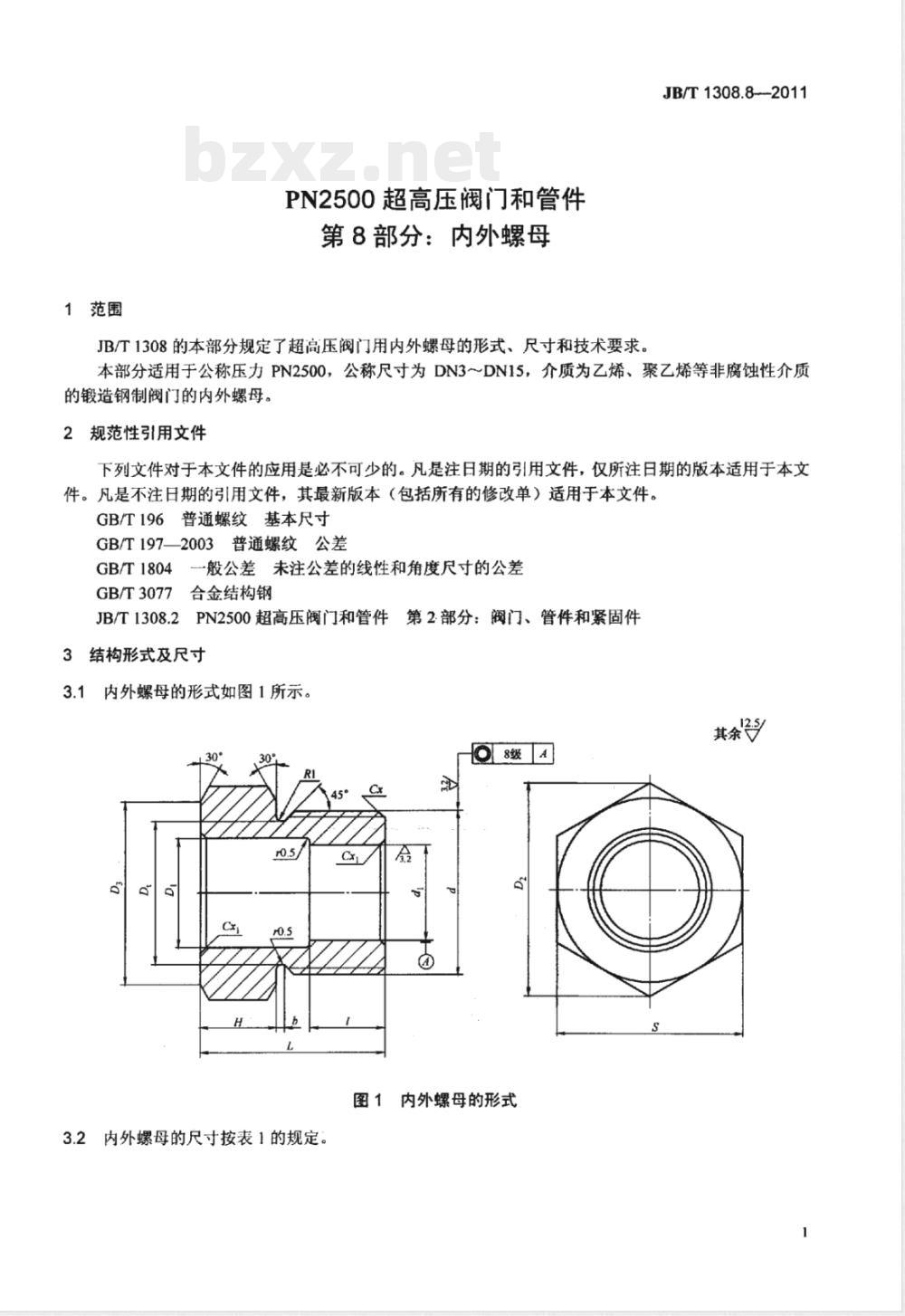

ICS 23.060.01 J16 备案号：32081—2011 中华人民共和国机械行业标准 JB/T1308.8—2011 代替 JB/T1308.8—1999 PN2500超高压阀门和管件 第8部分：内外螺母 PN2500 ultrahigh pressure valves and fittings-Part 8: Inner and outer nuts 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 本部分按照GB/T 1.1—2009规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分，本部分为第8部分。本部分代替JB/T1308.8—1999《PN250MPa内外螺母型式、尺寸和技术条件》，主要技术变化为标准名称修改、公称压力由PN250MPa改为PN2500、增加公称尺寸要求并明确为锻造钢制阀门。本部分由中国机械工业联合会提出，全国阀门标准化技术委员会（SAC/TC188）归口。起草单位包括兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司，主要起草人：陈清流、刘晓春、于国良、肖箭。 1 范围 本部分规定了超高压阀门用内外螺母的形式、尺寸和技术要求，适用于公称压力PN2500，公称尺寸为DN3～DN15，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门。 2 规范性引用文件 下列文件对本文件的应用必不可少：GB/T196 普通螺纹基本尺寸，GB/T197—2003 普通螺纹公差，GB/T1804 一般公差未注公差的线性和角度尺寸公差，GB/T3077 合金结构钢，JB/T1308.2 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件结构形式及尺寸。 3 结构形式及尺寸 3.1 内外螺母的形式如图1所示。 3.2 内外螺母的尺寸按表1规定。 表1 内外螺母尺寸 公称尺寸 DN: 3, 6, 10, 15 螺纹代号 d: M20×1.5-6g, M24×2-6g, M33×2-6g, M48×2-6g H: 17.8, 21, 30, 45 螺纹代号 d: M10×1-6H-LH, M14×1.5-6H-LH, M20×1.5-6H-LH, M33×2-6H-LH H: 32, 36, 45, 50 材料为35CrMoA，技术要求按GB/T3077规定，热处理后硬度为248HBW～302HBW。螺纹基本尺寸按GB/T196规定，公差按GB/T197—2003的6g和6H级，螺纹表面不应有裂纹、凹陷等缺陷，并清除第一圈不完整螺纹。
