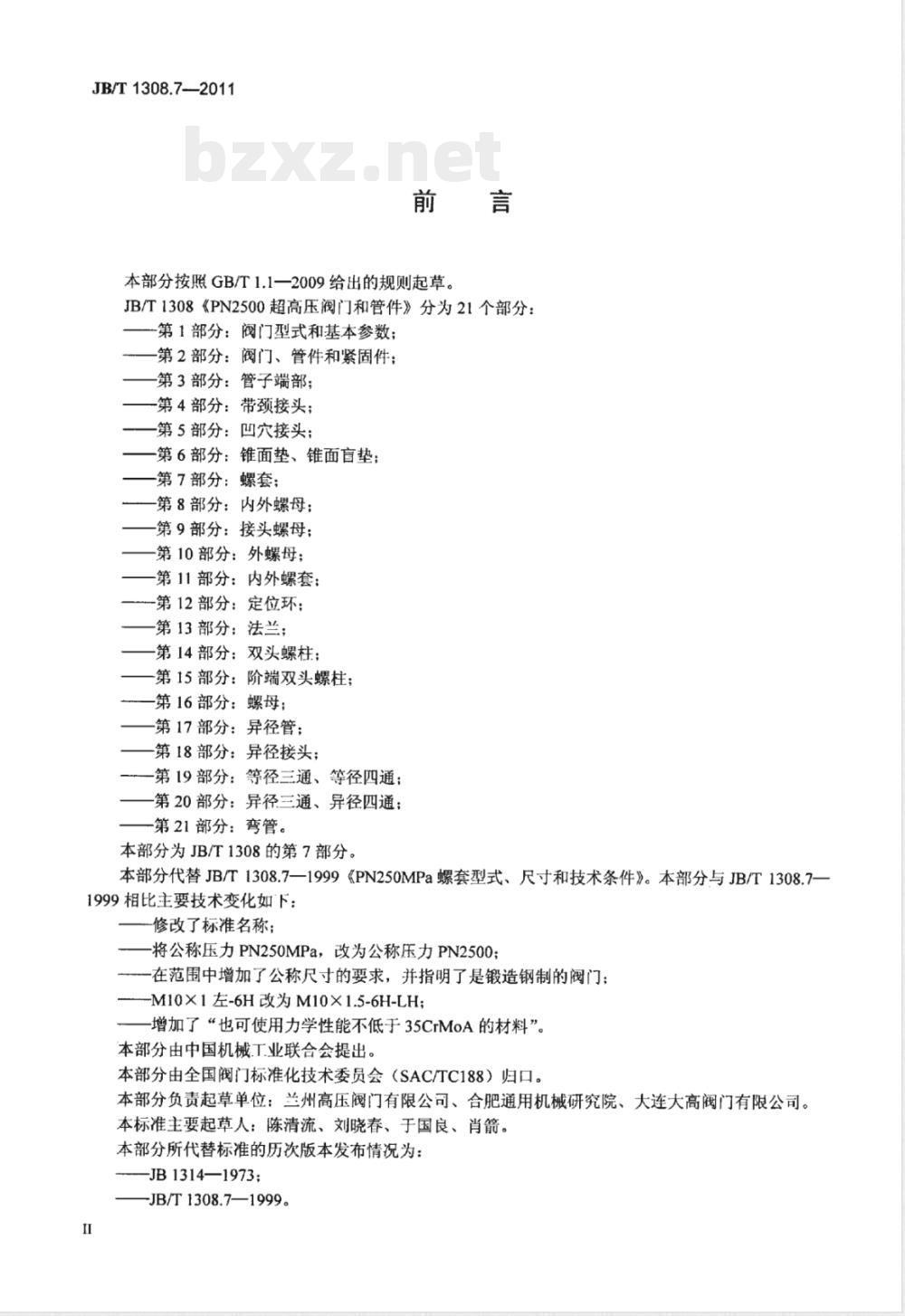

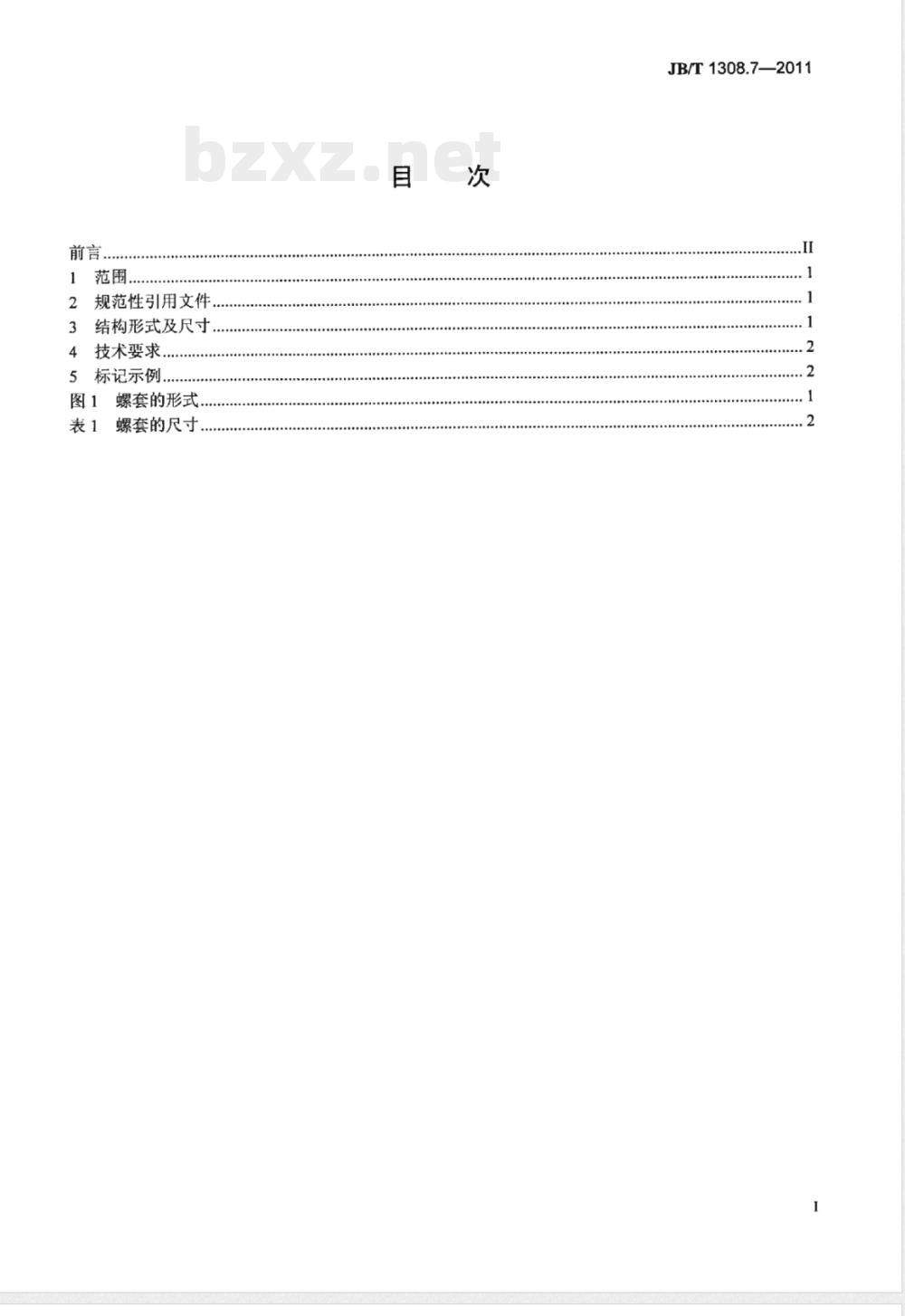

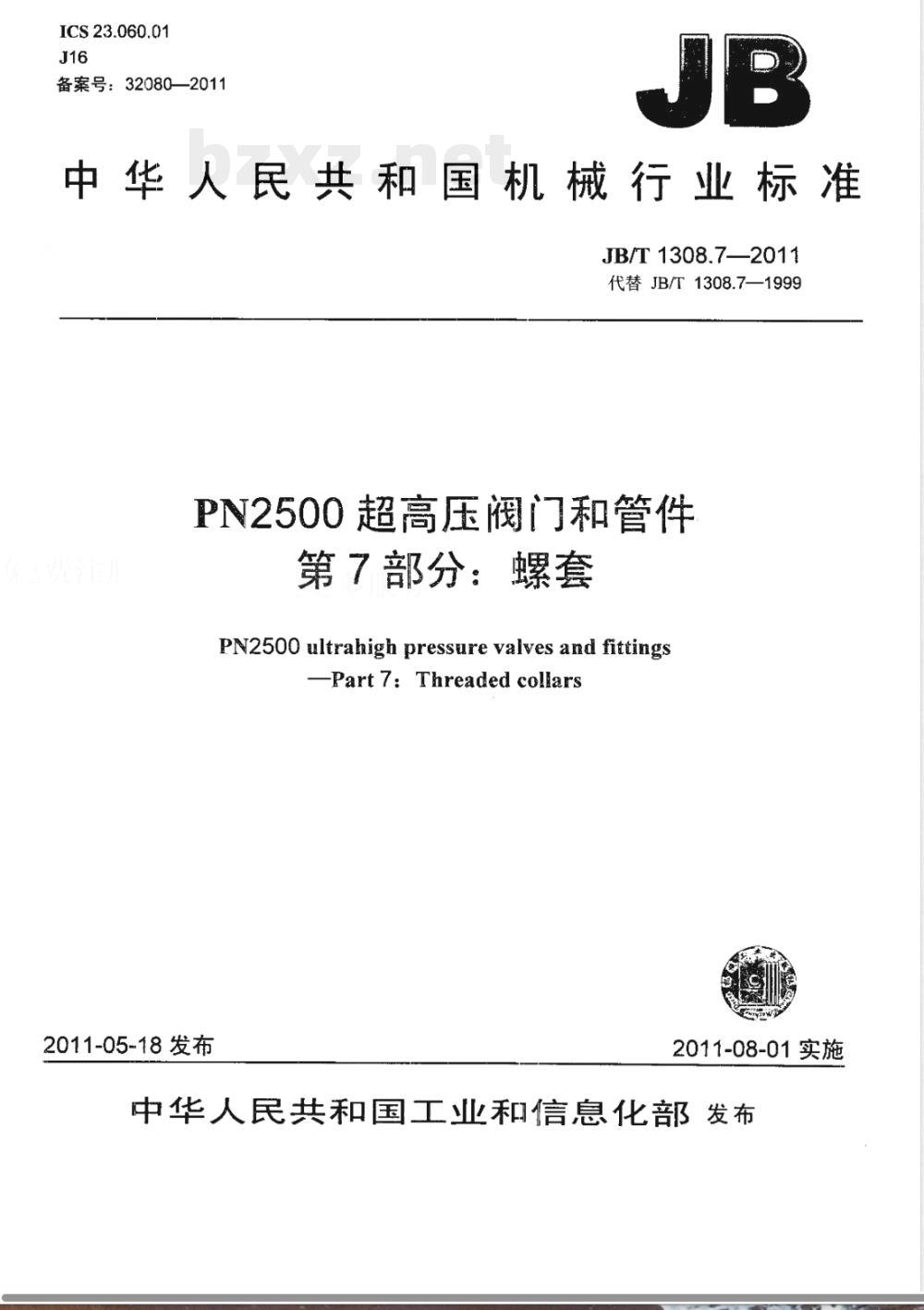

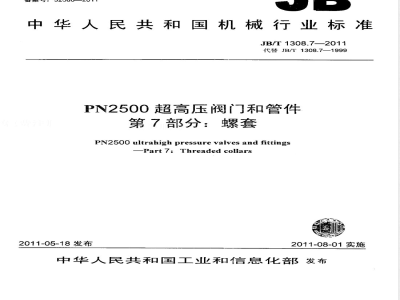

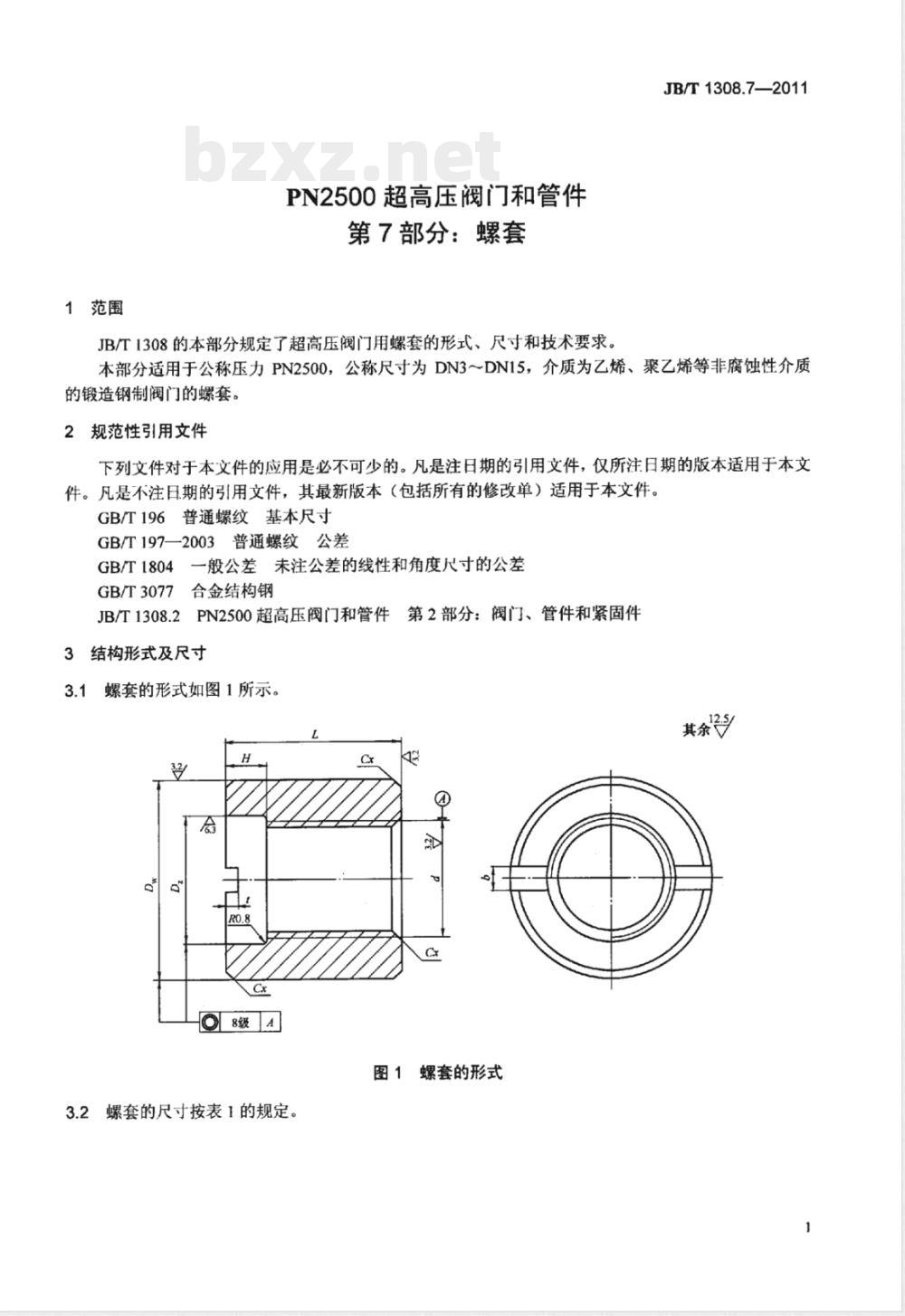

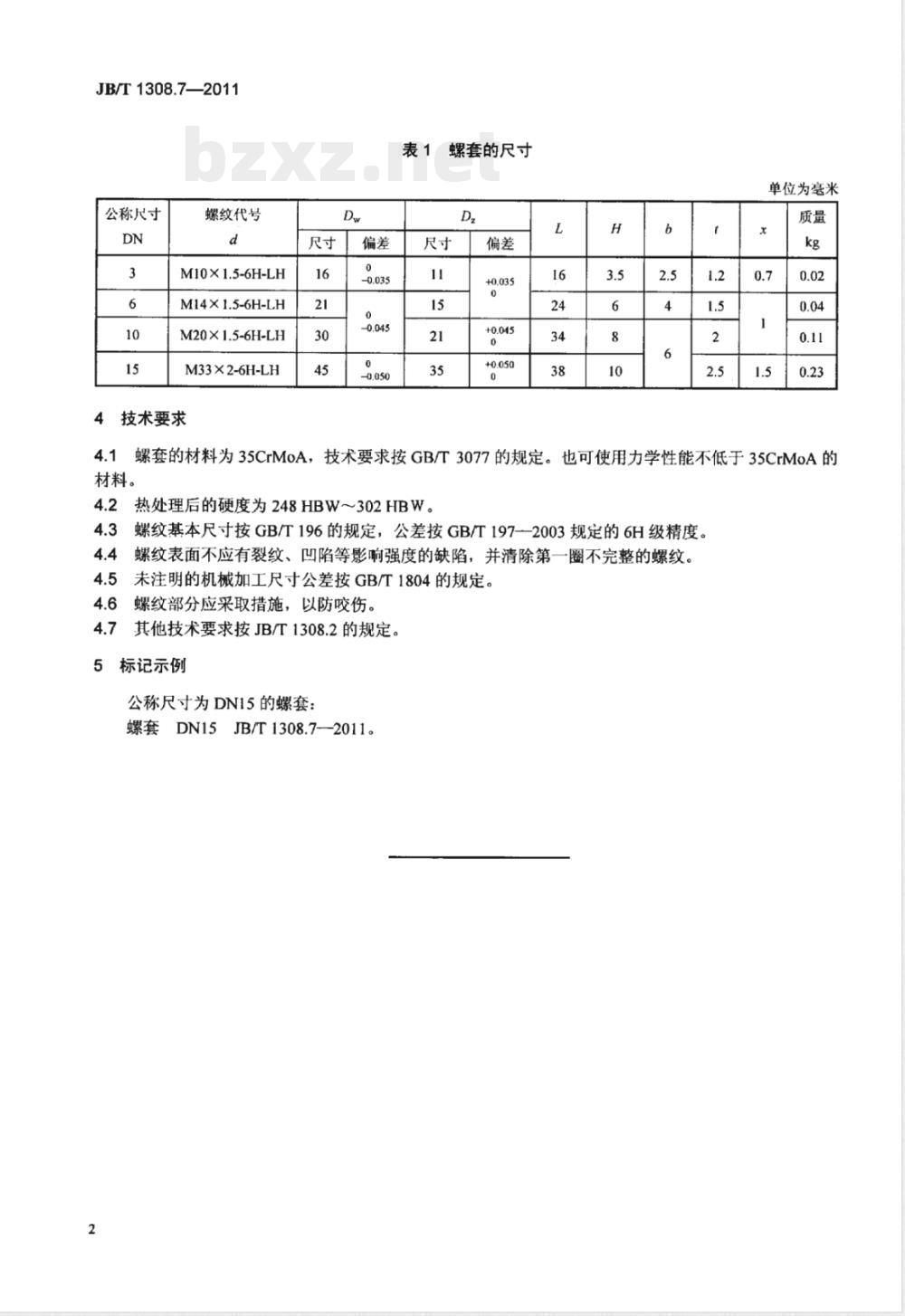

ICS 23.060.01 J16 备案号：32080—2011 中华人民共和国机械行业标准 JB/T1308.7—2011 代替 JB/T1308.7—1999 PN2500超高压阀门和管件 第7部分：螺套 PN2500 ultrahigh pressure valves and fittings Part 7: Threaded collars 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 本部分按照GB/T1.1—2009规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分，本部分为第7部分。本部分代替JB/T1308.7—1999《PN250MPa螺套型式、尺寸和技术条件》，主要技术变化为标准名称修改、公称压力由PN250MPa改为PN2500、增加公称尺寸要求并明确为锻造钢制阀门、M10×1.0-6H改为M10×1.5-6H-LH、增加可使用力学性能不低于35CrMoA的材料。本部分由中国机械工业联合会提出，全国阀门标准化技术委员会（SAC/TC188）归口。起草单位包括兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司，主要起草人：陈清流、刘晓春、于国良、肖箭。本部分所代替标准历次版本为：JB 1314—1973; JB/T1308.7—1999。 1 范围 本部分规定了超高压阀门用螺套的形式、尺寸和技术要求，适用于公称压力PN2500，公称尺寸DN3～DN15，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢阀门。 2 规范性引用文件 下列文件对本文件的应用必不可少：GB/T196 普通螺纹基本尺寸，GB/T197—2003 普通螺纹公差，GB/T1804 一般公差未注公差的线性和角度尺寸公差，GB/T3077 合金结构钢，JB/T1308.2 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件结构形式及尺寸。 3 结构形式及尺寸 3.1 螺套的形式如图1所示。 3.2 螺套的尺寸按表1规定。 表1 螺套尺寸 公称尺寸 DN: 3, 6, 10, 15 螺纹代号 d: M10×1.5-6H-LH, M14×1.5-6H-LH, M20×1.5-6H-LH, M33×2-6H-LH 尺寸 H: 16, 21, 30, 45 Dw 偏差: 0, 0.035, 0, -0.045, 0, 0.050 D1 尺寸: 15, 21, 35 偏差: +0.035, 0, +0.045, 0, +0.050, 0 Z: 16, 24, 34, 38 H: 3.5, 6, 8, 10 b: 2.5, 4, 6, 1.2, 1.5, 2, 2.5 单位：毫米 质量 kg: 0.7, 1.5, 0.02, 0.04, 0.11, 0.23 螺套材料为35CrMoA，技术要求按GB/T3077规定，也可使用力学性能不低于35CrMoA的材料。热处理后硬度为248HBW～302HBW。螺纹基本尺寸按GB/T196规定，公差按GB/T197—2003 6H级精度，螺纹表面不得有裂纹、凹陷等影响强度的缺陷，并清除第一圈不完整螺纹。
