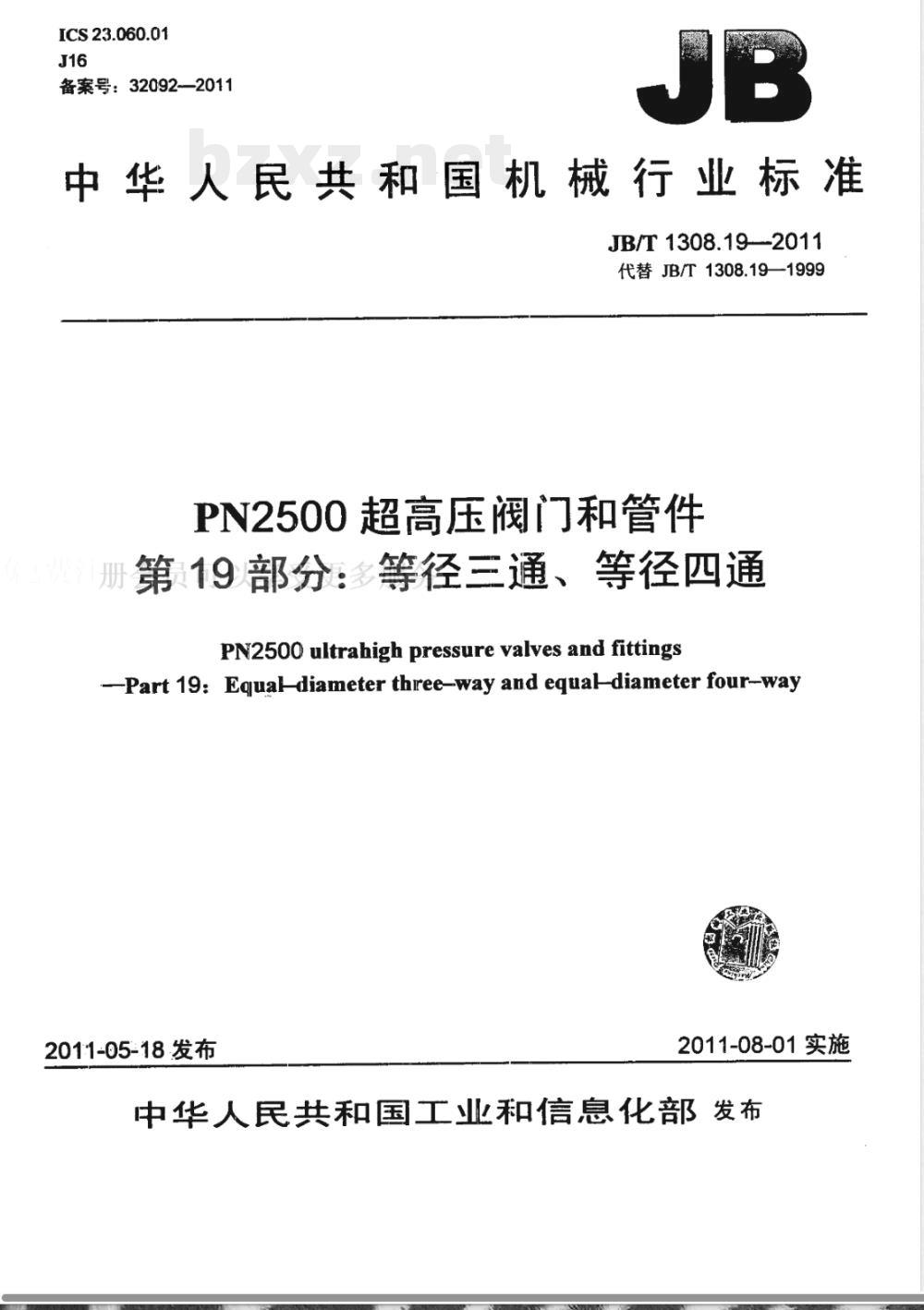

ICS 23.060.01 J16 备案号：32092—2011 中华人民共和国机械行业标准 JB/T1308.19—2011 代替JB/T1308.19—1999 PN2500超高压阀门和管件 第19部分：多等径三通、等径四通 PN2500 ultrahigh pressure valves and fittings-Part 19: Equal-diameter three-way and equal-diameter four-way 2011-05-18 发布 2011-08-01 实施 前言 本部分按照GB/T1.1—2009给出的规则起草。JB/T1308（PN2500超高压阀门和管件）分为21个部分：第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管；第18部分：异径接头；第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；第21部分：弯管。 本部分为JB/T1308的第3部分，代替JB/T1308.3—1999《PN250MPa管子端部型式、尺寸和技术条件》。与前版本相比，主要技术变化如下：修改标准名称，将公称压力PN250MPa改为PN2500；在范围中增加公称尺寸要求，并指明为锻造钢制阀门；螺纹标注方法修改为M10×1.5-6g-LH等。本部分由中国机械工业联合会提出，由全国阀门标准化技术委员会（SAC/TC188）归口。起草单位包括合肥通用机械研究院、兰州高压阀门有限公司、大连高压阀门有限公司，主要起草人为许强、陈清流、于国良、肖箭、刘晓春。本部分所代替标准历次版本为JB1310—1973及JB/T1308.3—1999。 1 范围 本部分规定了超高压阀门用管子端部的形式、尺寸和技术要求，适用于公称压力PN2500、公称尺寸DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢阀门。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的引用文件仅适用于所注日期版本；不注日期的引用文件，其最新版本（包括所有修改单）适用。包括：GB/T3《普通螺纹收尾、肩距、退刀槽和倒角》、GB/T196《普通螺纹基本尺寸》、GB/T197—2003《普通螺纹公差》、GB/T1804《一般公差未注公差的线性和角度尺寸的公差》、JB/T1308.2《PN2500超高压阀门和管件第2部分：阀门、管件和紧固件》。 3 结构形式及尺寸 3.1 管子端部的形式如图1所示，保持尖角，圆角L1～L2，等级8级A。 3.2 管子端部的尺寸按表1规定。 表1 管子端部尺寸 公称尺寸DN: 3, 6, 10, 15, 20, 25 管子规格（外径×壁厚）: 11×4, 15×5, 21×6.5, 35×11, 50×16, 64×19.5 螺纹代号d: M10×1.5-6g-LH, M14×1.5-6g-LH, M20×1.5-6g-LH, M33×2-6g-LH, M48×2-6g-LH, M60×3-6g-LH 尺寸Dw: 11, 15, 21, 35, 50, 64 尺寸Dz: 3, 5, 8, 13, 18, 25 尺寸d: 5, 7, 10, 15, 20, 27 尺寸L: 15, 22, 30, 44, 52, 62 尺寸L2: 18, 25, 33, 48, 56, 68 圆角R: 1, 2, 3, 4 单位为毫米。螺纹基本尺寸按GB/T196规定，公差按GB/T197—2003规定的6g级精度。
