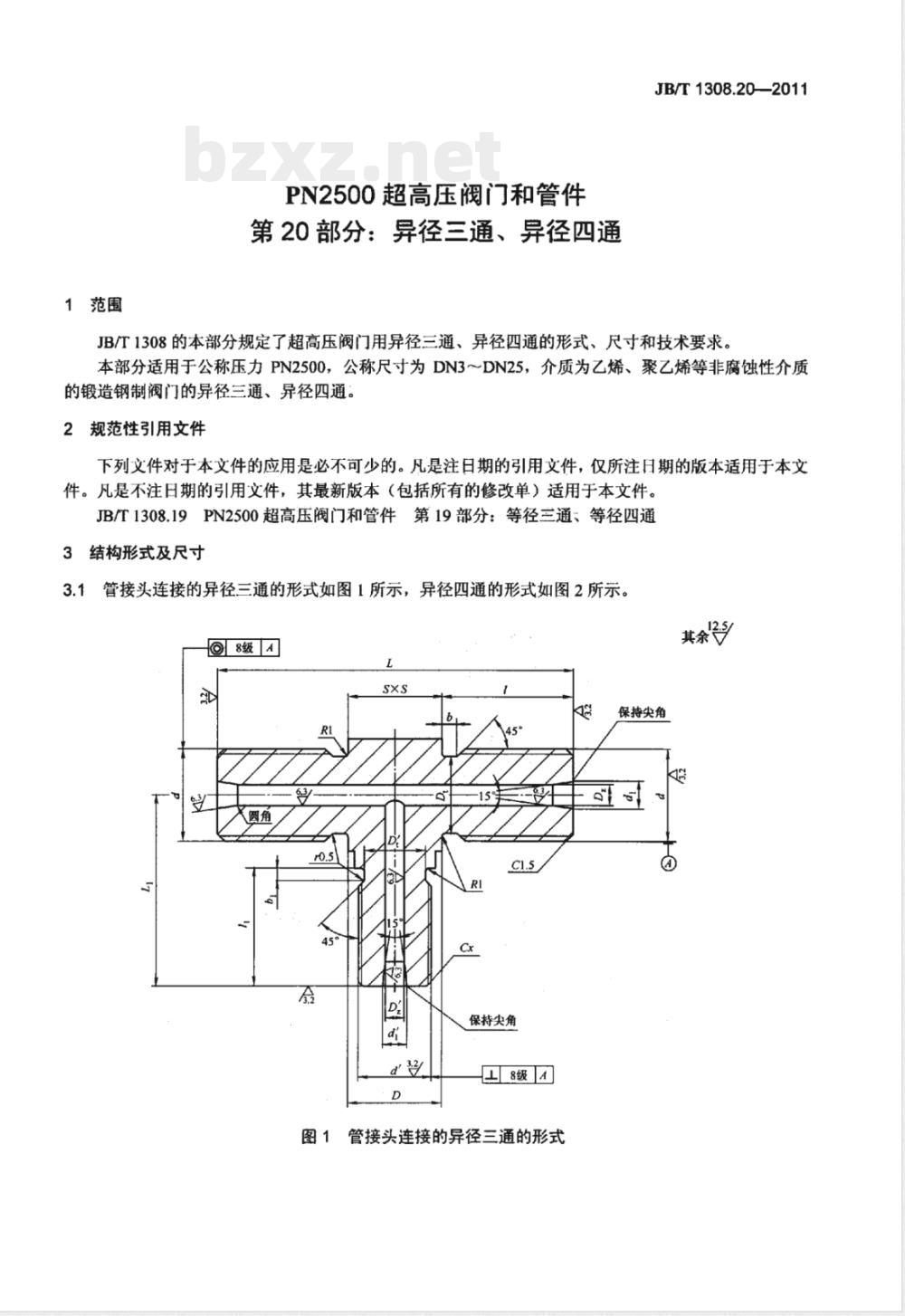

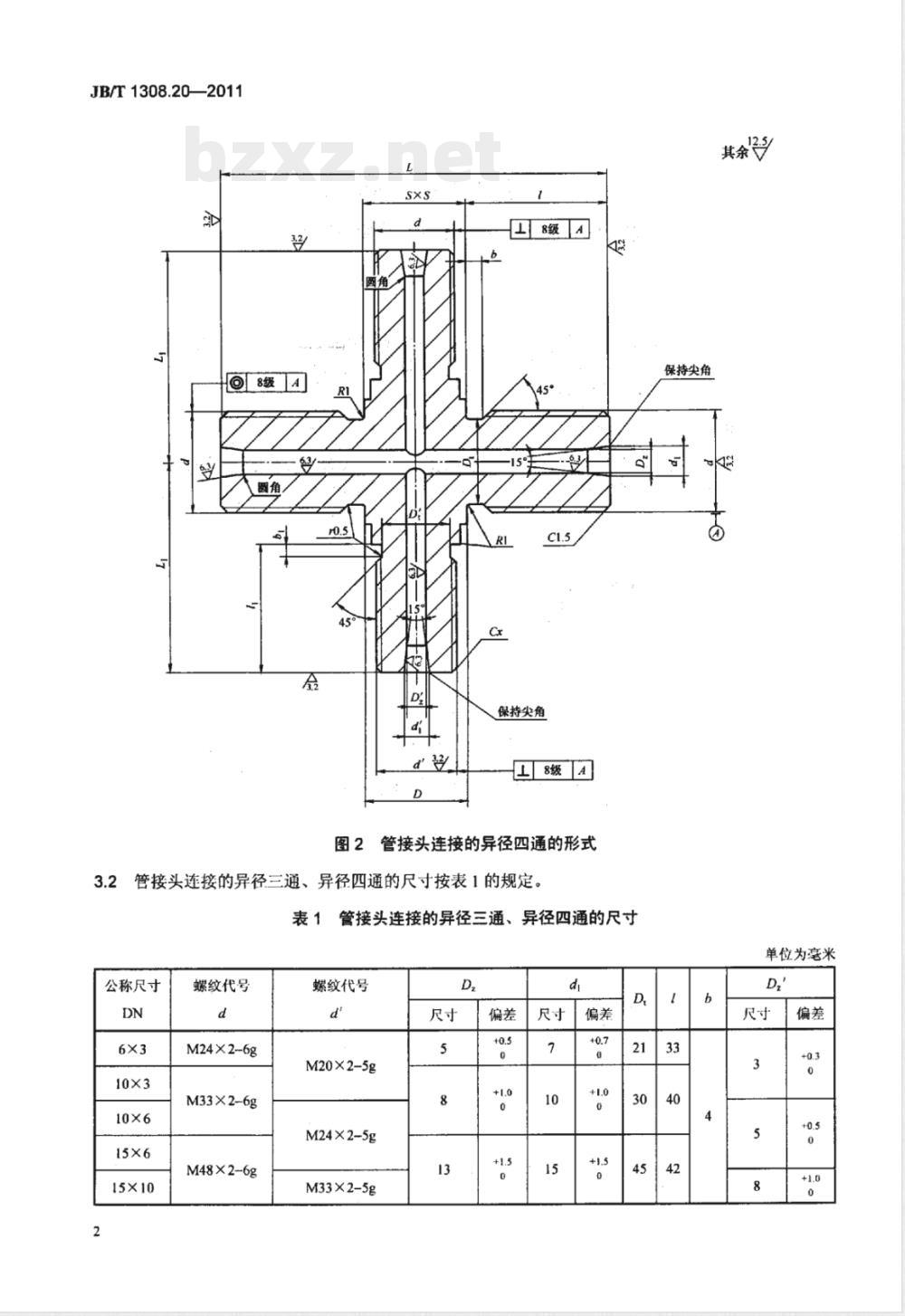

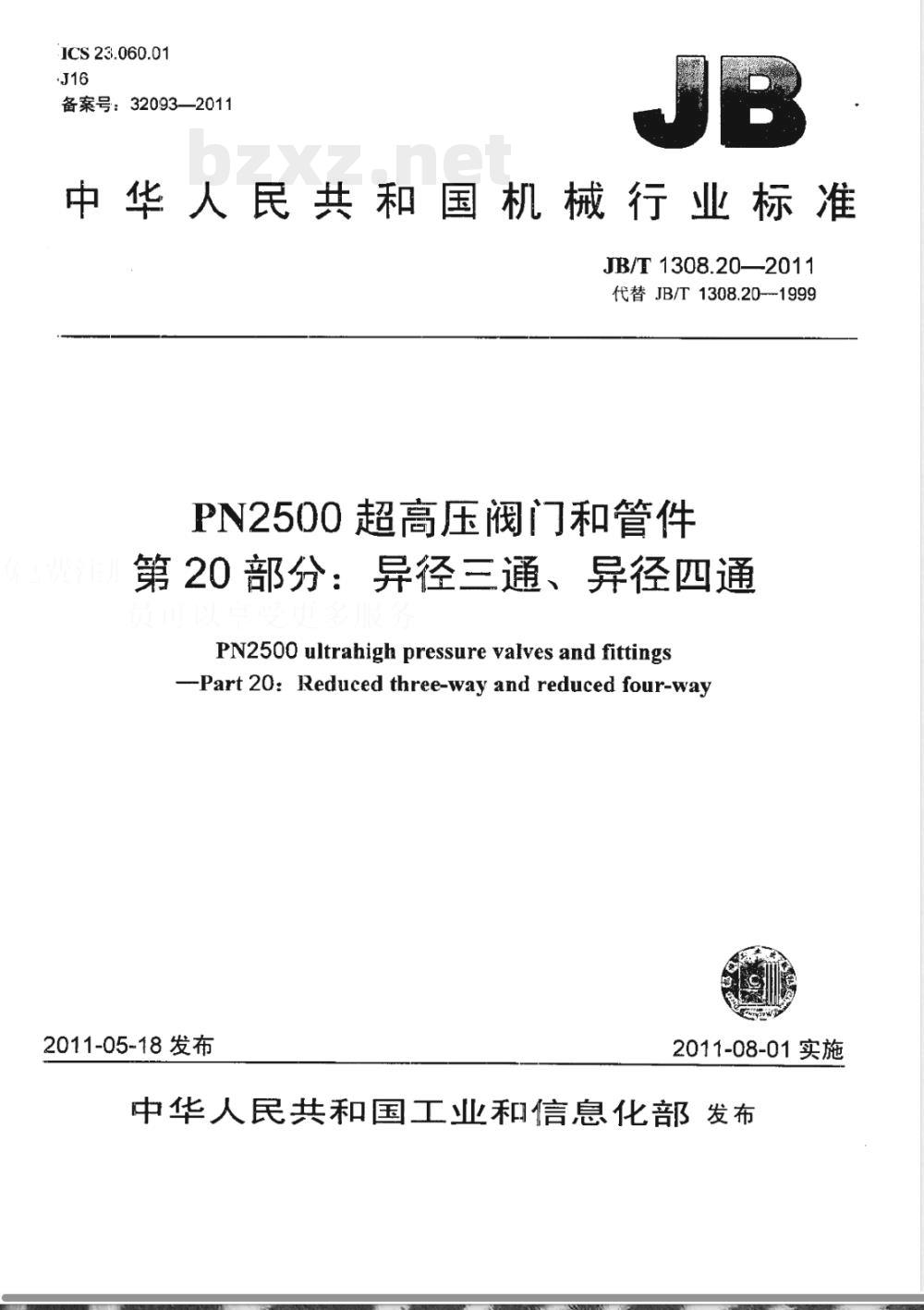

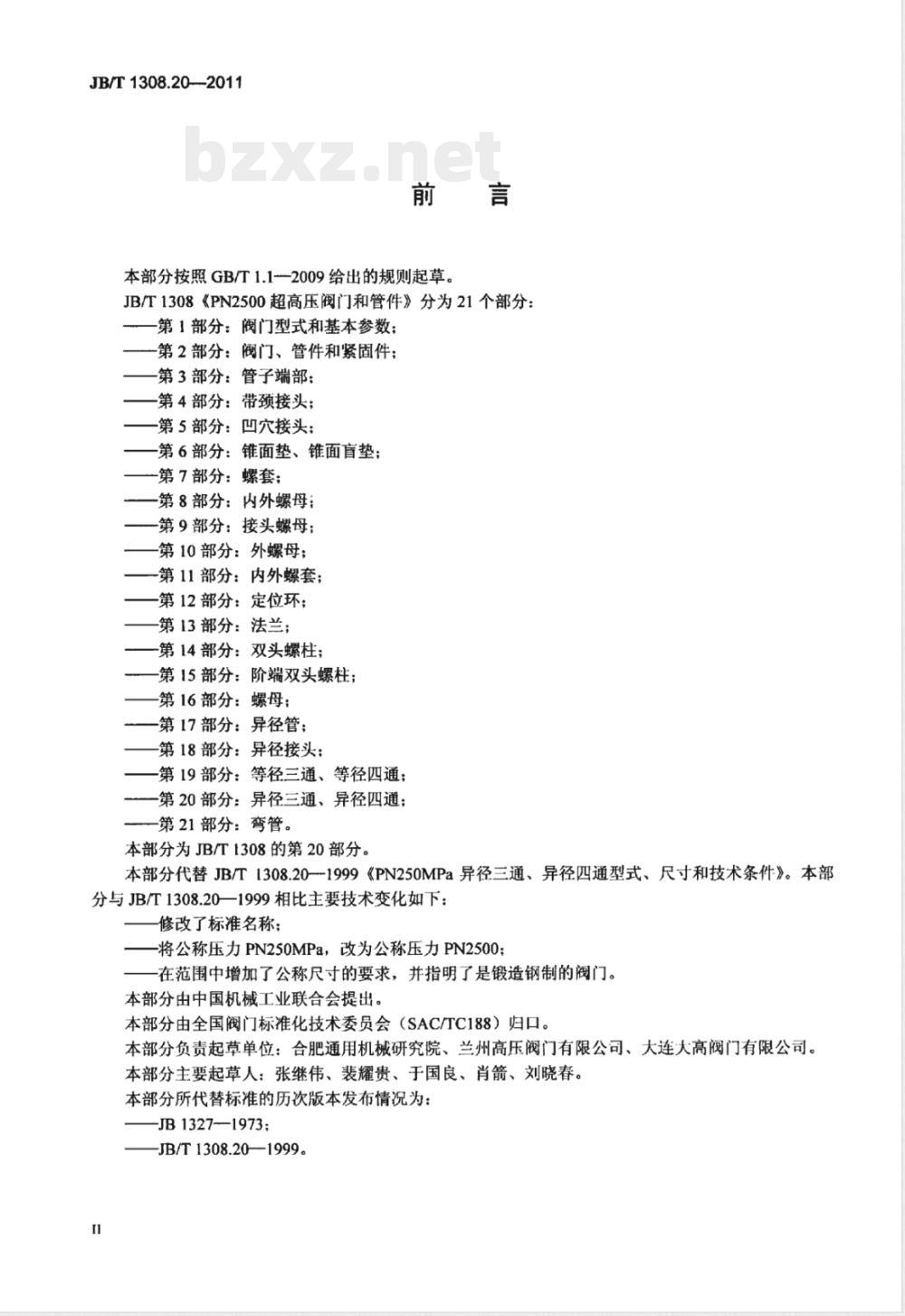

ICS 23.060.01 J16 备案号：32093—2011 中华人民共和国机械行业标准 JB/T1308.20—2011 代替JB/T1308.20-1999 PN2500超高压阀门和管件 第20部分：异径三通、异径四通 PN2500 ultrahigh pressure valves and fittings-Part 20: Reduced three-way and reduced four-way 2011-05-18 发布 2011-08-01 实施 前言 本部分按照GB/T1.1-2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分，其中第20部分为异径三通、异径四通。本部分代替JB/T1308.20-1999《PN250MPa异径三通、异径四通型式、尺寸和技术条件》，主要技术变化包括：修改标准名称，将公称压力PN250MPa改为PN2500，在范围中增加公称尺寸要求，并指明为锻造钢制阀门。本部分由中国机械工业联合会提出，由全国阀门标准化技术委员会（SAC/TC188）归口。起草单位包括合肥通用机械研究院、兰州高压阀门有限公司、大连高压阀门有限公司，主要起草人为张继伟、裴耀贵、于国良、肖箭、刘晓春。本部分所代替标准历次版本为JB1327—1973及JB/T1308.20—1999。 1 范围 本部分规定了超高压阀门用异径三通、异径四通的形式、尺寸和技术要求，适用于公称压力PN2500、公称尺寸DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢阀门。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的引用文件仅适用于所注日期版本；不注日期的引用文件，其最新版本（包括所有修改单）适用。包括：JB/T1308.19《PN2500超高压阀门和管件第19部分：等径三通、等径四通》。 3 结构形式及尺寸 3.1 管接头连接的异径三通的形式如图1所示，异径四通的形式如图2所示。 3.2 管接头连接的异径三通、异径四通的尺寸按表1规定。 表1 管接头连接的异径三通、异径四通尺寸（单位：毫米） 公称尺寸DN: 6×3, 10×3, 10×6, 15×6, 15×10 螺纹代号 d: M24×2-6g, M33×2-6g, M48×2-6g 螺纹代号 d': M20×2-5g, M24×2-5g, M33×2-5g 尺寸偏差: +0.5, +1.0, 0, +1.5, +0.7, 0, +0.3 保持尖角，圆角R按标准规定。其余尺寸与公称尺寸一致。 4 技术要求 4.1 异径三通、异径四通应选用外径和壁厚为正偏差的钢管制作。 4.2 弯管及接头应进行热处理或冷弯处理，并符合力学性能要求及尺寸公差规范。 5 标记示例 公称尺寸为DN15的异径三通标记示例：异径三通DN15 JB/T1308.20—2011。
