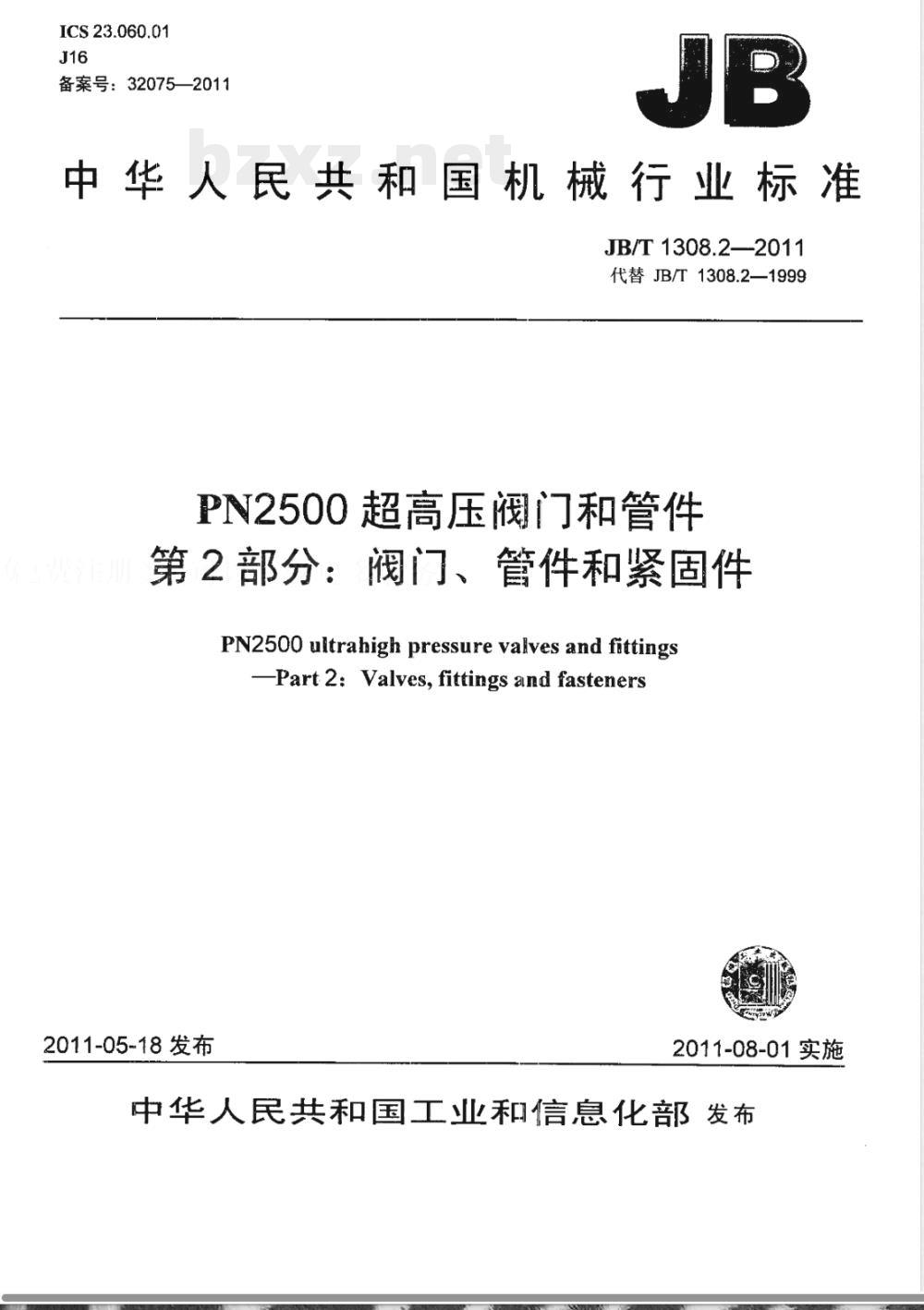

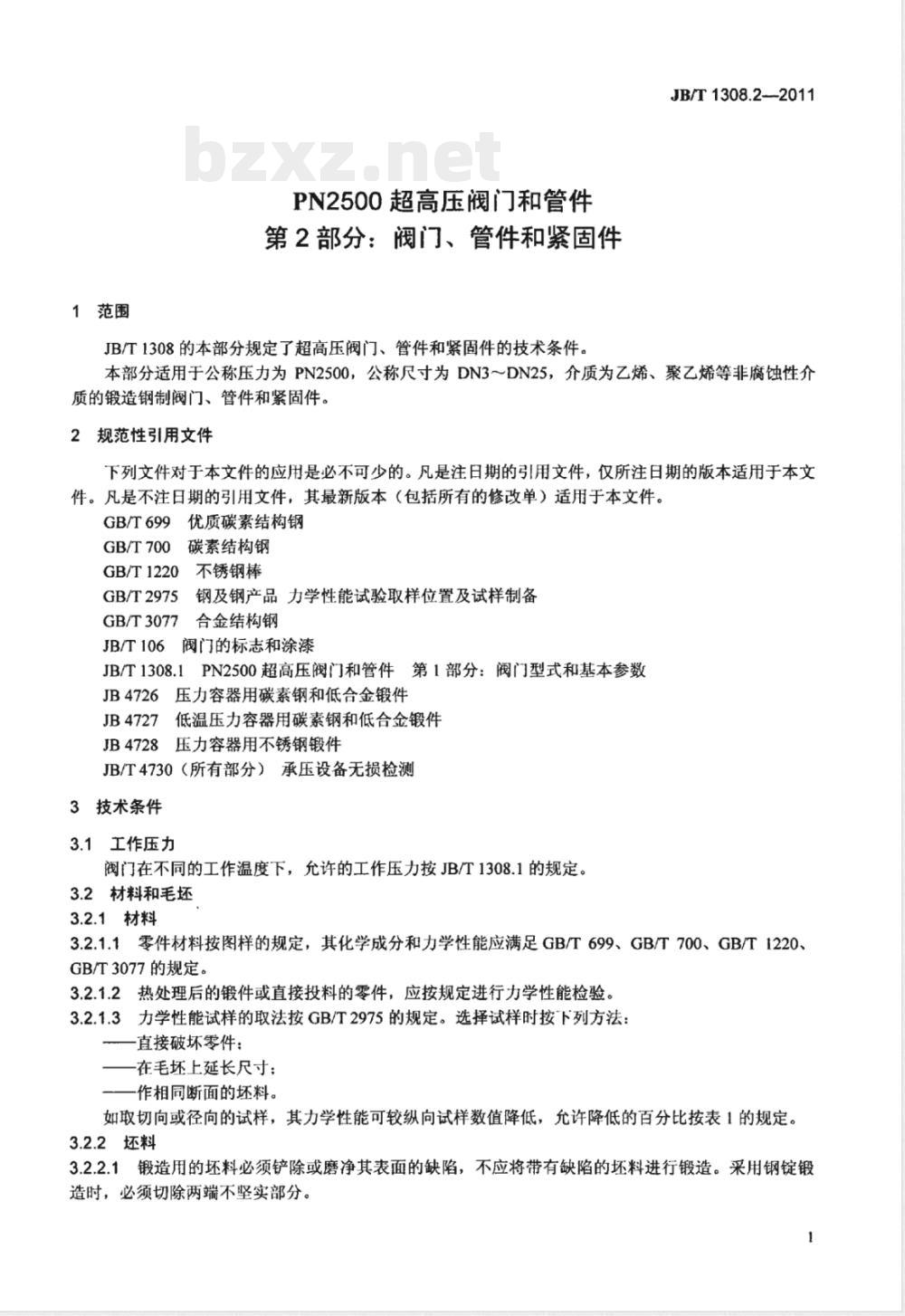

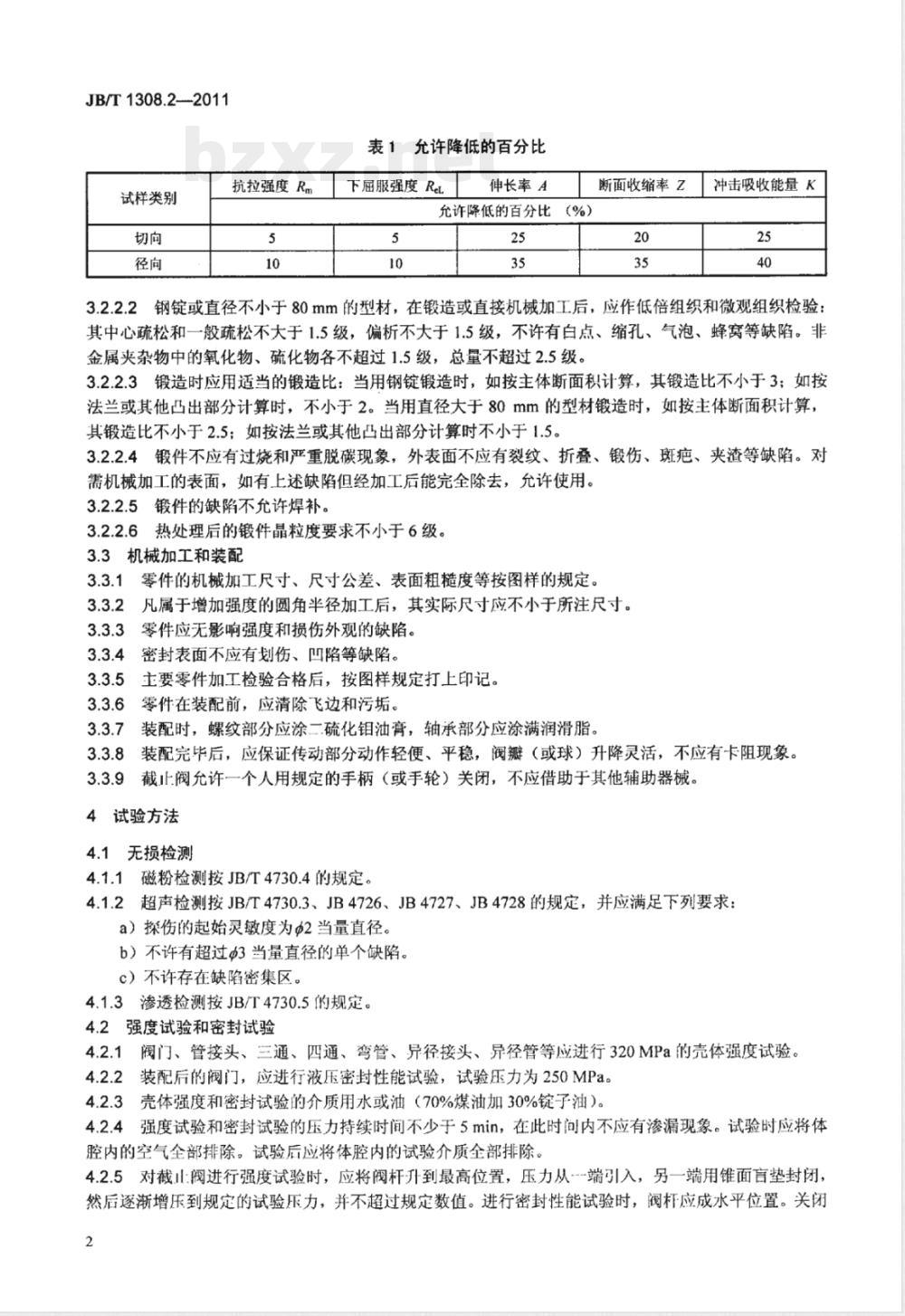

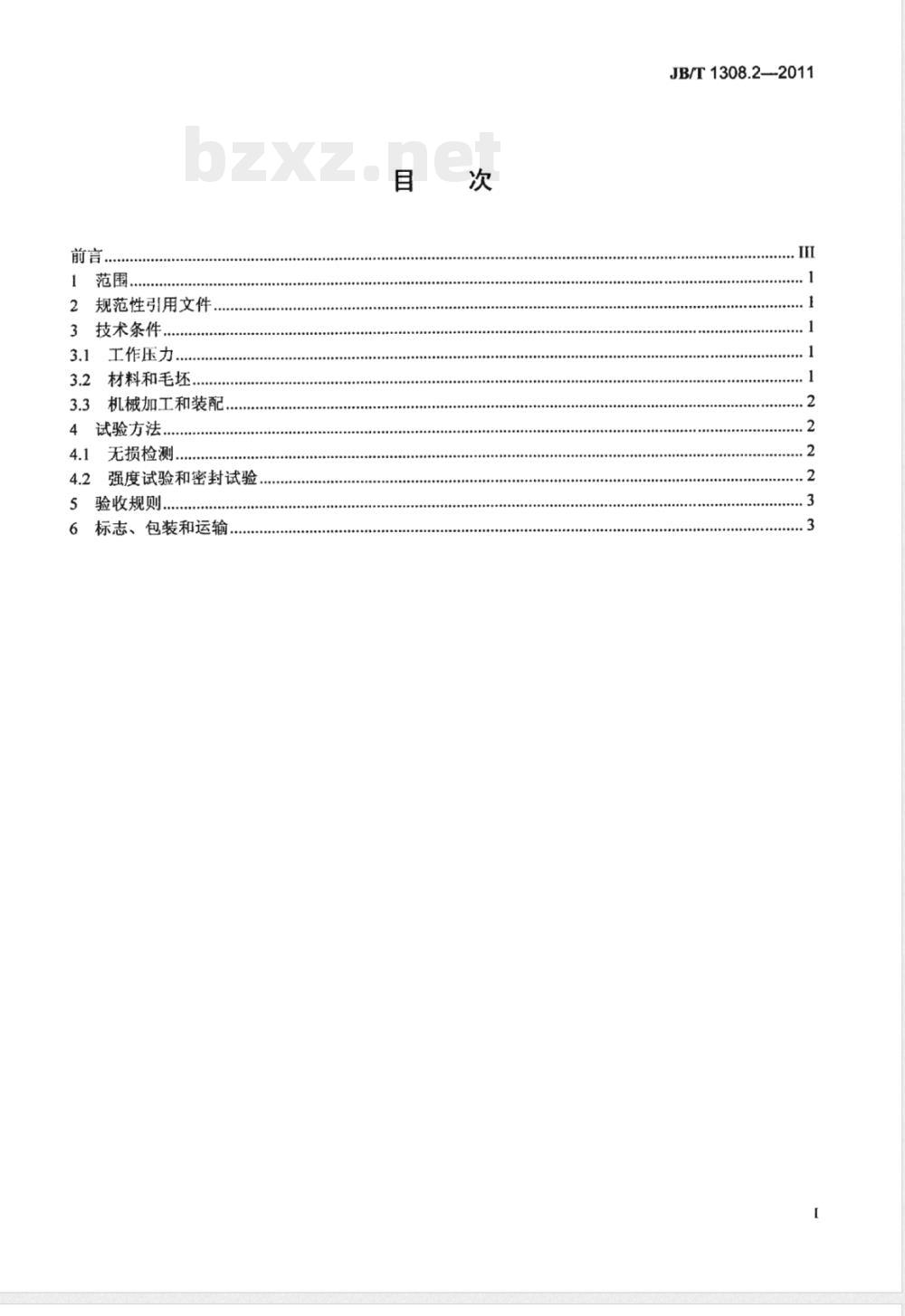

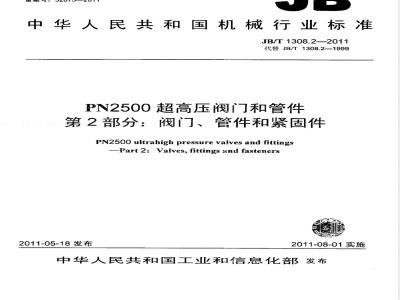

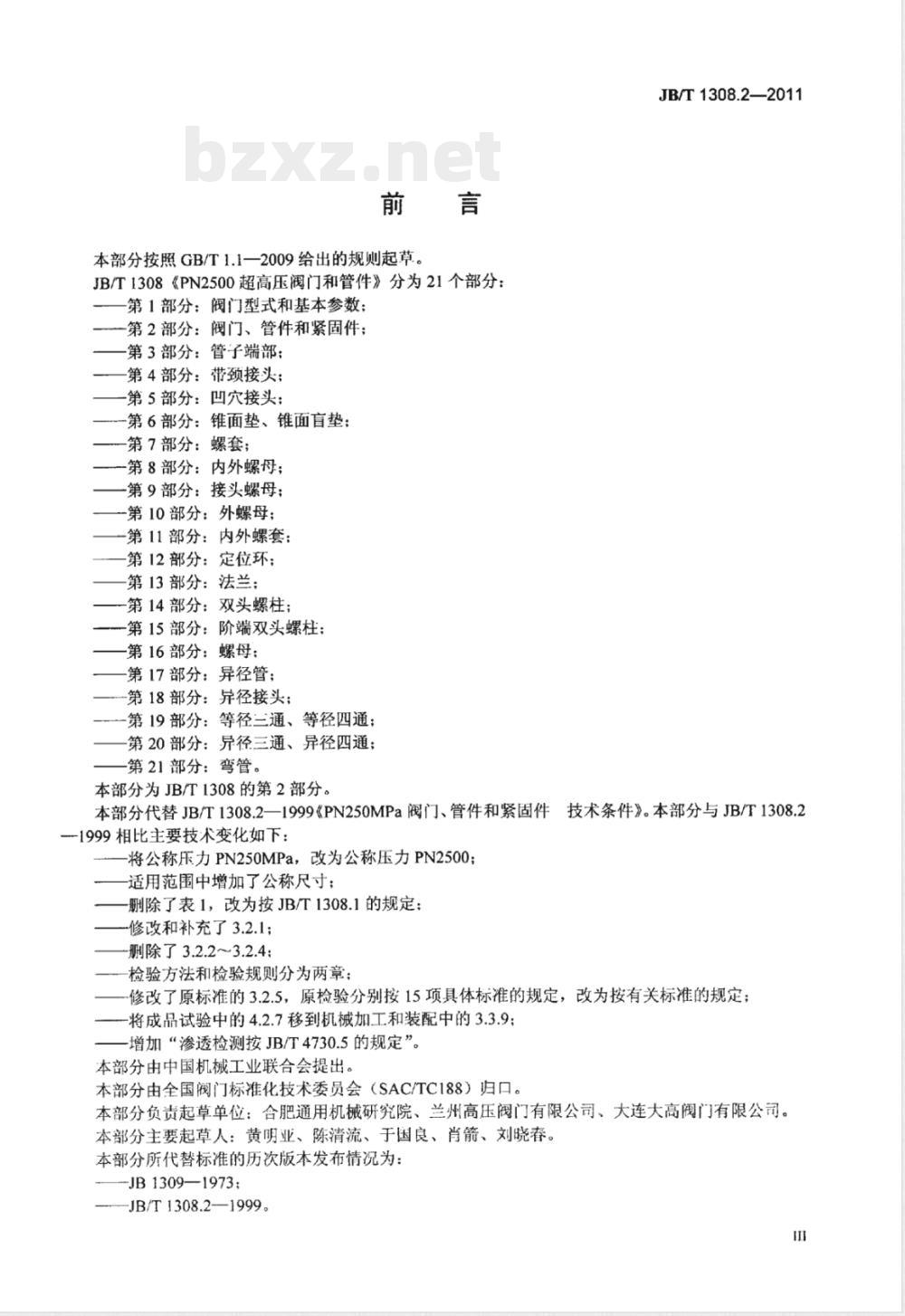

ICS23.060.01 J16 备案号：32075—2011 JB 中华人民共和国机械行业标准 JB/T 1308.2—2011 代替JB/T1308.2—1999 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件 PN2500 ultrahigh pressure valves and fittings Part 2: Valves, fittings and fasteners 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 本部分按照GB/T1.1—2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管；第18部分：异径接头；第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；第21部分：弯管。 本部分为JB/T1308的第2部分，代替JB/T1308.2—1999《PN250MPa阀门、管件和紧固件技术条件》。与旧版相比主要技术变化如下：将公称压力PN250MPa改为PN2500；适用范围增加了公称尺寸；删除了表1，改按JB/T1308.1的规定；修改和补充了3.2.1；删除了3.2.2至3.2.4；检验方法和检验规则分为两章；修改了原标准的3.2.5，成品试验中4.2.7移至机械加工和装配3.3.9；增加“渗透检测按JB/T4730.5的规定”。本部分由中国机械工业联合会提出，全国阀门标准化技术委员会（SAC/TC188）归口，起草单位包括含肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。主要起草人：黄明业、陈清流、于国良、肖箭、刘晓春。历次版本：JB1309—1973，JB/T1308.2—1999。 1 范围 本部分规定了超高压阀门、管件和紧固件的技术条件，适用于公称压力为PN2500、公称尺寸为DN3～DN25、介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门、管件和紧固件。 2 规范性引用文件 下列文件对于本文件的应用必不可少。注日期的引用文件，仅所注日期的版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用：GB/T699 优质碳素结构钢；GB/T700 碳素结构钢；GB/T1220 不锈钢棒；GB/T2975 钢及钢产品力学性能试验取样位置及试样制备；GB/T3077 阀门的标志和涂漆；JB/T106；JB/T1308.1 PN2500超高压阀门和管件 第1部分：阀门型式和基本参数；JB4726 压力容器用碳素钢和低合金锻件；JB4727 低温压力容器用碳素钢和低合金锻件；JB4728 压力容器用不锈钢锻件；JB/T4730（所有部分） 承压设备无损检测。 3 技术条件 3.1 工作压力 阀门在不同工作温度下的允许工作压力按JB/T1308.1的规定。 3.2 材料和毛坏 3.2.1 材料 3.2.1.1 零件材料按图样规定，其化学成分和力学性能应满足GB/T699、GB/T700、GB/T1220、GB/T3077的要求。 3.2.1.2 热处理后的锻件或直接投料的零件，应按规定进行力学性能检验。 3.2.1.3 力学性能试样的取法按GB/T2975的规定。选择试样时按以下方法：直接破坏零件，在毛坏上延长尺寸或作相同断面的坏料。如取切向或径向试样，其力学性能可较纵向试样数值降低，允许降低百分比按表1规定。 3.2.2 坏料 3.2.2.1 锻造
