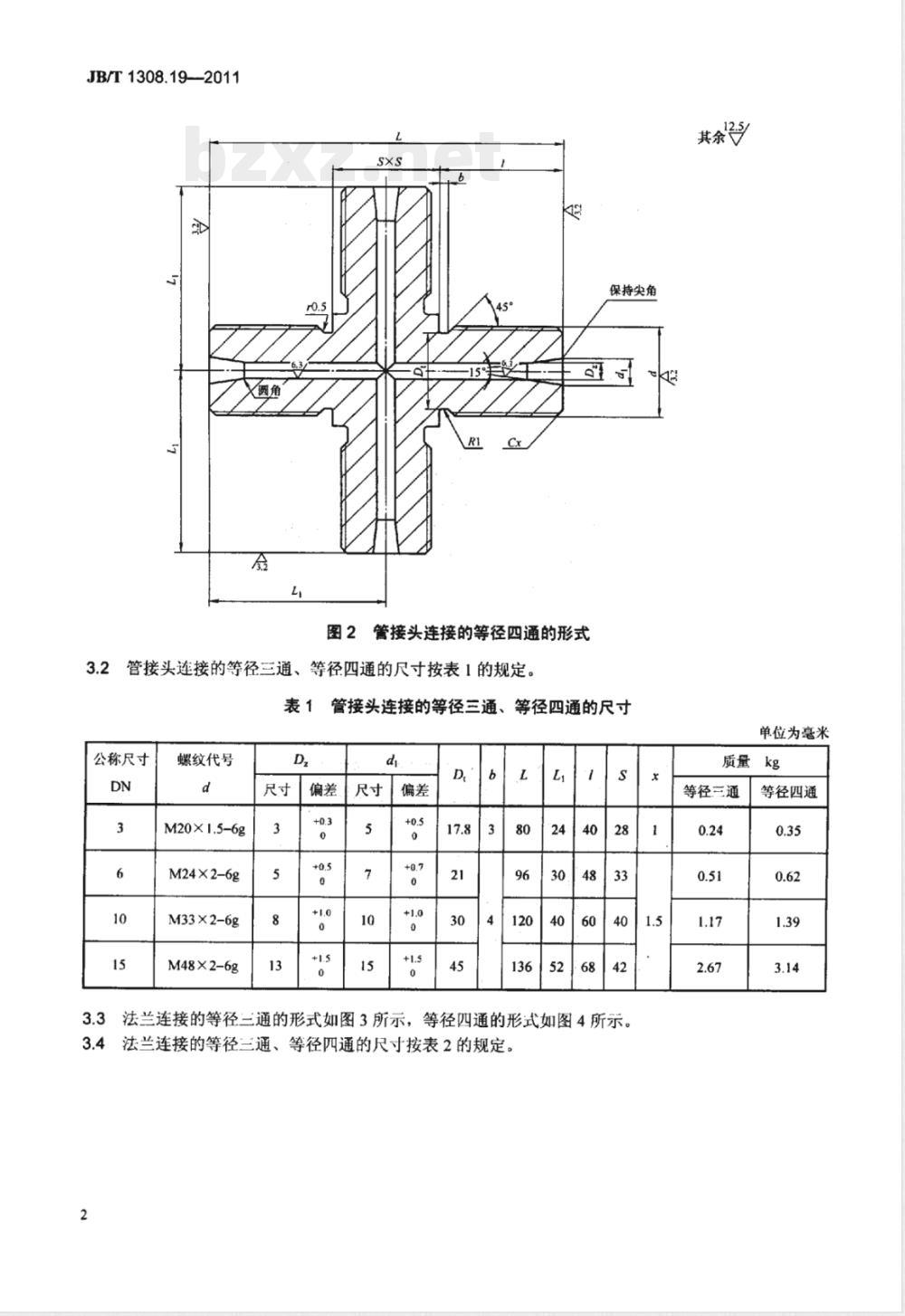

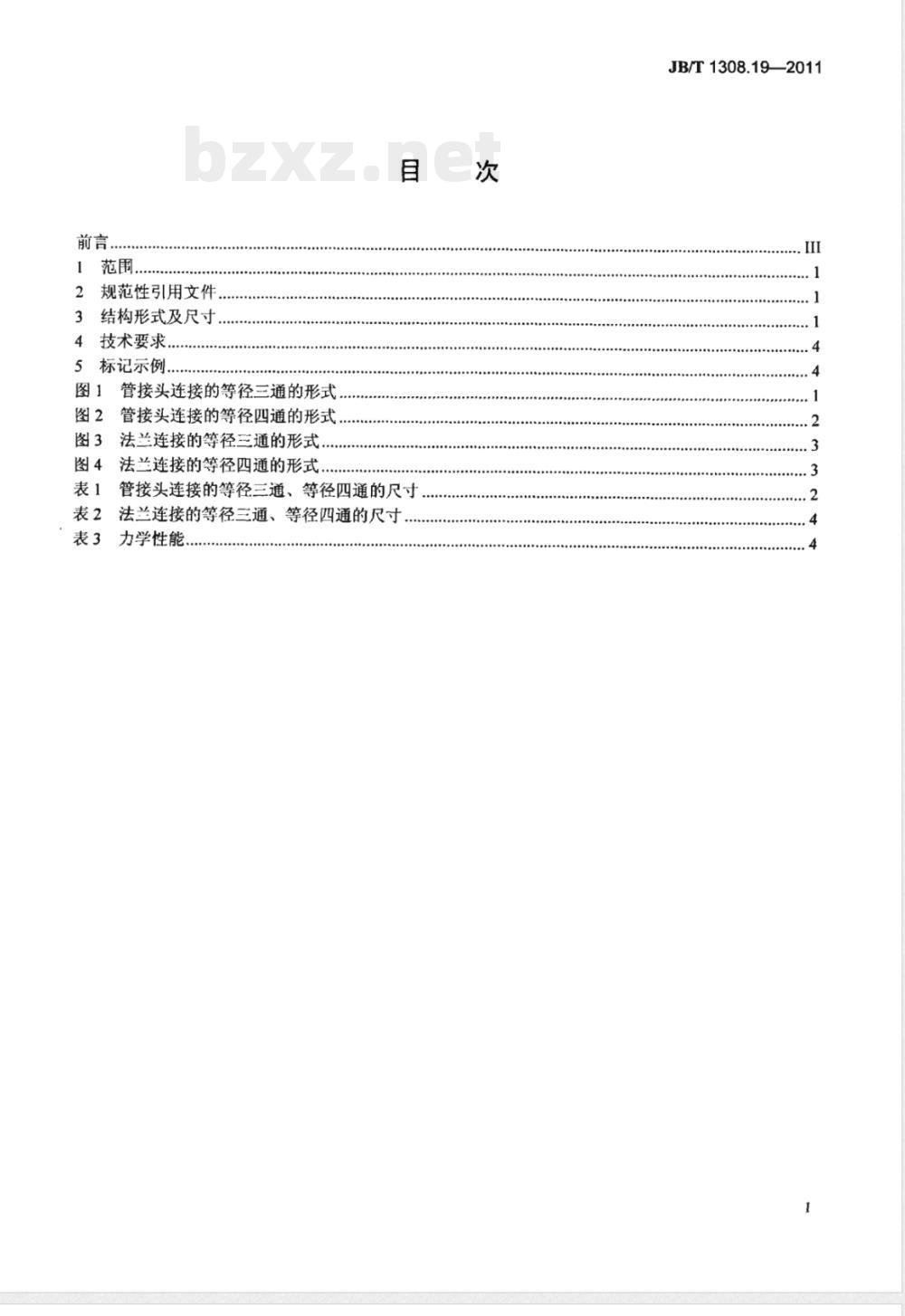

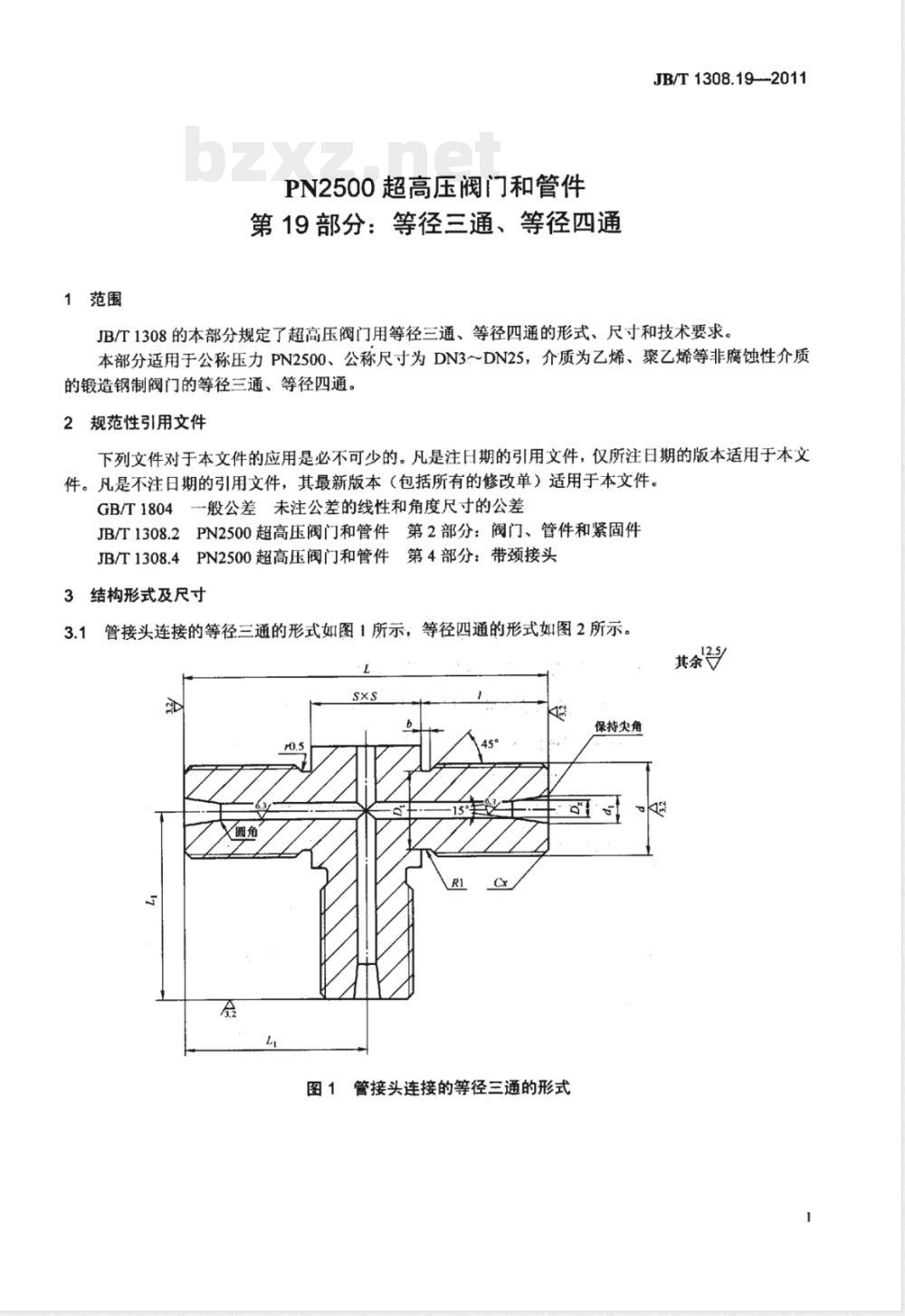

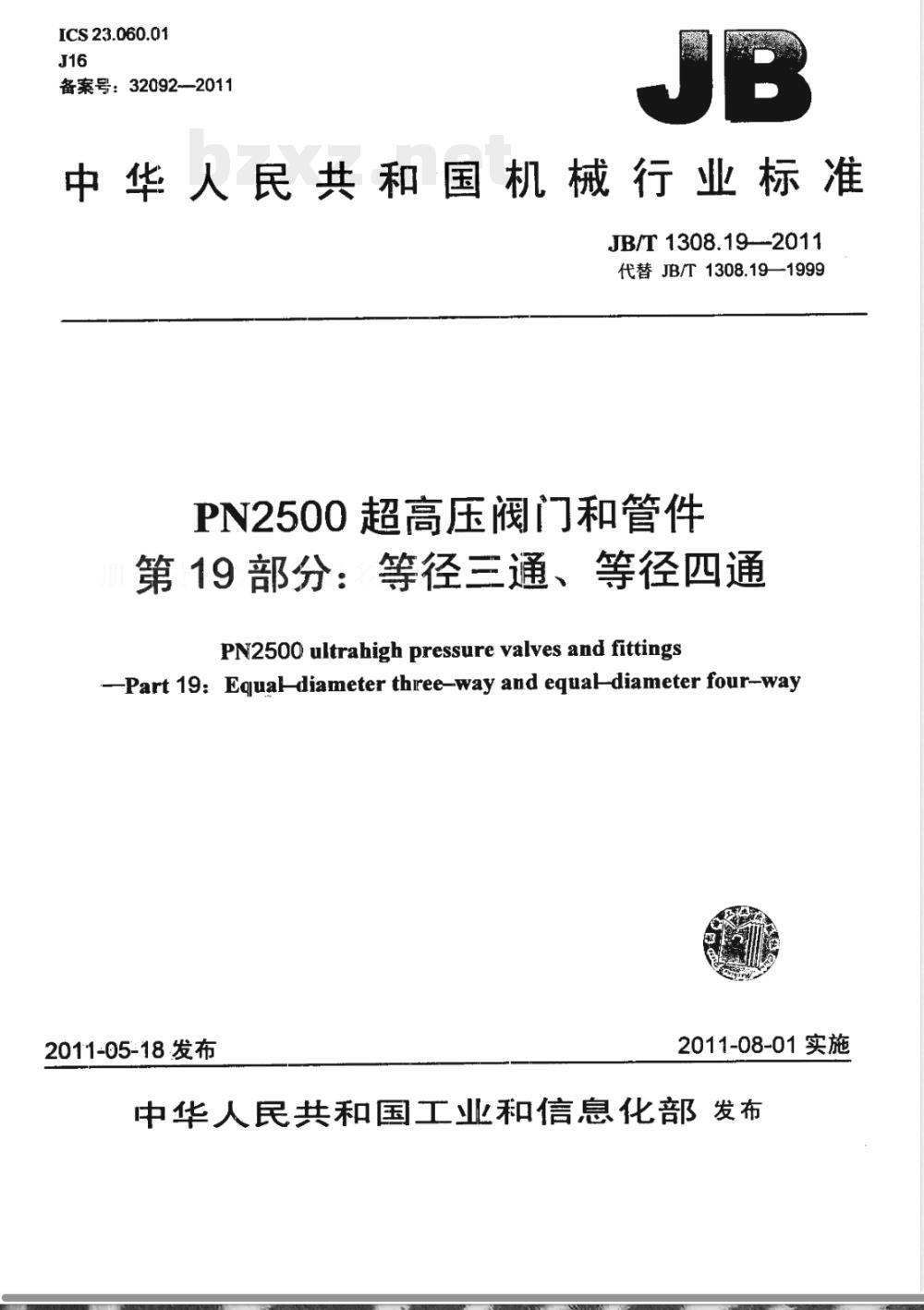

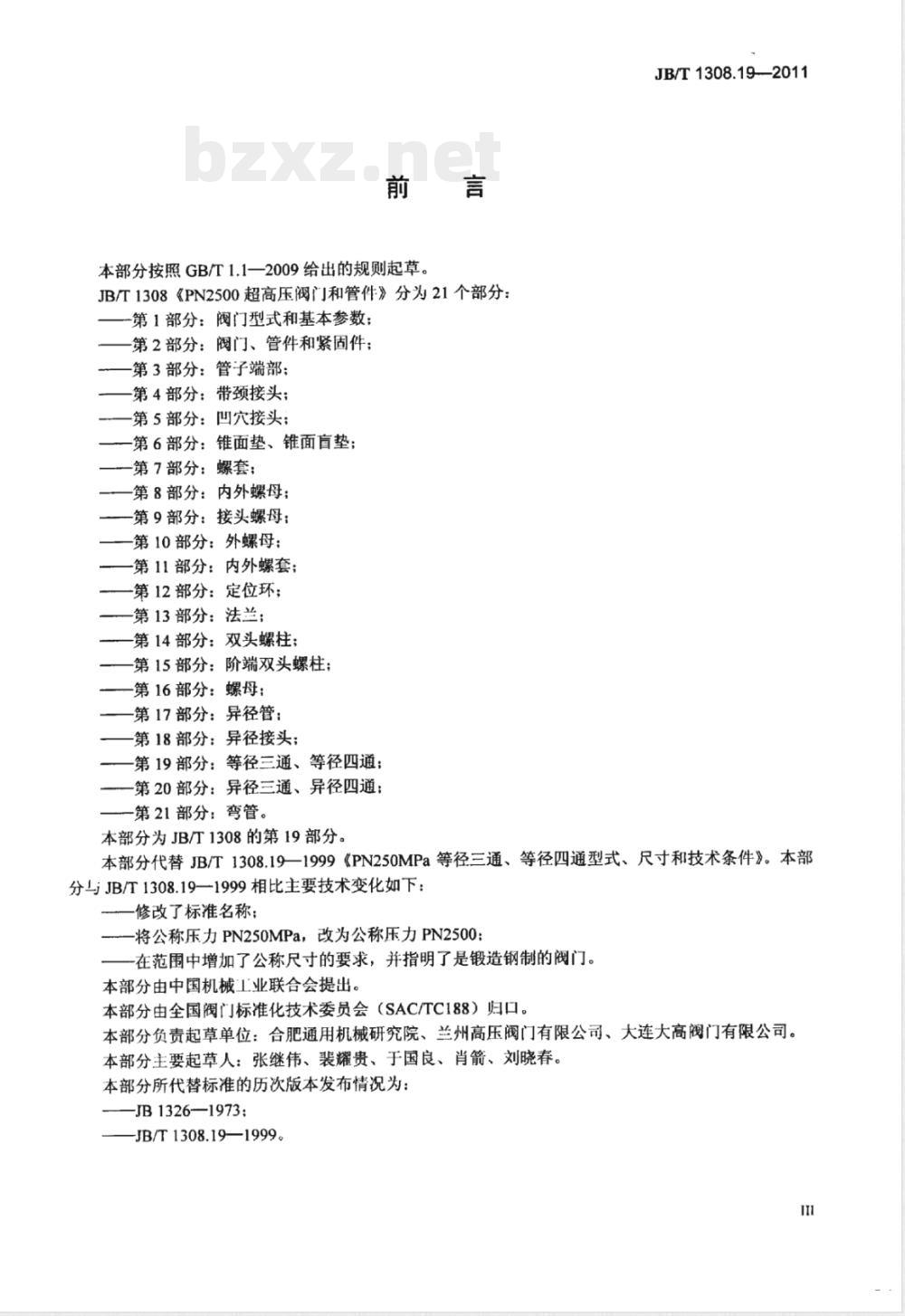

ICS23.060.01 J16 备案号：32091—2011 中华人民共和国机械行业标准 JB/T 1308.18—2011 代替JB/T1308.18—1999 PN2500超高压阀门和管件 第18部分：异径接头 PN2500 ultrahigh pressure valves and fittings Part 18: Reduced joint 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 ICS 23.060.01 J16 备案号：32092—2011 中华人民共和国机械行业标准 JB/T1308.19—2011 代替JB/T1308.19—1999 PN2500超高压阀门和管件 第19部分：等径三通、等径四通 PN2500 ultrahigh pressure valves and fittings Part 19: Equal-diameter three-way and equal-diameter four-way 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 本部分按照GB/T1.1—2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管；第18部分：异径接头；第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；第21部分：弯管。 本部分为JB/T1308的第19部分，代替JB/T1308.19—1999《PN250MPa等径三通、等径四通型式、尺寸和技术条件》。与旧版相比主要技术变化如下：修改了标准名称，将公称压力PN250MPa改为PN2500；在范围中增加了公称尺寸要求，并指明为锻造钢制阀门。本部分由中国机械工业联合会提出，全国阀门标准化技术委员会（SAC/TC188）归口，起草单位包括合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。主要起草人：张继伟、裴耀贵、于国良、肖箭、刘晓春。历次版本：JB1326—1973，JB/T1308.19—1999。 1 范围 本部分规定了超高压阀门用等径三通、等径四通的形式、尺寸和技术要求，适用于公称压力PN2500、公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的等径三通、等径四通。 2 规范性引用文件 下列文件对于本文件的应用必不可少。注日期的引用文件，仅所注日期的版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用：GB/T1804 一般公差未注公差的线性和角度尺寸的公差；JB/T1308.2 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件；JB/T1308.4 PN2500超高压阀门和管件 第4部分：带颈接头。 3 结构形式及尺寸 3.1 管接头连接的等径三通形式如图1所示，等径四通形式如图2所示，管接头连接的等径三通、等径四通的尺寸按表1的规定。 表1 管接头连接的等径三通、等径四通尺寸 公称尺寸 DN 3 6 10 15
