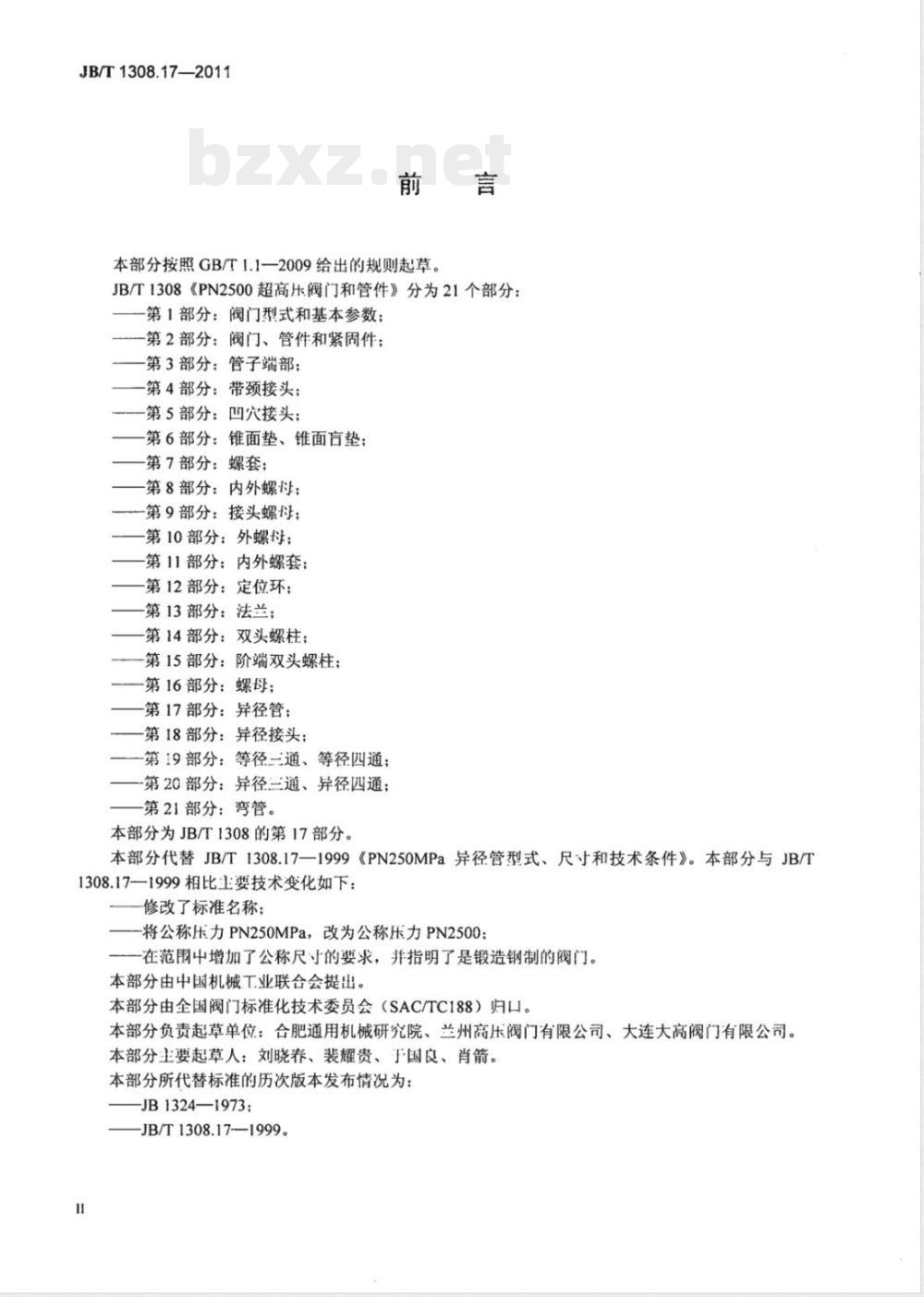

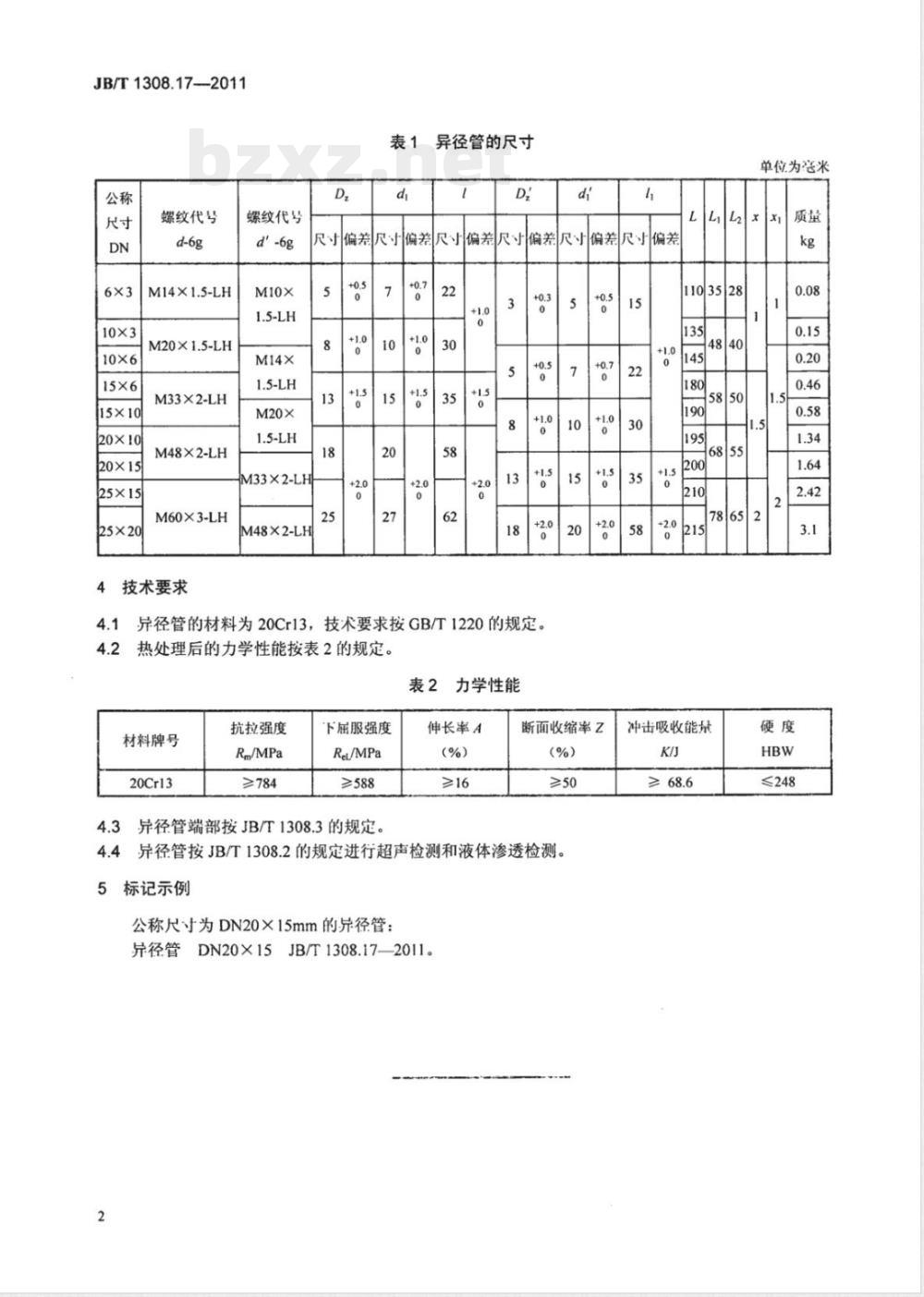

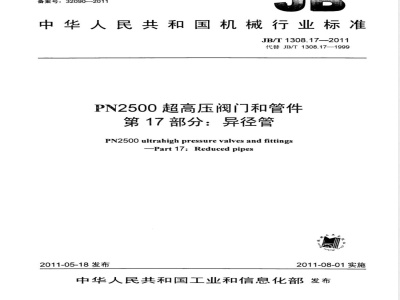

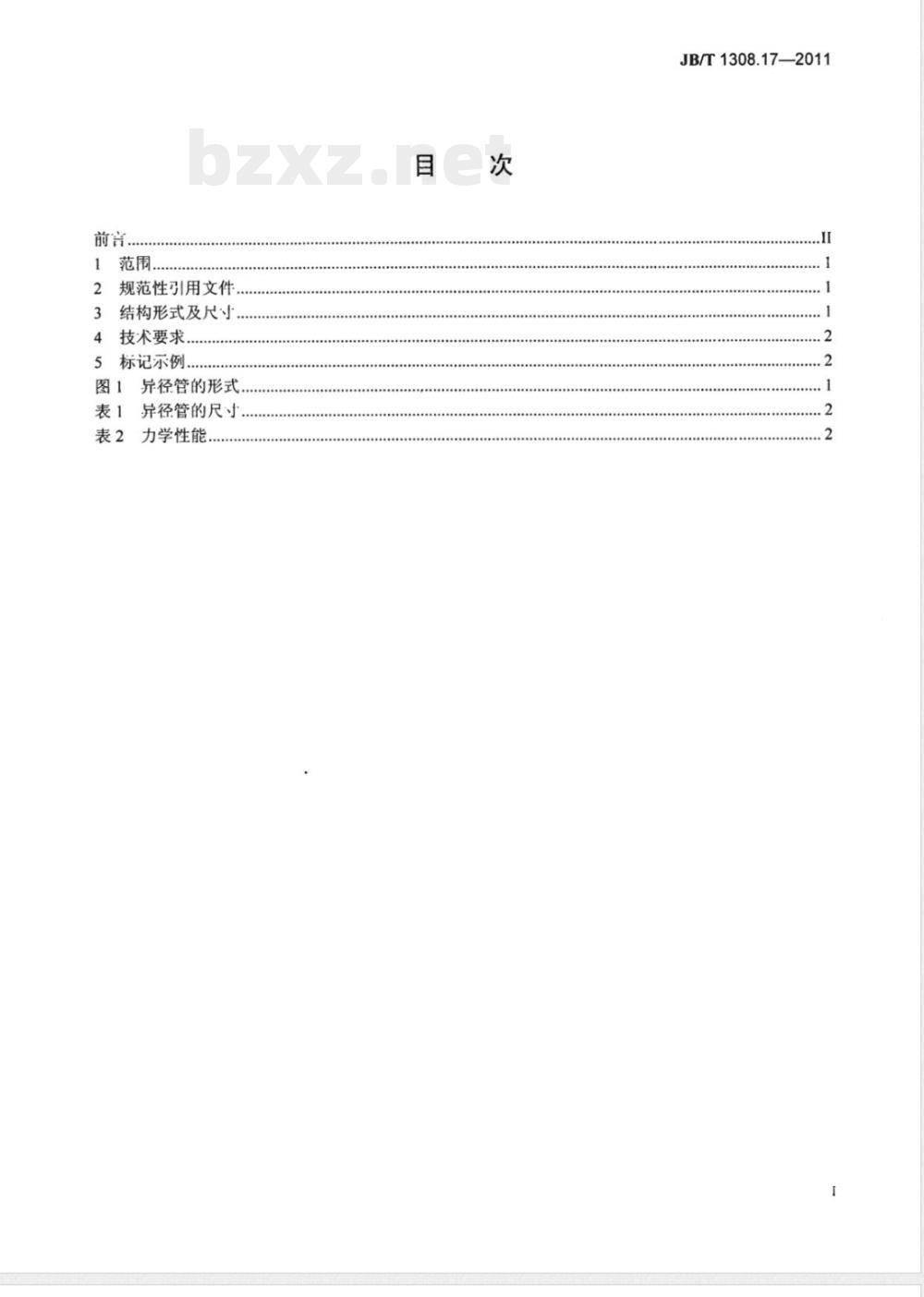

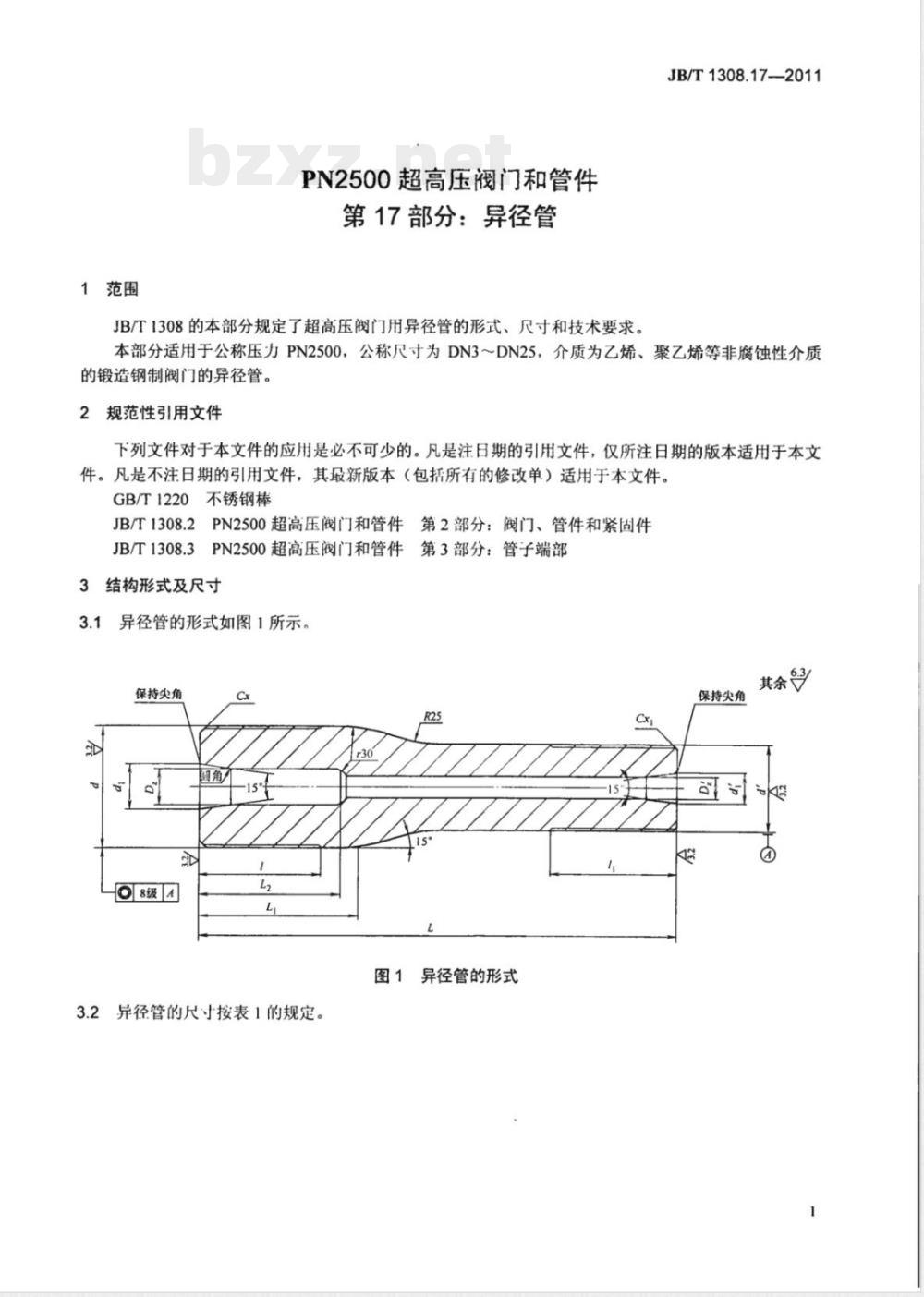

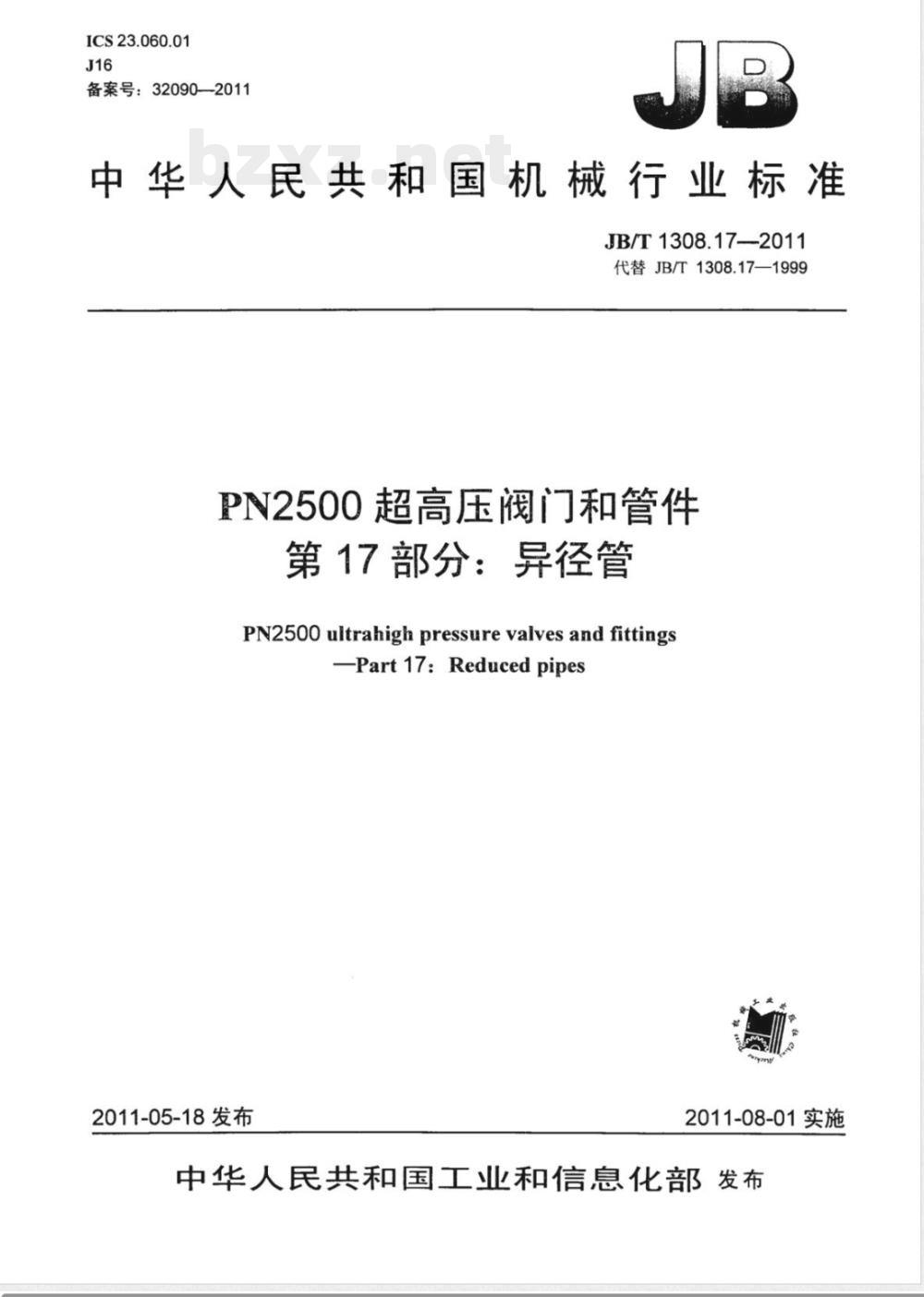

ICS23.060.01 J16 备案号：32090—2011 中华人民共和国机械行业标准 JB/T1308.17—2011 代替JB/T1308.17—1999 PN2500超高压阀门和管件 第17部分：异径管 PN2500 ultrahigh pressure valves and fittings Part 17: Reduced pipes 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 本部分按照GB/T1.1—2009规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管；第18部分：异径接头；第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；第21部分：弯管。 本部分为JB/T1308的第17部分，代替JB/T1308.17—1999《PN250MPa异径管型式、尺寸和技术条件》。主要技术变化包括：修改标准名称，将公称压力PN250MPa改为PN2500，在范围中增加公称尺寸要求，并明确为锻造钢制阀门。本部分由中国机械工业联合会提出，全国阀门标准化技术委员会（SAC/TC188）归口，起草单位为合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。主要起草人：刘晓春、装耀贵、于国良、肖箭。本部分历次版本：JB1324—1973，JB/T1308.17—1999。 1 范围 本部分规定了超高压阀门用异径管的形式、尺寸和技术要求，适用于公称压力PN2500，公称尺寸DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门异径管。 2 规范性引用文件 下列文件对本文件应用必不可少。注日期的引用文件仅适用所注日期版本；不注日期的引用文件，其最新版本（包括所有修改单）适用：GB/T1220 不锈钢棒；JB/T1308.2 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件；JB/T1308.3 PN2500超高压阀门和管件 第3部分：管子端部。 3 结构形式及尺寸 3.1 异径管的形式如图1所示，保持尖角。 3.2 异径管尺寸按表1规定。 表1 异径管的尺寸 公称尺寸DN 6×3 10×3 10×6 15×6 15×10 20×10 20×15 25×15 25×20 螺纹代号 d-6g M14×1.5-LH M20×1.5-LH M33×2-LH M48×2-LH M60×3-LH D 尺寸偏差 +0.5 +1.0 +1.5 +2.0 0 d' 尺寸偏差 7 10 15 20 27 +0.7 +1.5 +2.0 0 4 技术要求 4.1 异径管材料为20Cr13，技术要求按GB/T1220规定。 4.2 热处理后的力学性能按表2规定。 表2 力学性能 材料牌号 20Cr13 抗拉强度 Rm/MPa ≥850 下屈服强度 ReL/MPa ≥520 伸长率 δ5(%) ≥15 断面收缩率 ψ(%) ≥40
