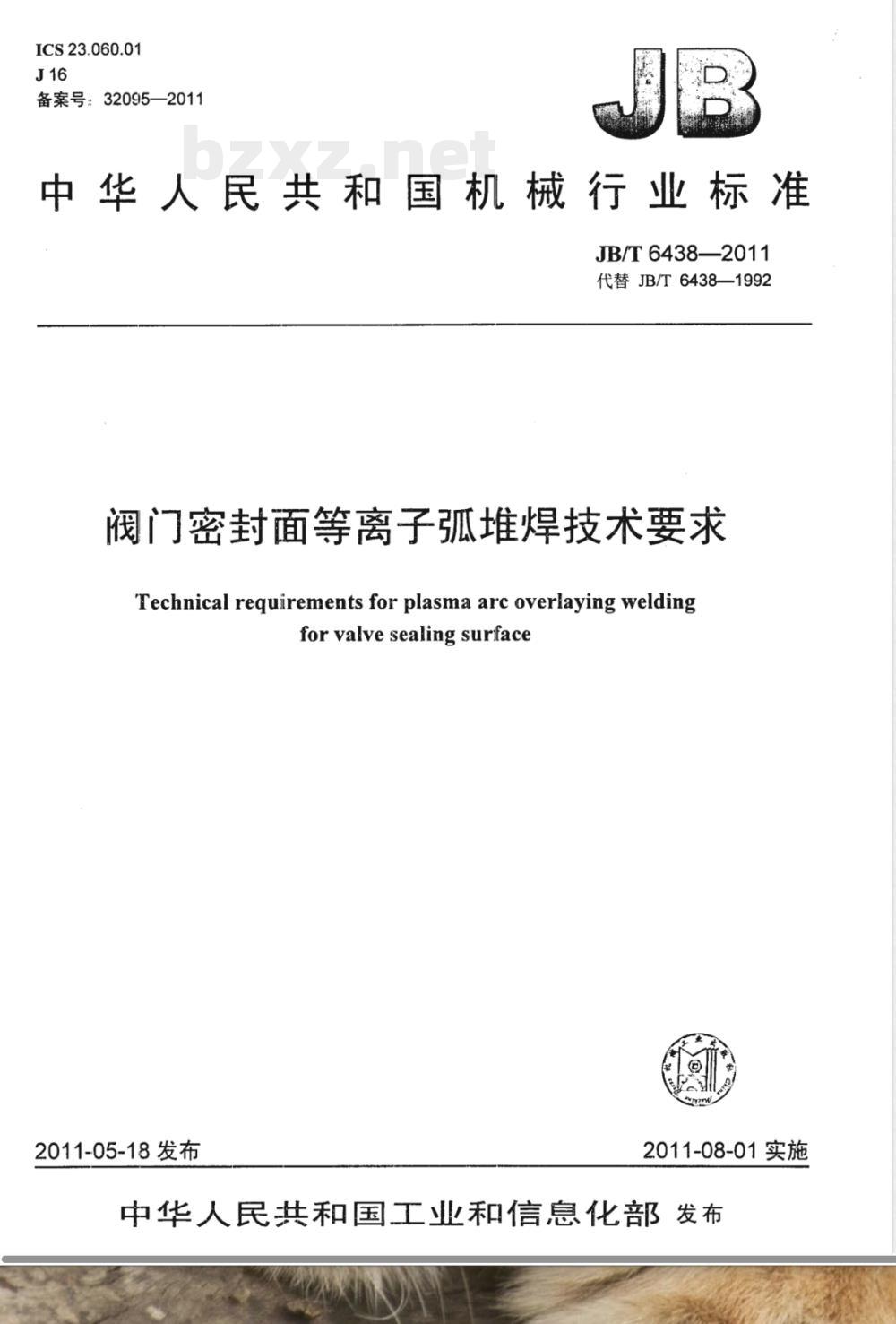

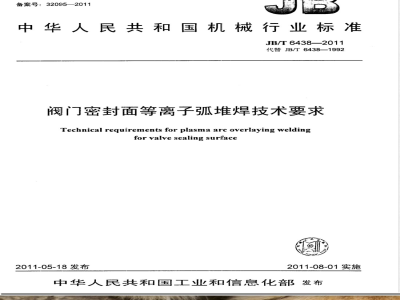

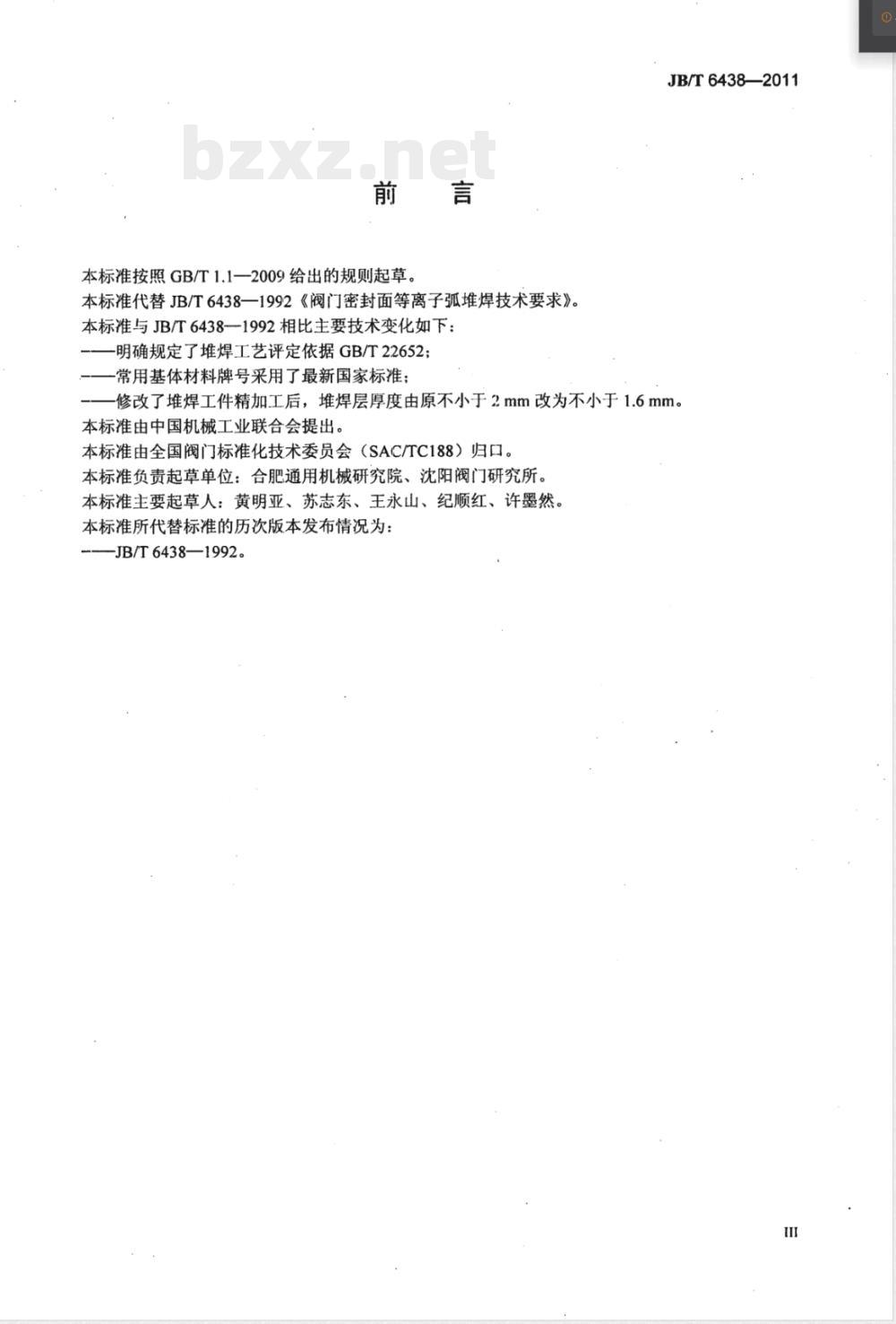

ICS23.060.01 J16 备案号：32095—2011 中华人民共和国机械行业标准 JB/T 6438—2011 代替JB/T6438—1992 阀门密封面等离子弧堆焊技术要求 Technical requirements for plasma arc overlaying welding for valve sealing surface 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009规则起草，代替JB/T6438—1992《阀门密封面等离子弧堆焊技术要求》。与1992版相比主要技术变化如下：明确规定堆焊工艺评定依据GB/T22652；采用最新国家标准的常用基体材料牌号；堆焊工件精加工后堆焊层厚度由原不小于2mm改为不小于1.6mm。本标准由中国机械工业联合会提出，全国阀门标准化技术委员会（SAC/TC188）归口，起草单位为合肥通用机械研究院、沈阳阀门研究所，主要起草人：黄明亚、苏志东、王永山、纪顺红、许墨然。历次版本：JB/T6438—1992。 1 范围 本标准规定阀门密封面等离子弧堆焊对焊工资质、堆焊材料、工艺评定、堆焊工艺、质量检验、缺陷修复等要求，适用于碳素钢、合金钢、不锈钢等通用、电站、石油化工用阀门密封面等离子弧堆焊钻基、镍基、铁基合金粉末材料的制造与检验。 2 规范性引用文件 下列文件对本标准应用必不可少。注日期的引用文件仅适用所注日期版本；不注日期的引用文件，其最新版本适用：GB/T22652 阀门密封面堆焊工艺评定；JB/T3168.1 喷焊合金粉末技术条件；JB/T3168.2 喷焊合金粉末硬度、粒度测定；JB/T3168.3 喷焊合金粉末化学成分分析方法；JB/T7744 阀门密封面等离子弧堆焊用合金粉末。 3 焊工资质 焊工应通过国家质检总局《锅炉压力容器压力管道焊工考试与管理规则》考试并取得相应资格证书，且通过等离子弧堆焊专业培训及考试。 4 堆焊材料 4.1 堆焊合金粉末材料的化学成分、堆焊层硬度、粒度等应符合JB/T3168.1～3168.3、JB/T7744规定。 4.2 选用标准之外的粉末材料需供需双方协商，但检验方法仍按JB/T3168、JB/T7744规定。 4.3 粉末材料质量应符合上述标准要求，并附制造厂质量合格证书。 4.4 每批粉末使用前应进行工艺试验及化学成分复验，分析按JB/T3168.2、JB/T7744规定。 4.5 粉末使用前应烘干，堆积厚度小于5mm，烘干温度按表1规定。超过4小时再使用需重新烘干，最多两次。 表1 烘干温度 粉种 钴基 镍基 铁基 烘干温度(℃) 150~250 120~250 保温时间(h) 0.5~1.5 5 工艺评定 5.1 堆焊工艺评定按GB/T22652规定。初次使用的粉末、基体材料，或新的产品规格及结构形式，必须进行工艺评定。 5.2 工艺评定验证焊接规范、焊前预热温度及保温时间、堆焊层最小厚度及过渡层最小厚度、焊后热处理温度、保温时间及冷却曲线，以及必要时修正堆焊基面形状及尺寸。 5.3 工艺评定结果应符合GB/T22652规定，评定报告需保存。
