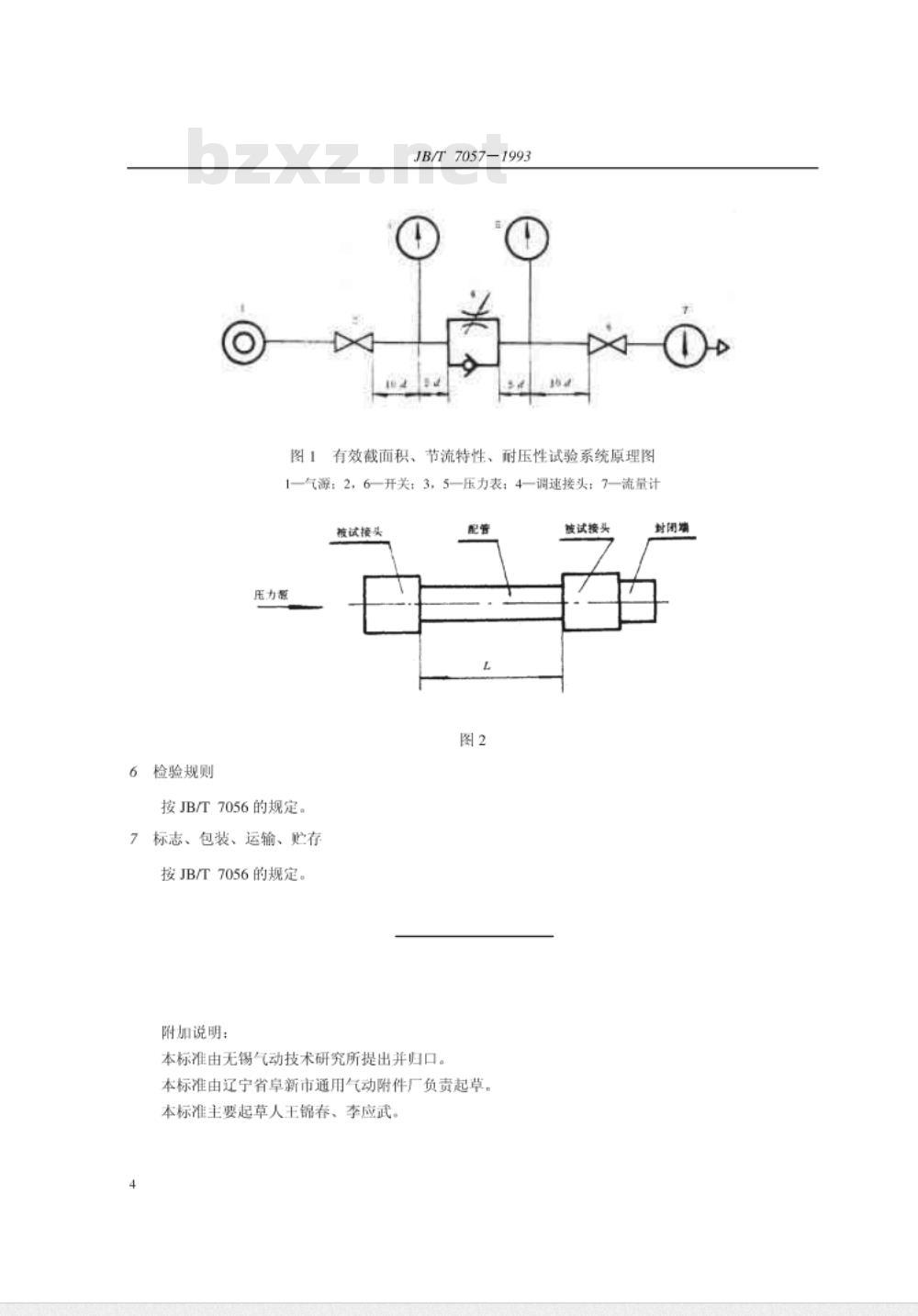

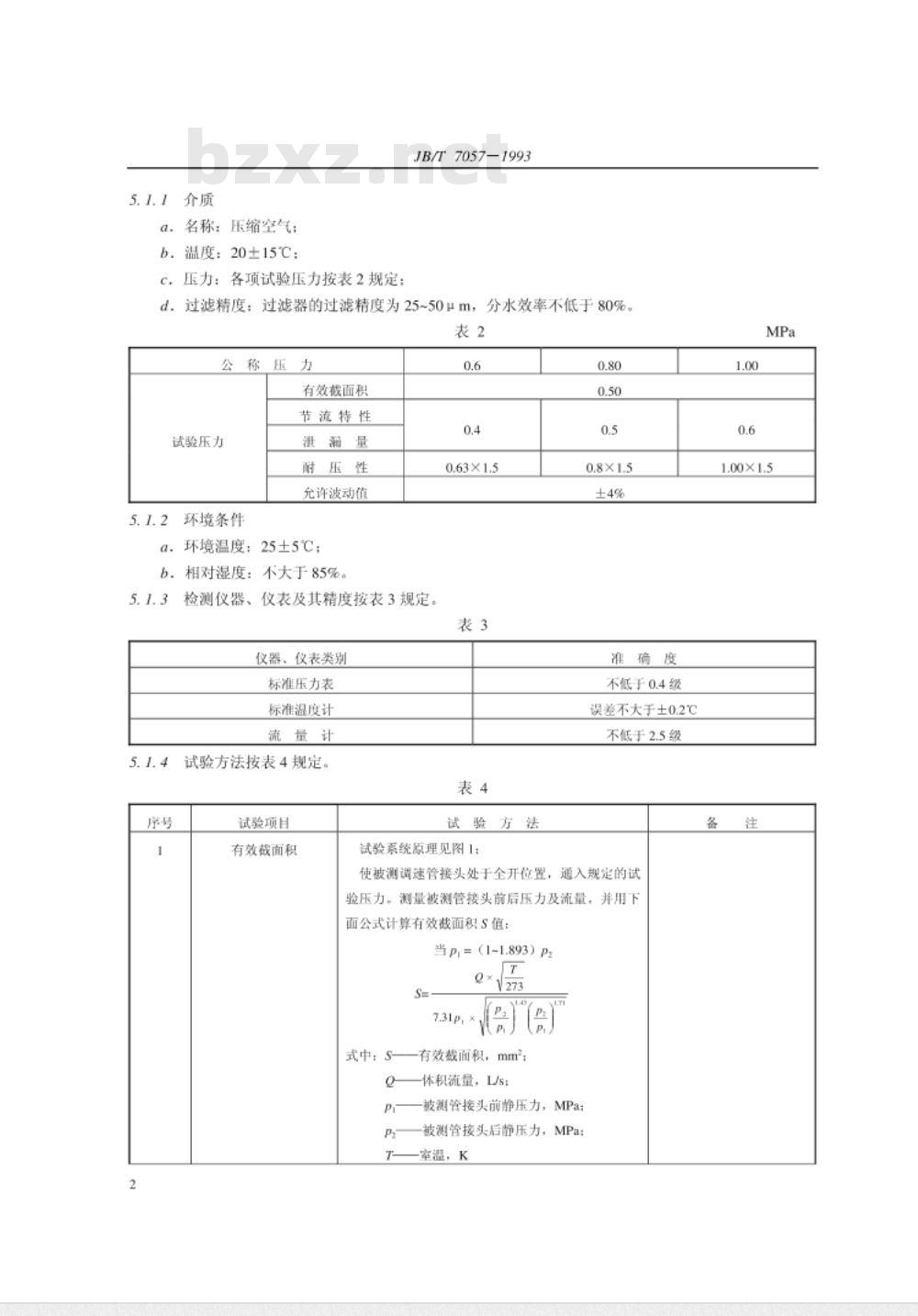

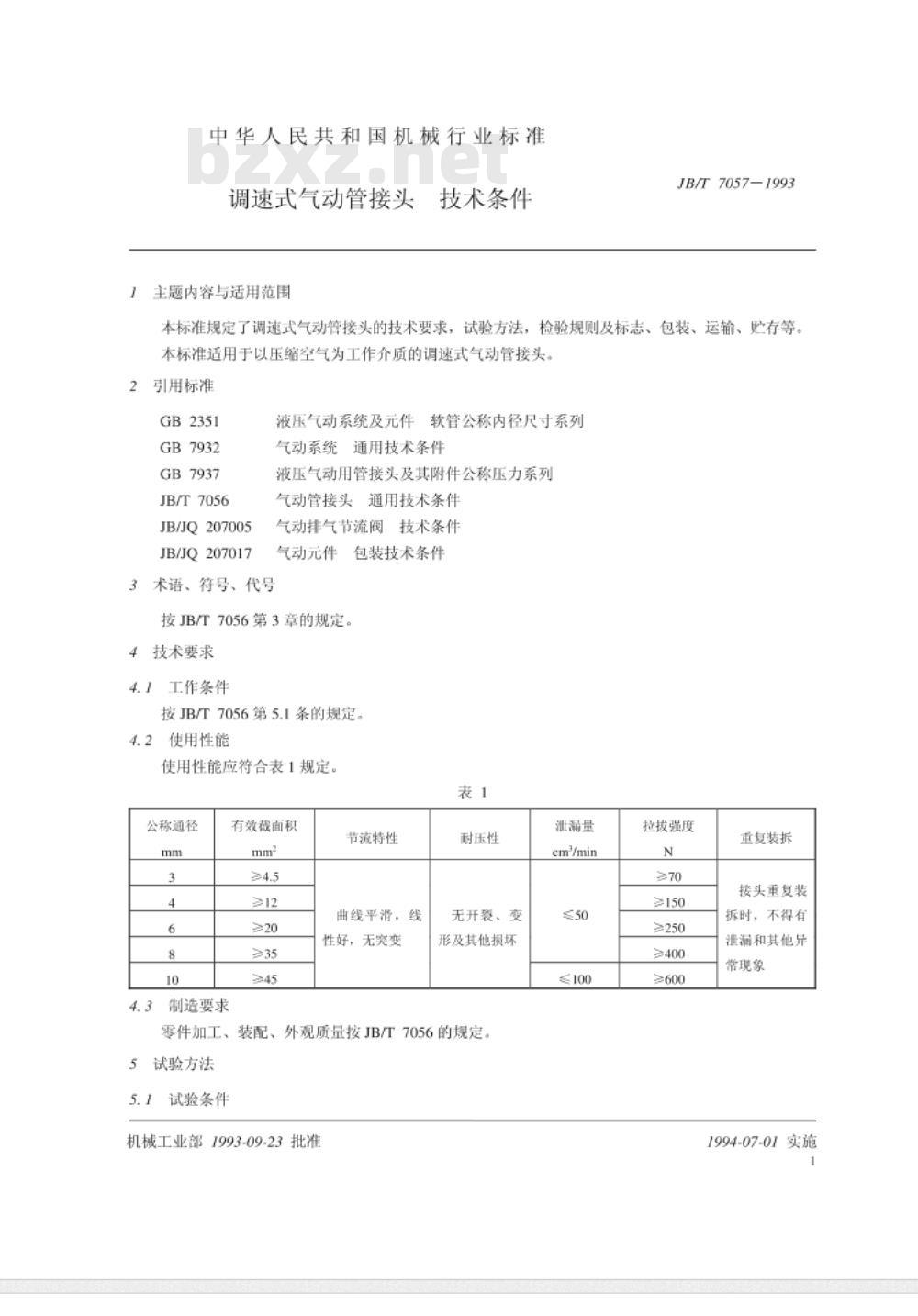

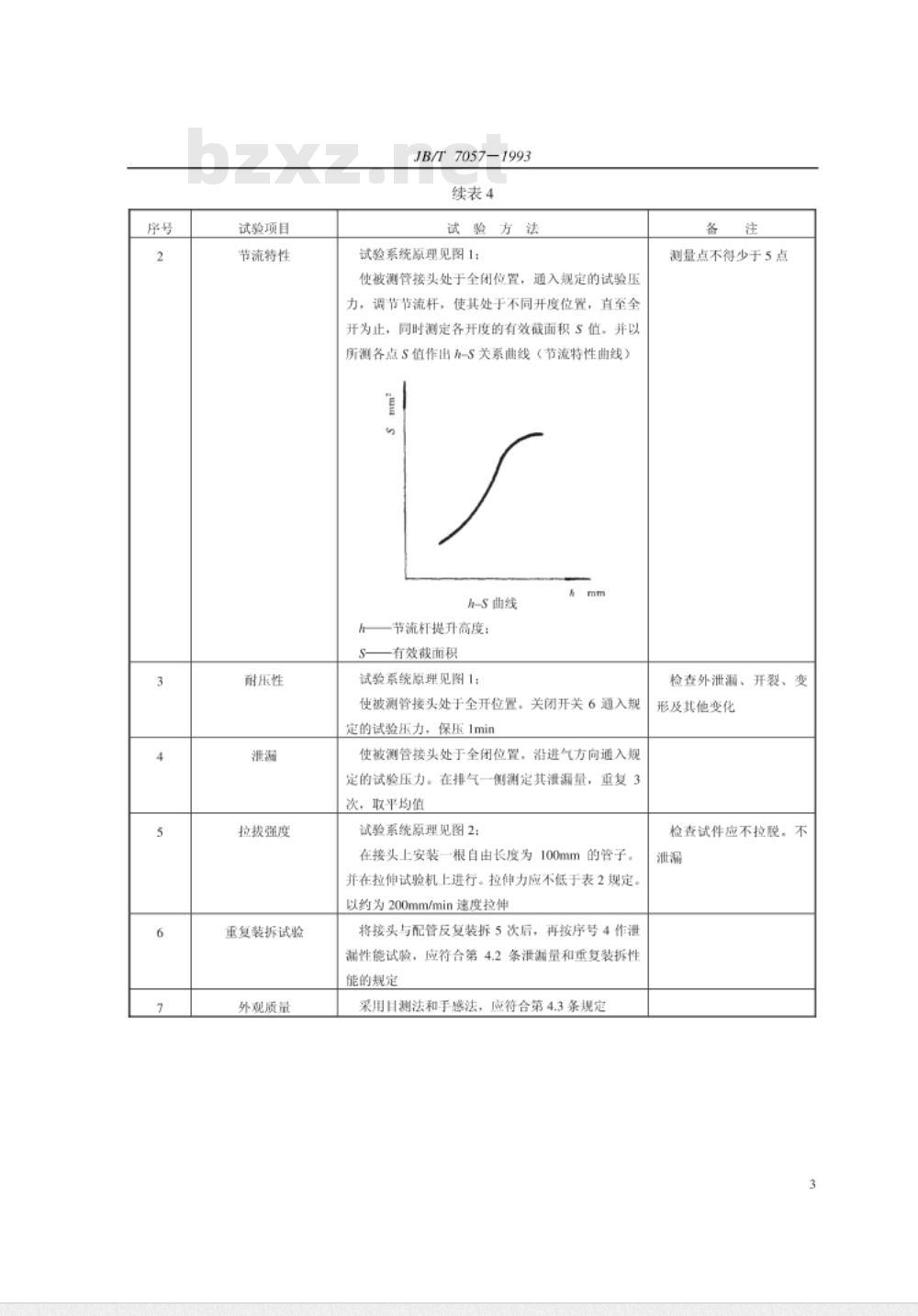

中华人民共和国机械行业标准 调速式气动管接头 技术条件 JB/T 7057-1993 本标准规定了调速式气动管接头的技术要求、试验方法、检验规则及标志、包装、运输、贮存等内容。适用于以压缩空气为工作介质的调速式气动管接头。 1 引用标准 GB2351、GB7932、GB7937、JB/T7056、JB/JQ207005、JB/JQ207017 2 术语、符号、代号 按JB/T7056第3章的规定。 3 技术要求 3.1 工作条件 按JB/T7056第5.1条的规定。 3.2 使用性能 使用性能应符合表1规定。 | 公称通径（mm） | 3 | 4 | 6 | 8 | 10 | | ------------------ | --- | --- | --- | --- | --- | | 有效截面积（mm²） | ≥4.5 | ≥12 | ≥20 | ≥35 | ≥45 | 3.3 制造要求 节流特性曲线平稳，线性好，无突变。接头应具有良好的耐压性，无开裂、变形及其他损坏。零件加工、装配及外观质量应符合JB/T7056的规定。 4 试验方法 4.1 试验条件 - 介质名称：压缩空气； - 温度：20±15℃； - 压力：各项试验压力按表2规定。 - 过滤精度：过滤器的精度为25~50μm，分水效率不低于80%。 4.2 环境条件 - 环境温度：25±5℃； - 相对湿度：不大于85%。 4.3 仪器、仪表 试验仪器应按表3规定使用，精度不低于0.4级。 4.4 试验系统原理 试验系统原理见图1。测量被测管接头前后压力及流量，计算有效截面积S值，公式如下： S = Q × 273 / (P1 × P2) × 7.31 5 检验规则 5.1 泄漏量：应不超过50 cm/min。 5.2 拉拔强度：接头的拉拔强度应符合表5的要求，试验时应使用拉伸试验机，拉伸力不低于表5的规定。 5.3 重复装拆：接头应能反复装拆5次，且不应有泄漏或其他异常现象。 6 标志、包装、运输、贮存 6.1 标志：每个接头应标明生产厂代号、规格、品种代号及系列代号等。 6.2 包装：接头应采用适当的防护措施，确保运输过程中的安全，且每个包装单元内必须为同一规格的产品。 6.3 运输与贮存：接头应贮存在干燥通风的环境中，避免潮湿及机械损伤。 图1 有效截面积、节流特性、耐压性试验系统原理图
