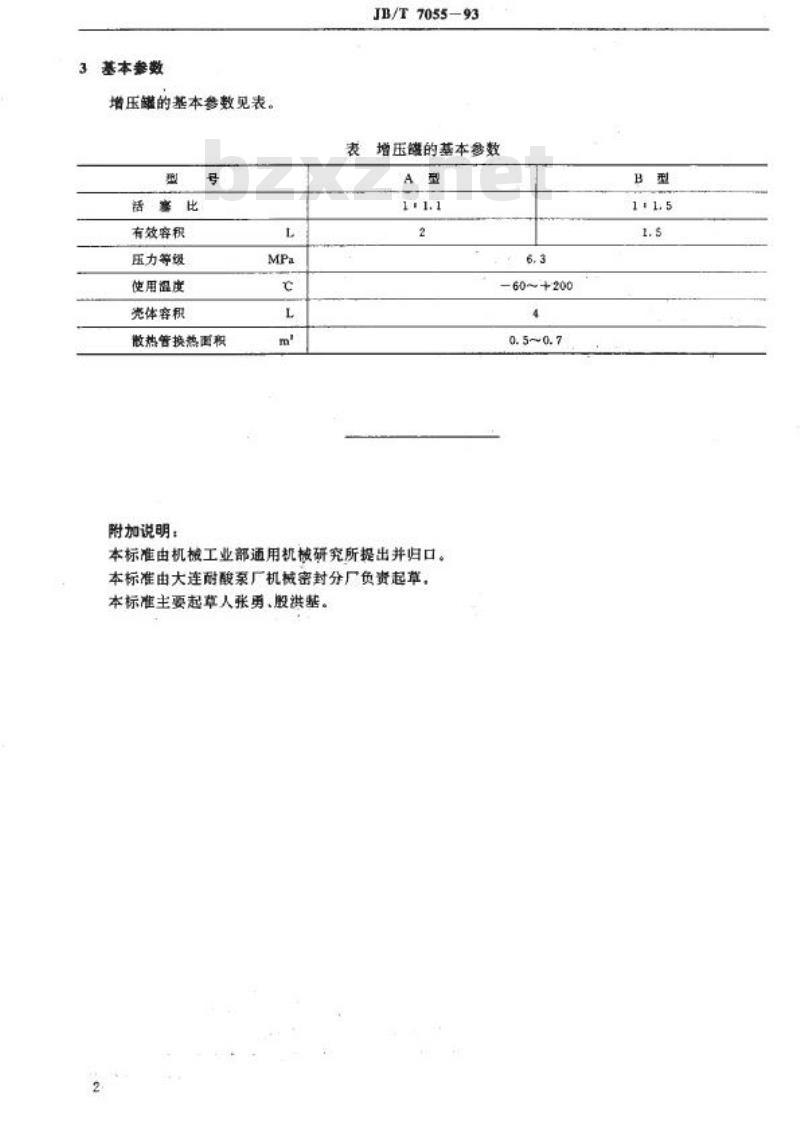

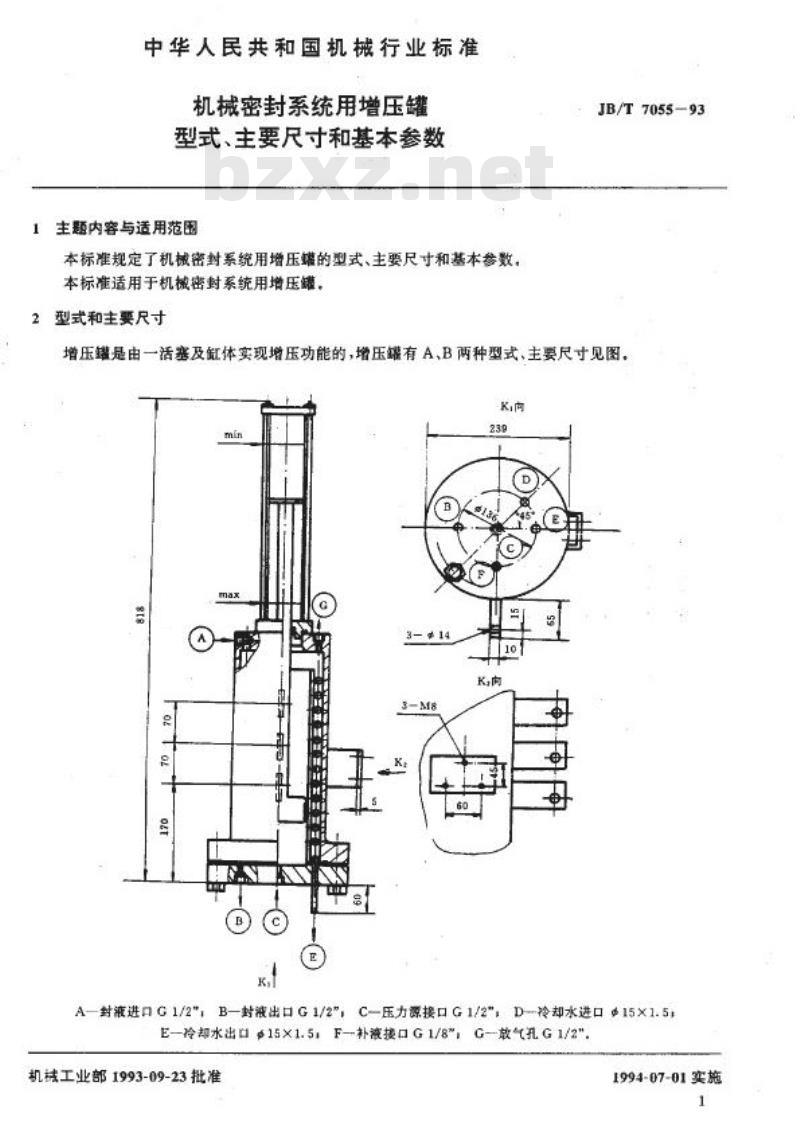

中华人民共和国机械行业标准 机械密封系统用增压罐 型式、主要尺寸和基本参数 JB/T 7055-93 本标准规定了机械密封系统用增压罐的型式、主要尺寸和基本参数。增压罐由一活塞及缸体实现增压功能，具有A、B两种型式，主要尺寸见图。 本标准适用于机械密封系统中增压罐的设计与应用。 1 基本参数 增压罐的基本参数见表。 | 型号 | 活塞比 | 有效容积 | 压力等级 | 使用温度 | 壳体容积 | 散热管换热面积 | 附加说明 | | ---- | ------ | -------- | -------- | -------- | -------- | ---------------- | -------- | | A型 | 1:1 | 11.1 L | 2 MPa | 60~+200°C | 0.56 L | 7 m² | | | B型 | 1:1.5 | 1.5 L | 1.5 MPa | 60~+200°C | 0.56 L | 7 m² | | 本标准由机械工业部通用机械研究所提出并归口，由大连耐酸票厂机械密封分厂负责编写。本标准的主要起草人包括张勇、股洪基。 2 适用范围 本标准适用于机械密封系统用增压罐的型式、主要尺寸及基本参数的设计与制造，特别是在增压罐的选择和应用中提供重要依据。 3 接口配置 增压罐的接口配置如下： - A型：封液进口G1/2、封减出口G1/2、压力源接口G1/2、冷却水进口$15X1.5、冷却水出口=15×1.5、补渡接口G1/8、放气孔G1/2。 - B型：接口配置与A型相似。 本标准于1993年9月23日由机械工业部批准，1994年7月1日起实施。
