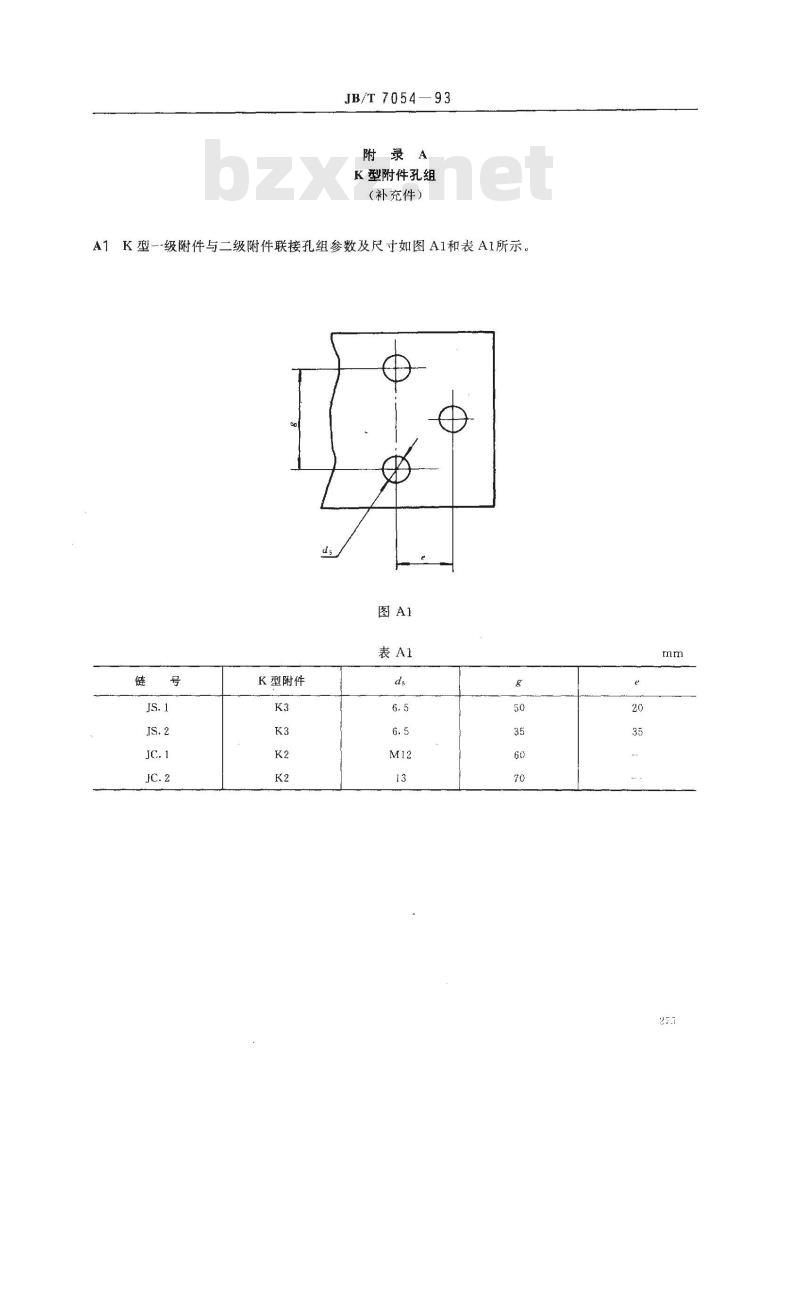

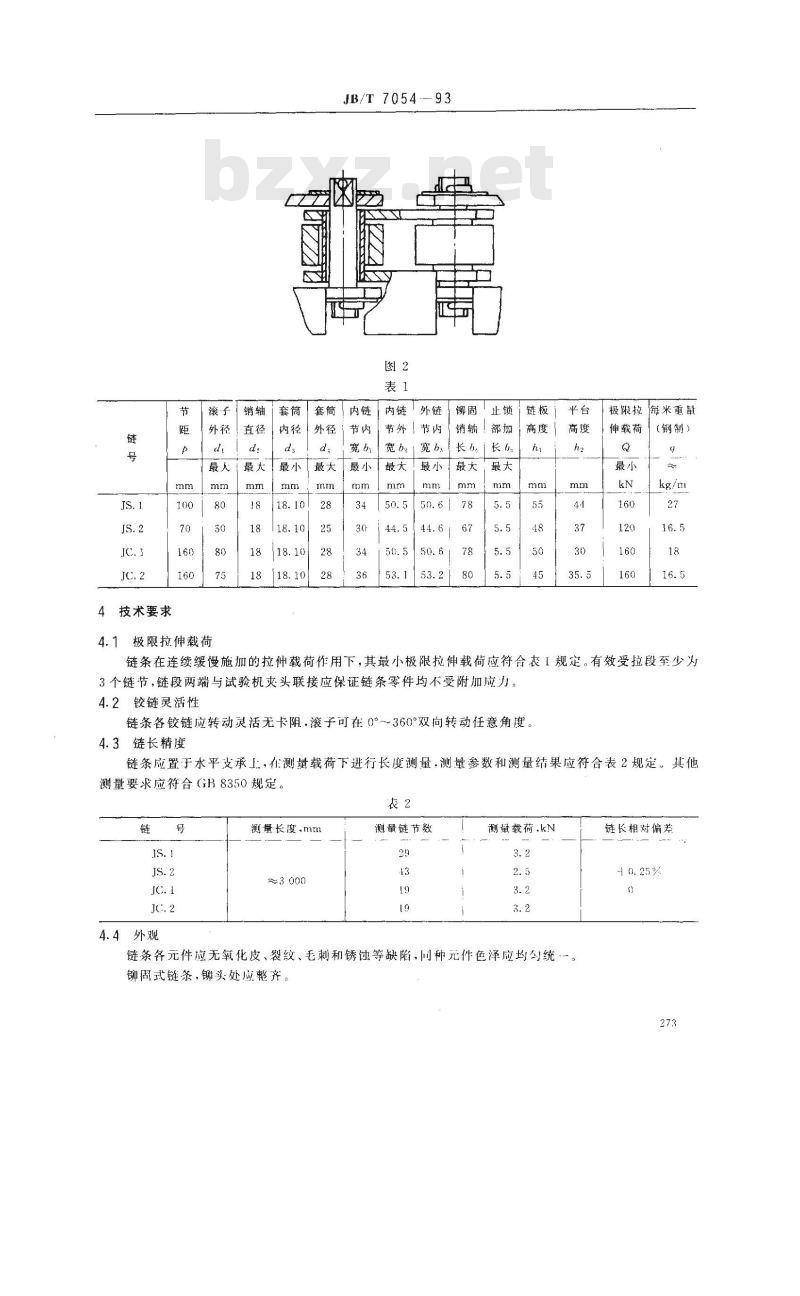

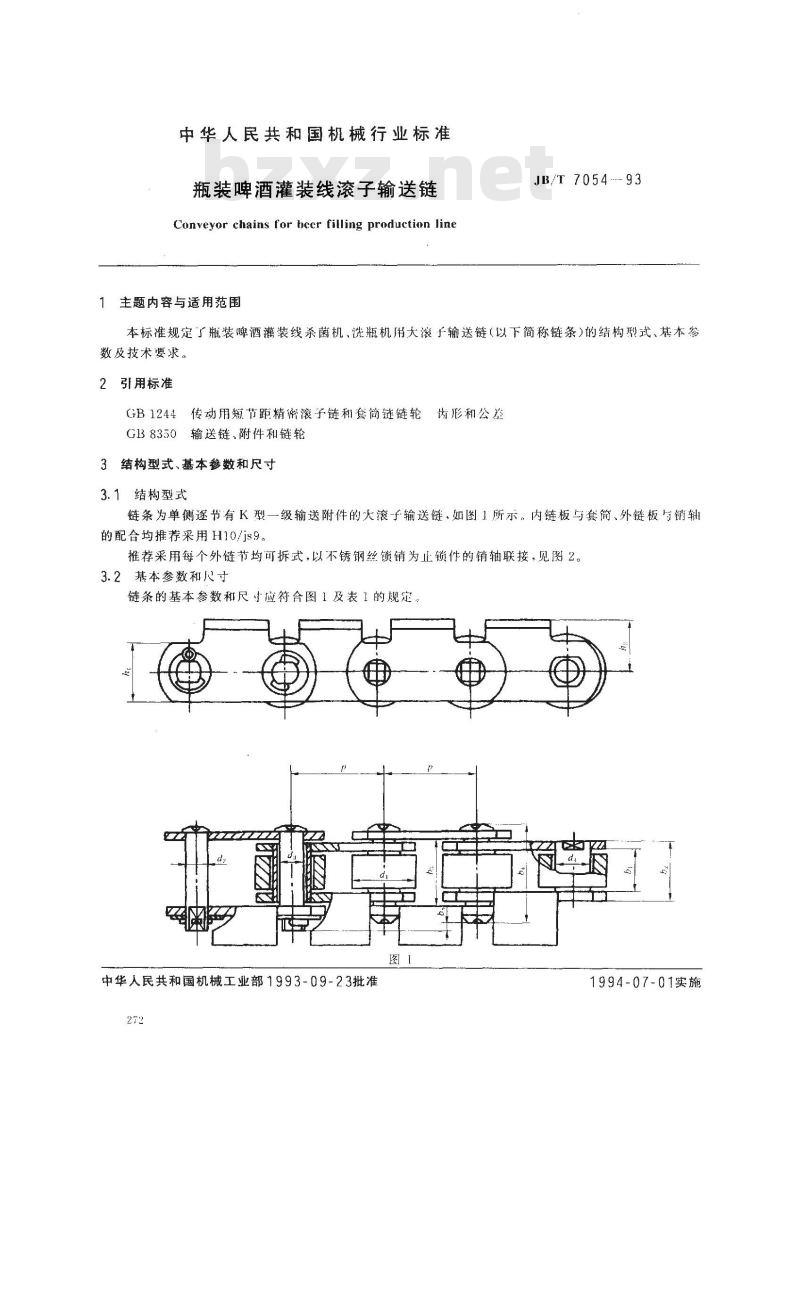

中华人民共和国机械行业标准 瓶装啤酒灌装线滚子输送链 Conveyor chains for beer filling production line JB/T 7054-93 本标准规定了瓶装啤酒装线杀菌机、洗瓶机用大滚子输送链（以下简称链条）的结构型式、基本参数及技术要求。 2 引用标准 GB1244 传动用短节距精密滚子链和套筒链链轮齿形和公差 GB8350 输送链、附件和链轮 3 结构型式、基本参数和尺寸 3.1 结构型式 链条为单侧逐节有K型一级输送附件的火滚子输送链，如图1所示。内链板与套简、外链板与销轴的配合均推荐采用H10/js9。推荐采用每个外链节均可拆式，以不锈钢丝锁销为止锁件的销轴联接，见图2。 3.2 基本参数和尺寸 链条的基本参数和尺寸应符合图1及表1的规定。 4 技术要求 4.1 极限拉伸载荷 链条在连续缓慢施加的拉伸载荷作用下，其最小极限拉伸载荷应符合表1规定。有效受拉段至少为3个链节，链段两端与试验机夹头联接应保证链条零件均不受附加应力。 4.2 铰链灵活性 链条各铰链应转动灵活无卡阻，滚子可在0°~360°双向转动任意角度。 4.3 链长精度 链条应置于水平支承上，在测量载荷下进行长度测量，测量参数和测量结果应符合表2规定，其他测量要求应符合GB8350规定。 4.4 外观 链条各元件应无氧化皮、裂纹、毛刺和锈蚀等缺陷，问种元件色泽应均匀一致：铆式链条，铆头处应整齐。 4.5 防蚀 链条应有无碍饮料卫生的防蚀处理，如：表面镀锌、发黑处理等。 4.6 链节框架强度 销轴与外链板、套简与内链板推荐采用异形孔（非整圆柱面）配合，以确保上述相配合不发生相对运动。固定应采用四点铆或球形铆，以确保框架牢固。 4.7 检验载荷 建议对链条产品按检验载荷加载检验，检验载荷值为表1中最小极限拉伸载荷(Q)的三分之一。 5 标记方法 标记方法规定如下： 标准编号 链节数 链条节距 链号 标记示例： 节距为100mm、500节杀菌机用1型滚子输送链：JS.1-100-500 JB/T 7054-93 节距为70mm、500节杀菌机用2型滚子输送链：JS.2-70-500 JB/T 7054-93 节距为160mm、400节洗瓶机用1型滚子输送链：JC.1-160-400 JB/T 7054-93 节距为160mm、400节洗瓶机用2型滚子输送链：JC.2-160-400 JB/T 7054-93 6 标志、包装、运输、存储 6.1 链条外露明显部位应有链号及制造厂的标志。 6.2 链条包装前应清洗干净后进行防锈、防水等内外包装，并附有产品合格证明。同一包装单元内必须是同规格链条，链条自出厂之日起在正常的运输、贮存条件下6个月内应确保不发生锈蚀损坏。链条出厂包装亦可按订货协议。 6.3 链条应贮存在通风干燥及防雨淋的环境。 6.4 每个包装单元外壁上应标明：产品名称及链号；数量；净重和毛重；包装储运指标标志；出厂编号。
