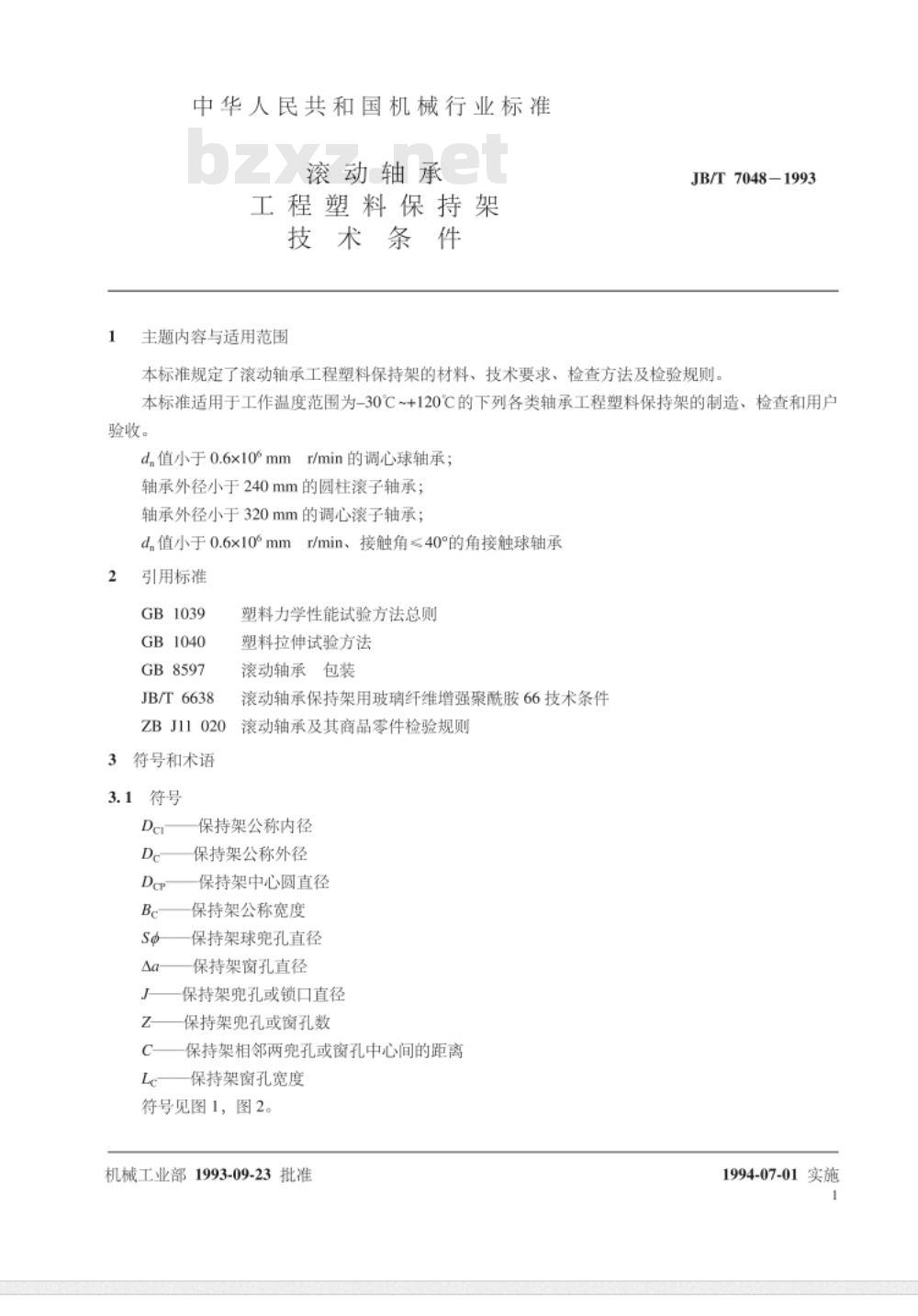

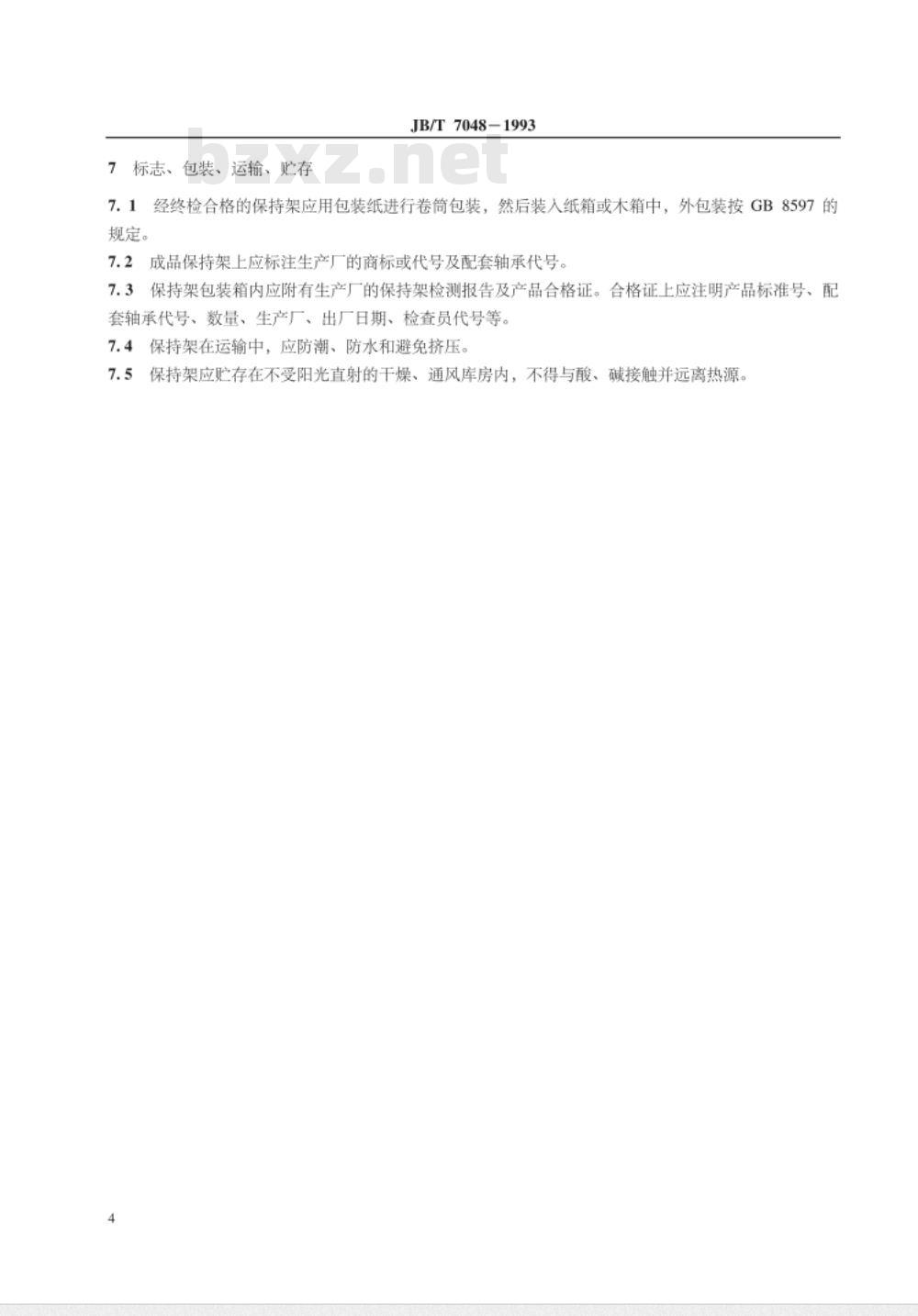

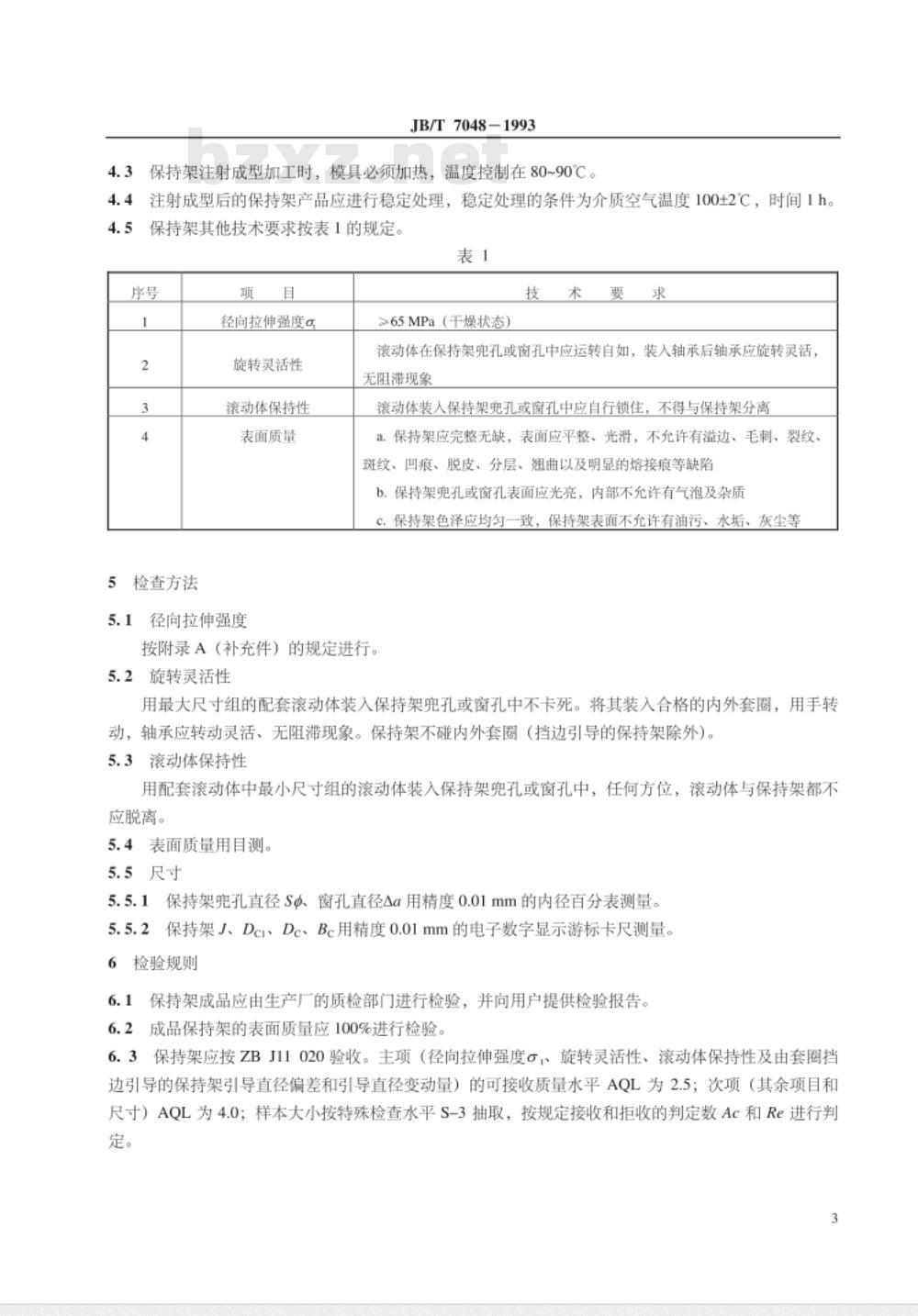

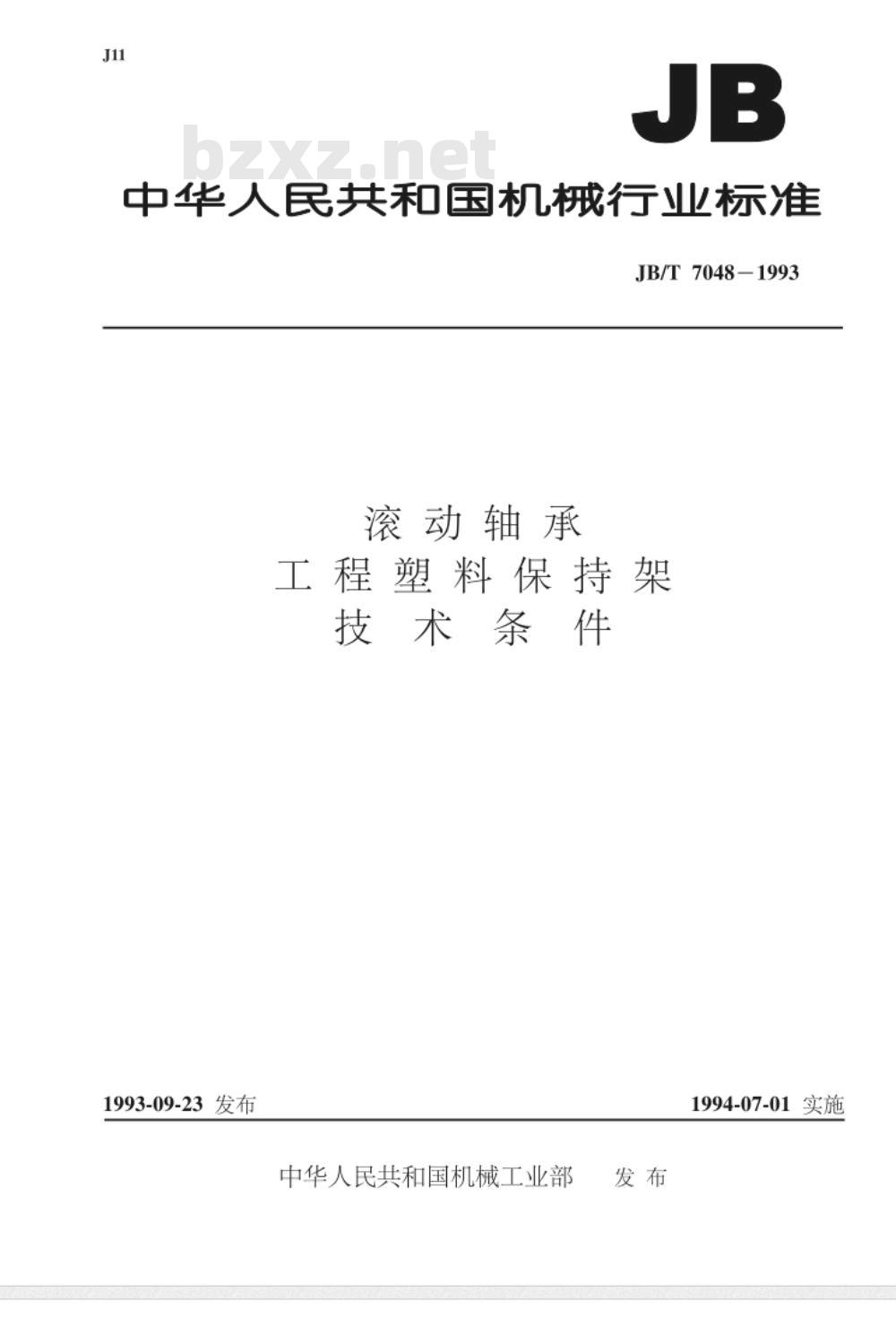

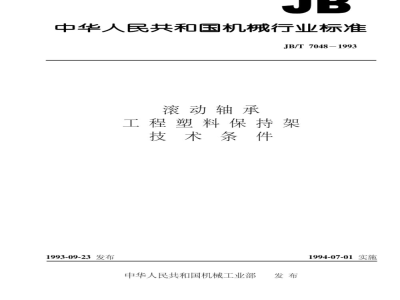

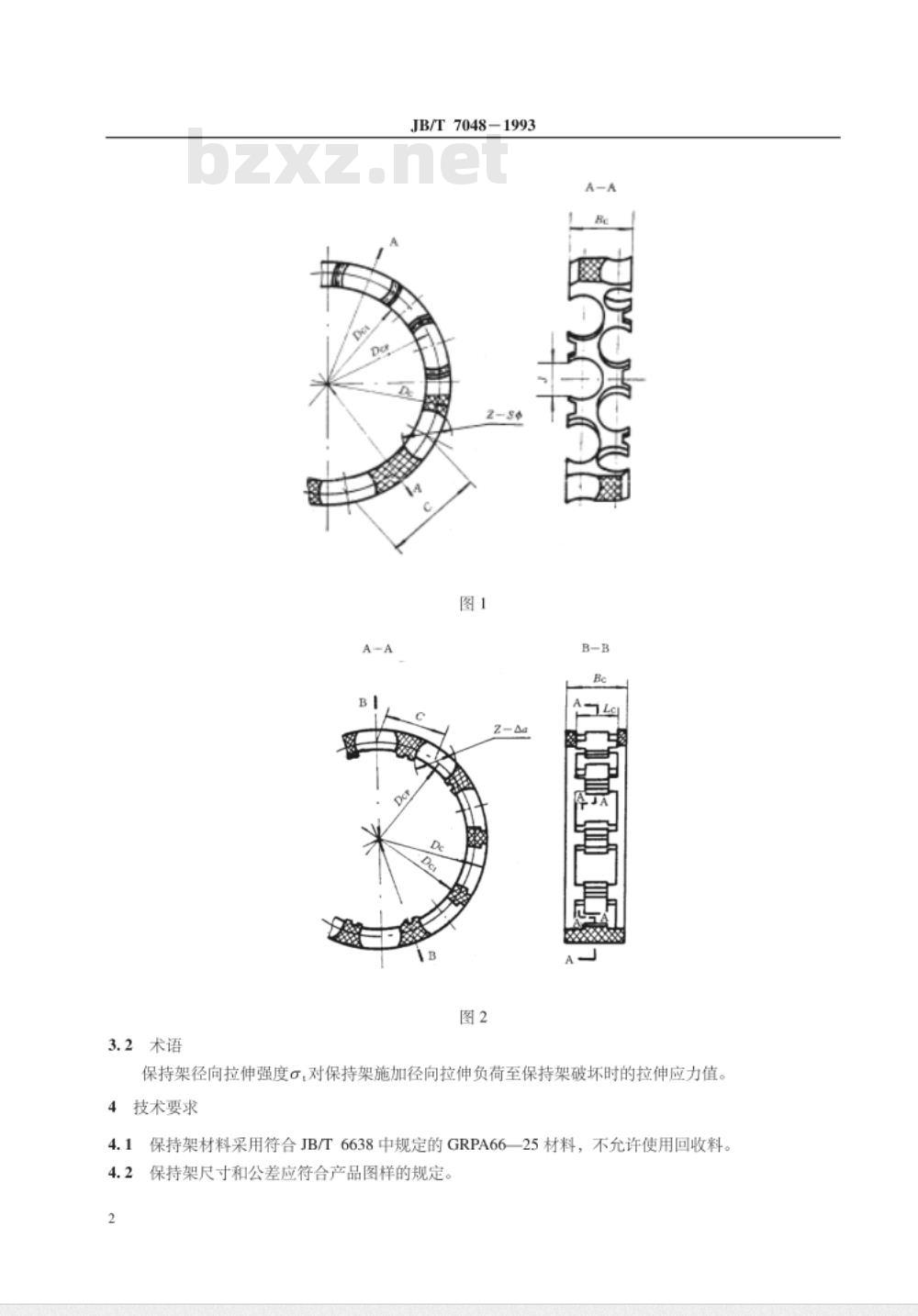

中华人民共和国机械行业标准 JB/T7048-1993 滚动轴承 工程塑料保持架 技术条件 1993-09-23发布 1994-07-01实施 中华人民共和国机械工业部发布 1 主题内容与适用范围 本标准规定了滚动轴承工程塑料保持架的材料、技术要求、检查方法及检验规则。适用于工作温度范围为-30℃~+120℃的下列各类轴承工程塑料保持架的制造、检查和用户验收： - d值小于0.6×10⁶ mm·r/min的调心球轴承； - 轴承外径小于240mm的圆柱滚子轴承； - 轴承外径小于320mm的调心滚子轴承； - d值小于0.6×10⁶ mm·r/min、接触角≤40°的角接触球轴承。 2 引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款： - GB1039 - GB1040 - GB8597 - JB/T6638 - ZBJ11020 3 符号和术语 3.1 符号 - Der：保持架公称内径； - De：保持架公称外径； - Dcp：保持架中心圆直径； - Be：保持架公称宽度； - So：保持架球兜孔直径； - Aa：保持架窗孔直径； - J：保持架孔或锁口直径； - Z：保持架兜孔或窗孔数； - C：保持架相邻两兜孔或窗孔中心间的距离。 3.2 术语 - 保持架径向拉伸强度：对保持架施加径向拉伸负荷至保持架破坏时的拉伸应力值。 4 技术要求 4.1 保持架材料采用符合JB/T6638中规定的GRPA66—25材料，不允许使用回收料。 4.2 保持架尺寸和公差应符合产品图样的规定。 4.3 保持架注射成型加工时，模具必须加热，温度控制在80~90℃。 4.4 注射成型后的保持架产品应进行稳定处理，稳定处理的条件为介质空气温度100±2℃，时间1h。 4.5 保持架其他技术要求按表1的规定。 5 检查方法 5.1 径向拉伸强度：要求≥65MPa（干燥状态）。 5.2 旋转灵活性：滚动体在保持架兜孔或窗孔中应运转自如，装入轴承后轴承应旋转灵活，无阻滞现象。 5.3 滚动体保持性：滚动体装入保持架兜孔或窗孔中应自行锁住，不得与保持架分离。 5.4 表面质量：保持架应完整无缺，表面应平整、光滑，不允许有溢边、毛刺、裂纹、斑纹、凹痕、脱皮、分层、翘曲以及明显的熔接痕等缺陷。 5.5 尺寸测量：保持架兜孔直径、窗孔直径等用精度0.01mm的内径百分表或电子数字显示游标卡尺测量。 6 检验规则 6.1 保持架成品应由生产厂的质检部门进行检验，并向用户提供检验报告。 6.2 成品保持架的表面质量应100%进行检验。 6.3 保持架应按ZBJ11020验收，主项可接收质量水平AQL为2.5；次项可接收质量水平AQL为4.0，样本大小按特殊检查水平S-3抽取，按规定接收和拒收的判定数进行判定。 7 标志、包装、运输和贮存 7.1 经终检合格的保持架应用包装纸进行卷筒包装，然后装入纸箱或木箱中，外包装按GB8597的规定。 7.2 成品保持架上应标注生产厂的商标或代号及配套轴承代号。 7.3 保持架包装箱内应附有生产厂的保持架检测报告及产品合格证，合格证上应注明产品标准号、配套轴承代号、数量、生产厂、出厂日期等信息。 7.4 保持架在运输中，应防潮、防水和避免挤压。 7.5 保持架应贮存在不受阳光直射的干燥、通风库房内，不得与酸、碱接触并远离热源。 附录A：试验设备及拉力卡具 A1.1 拉力试验机
