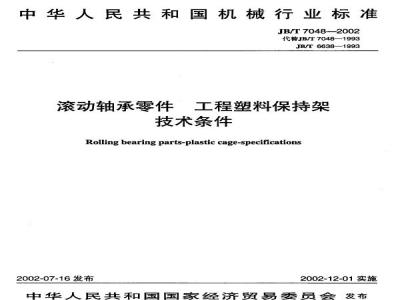

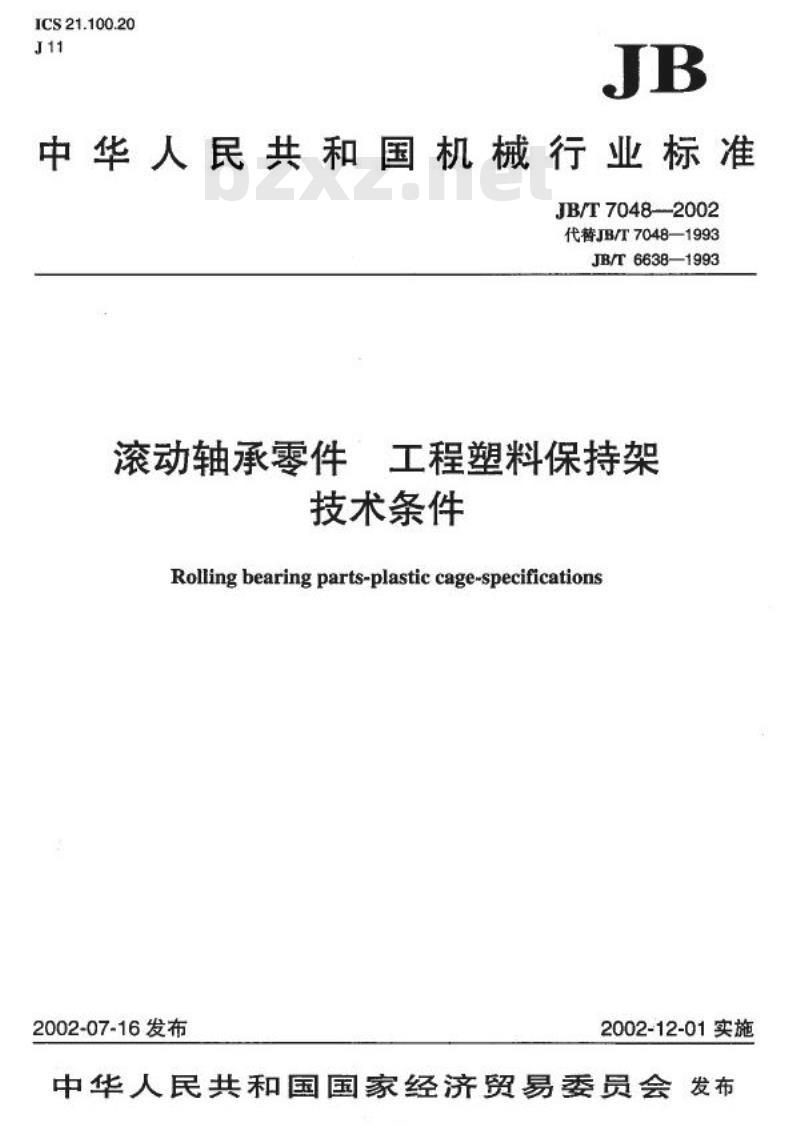

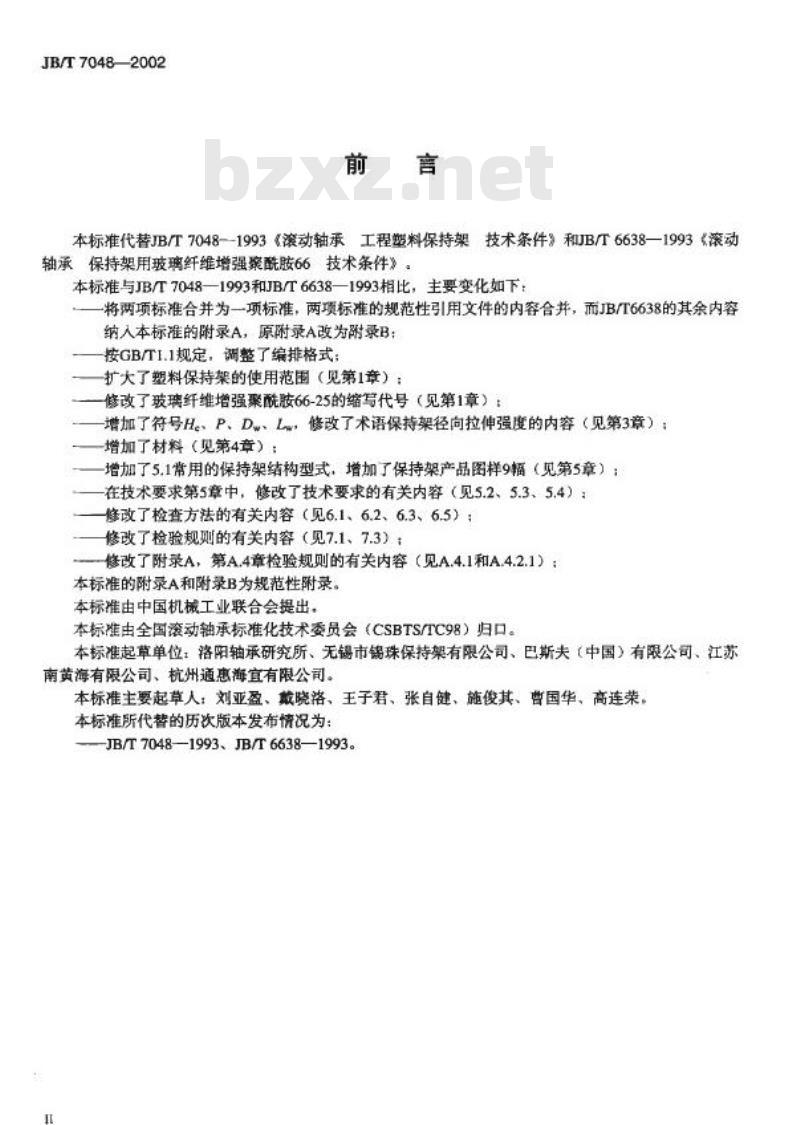

中华人民共和国机械行业标准 JB/T7048-2002 滚动轴承零件 工程塑料保持架 技术条件 Rolling bearing parts - plastic cage - specifications 2002-07-16发布 2002-12-01实施 中华人民共和国国家经济贸易委员会发布 前言 本标准代替JB/T7048-1993《滚动轴承工程塑料保持架技术条件》和JB/T6638-1993《滚动轴承保持架用玻璃纤维增强聚酰胺66技术条件》。与原标准相比，主要变化如下： 1. 将两项标准合并为一项标准，两项标准的规范性引用文件内容合并，JB/T6638的其余内容纳入本标准的附录A，原附录A改为附录B。 2. 按GB/T1.1规定，调整了编排格式，扩大了塑料保持架的使用范围（见第1章）； 3. 修改了玻璃纤维增强聚酰胺66-25的缩写代号（见第1章）； 4. 增加了符号He、P、Dw、L，修改了术语保持架径向拉伸强度的内容（见第3章）； 5. 增加了材料（见第4章）； 6. 增加了常用的保持架结构型式，增加了保持架产品图样9幅（见第5章）； 7. 修改了技术要求和检查方法的有关内容（见5.2、5.3、5.4、6.1、6.2、6.3、6.5）； 8. 修改了检验规则的有关内容（见7.1、7.3）； 9. 修改了附录A和附录B。 本标准由中国机械工业联合会提出，由全国滚动轴承标准化技术委员会归口。起草单位包括洛阳轴承研究所、无锡市锣珠保持架有限公司、巴斯夫（中国）有限公司、江动南黄海有限公司、杭州通惠海宜有限公司。主要起草人包括刘亚盈、巅晓洛、王子君、张自健、施俊其、曹国华、高连荣。 1 范围 本标准规定了滚动轴承工程塑料保持架（以下简称保持架）的材料：玻璃纤维增强聚酰胺66和聚酰胺66（缩写代号为：PA66-GF25、PA66-GF30、PA66-GF15和PA66）的技术要求、检查方法和检验规则。适用于下列各类轴承保持架的制造、检查和用户验收： - dm·n值小于1.5×10⁶ mm·r/min的轴承； - 轴承外径小于320mm的轴承。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - GB/T1033 - GB/T1034 - GB/T1036 - GB/T1039 - GB/T1040 - GB/T1043 - GB/T1634 - GB/T2547 - GB/T3398 - GB/T4608 - GB/T7141 - GB/T8597 - GB/T9341 3 术语和定义 3.1 术语和定义 - 滚动轴承零件：指用于组成滚动轴承的各类零件。包括保持架、滚动体、外圈、内圈等。 - 工程塑料保持架：由聚酰胺66及其玻璃纤维增强形式（如PA66-GF25、PA66-GF30等）制造的轴承保持架。 3.2 符号 - He：保持架的径向拉伸强度； - P：保持架的径向灵活性； - Dw：保持架的表面质量； - L：保持架的尺寸。 4 材料 本标准所用材料包括： - 玻璃纤维增强聚酰胺66（PA66-GF25、PA66-GF30、PA66-GF15） - 聚酰胺66（PA66）。 5 技术要求 5.1 常用保持架结构型式： - 固定保持架：用于单列滚动轴承。 - 可调保持架：用于双列滚动轴承。 5.2 机械性能要求： - 保持架应具有足够的径向拉伸强度。 - 保持架应具备良好的旋转灵活性。 6 检查方法 6.1 试样的制备：试样需符合相关试验标准的要求。 6.2 试样状态调节：试样需在规定的温度、湿度等环境下进行调节。 6.3 检测项目：包括保持架的径向拉伸强度、表面质量等。 6.4 检测仪器：使用标准试验机进行测试。 7 检验规则 7.1 检验依据：按照本标准的技术要求进行检验。 7.2 检验项目：包括外观检查、尺寸检查等。 8 标志、包装、运输和贮存 保持架应按照规定的标志进行标识，包装应符合运输和贮存要求。 附录A（规范性附录） 滚动轴承零件保持架用PA66-GF25、PA66-GF30、PA66-GF15、PA66技术条件 A.1 范围 A.2 技术要求 A.3 检查方法 A.4 检验规则 附录B（规范性附录） 保持架径向拉伸强度试验方法 B.1 试验设备 B.2 试样的状态及试验环境 B.3 试验方法
