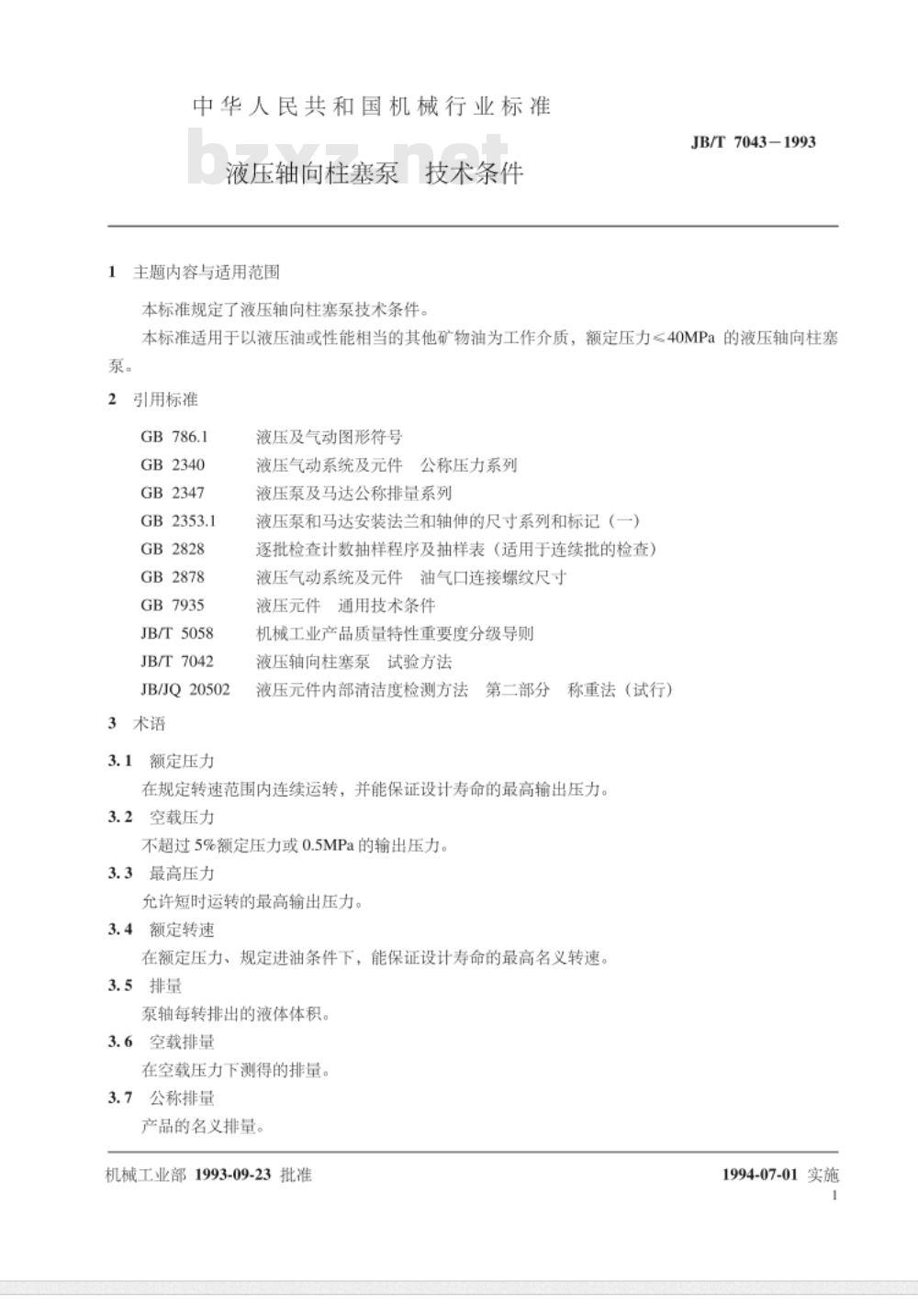

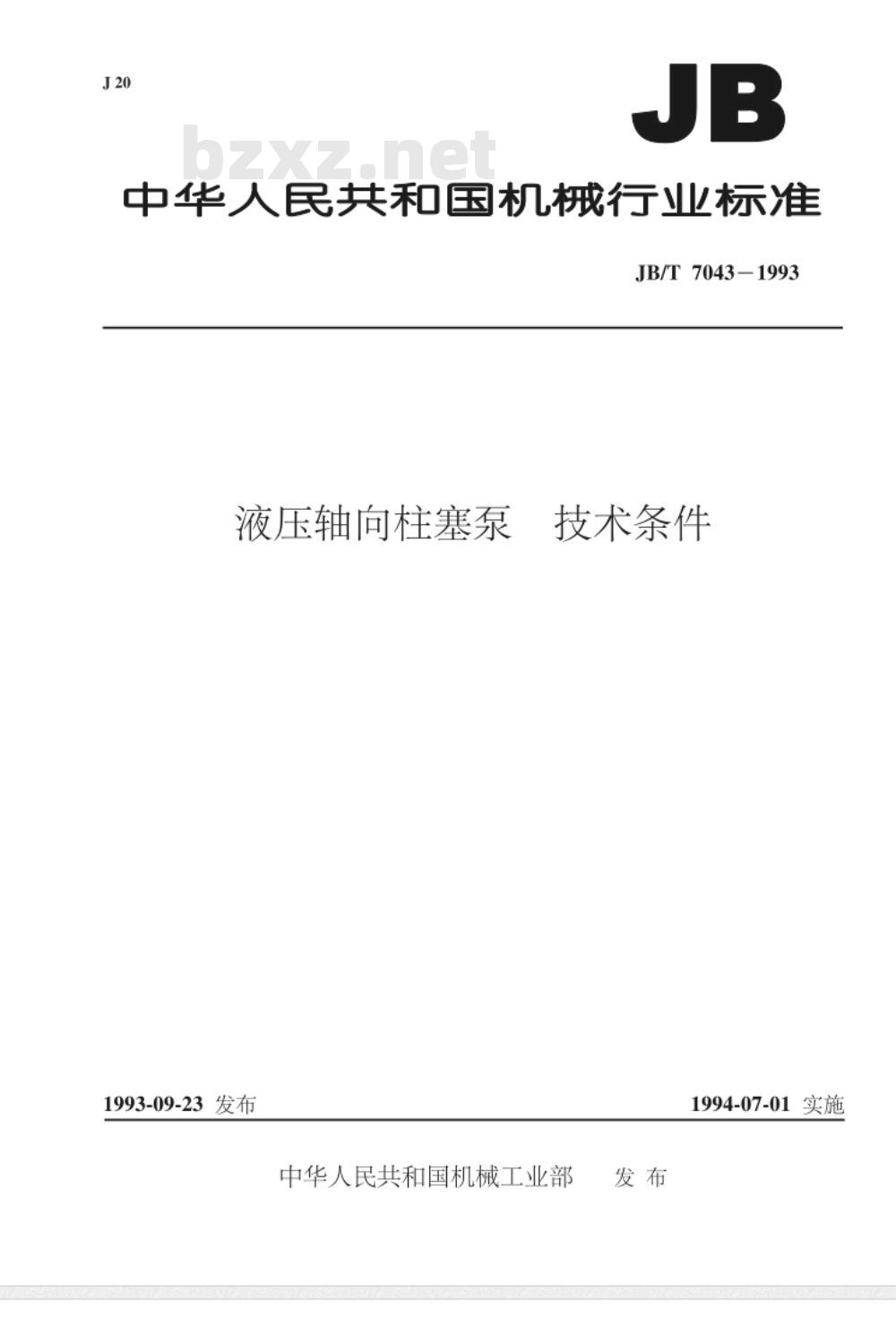

中华人民共和国机械行业标准 JB/T7043-1993 液压轴向柱塞泵 技术条件 1 主题内容与适用范围 本标准规定了液压轴向柱塞泵的技术条件。适用于以液压油或性能相当的其他矿物油为工作介质，额定压力≤40MPa的液压轴向柱塞泵。 2 引用标准 GB 786.1, GB 2340, GB 2347, GB 2353.1, GB 2828, GB 2878, GB 7935, JB/T 5058, JB/T 7042, JB/JQ 20502。 3 术语 3.1 额定压力：在规定转速范围内连续运转，并能保证设计寿命的最高输出压力。 3.2 空载压力：不超过5%额定压力或0.5MPa的输出压力。 3.3 最高压力：允许短时运转的最高输出压力。 3.4 额定转速：在额定压力、规定进油条件下，能保证设计寿命的最高名义转速。 3.5 排量：泵轴每转排出的液体体积。 3.6 空载排量：在空载压力下测得的排量。 3.7 公称排量：产品的名义排量。 3.8 额定工况：在最大排量、额定压力、额定转速下的工况。 4 技术要求 4.1 一般技术要求 4.1.1 公称压力系列应符合GB 2346的规定。 4.1.2 公称排量系列应符合GB 2347的规定。 4.1.3 安装连接尺寸应符合GB 2353.1的规定。 4.1.4 油口连接螺纹尺寸应符合GB 2878的规定。 4.1.5 其他技术要求应符合GB 7935第1.2~1.4条的规定。 4.2 使用性能 4.2.1 排量：最大空载排量应在公称排量的95%~110%范围内。 4.2.2 容积效率和总效率：在额定工况下，容积效率和总效率应符合表1规定。 表1 斜盘式柱塞泵的容积效率与总效率 | 公称排量(mL/r) | 容积效率(%) | 总效率(%) | |---------------|-------------|-----------| | ≤2.5 | 80 | ≥75 | | 10≤V≤25 | 91 | >86 | | 25≤V≤250 | 92 | >87 | 注：上表仅为定量泵指标，变量泵指标比相同排量的定量泵指标低1个百分点。 4.2.3 自吸性能：自吸能力应符合表2规定。 表2 斜盘式柱塞泵的自吸能力 | 变量特性 | 自吸能力(真空度) (MPa) | |-----------|------------------------| | 斜盘式柱塞泵 | ≥16.7 | 4.2.4 噪声：噪声值应符合表3或表4规定。 表3 斜盘式柱塞泵噪声指标 | 公称排量(mL/r) | 噪声(dB(A)) | |---------------|-------------| | ≤10 | ≤72 | | 10≤V≤25 | 76 | | 25≤V≤250 | ≥95 | 表4 斜轴式柱塞泵噪声指标 | 公称排量(mL/r) | 噪声(dB(A)) | |---------------|-------------| | 30 | ≤85 | | >63≤250 | 90 | 4.2.5 低温性能：在低温试验中，无异常现象。 4.2.6 高温性能：在高温试验中，无异常现象。 4.2.7 超速性能：在超速试验中，无异常现象。 4.2.8 超载性能：在超载试验中，规定时间内无异常现象。 4.2.9 抗冲击性能：在冲击试验中，规定冲击次数内无异常现象。 4.2.10 满载性能：满载试验中，规定时间内无异常现象。 4.2.11 密封性能：在外渗漏检查试验中，静密封处不能渗油，动密封处4小时内不能滴油。 4.2.12 耐久性：耐久性试验后，容积效率下降值不得超过3个百分点，零件不得有异常磨损和其他形式的损坏。 4.3 加工质量 按JB/T 5058规定，划分加工的质量特性重要度等级，合格质量水平（AQL值）见第6.2.3.1和6.2.3.2条规定。
