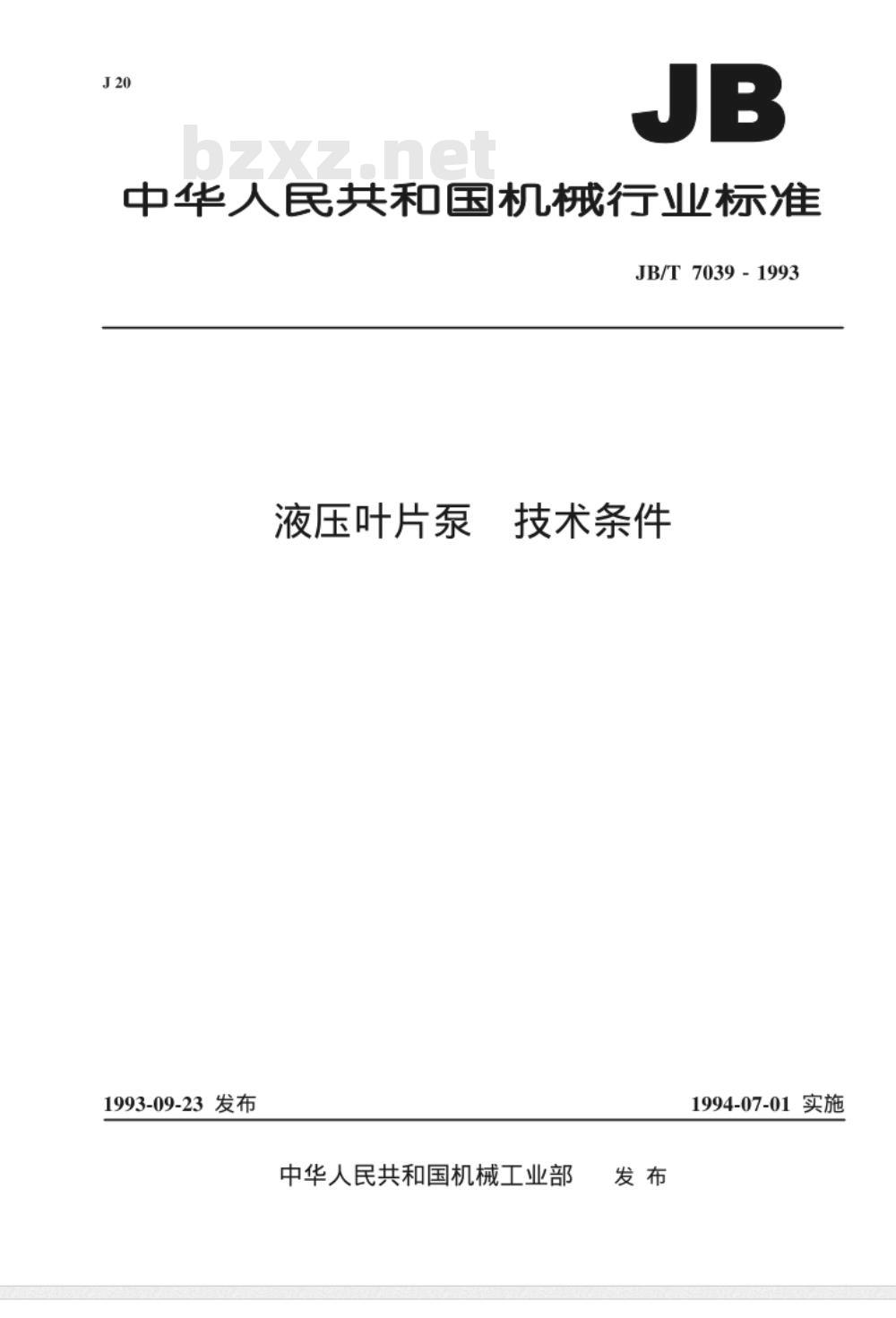

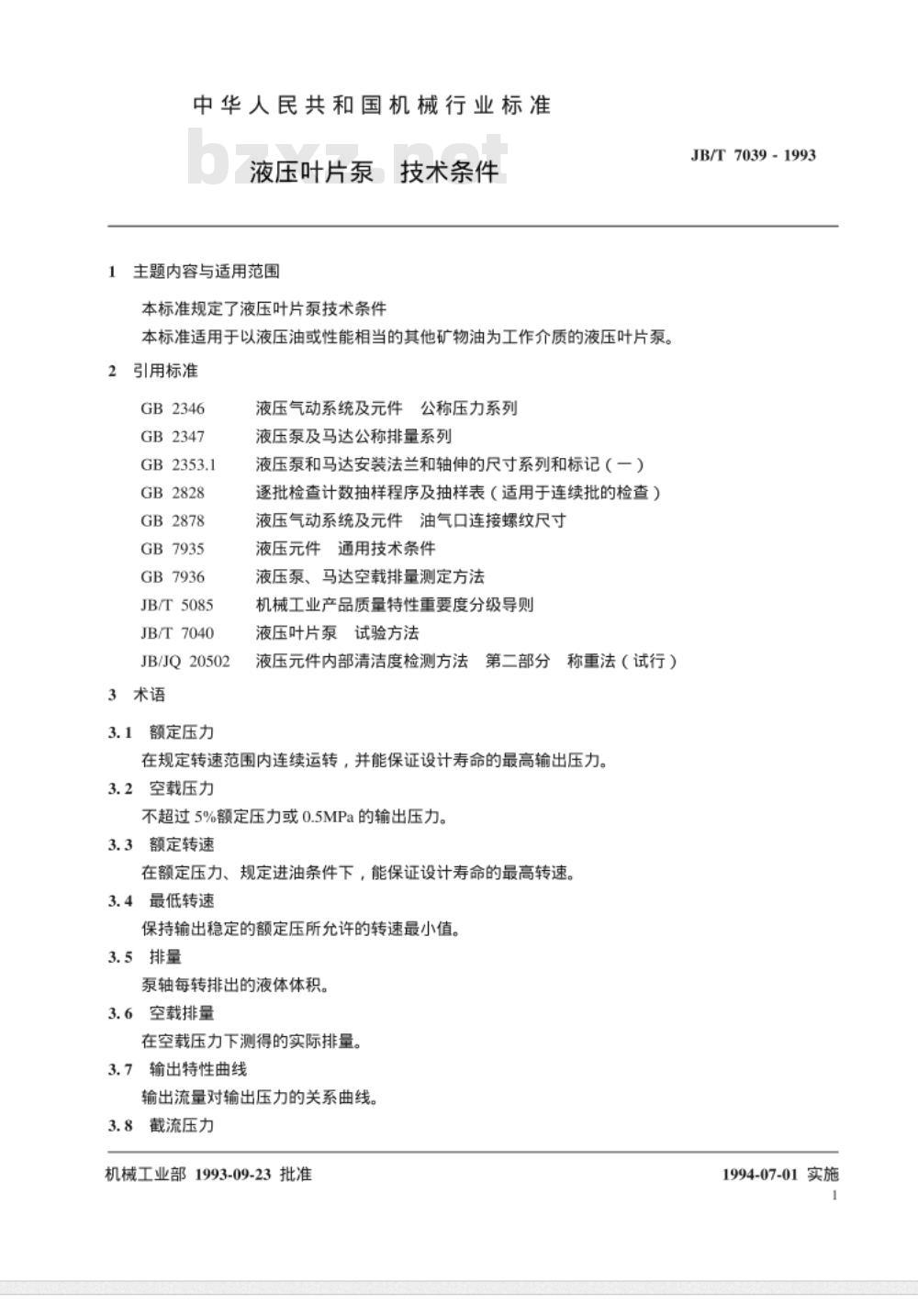

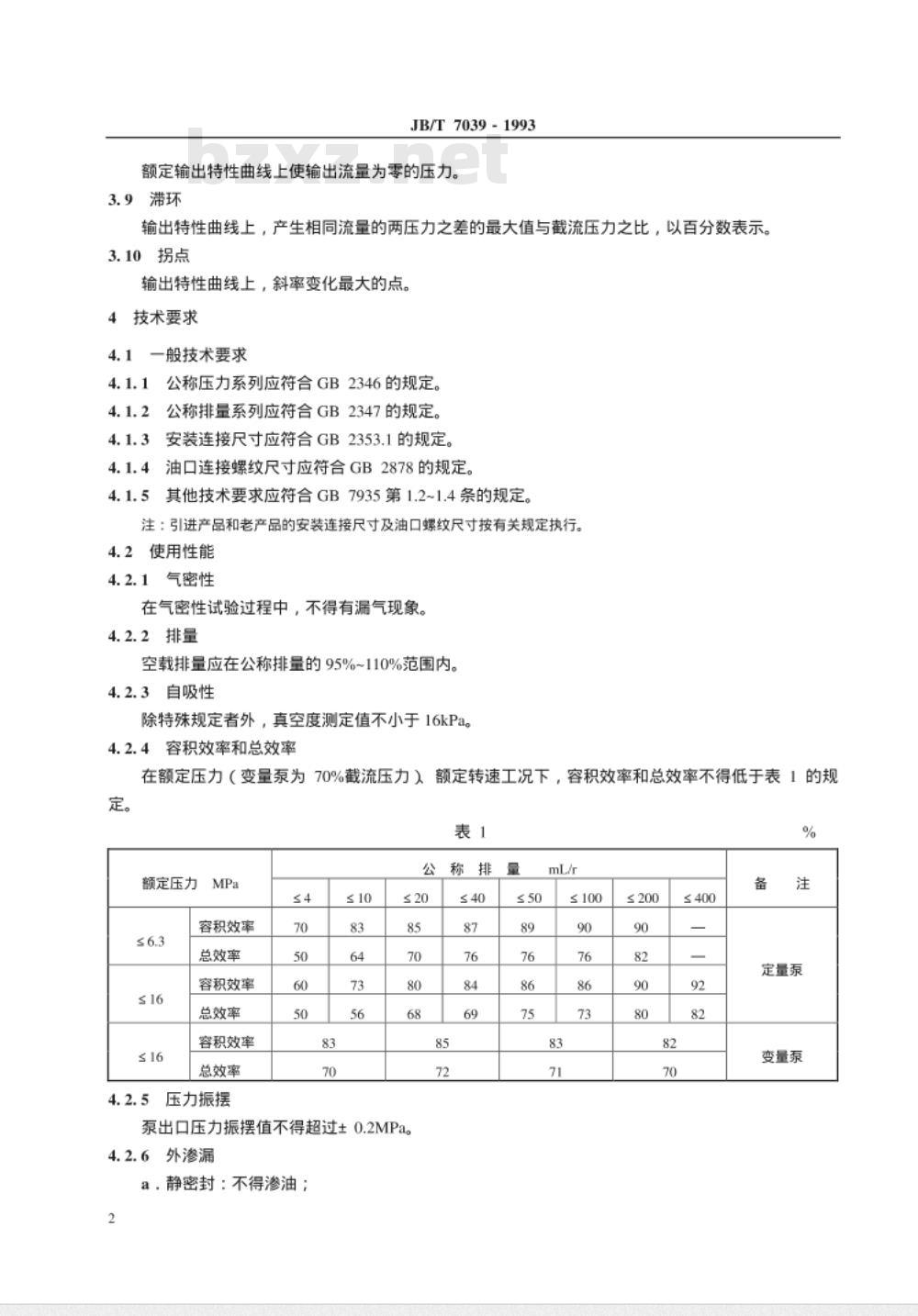

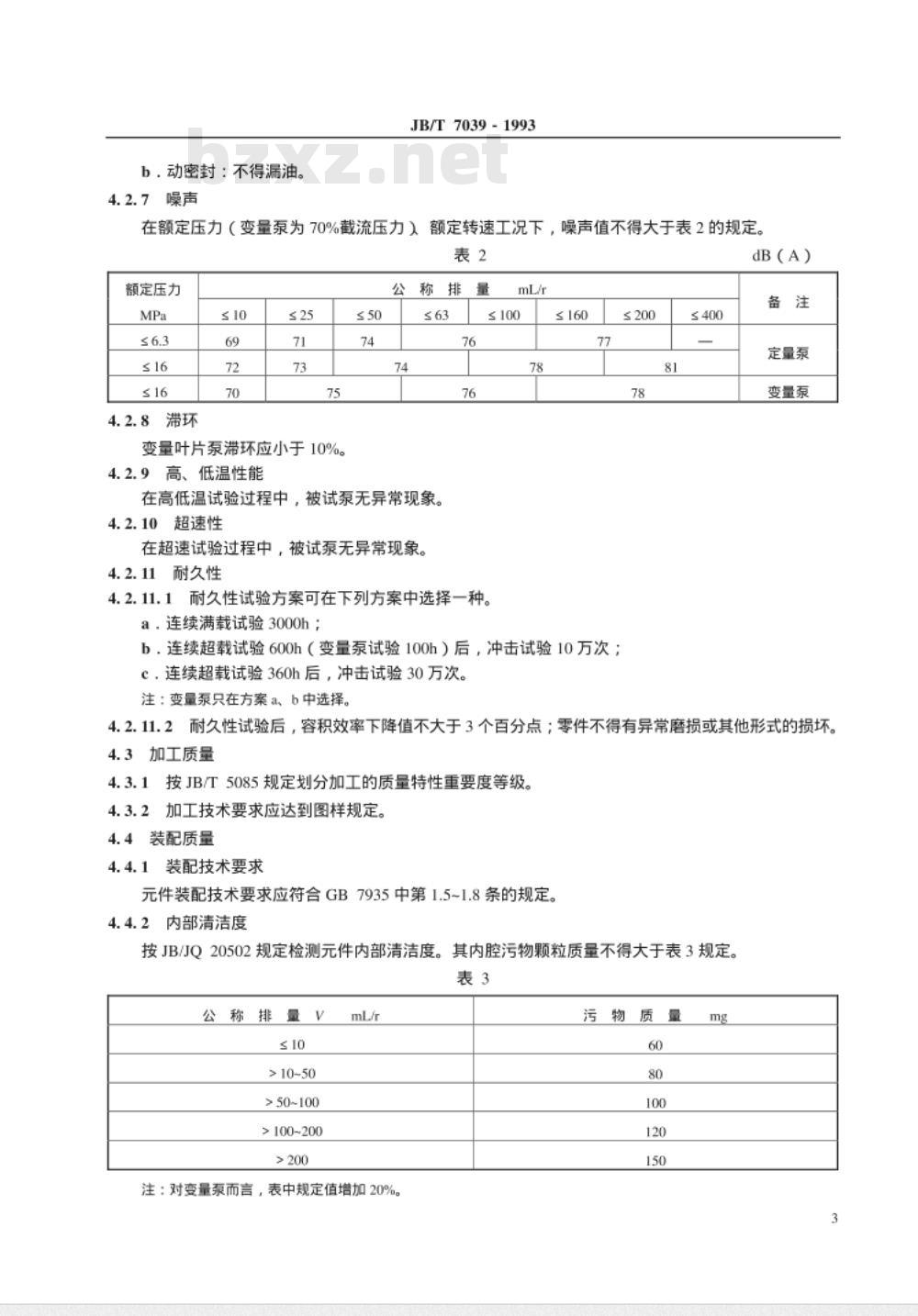

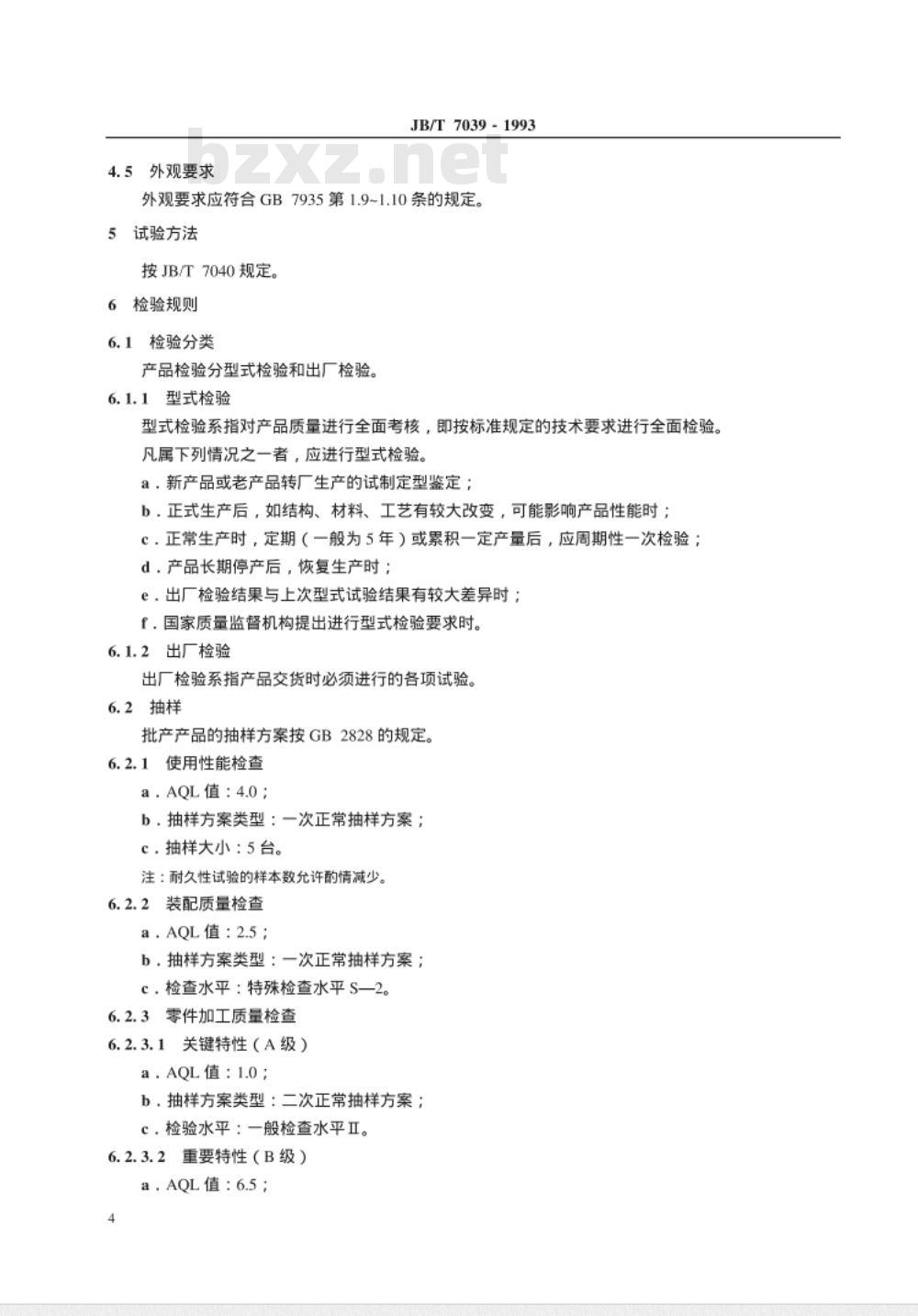

中华人民共和国机械行业标准 JB/T7039 - 1993 液压叶片泵 1 主题内容与适用范围 本标准规定了液压叶片泵的技术条件。适用于以液压油或性能相当的其他矿物油为工作介质的液压叶片泵。 2 引用标准 GB2346, GB2347, GB2353.1, GB2828, GB2878, GB7935, GB7936, JB/T5085, JB/T7040, JB/JQ20502。 3 术语 3.1 额定压力：液压气动系统及元件的公称压力系列，液压泵及马达公称排量系列，液压泵和马达安装法兰和轴伸的尺寸系列和标记。3.2 空载压力：不超过5%额定压力或0.5MPa的输出压力。3.3 额定转速：在额定压力、规定进油条件下，能保证设计寿命的最高转速。3.4 最低转速：保持输出稳定的额定压所允许的转速最小值。3.5 排量：泵轴每转排出的液体体积。3.6 空载排量：在空载压力下测得的实际排量。3.7 输出特性曲线：输出流量对输出压力的关系曲线。3.8 截流压力：在额定输出特性曲线上使输出流量为零的压力。3.9 滞环：输出特性曲线上，产生相同流量的两压力之差的最大值与截流压力之比，以百分数表示。3.10 拐点：输出特性曲线上，斜率变化最大的点。 4 技术要求 4.1 一般技术要求 4.1.1 公称压力系列应符合GB2346的规定。4.1.2 公称排量系列应符合GB2347的规定。4.1.3 安装连接尺寸应符合GB2353.1的规定，油口连接螺纹尺寸应符合GB2878的规定。4.1.4 其他技术要求应符合GB7935第1.2~1.4条的规定。注：引进产品和老产品的安装连接尺寸及油口螺纹尺寸按有关规定执行。 4.2 使用性能 4.2.1 气密性：在气密性试验过程中，不得有漏气现象。4.2.2 排量：空载排量应在公称排量的95%~110%范围内。4.2.3 自吸性：除特殊规定者外，真空度测定值不小于16kPa。4.2.4 容积效率和总效率：在额定压力（变量泵为70%截流压力）额定转速工况下，容积效率和总效率不得低于表1的规定。 表1 容积效率与总效率 额定压力 (MPa) ≤6.3 ≤16 ≤16 容积效率 70 83 85 总效率 50 70 68 4.2.5 压力振摆：泵出口压力振摆值不得超过±0.2MPa。 4.2.6 外渗漏： a. 静密封：不得渗油； b. 动密封：不得漏油。 4.2.7 噪声：在额定压力（变量泵为70%截流压力）额定转速工况下，噪声值不得大于表2的规定。 表2 噪声标准 额定压力 (MPa) ≤6.3 ≤16 噪声 (dB(A)) 70 72 4.2.8 滞环：变量叶片泵滞环应小于10%。 4.2.9 高、低温性能：在高低温试验过程中，被试泵无异常现象。 4.2.10 超速性：在超速试验过程中，被试泵无异常现象。 4.2.11 耐久性：耐久性试验方案可在下列方案中选择一种： a. 连续满载试验3000小时； b. 连续超载试验600小时（变量泵试验100小时）后，冲击试验10万次； c. 连续超载试验360小时后，冲击试验30万次。
