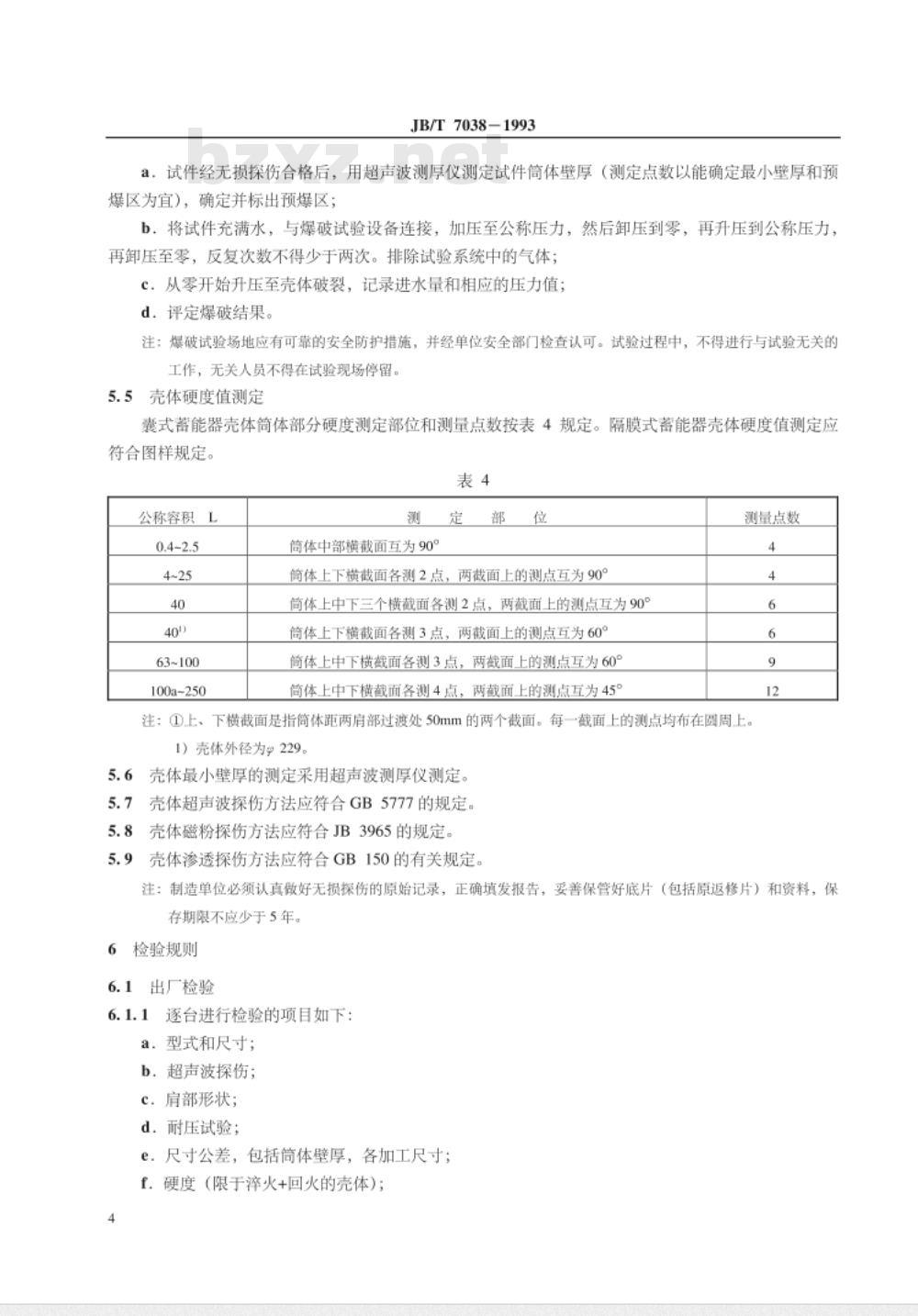

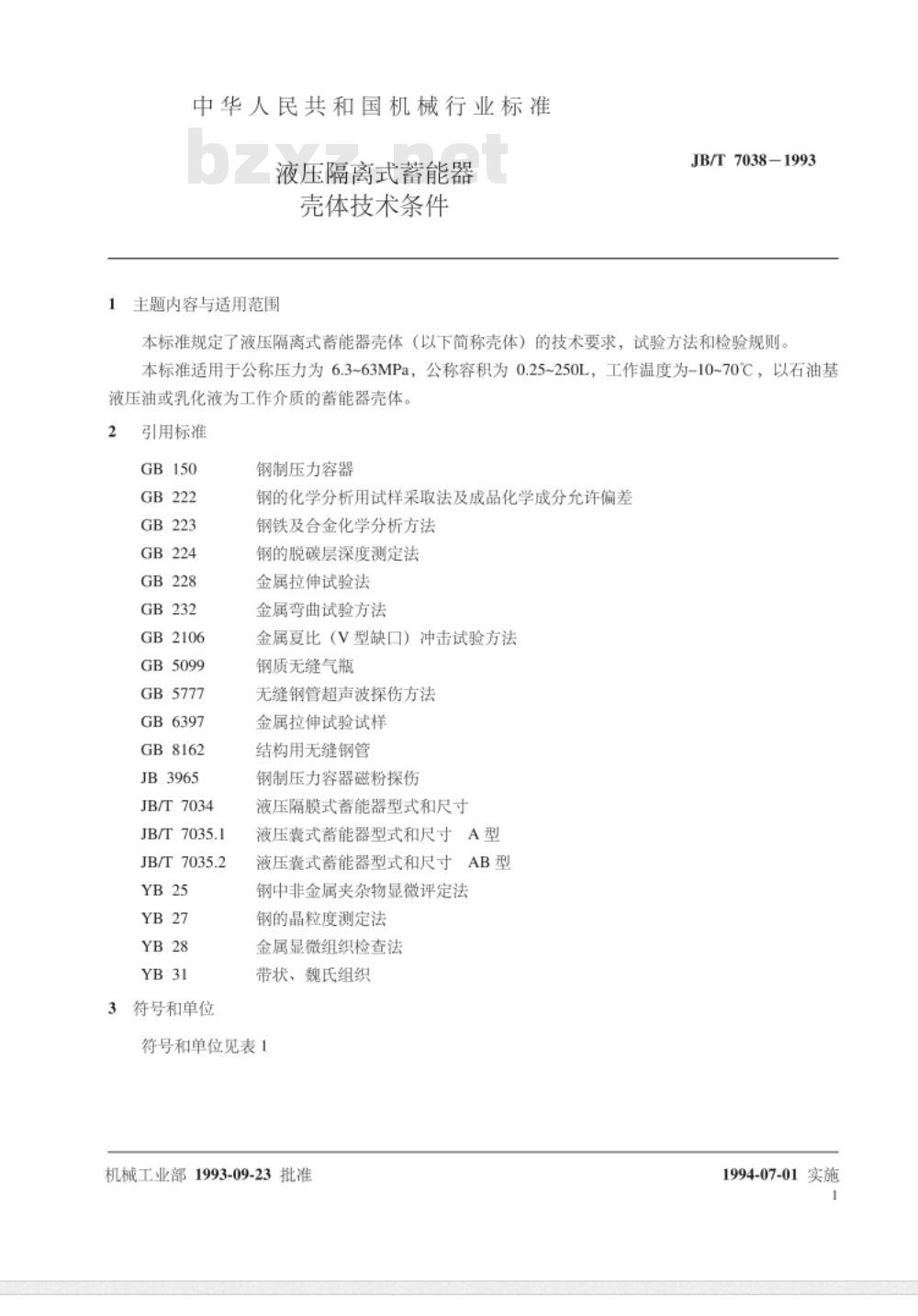

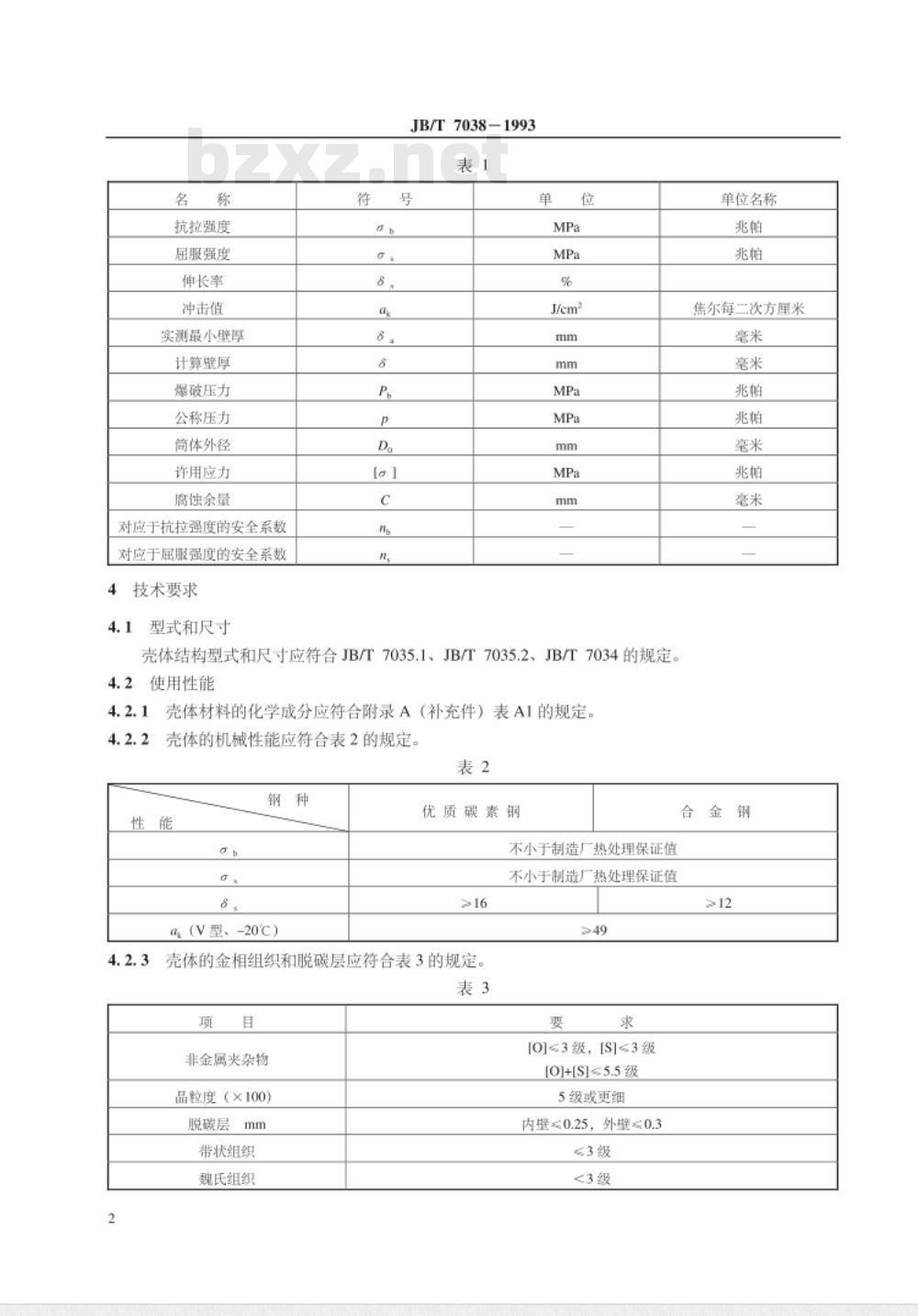

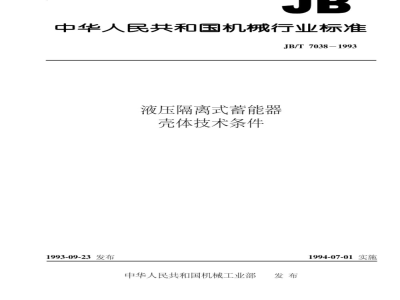

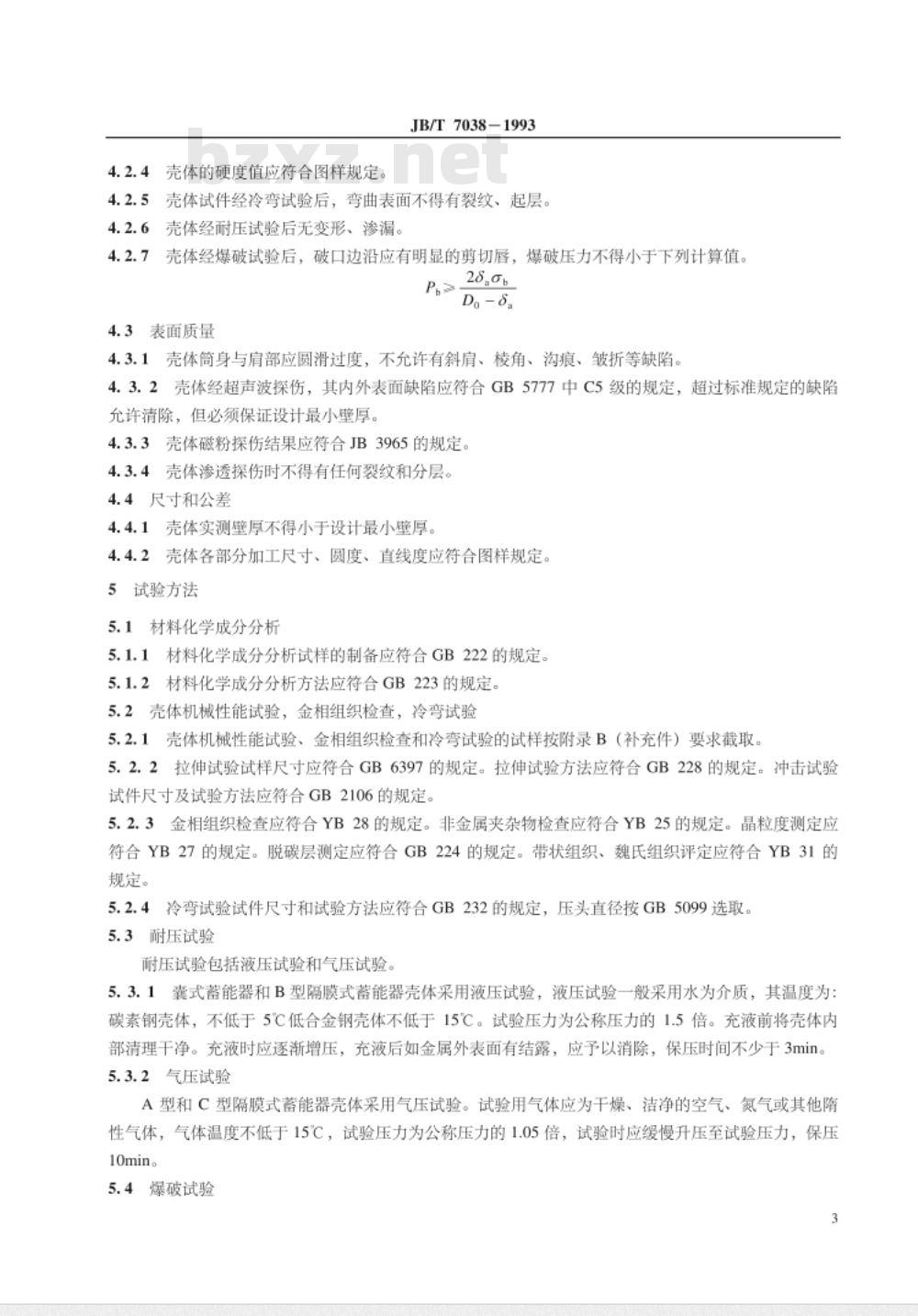

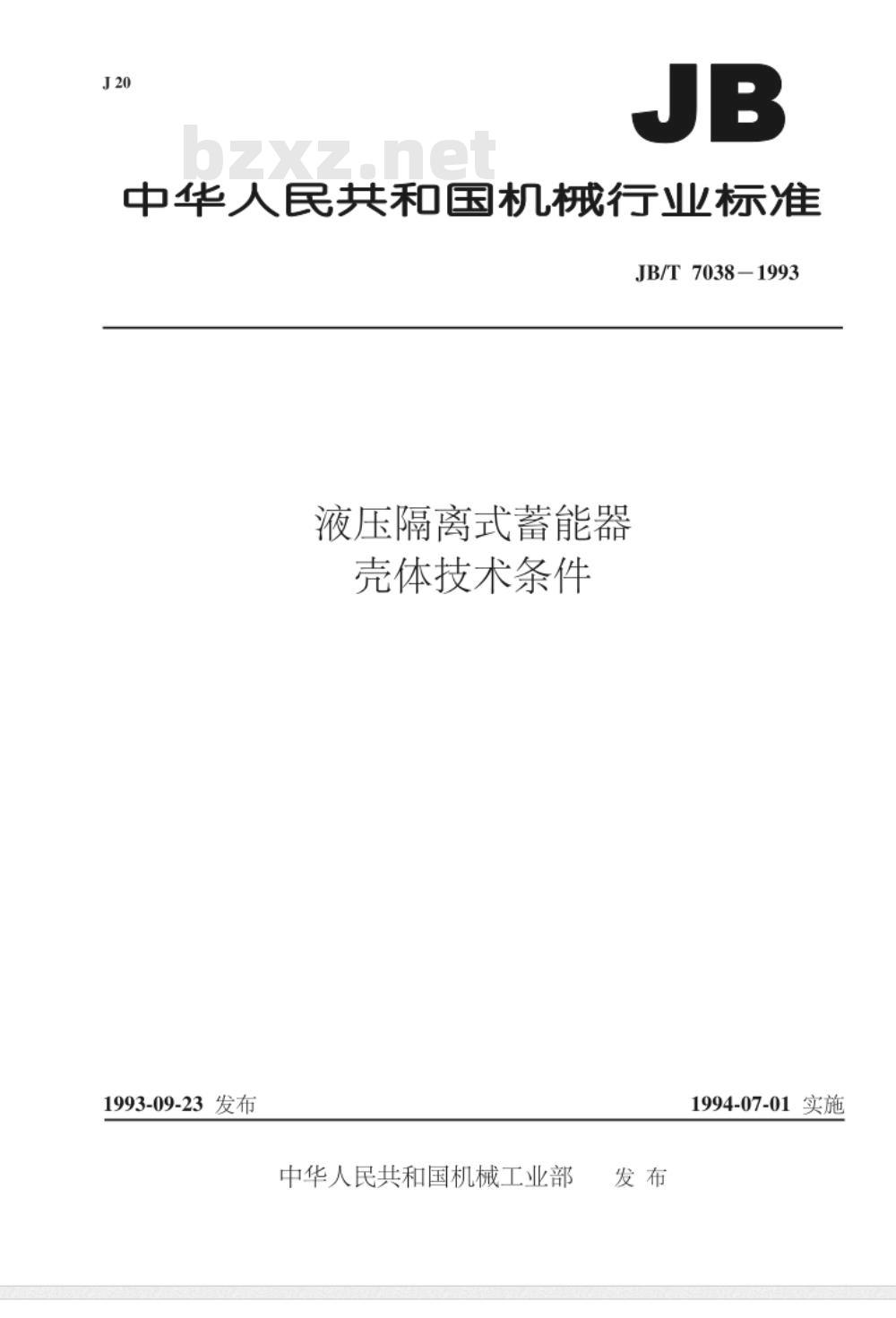

中华人民共和国机械行业标准 JB/T7038-1993 液压隔离式蓄能器 壳体技术条件 发布单位：中华人民共和国机械工业部 发布日期：1993-09-23 实施日期：1994-07-01 1 主题内容与适用范围 本标准规定了液压隔离式蓄能器壳体（以下简称壳体）的技术要求，试验方法和检验规则。适用于公称压力为6.3~63MPa，公称容积为0.25~250L，工作温度为-10~70℃，以石油基液压油或乳化液为工作介质的蓄能器壳体。 2 引用标准 GB150, GB222, GB223, GB224, GB228, GB232, GB2106, GB5099, GB5777, GB6397, GB8162, JB3965, JB/T7034, JB/T7035.1, JB/T7035.2, YB25, YB27, YB28, YB31 3 符号和单位 钢制压力容器的标准、钢的化学分析方法、钢的脱碳层深度测定、金属拉伸试验方法、无缝钢管超声波探伤方法、钢质无缝气瓶检查等相关内容。 表1 符号和单位 符号：p, V, 力, 量, 温度, 运动粘度 单位：兆帕(MPa), 升每分(L/min), 摄氏度(℃), 平方米每秒(m²/s) 4 技术要求 4.1 型式和尺寸 壳体结构型式和尺寸应符合JB/T7035.1、JB/T7035.2、JB/T7034的规定。 4.2 使用性能 4.2.1 壳体材料的化学成分应符合附录A（补充件）表A1的规定。 4.2.2 壳体的机械性能应符合表2的规定。 表2 壳体机械性能要求 性能：抗拉强度、屈服强度、伸长率、冲击值、实测最小壁厚、计算壁厚、爆破压力、公称压力、筒体外径、许用应力、腐蚀余量等。 4.2.3 壳体的金相组织和脱碳层应符合表3的规定。 表3 金相组织要求 项目：非金属夹杂物、晶粒度、脱碳层、带状组织、魏氏组织等。 4.3 表面质量 4.3.1 壳体筒身与肩部应圆滑过渡，不允许有斜肩、棱角、沟痕、皱折等缺陷。 4.3.2 壳体经超声波探伤，其内外表面缺陷应符合GB5777中C5级的规定。 4.3.3 壳体磁粉探伤结果应符合JB3965的规定。 4.3.4 壳体渗透探伤时不得有任何裂纹和分层。 4.4 尺寸和公差 4.4.1 壳体实测壁厚不得小于设计最小壁厚。 4.4.2 壳体各部分加工尺寸、圆度、直线度应符合图样规定。 5 试验方法 5.1 材料化学成分分析 5.1.1 材料化学成分分析试样的制备应符合GB222的规定。 5.1.2 材料化学成分分析方法应符合GB223的规定。 5.2 壳体机械性能试验，金相组织检查，冷弯试验 5.2.1 壳体机械性能试验、金相组织检查和冷弯试验的试样按附录B（补充件）要求截取。 5.2.2 拉伸试验试样尺寸应符合GB6397的规定。 5.2.3 金相组织检查应符合YB28的规定。非金属夹杂物检查应符合YB25的规定。晶粒度测定应符合YB27的规定。脱碳层测定应符合GB224的要求。
