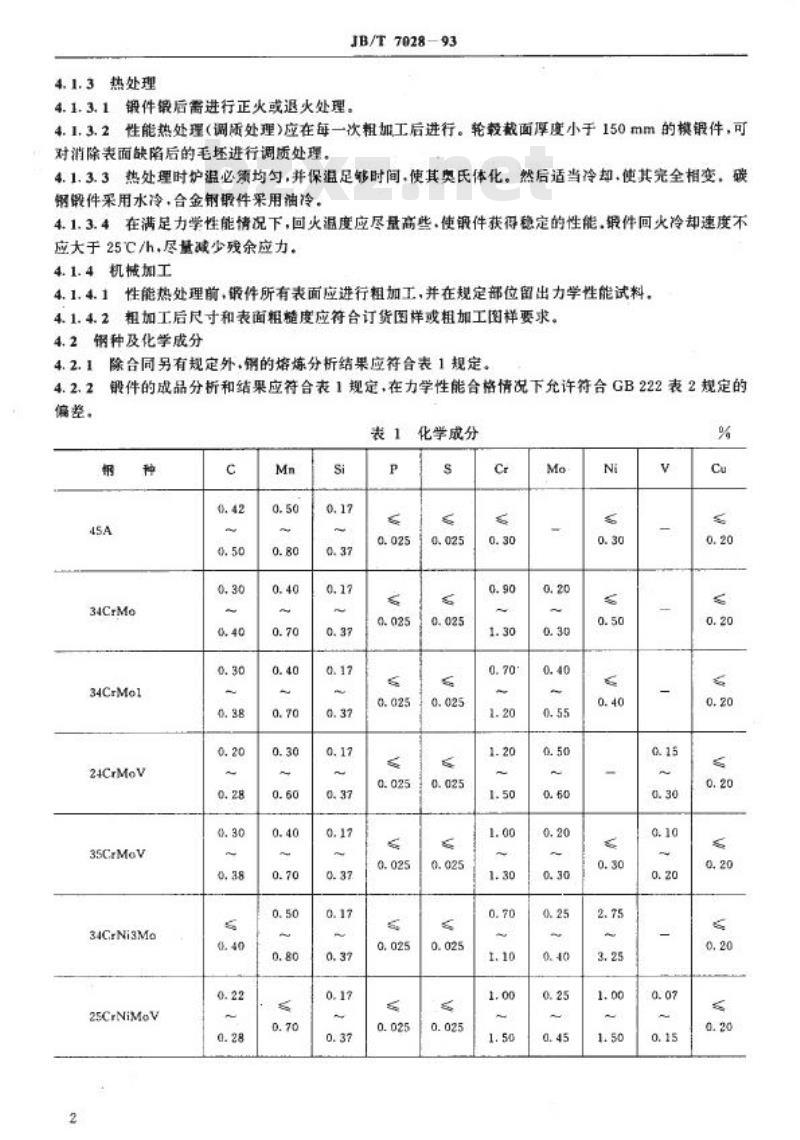

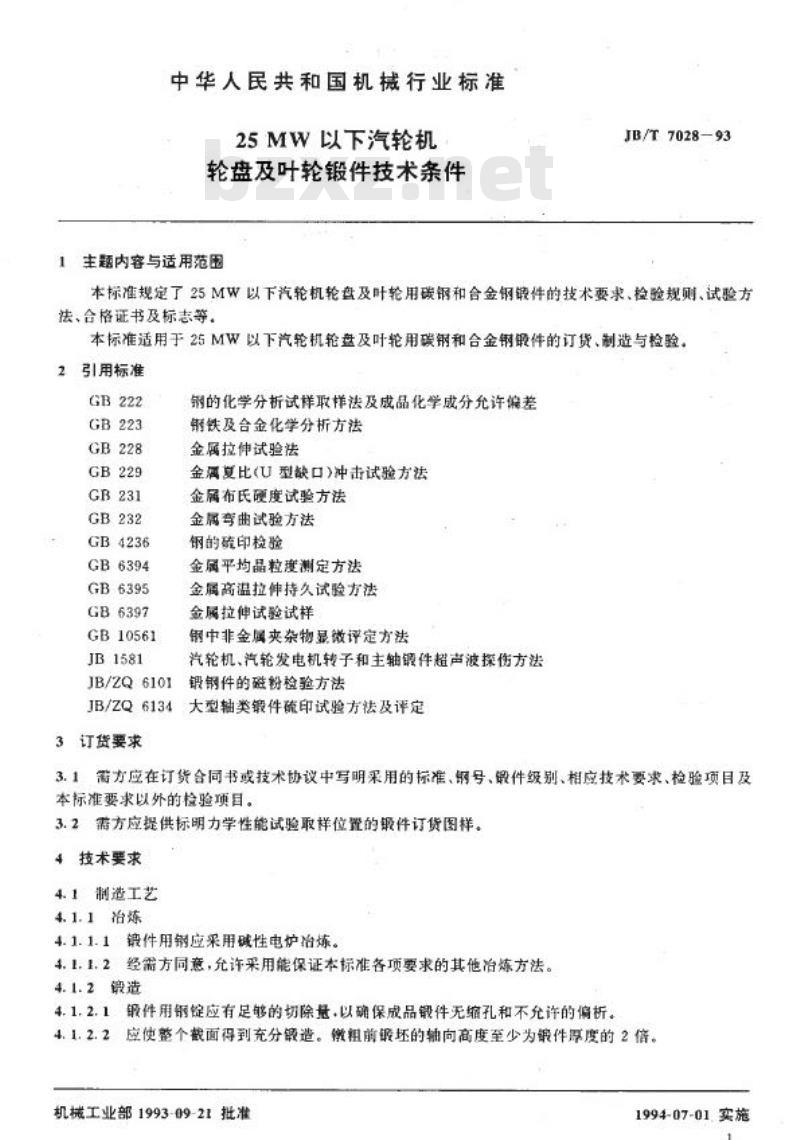

中华人民共和国机械行业标准 JB/T7028-93《25MW以下汽轮机轮盘及叶轮锻件技术条件》于1993-09-21发布，1994-07-01实施，由中华人民共和国机械工业部批准。本标准规定了25MW以下汽轮机轮盘及叶轮用碳钢和合金钢锻件的技术要求、检验规则、试验方法、合格证书及标志，适用于轮盘及叶轮的订货、制造与检验。 1 主题内容与适用范围 本标准适用于25MW以下汽轮机轮盘及叶轮的订货、制造和检验，涵盖碳钢及合金钢锻件的技术要求及检验方法。 2 规范性引用文件 GB 222, GB 223, GB 228, GB 229, GB 231, GB 232, GB 4236, GB 6394, GB 6395, GB 6397, GB 10561, JB 1581, JB/ZQ 6101, JB/ZQ 6134。 3 订货要求 需方应在订货合同或技术协议中明确采用的标准、钢号、锻件级别、技术要求及检验项目，并可增加本标准以外的检验项目。需方应提供标明力学性能试验取样位置的订货图样。 4 技术要求 4.1 制造工艺 4.1.1 冶炼 4.1.1.1 锻件用钢应采用碱性电炉冶炼。4.1.1.2 经需方同意，可采用能保证本标准要求的其他冶炼方法。 4.1.2 锻造 4.1.2.1 钢锭应有足够切除量，确保成品锻件无缩孔及不允许的偏析。4.1.2.2 锻造应充分，使整个截面得到充分锻透。锁粗前轴向高度至少为锻件厚度的2倍。 4.1.3 热处理 4.1.3.1 锻件锻造后需进行正火或退火处理。4.1.3.2 性能热处理（调质处理）应在每次粗加工后进行。截面厚度小于150mm的模锻件，可在消除表面缺陷后的毛坯上进行调质处理。4.1.3.3 热处理时炉温必须均匀，保温时间足够以保证奥氏体化，并进行适当冷却使其完全相变，碳钢锻件采用水冷，合金钢锻件采用油冷。4.1.3.4 在满足力学性能情况下，回火温度应尽量高，以使锻件获得稳定性能。回火冷却速度不应大于25℃/h，以减少残余应力。 4.1.4 机械加工 4.1.4.1 性能热处理前，锻件所有表面应进行粗加工，并在规定部位留出力学性能试样。4.1.4.2 粗加工后尺寸和表面粗糙度应符合订货图样或粗加工图样要求。 4.2 钢种及化学成分 除合同另有规定外，钢的熔炼分析结果应符合表1规定。锻件成品分析结果应符合表1规定，在力学性能合格情况下允许符合GB222表2规定的偏差。 表1 化学成分（质量分数%） 钢种 C Mn Si P S Cr Mo Ni V 45A 0.42 0.50 0.17 0.025 0.025 0.30 0.20 0.30 0.15 34CrMo 0.50 0.80 0.37 0.025 0.025 0.90 0.30 0.50 0.30 34CrMo1 0.30 0.40 0.17 0.025 0.025 1.30 0.40 0.40 0.10 24CrMoV 0.40 0.70 0.37 0.025 0.025 0.70 0.55 2.75 - 35CrMoV 0.30 0.40 0.17 0.025 0.025 1.20 0.50 3.25 - 34CrNi3Mo0.38 0.70 0.37 0.025 0.025 1.20 0.60 1.00 - 25CrNiMoV0.20 0.30 0.17 0.025 0.025 1.50 0.20 1.50 -
