标准号: JB/T 7021.1-1993

中文名称:块式制动器 连接尺寸

标准类别:机械行业标准(JB)

英文名称: Block brake connection dimensions

标准状态:已作废

发布日期:1993-09-21

实施日期:1994-07-01

作废日期:2007-02-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:31.25 KB

相关标签: 块式 制动器 连接 尺寸

标准分类号

中标分类号:机械>>通用零部件>>J19联轴器、制动器与变速器

关联标准

替代情况:原标准号GB 6332.1-1986;被JB/T 7021-2006代替

采标情况:neq DIN 15435.1-80

出版信息

页数:4页

标准价格:8.0 元

相关单位信息

发布部门:北京起重运输机械研究所

标准简介

本标准规定了块式制动器连接尺寸。 本标准适用于各种驱动方式的块式制动器。 JB/T 7021.1-1993 块式制动器 连接尺寸 JB/T7021.1-1993

标准内容

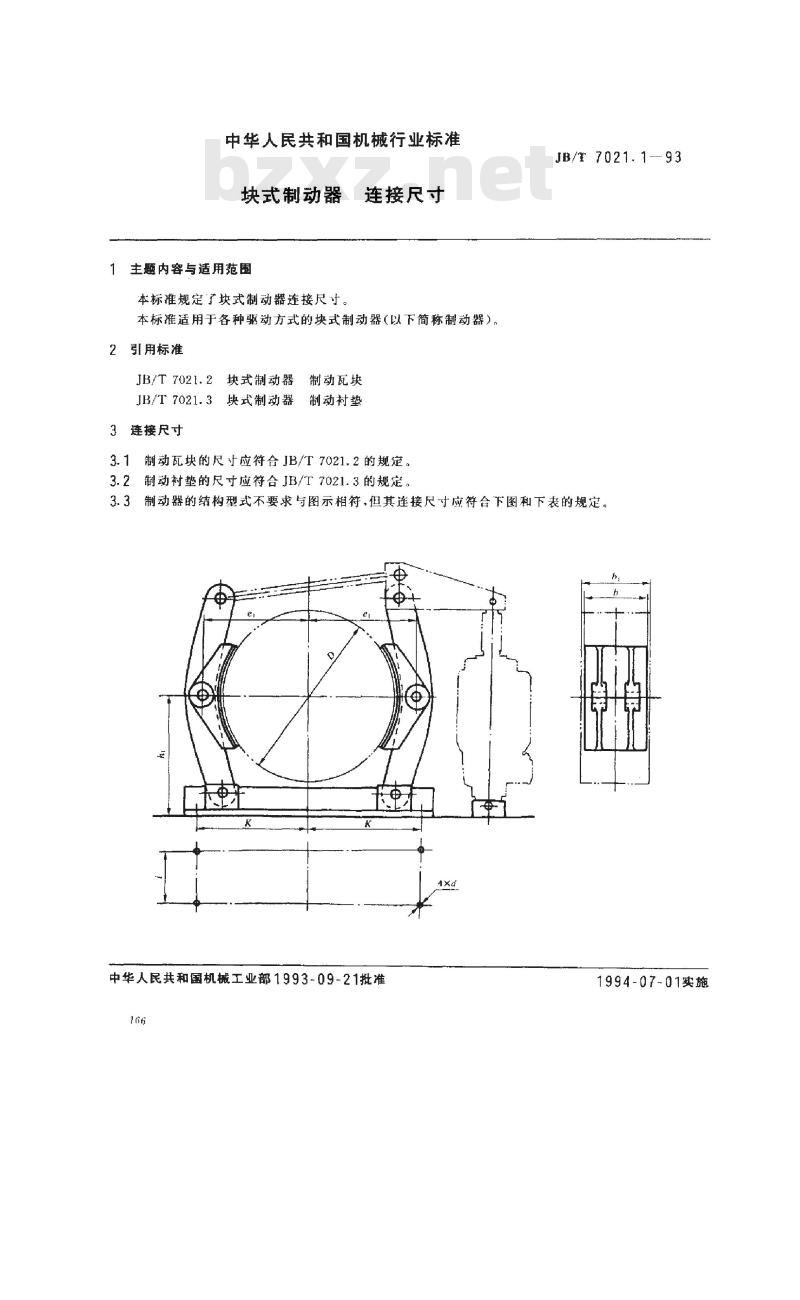

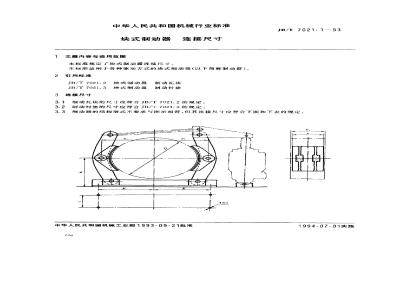

中华人民共和国机械行业标准
块式制动器
主题内容与适用范围
本标准规定了块式制动器的连接尺寸,适用于各种驱动方式的块式制动器(以下简称制动器)。

2 引用标准
JB/T7021.2 块式制动器制动瓦块
JB/T7021.3 块式制动器制动衬垫

3 连接尺寸
3.1 制动瓦块尺寸应符合 JB/T7021.2 的规定。
3.2 制动衬垫尺寸应符合 JB/T7021.3 的规定。wwW.bzxz.Net
3.3 制动器结构型式不要求与图示完全相符,但连接尺寸应符合下图和下表规定。

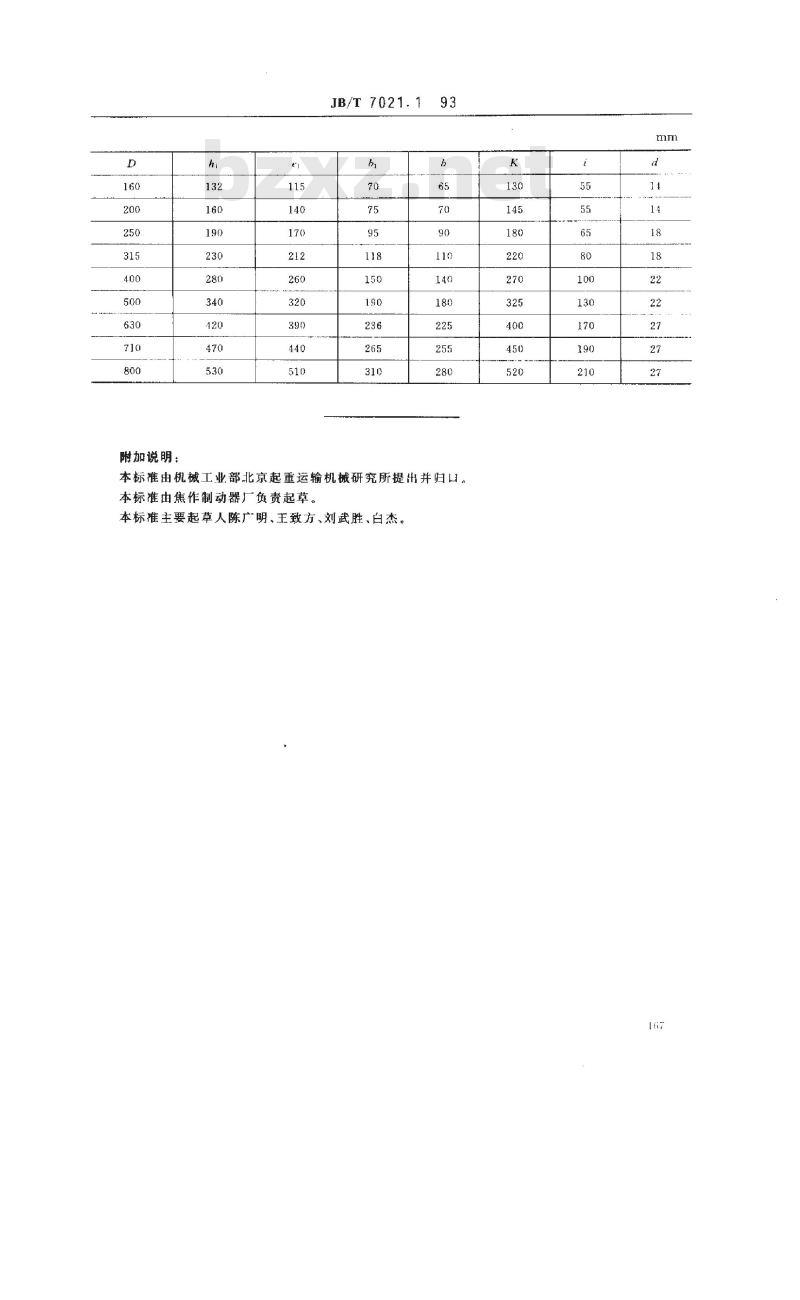

连接尺寸表(示例)
d (mm):14, 14, 18, 18, 22, 22, 27, 27
h (mm):132, 160, 190, 230, 280, 340, 470, 530
其他尺寸参考:160, 200, 250, 315, 400, 500, 630, 710, 800

附加说明:
本标准由机械工业部北京起重运输机械研究所提出,由焦作制动器厂负责起草。主要起草人:陈广明、王致方、刘武胜、白杰。
