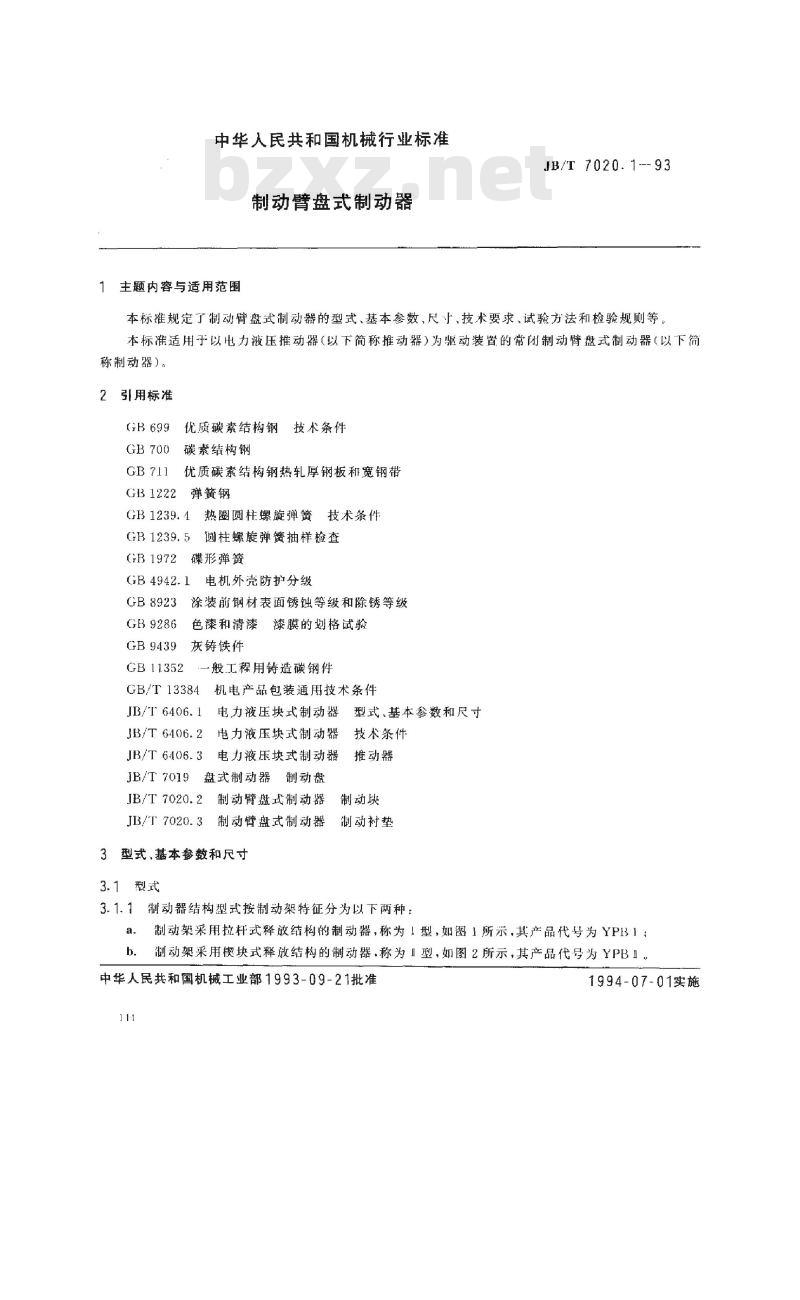

中华人民共和国机械行业标准
制动臂盘式制动器
主题内容与适用范围
JB/T 7020.1-93
本标准规定了制动臂盘式制动器的型式、基本参数、尺寸、技术要求、试验方法和检验规则。本标准适用于以电力波压推动器（以下简称推动器）为驱动装置的常闭制动臂盘式制动器（以下简称制动器）。

2 引用标准
GB699 优质碳素结构钢技术条件
GB700 碳素结构钢
GB711 优质碳素结构钢热轧厚钢板和宽钢带
GB1222 弹簧钢
GB1239.4 热圈圆柱螺旋弹簧技术条件
GB1239.5 圆柱螺旋弹簧抽样检查
GB1972 碟形弹簧
GB4942.1 电机外壳防护分级
GB8923 涂装前钢材表面锈蚀等级和除锈等级
GB9286 色漆和清漆漆膜的划格试验
GB9439 灰铸铁件
GB11352 一般工程用铸造碳钢件
GB/T13384 机电产品包装通用技术条件
JB/T 6406.1 电力被压块式制动器型式、基本参数和尺寸
JB/T 6406.2 电力液压块式制动器技术条件
JB/T 6406.3 电力液压块式制动器推动器
JB/T7019 盘式制动器制动盘
JB/T7020.2 制动臂盘式制动器制动块
JB/T 7020.3 制动臂盘式制动器制动衬垫

3 型式、基本参数和尺寸
3.1 型式
3.1.1 制动器结构型按制动架特征分为以下两种：

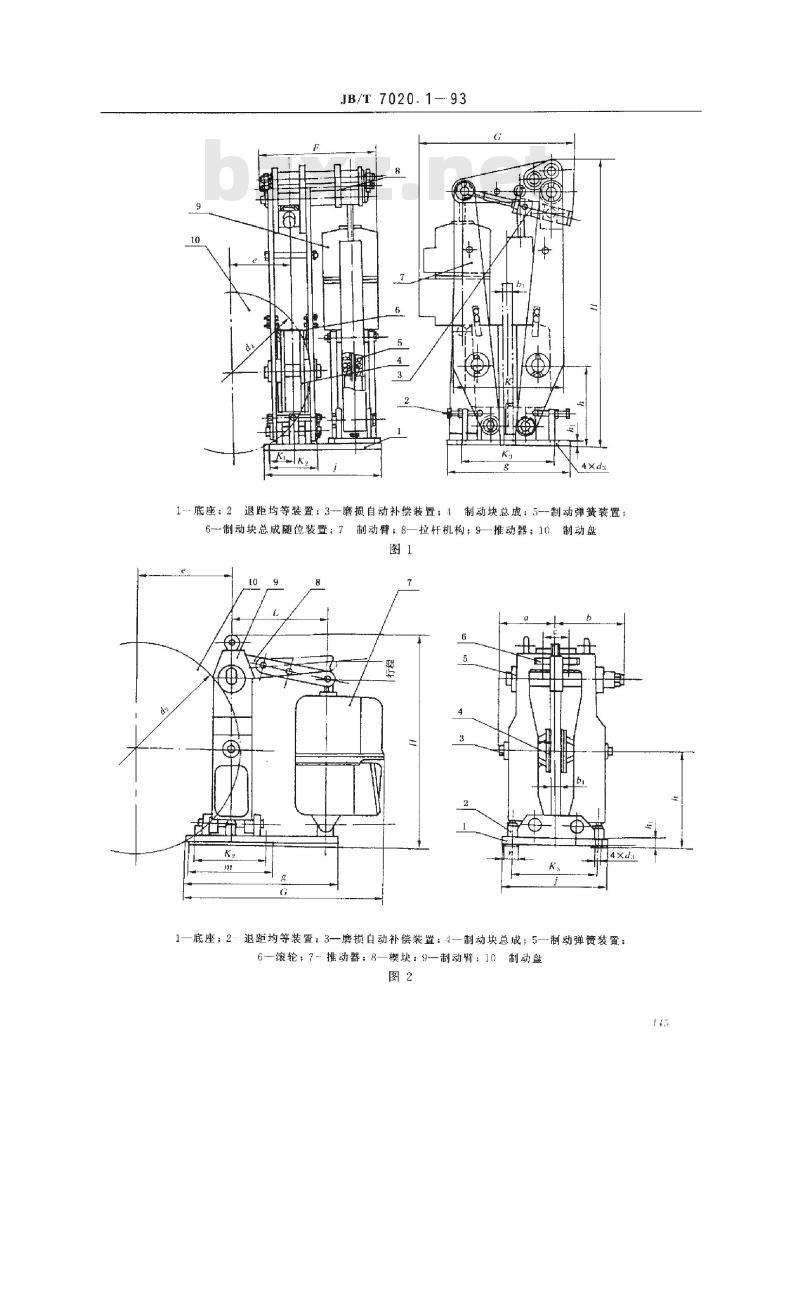

a. 制动架采用拉杆式释放结构的制动器，称为1型，如图1所示，产品代号为YP13；Www.bzxZ.net
b. 制动架采用楔块式释放结构的制动器，称为2型，如图2所示，产品代号为YPB。

制动器主要部件包括：底座、退距均等装置、磨损自动补偿装置、制动块总成、制动弹簧装置、制动块总成随位装置、制动臂、拉杆机构或楔块、推动器、制动盘等。

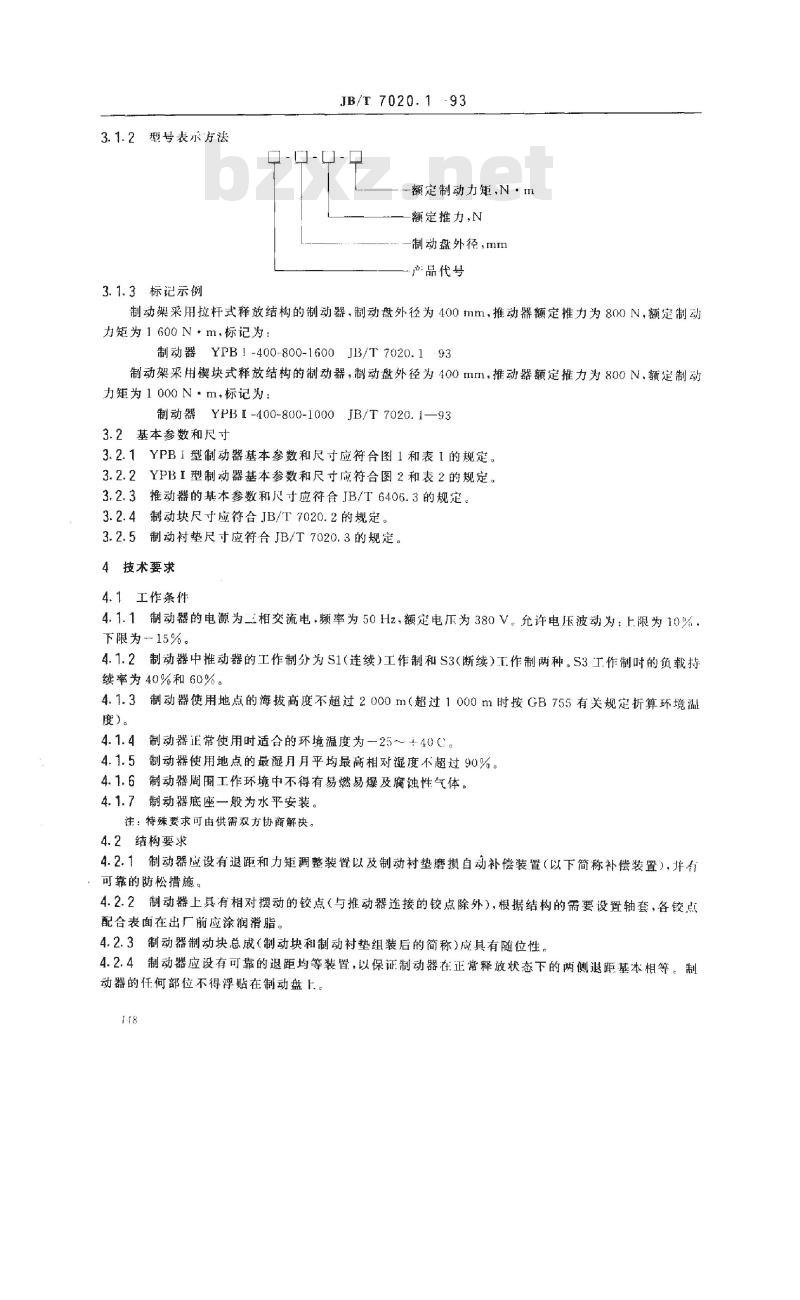

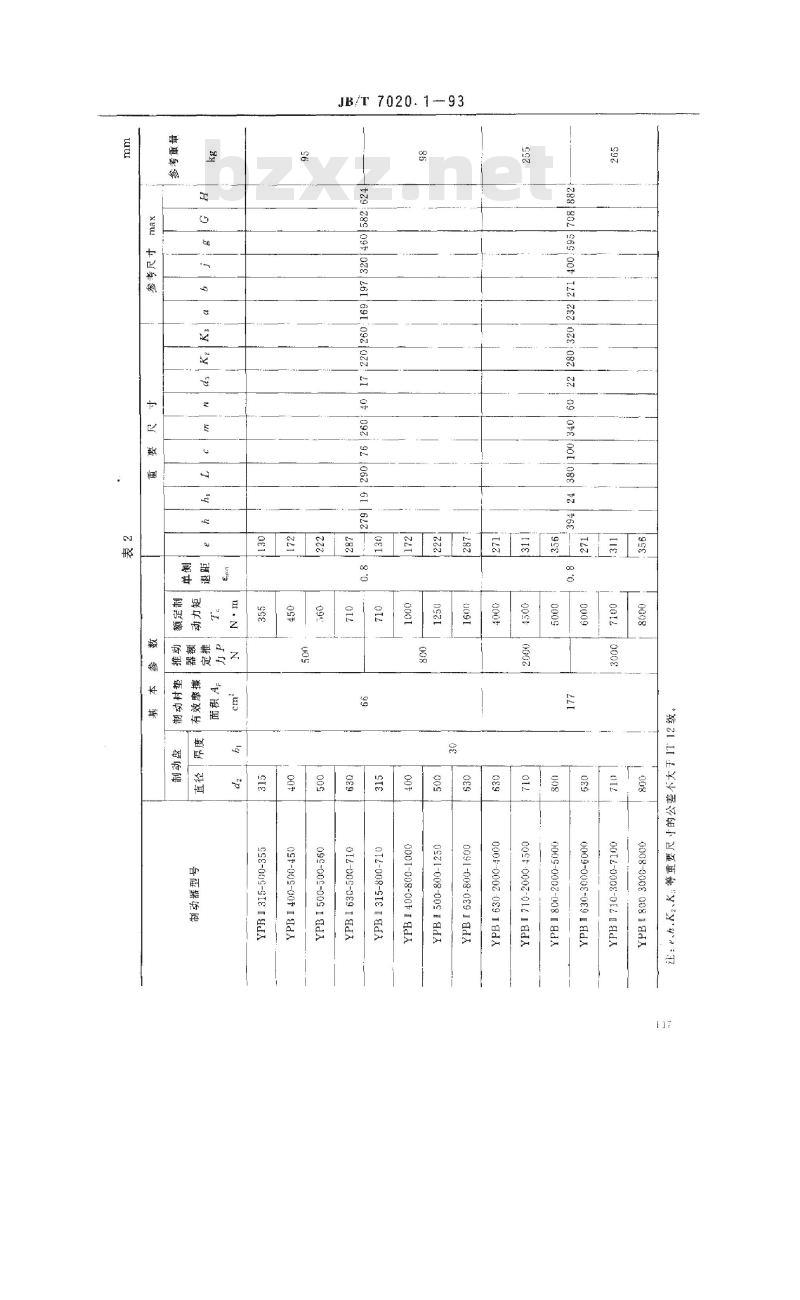

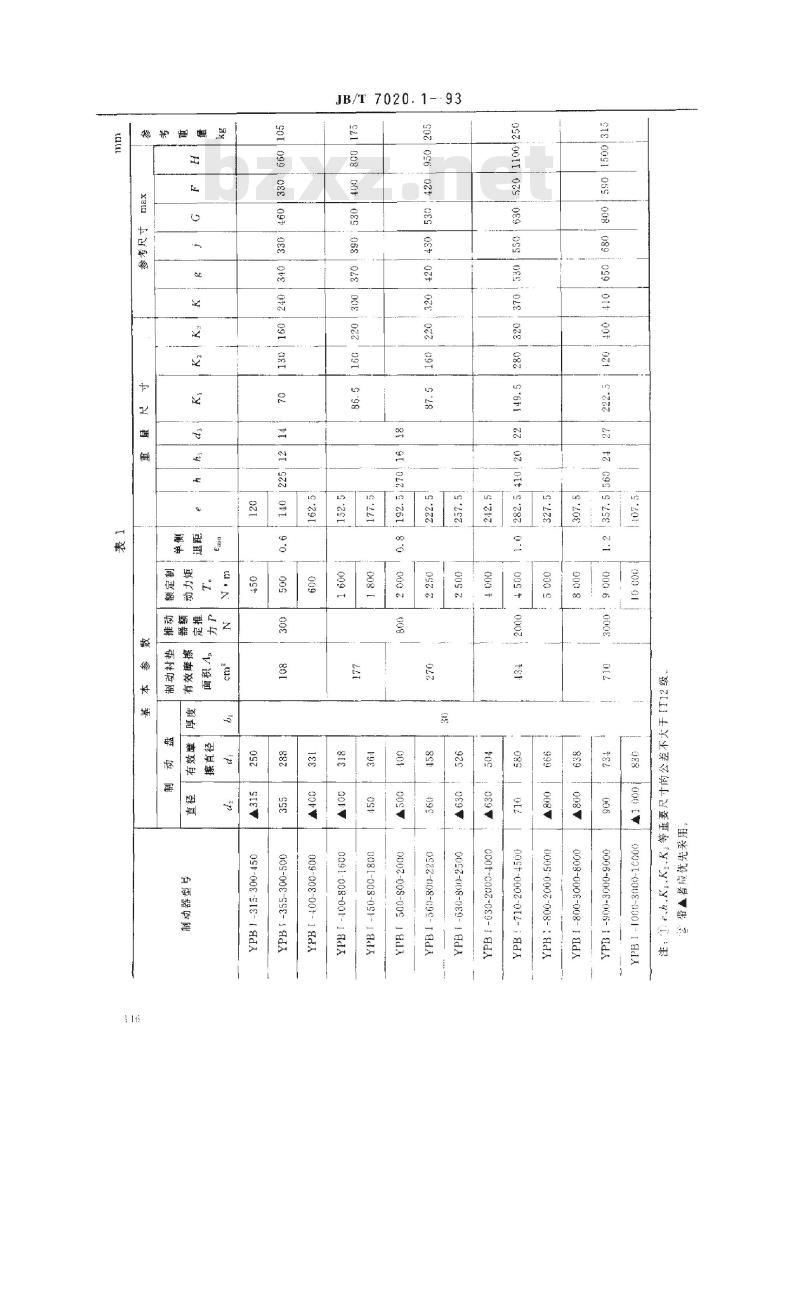

3.1.2 型号表示方法
3.1.3 标记示例

JB/T 7020.1-93
额定制动力矩，N·m
额定推力
