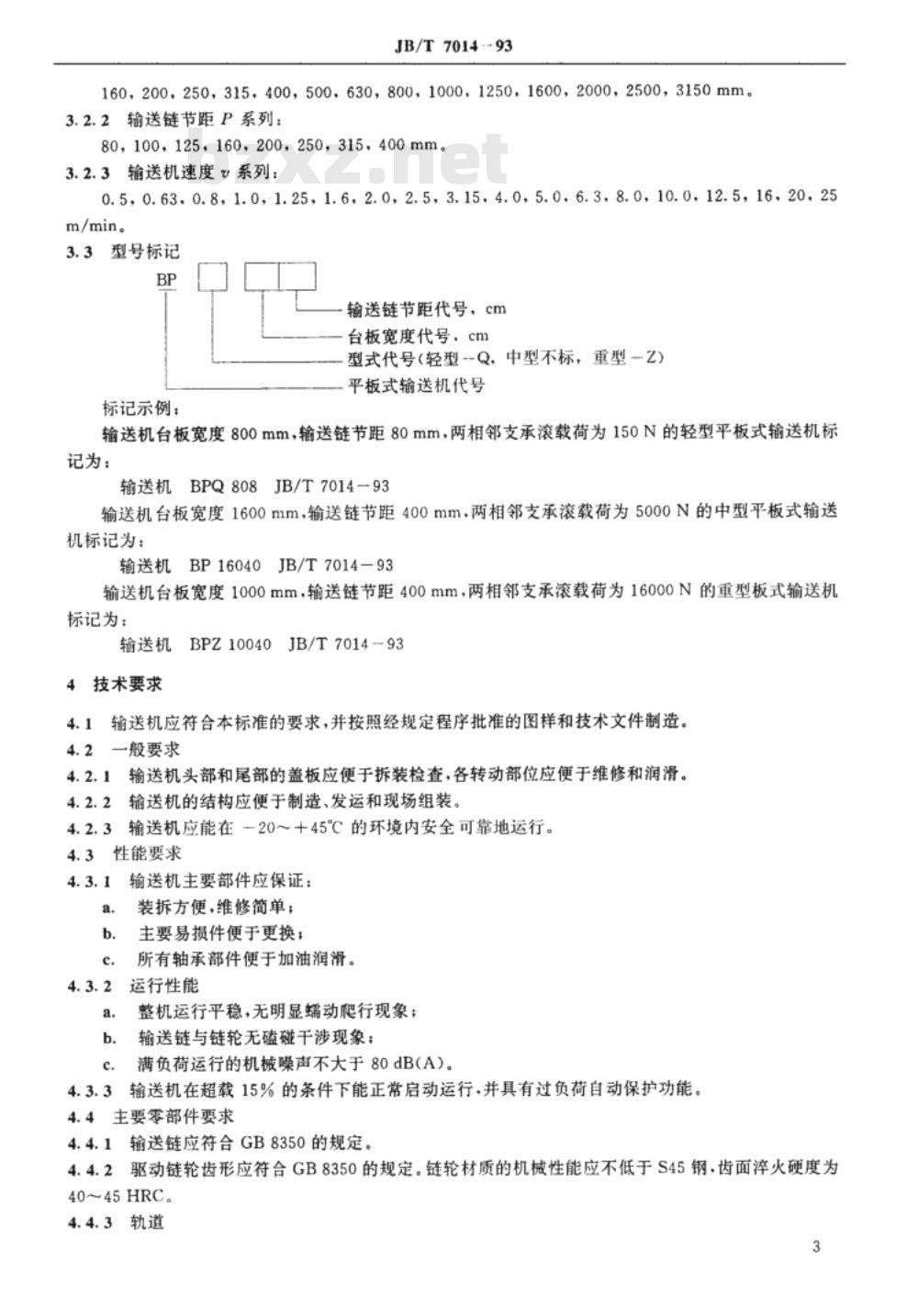

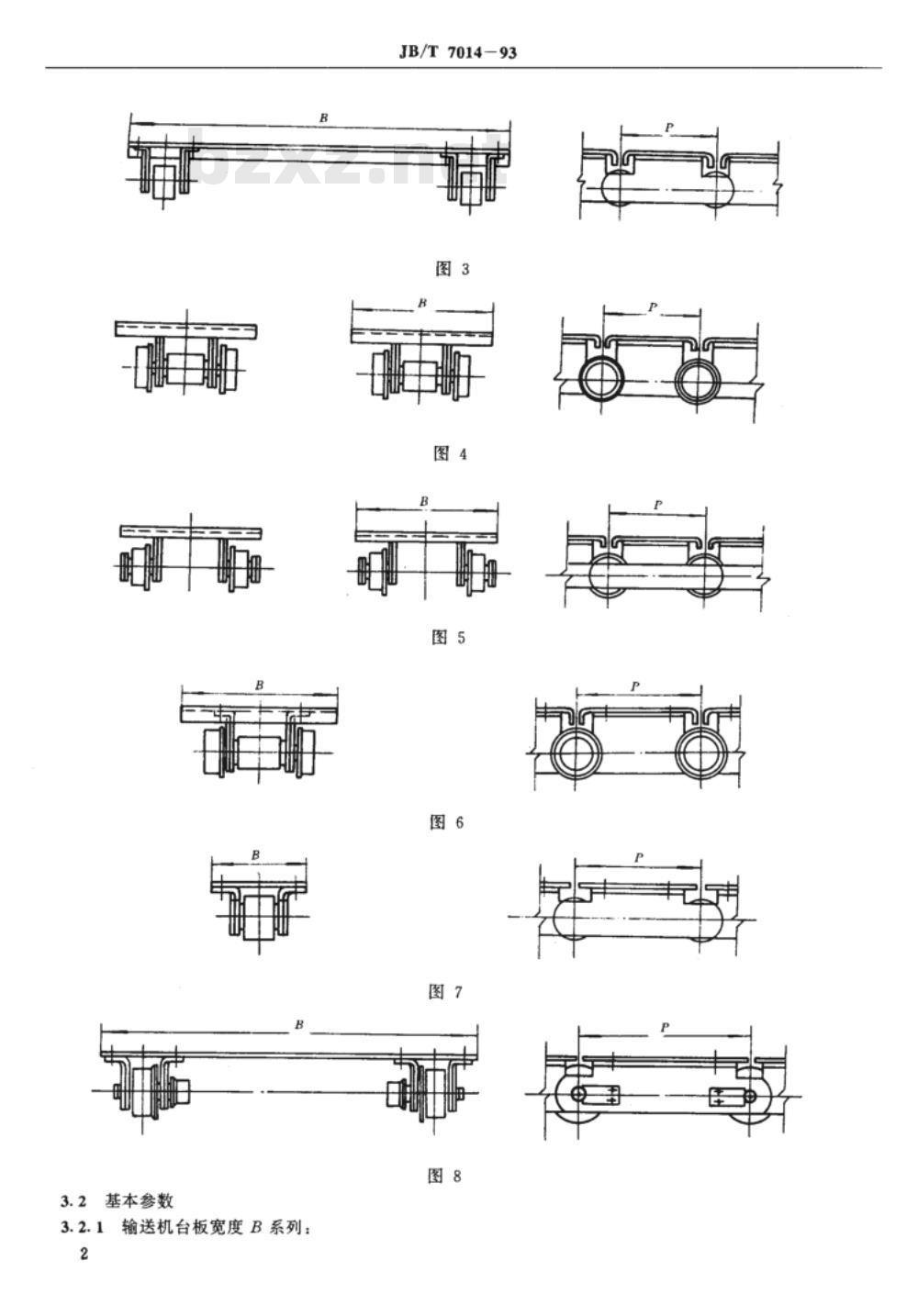

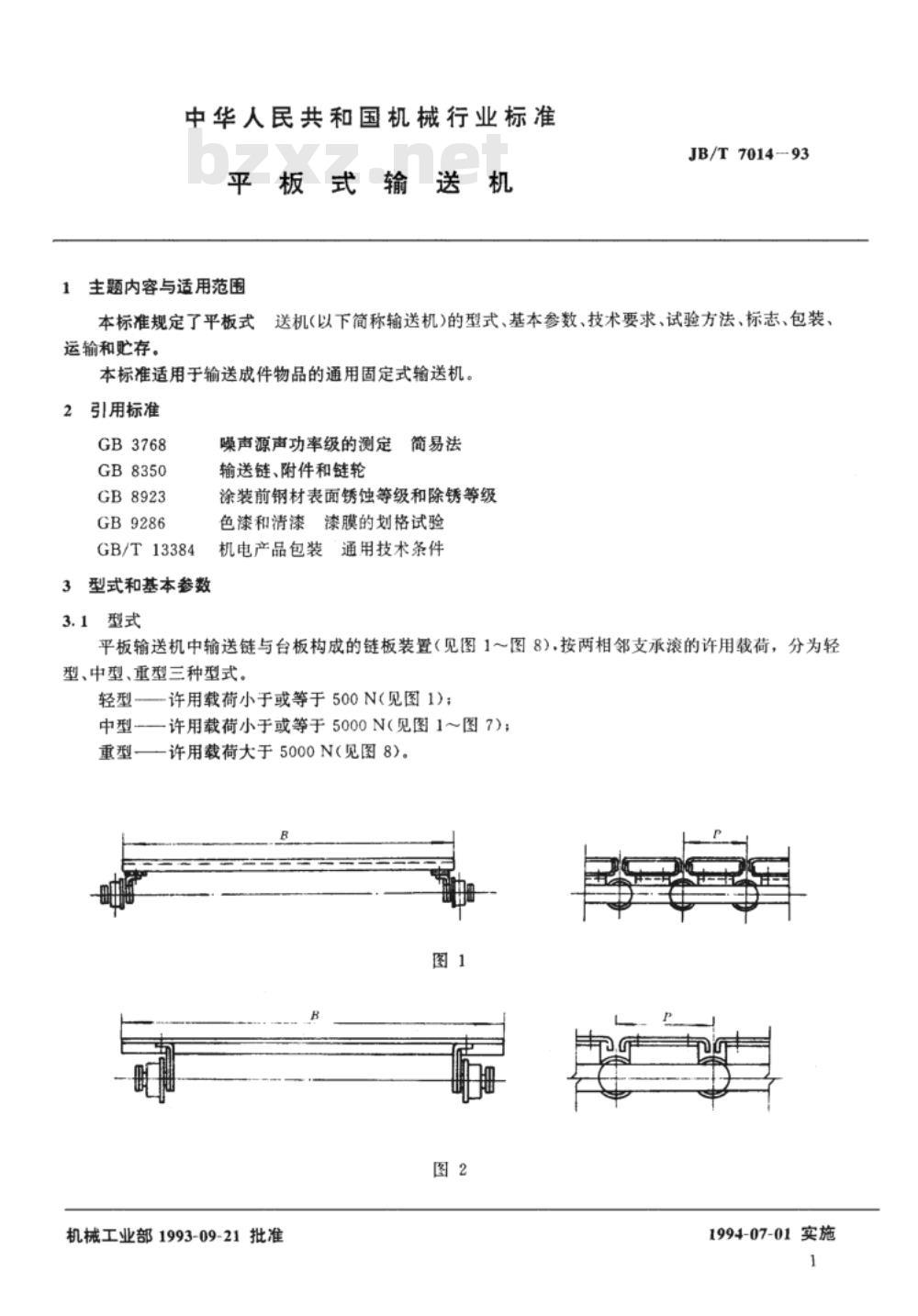

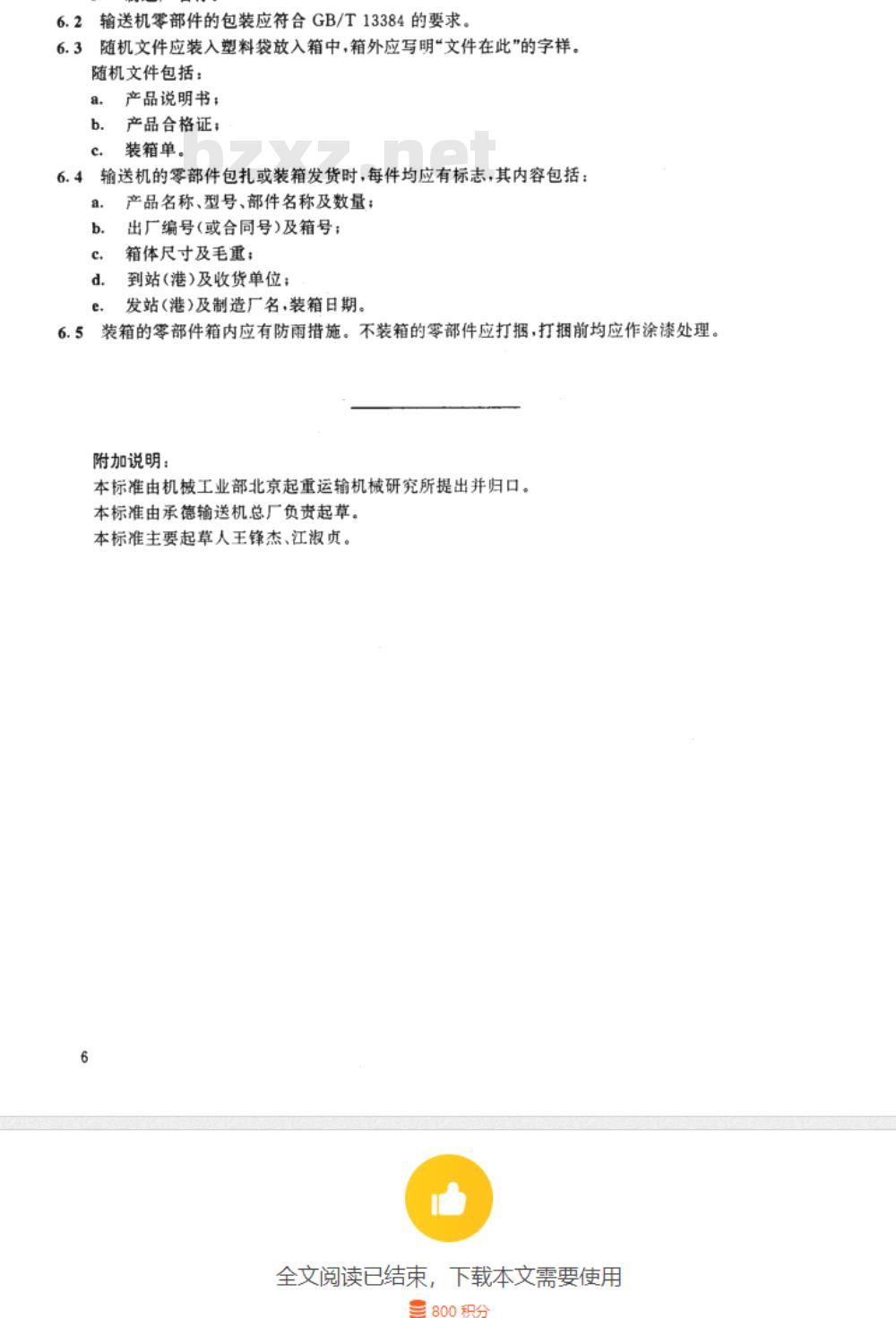

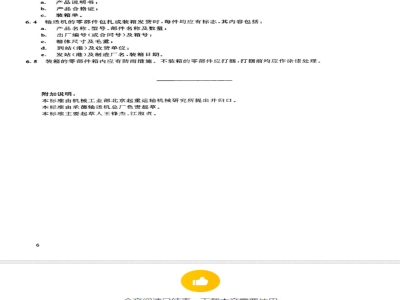

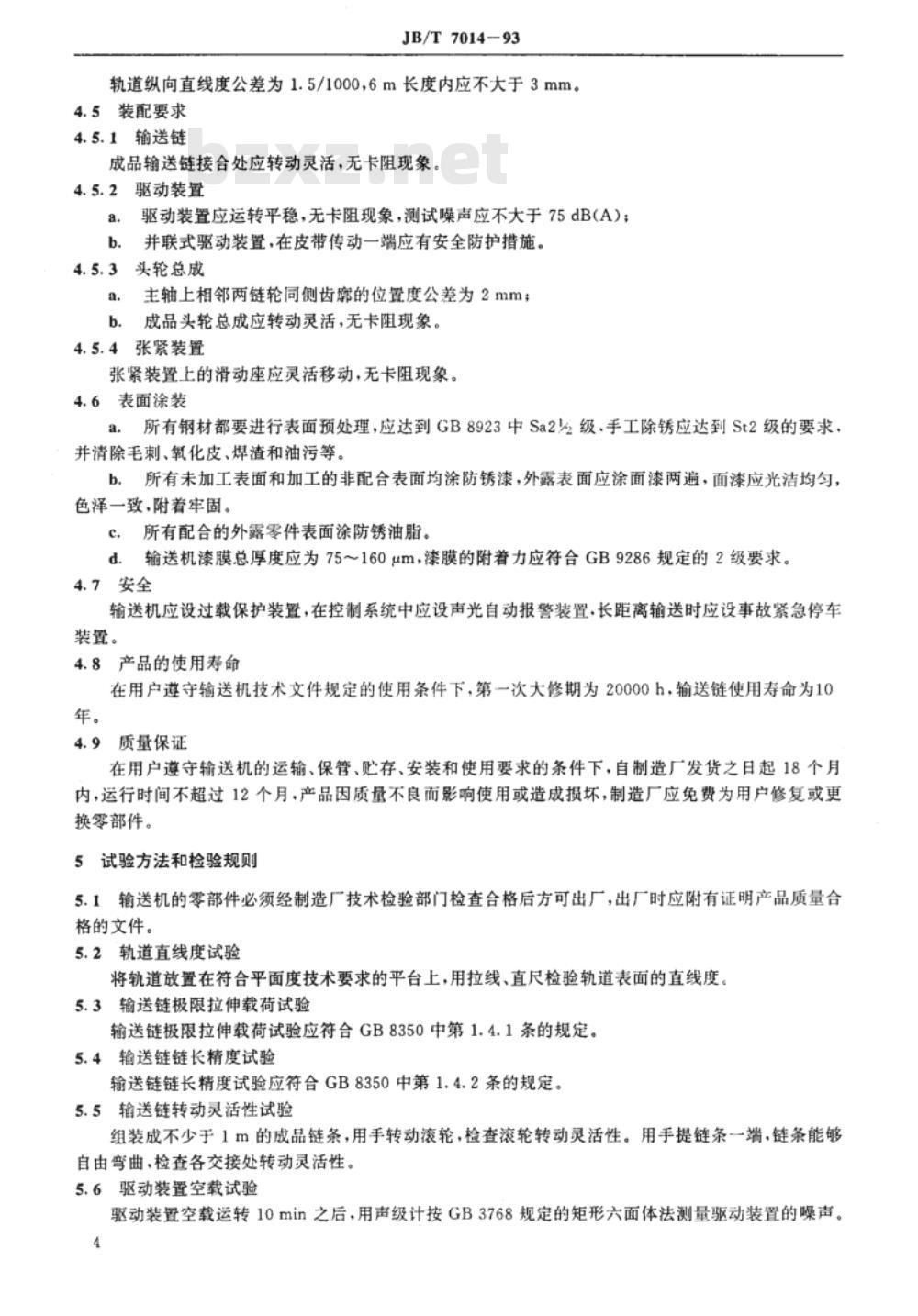

中华人民共和国机械行业标准 JB/T7014-93 平板式输送机 1993-09-21发布 1994-07-01实施 中华人民共和国机械工业部发布 1 主题内容与适用范围 本标准规定了平板式输送机（以下简称输送机）的型式、基本参数、技术要求、试验方法、标志、包装、运输及贮存。本标准适用于输送成件物品的通用固定式输送机。 2 规范性引用文件 本标准引用以下标准：GB3768, GB8350, GB8923, GB9286, GB/T13384。 3 型式和基本参数 3.1 型式 平板输送机中输送链与台板构成链板装置，按两相邻支承滚的许用载荷分为轻型、中型、重型三种型式： - 轻型：许用载荷≤500N。 - 中型：许用载荷≤5000N。 - 重型：许用载荷>5000N。 3.2 基本参数 3.2.1 输送机台板宽度B系列：160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 mm。 3.2.2 输送链节距P系列：80, 100, 125, 160, 200, 250, 315, 400 mm。 3.2.3 输送机速度系列：0.5, 0.63, 0.8, 1.0, 1.25, 1.6, 2.0, 2.5, 3.15, 4.0, 5.0, 6.3, 8.0, 10.0, 12.5, 16, 20, 25 m/min。 3.3 型号标记 输送链节距代号(cm)、台板宽度代号(cm)及型式代号（轻型--Q，中型不标，重型--Z）。 标记示例： - 台板宽度800 mm，输送链节距80 mm，两相邻支承滚载荷150 N的轻型平板式输送机：BPQ808JB/T7014-93。 - 台板宽度1600 mm，输送链节距400 mm，两相邻支承滚载荷5000 N的中型平板式输送机：BP16040JB/T7014-93。 - 台板宽度1000 mm，输送链节距400 mm，两相邻支承滚载荷16000 N的重型平板式输送机：BPZ10040JB/T7014-93。 4 技术要求 4.1 制造要求 输送机应符合本标准要求，并按批准的图样及技术文件制造。 4.2 一般要求 4.2.1 头部和尾部盖板应便于拆装检查，各转动部位便于维修和润滑。 4.2.2 结构应便于制造、运输和现场组装。 4.2.3 能在-20～45℃环境下安全可靠运行。 4.3 性能要求 4.3.1 主要部件应保证装拆方便、维修简单，主要易损件便于更换，轴承部件便于加油润滑。 4.3.2 整机运行平稳，无明显端动爬行，输送链与链轮无干涉，满负荷运行机械噪声≤80 dB(A)。 4.3.3 超载15%条件下能正常启动，并具备过负荷自动保护功能。 4.4 主要零部件要求 4.4.1 输送链应符合GB8350规定。 4.4.2 驱动链轮齿形应符合GB8350规定，材质机械性能不低于S45钢，齿面淬火硬度40~45 HRC。 4.4.3 轨道纵向直线度公差1.5/1000，6 m长度内不大于3 mm。 4.5 装配要求 4.5.1 输送链成品链接合处应转动灵活，无卡阻现象。 4.5.2 驱动装置应运转平稳，无卡阻，测试噪声≤75 dB(A)。并联式驱动装置在皮带传动一端应有安全防护措施。 6 包装与运输 6.2 零部件包装应符合GB/T13384要求，随机文件应装入塑料袋放入箱中，箱外注明“文件在此”。 6.3 随机文件包括：产品说明书、产品合格证、装箱单。 6.4 发货时，每件均应有标志，包括产品名称、型号、部件名称及数量，出厂编号或合同号及箱号，箱体尺寸及毛重，到站及收货单位，发站及制造厂名，装箱日期。 6.5 装箱的零部件箱内应有防雨措施。不装箱的零部件应打捆，打捆前均应涂漆处理。 附加说明 本标准由机械工业部北京起重运输机械研究所提出并归口，由承德输送机总厂负责起草。主要起草人：王锋杰、江淑贞。
