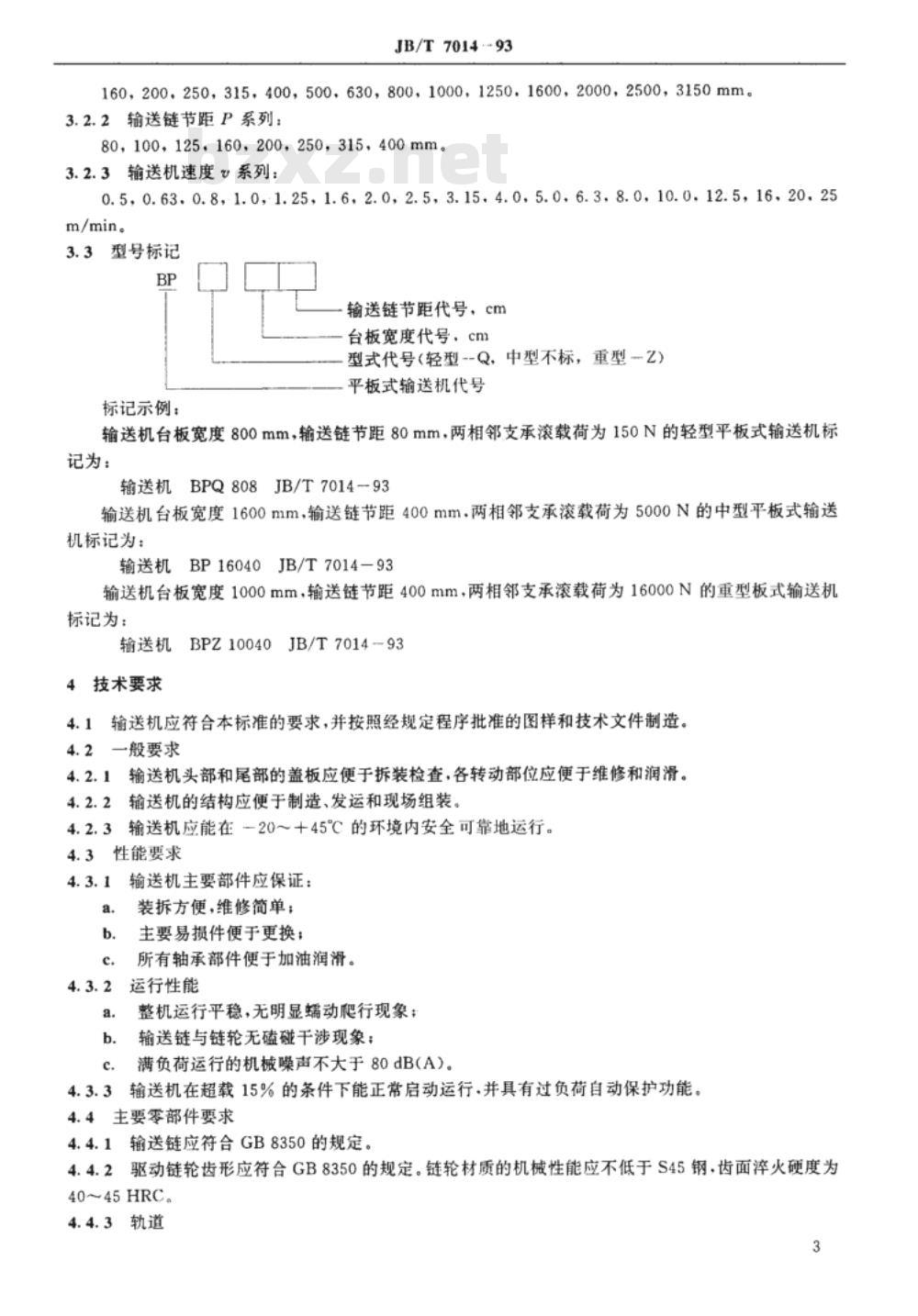

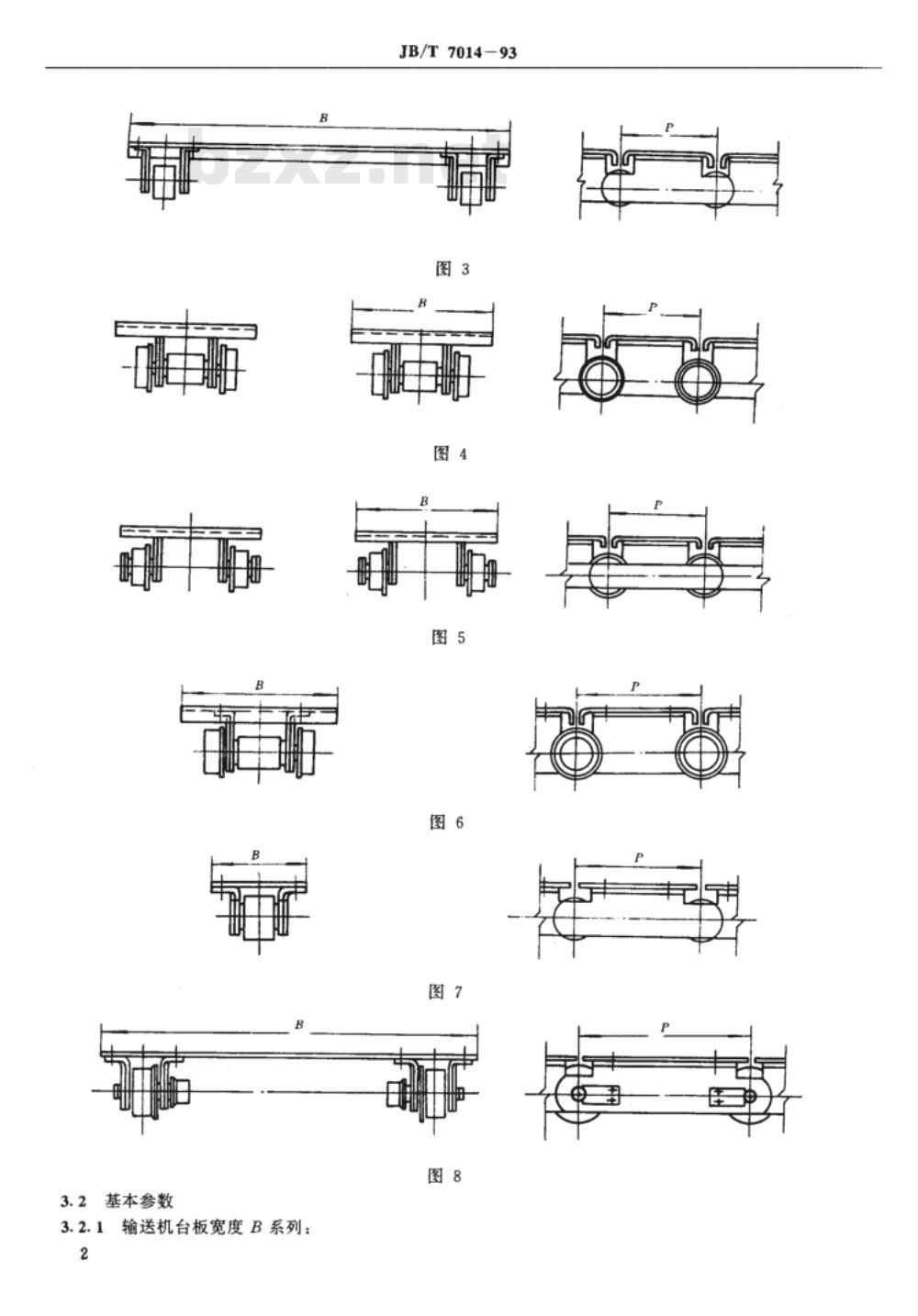

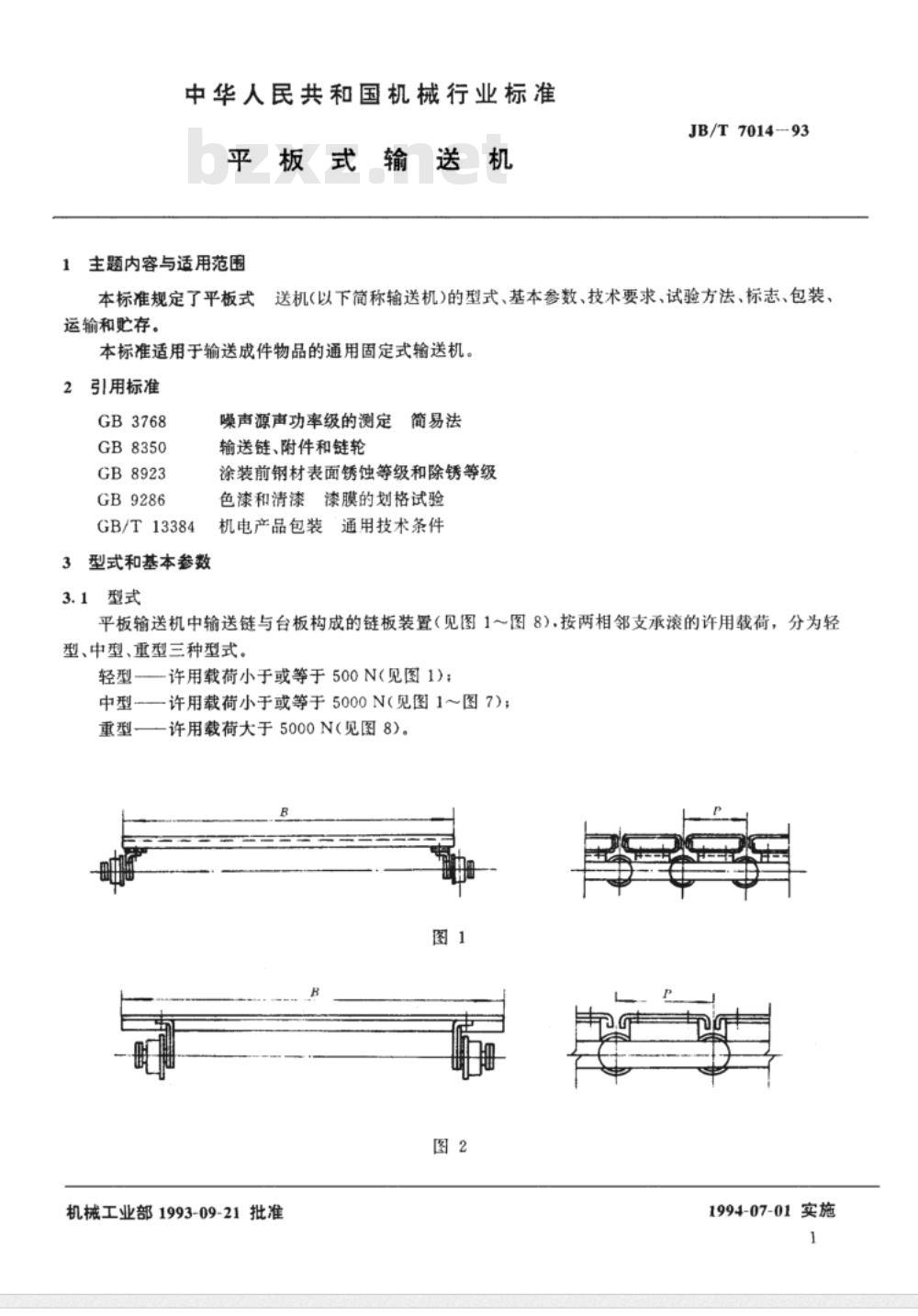

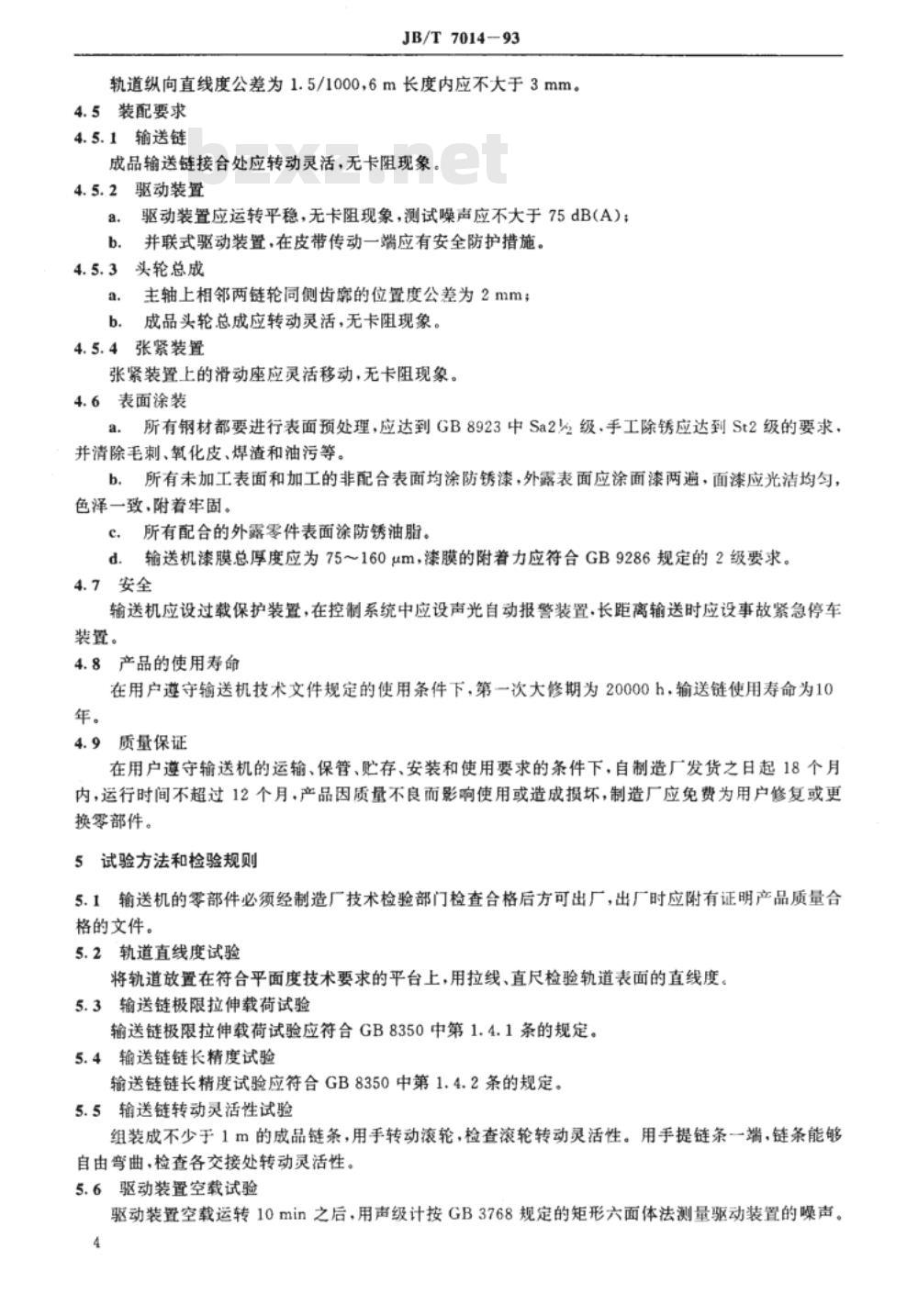

中华人民共和国机械行业标准 JB/T7014-93 平板式输送机 1993-09-21发布 1994-07-01实施 中华人民共和国机械工业部发布 1 主题内容与适用范围 本标准规定了平板式输送机（以下简称输送机）的型式、基本参数、技术要求、试验方法、标志、包装、运输和贮存。本标准适用于输送成件物品的通用固定式输送机。 2 规范性引用文件 本标准引用以下标准：GB3768, GB8350, GB8923, GB9286, GB/T13384。 3 型式和基本参数 3.1 型式 平板输送机中输送链与台板构成的链板装置按两相邻支承滚的许用载荷分为轻型、中型、重型三种型式。轻型：许用载荷≤500N，中型：≤5000N，重型：>5000N。 3.2 基本参数 3.2.1 输送机台板宽度B系列：160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 mm。 3.2.2 输送链节距P系列：80, 100, 125, 160, 200, 250, 315, 400 mm。 3.2.3 输送机速度系列：0.5, 0.63, 0.8, 1.0, 1.25, 1.6, 2.0, 2.5, 3.15, 4.0, 5.0, 6.3, 8.0, 10.0, 12.5, 16, 20, 25 m/min。 3.3 型号标记 BP：输送链节距代号（cm），台板宽度代号（cm），型式代号（轻型-Q，中型不标，重型-Z），平板式输送机代号。 示例： - 轻型：台板宽度800 mm，链节距80 mm，载荷150N，标记BPQ808-JB/T7014-93。 - 中型：台板宽度1600 mm，链节距400 mm，载荷5000N，标记BP16040-JB/T7014-93。 - 重型：台板宽度1000 mm，链节距400 mm，载荷16000N，标记BPZ10040-JB/T7014-93。 4 技术要求 4.1 输送机应符合本标准要求，并按批准图样和技术文件制造。 4.2 一般要求 4.2.1 头部和尾部盖板便于拆装检查，各转动部位便于维修和润滑。 4.2.2 结构便于制造、运输和现场组装。 4.2.3 能在-20～+45℃环境安全可靠运行。 4.3 性能要求 4.3.1 主要部件应保证： - 装拆方便，维修简单。 - 主要易损件便于更换。 - 所有轴承部件便于加油润滑。 4.3.2 运行性能：整机平稳，无明显端动爬行，输送链与链轮无干涉，满负荷运行机械噪声≤80dB(A)。 4.3.3 超载15%条件下能正常启动运行，并具有过负荷自动保护功能。 4.4 主要零部件要求 4.4.1 输送链应符合GB8350规定。 4.4.2 驱动链轮齿形应符合GB8350规定，材质机械性能不低于S45钢，齿面淬火硬度40~45HRC。 4.4.3 轨道纵向直线度公差为1.5/1000，6m长度内≤3 mm。 4.5 装配要求 4.5.1 输送链连接处应转动灵活，无卡阻。 4.5.2 驱动装置运转平稳，无卡阻，测试噪声≤75dB(A)，并联驱动装置应有安全防护。 4.5.3 头轮总成：主轴上相邻两链轮同侧齿廓位置度公差2 mm，成品总成转动灵活。 4.5.4 张紧装置滑动座应灵活移动，无卡阻。 4.6 表面涂装 - 钢材表面预处理达到GB8923 Sa2½级，手工除锈达到St2级，清除毛刺、氧化皮、焊渣和油污。 - 未加工和非配合表面涂防锈漆，外露面涂两遍面漆，光洁均匀，色泽一致，附着牢固。 - 配合外露零件表面涂防锈油脂。 - 漆膜总厚度75～160μm，附着力符合GB9286 2级要求。
