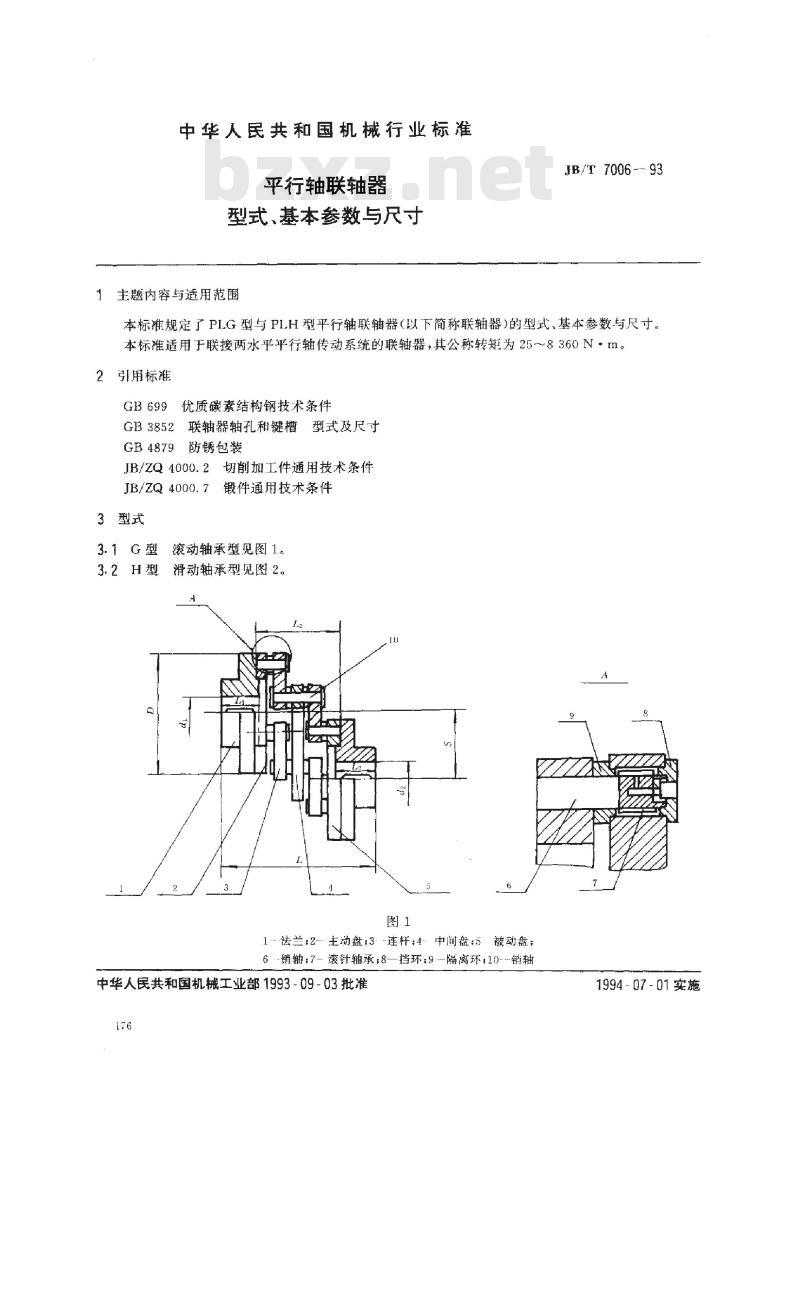

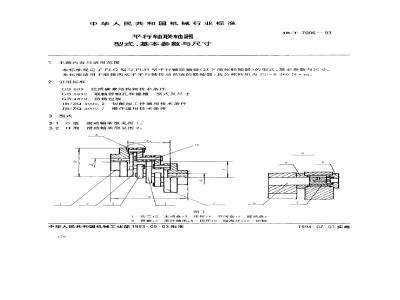

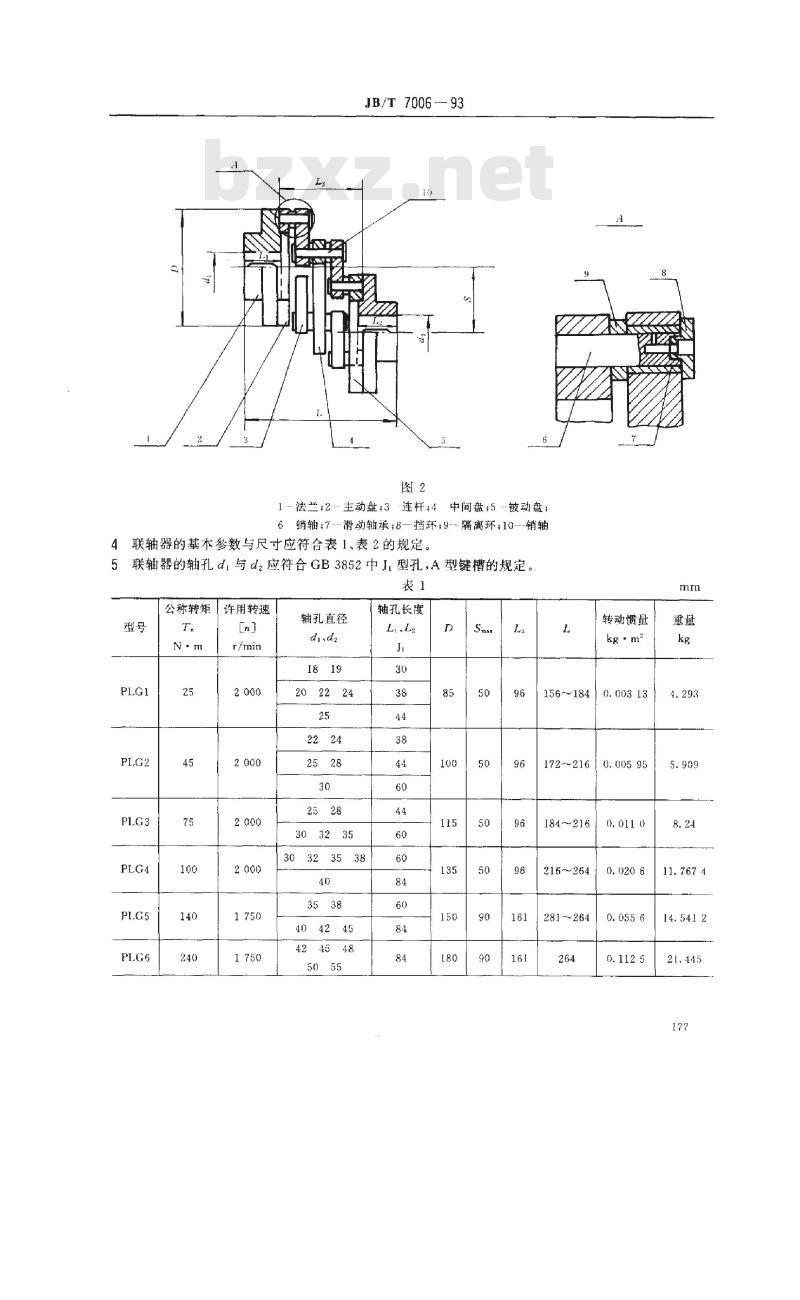

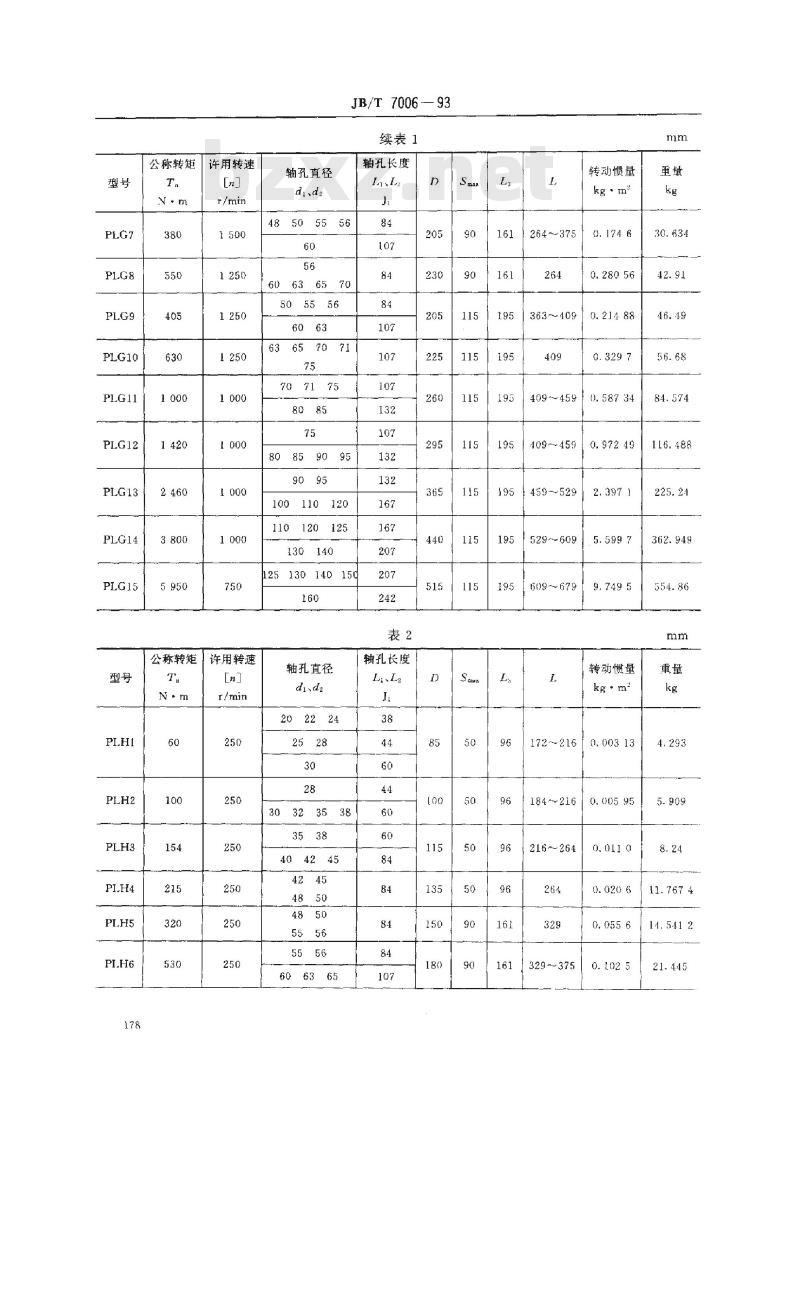

中华人民共和国机械行业标准 平行轴联轴器 1 主题内容与适用范围 本标准规定了PLG型与PLH型平行轴联轴器（以下简称联轴器）的型式、基本参数与尺寸。本标准适用于联接两水平平行轴传动系统的联轴器，其公称转矩为25~8360N·m。 2 引用标准 本标准引用以下标准：GB 699《优质碳素结构钢技术条件》、GB 3852《联轴器轴孔和键槽型式及尺寸》、GB 4879《防锈包装》、JB/ZQ 4000.2《切削加工件通用技术条件》、JB/ZQ 4000.7《锻件通用技术条件》。 3 型式 3.1 G型（滚动轴承型）见图1。 3.2 H型（滑动轴承型）见图2。 图1法兰结构说明：1 法兰；2 主动盘；3 连杆；4 中间盘；5 被动盘；6 销轴；7 滚针轴承；8 挡环；9 隔离环；10 销轴。 图2法兰结构说明：1 法兰；2 主动盘；3 连杆；4 中间盘；5 被动盘；6 销轴；7 滑动轴承；8 挡环；9 隔离环；10 销轴。 4 联轴器的基本参数与尺寸 联轴器的基本参数和尺寸应符合表1和表2的规定。联轴器的轴孔d与dz应符合GB 3852中J型孔、A型键槽的规定。 表1 PLG型联轴器基本参数 型号 | 公称转矩 Tn (N·m) | 许用转速 (r/min) | 轴孔直径 di/dz (mm) | 轴孔长度 LLa/Li (mm) | 转动惯量 kg·m² | 重量 kg PLG1 | 25 | 2000 | 18/19 | 30 | 0.00313 | 4.293 PLG2 | 45 | 2000 | 20 | 38 | 0.00396 | 5.909 PLG3 | 75 | 2000 | 22 | 44 | 0.00595 | 8.24 PLG4 | 100 | 2000 | 24 | 60 | 0.0110 | 11.767 PLG5 | 140 | 1750 | 25 | 60 | 0.0206 | 14.541 PLG6 | 240 | 1750 | 28 | 84 | 0.0556 | 21.445 PLG7 | 380 | 1500 | 30 | 84 | 0.1125 | 137 PLG8 | 550 | 1250 | 32 | 84 | - | - PLG9 | 405 | 1250 | 35 | 84 | - | - PLG10 | 630 | 1250 | 38 | 107| - | - PLG11 | 1000 | 1000 | 40 | 107| - | - PLG12 | 1420 | 1000 | 42 | 107| - | - PLG13 | 2460 | 1000 | 45 | 132| - | - PLG14 | 3800 | 750 | 48 | 132| - | - PLG15 | 5950 | 750 | 50 | 167| - | - 表2 PLH型联轴器基本参数 型号 | 公称转矩 Tn (N·m) | 许用转速 (r/min) | 轴孔直径 di/dz (mm) | 轴孔长度 LLa/Li (mm) PLH1 | 60 | 250 | 22/24 | 38 PLH2 | 100 | 250 | 25/28 | 40 PLH3 | 154 | 250 | 30 | 42 PLH4 | 215 | 250 | 32 | 45 PLH5 | 178 | 250 | 35 | 48 PLH6 | 320 | 250 | 38 | 50 PLH7 | 530 | 250 | 40 | 55
