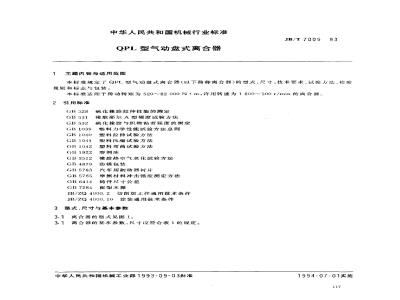

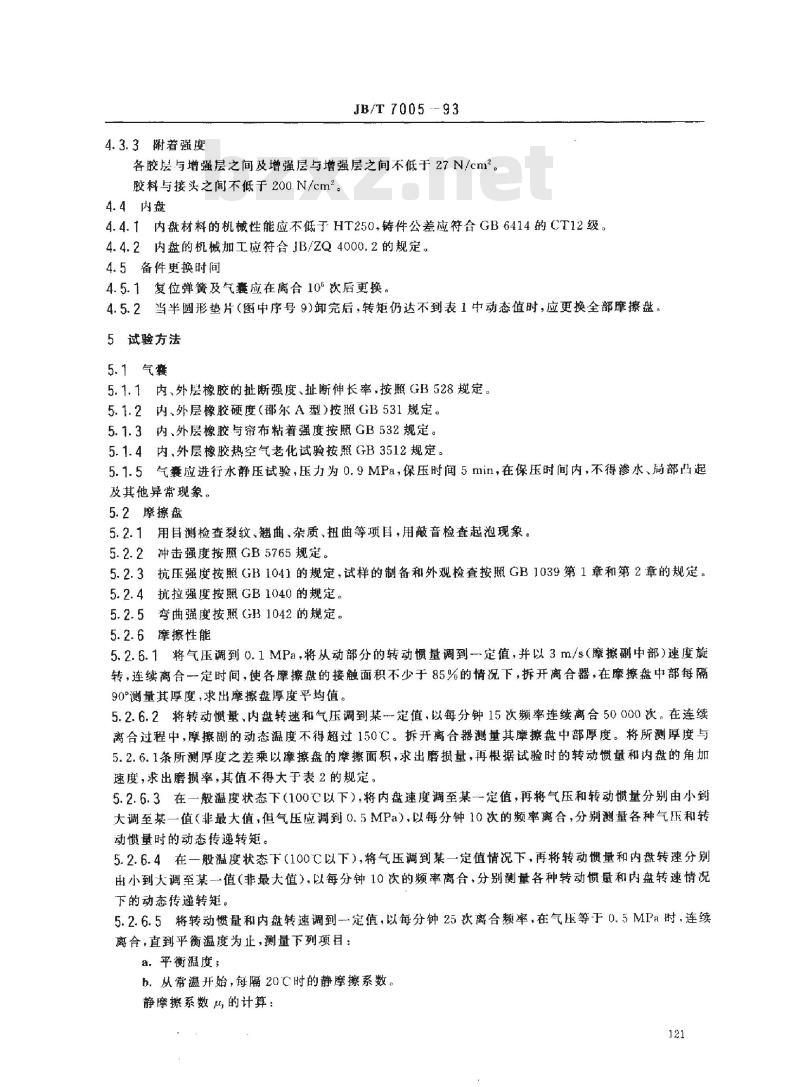

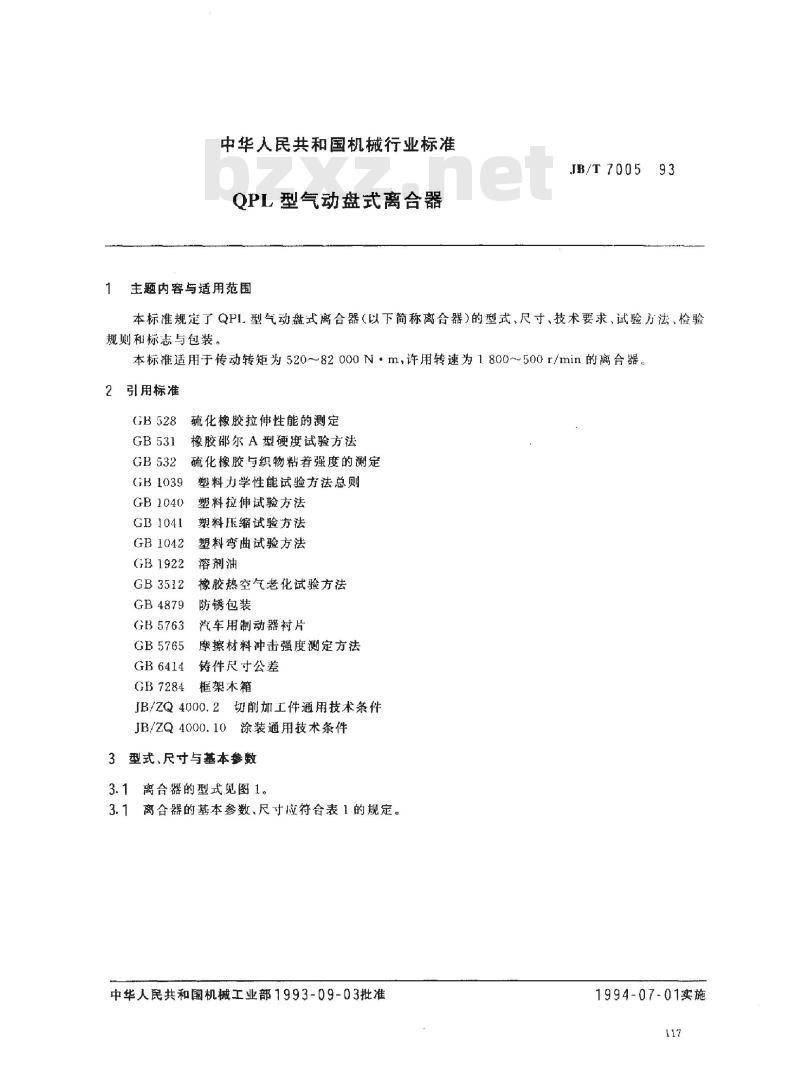

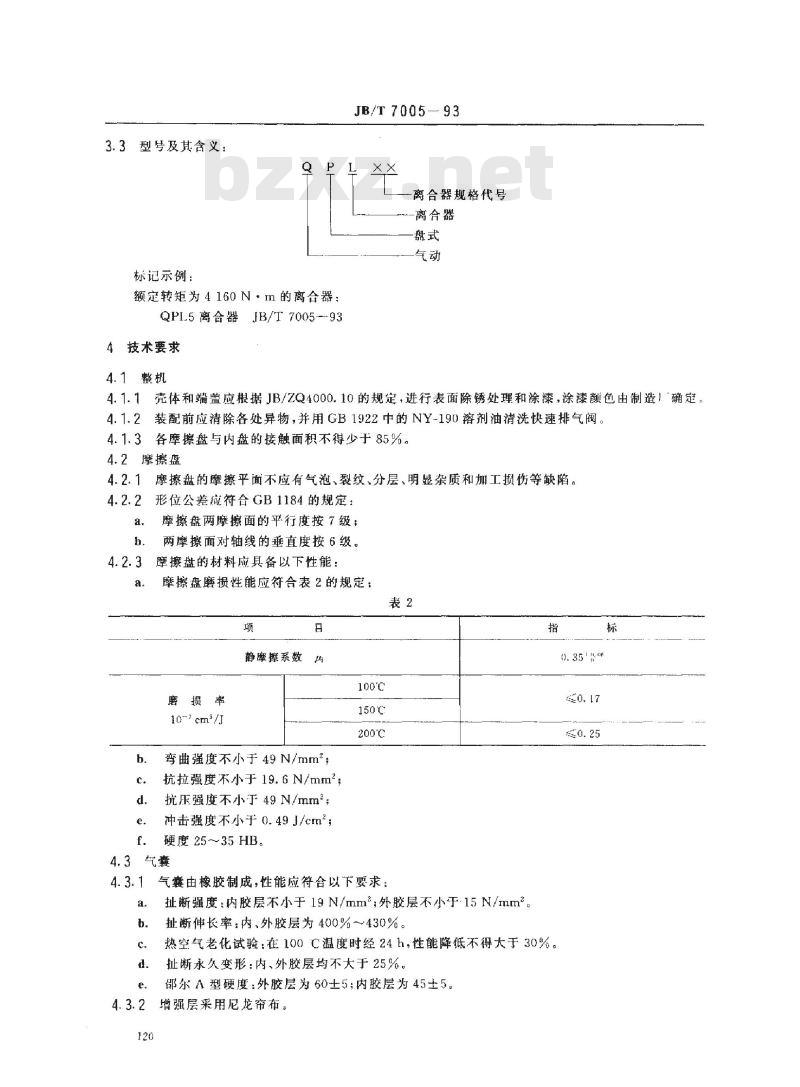

中华人民共和国机械行业标准 QPL型气动盘式离合器 1 主题内容与适用范围 本标准规定了QPL型气动盘式离合器（以下简称离合器）的型式、尺寸、技术要求、试验方法、检验规则及标志与包装。本标准适用于传动转矩为520~82000N·m，许用转速为1800~500r/min的离合器。 2 引用标准 本标准引用以下标准：GB 528、GB 531、GB 532、GB 1039、GB 1040、GB 1041、GB 1042、GB 1922、GB 3512、GB 4879、GB 5763、GB 5765、GB 6414、GB 7284，以及JB/ZQ 4000.2切削加工件通用技术条件、JB/ZQ 4000.10涂装通用技术条件。 3 型式、尺寸与基本参数 3.1 离合器的型式见图1。 3.2 离合器的基本参数和尺寸应符合表1的规定。 3.3 型号及其含义 标记示例：额定转矩为4160N·m的离合器为QPL5离合器（JB/T7005-93）。 4 技术要求 4.1 整机 4.1.1 壳体和端盖应根据JB/ZQ 4000.10规定进行表面除锈处理和涂漆，涂漆颜色由制造单位确定。 4.1.2 装配前应清除各处异物，并用GB 1922中规定的NY-190溶剂油清洗快速排气阀。 4.1.3 各摩擦盘与内盘的接触面积不得少于85%。 4.2 摩擦盘 4.2.1 摩擦盘的摩擦平面不应有气泡、裂纹、分层、明显杂质及加工损伤等缺陷。 4.2.2 形位公差应符合GB 1184的规定：摩擦盘两摩擦面的平行度按7级，两摩擦面对轴线的垂直度按6级。 4.2.3 摩擦盘材料应具备以下性能： - 弯曲强度不小于49 N/mm² - 抗拉强度不小于19.6 N/mm² - 抗压强度不小于49 N/mm² - 冲击强度不小于0.49 N/cm² - 硬度25~35 HB 摩擦盘磨损性能应符合表2规定： - 静摩擦系数及磨损率指标详见表2。 4.3 气囊 4.3.1 气囊由橡胶制成，其性能应符合以下要求： - 扯断强度：内胶层不小于19 N/mm²，外胶层不小于15 N/mm² - 扯断伸长率：内、外胶层为400% 4.3.2 使用温度要求：100℃、150℃、200℃。
