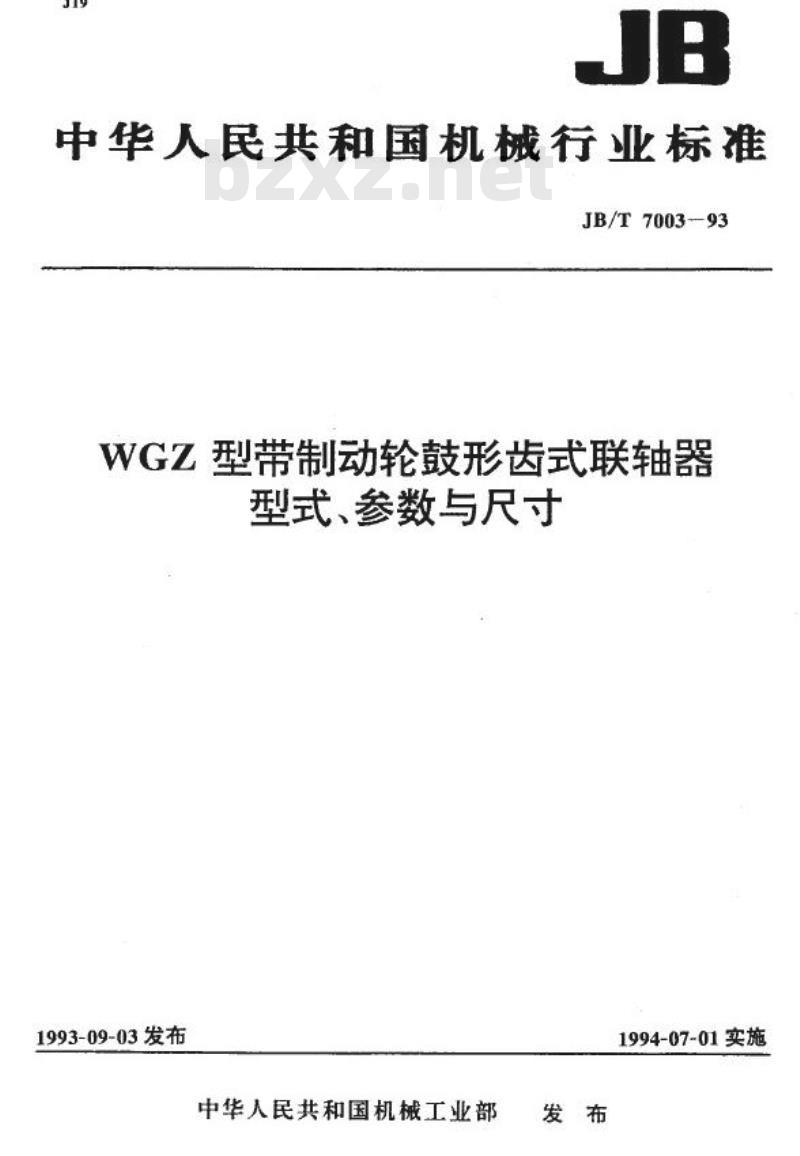

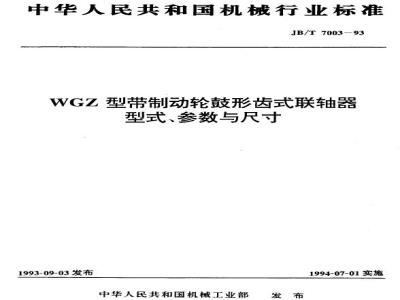

中华人民共和国机械行业标准
WGZ型带制动轮鼓形齿式联轴器
JB/T7003-93
1993-09-03发布，1994-07-01实施bzxz.net

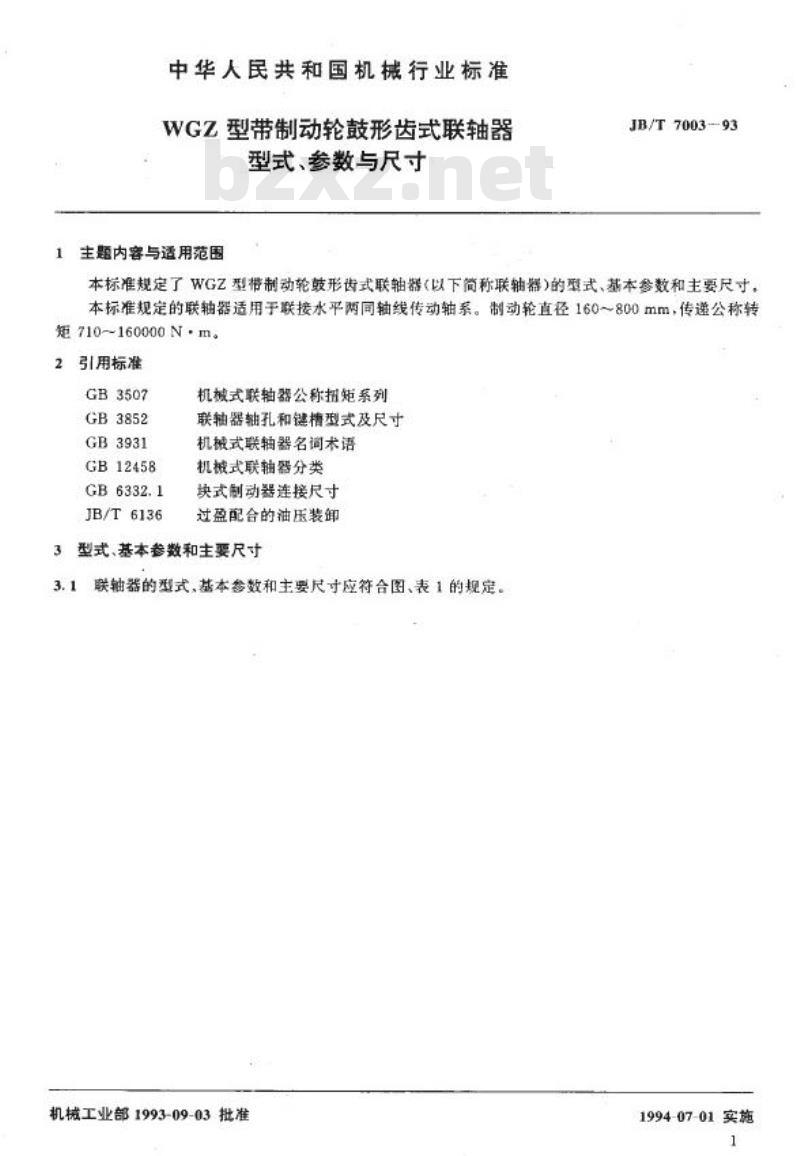

主题内容与适用范围
本标准规定了WGZ型带制动轮鼓形齿式联轴器（以下简称联轴器）的型式、基本参数和主要尺寸。标准适用于联接水平两同轴线传动的轴系，制动轮直径范围为160~800 mm，传递公称转矩为710~160000 N·m。

引用标准
GB3507、GB3852、GB3931、GB12458、GB6332.1、JB/T6136

型式、基本参数和主要尺寸

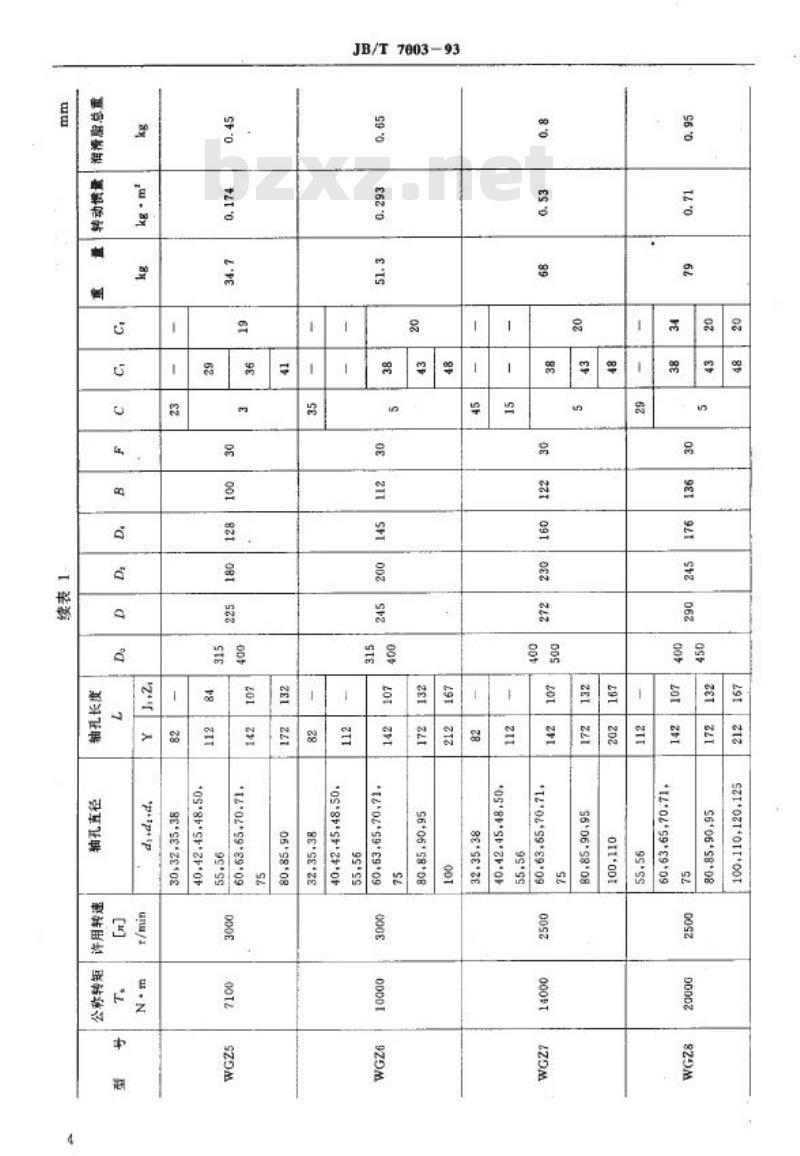

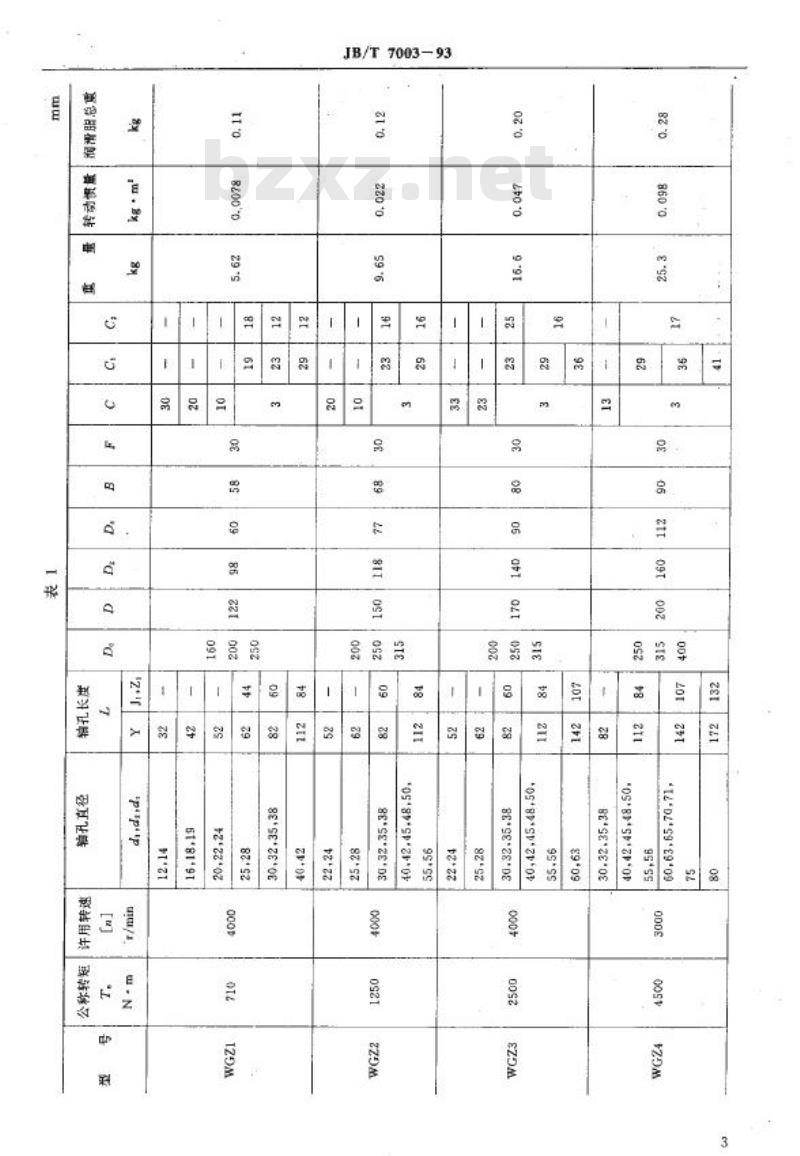

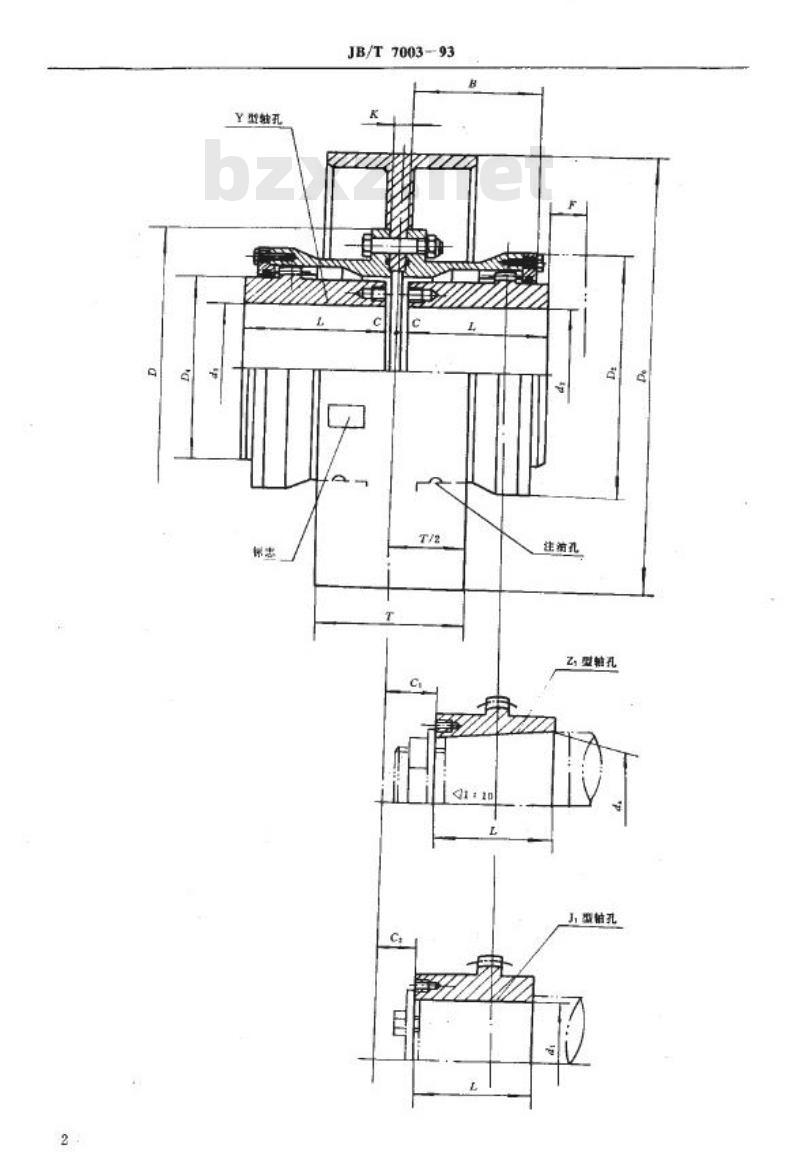

联轴器的型式、基本参数和主要尺寸应符合图表规定。主要内容包括：
- 联轴器轴孔和键槽型式及尺寸
- 机械式联轴器名词术语
- 机械式联轴器分类
- 块式制动器连接尺寸
- 过盈配合的油压装卸

标记与注油
联轴器应标明型号、轴孔类型、注油孔及标志位置。注油孔位置、数量及尺寸应符合标准要求，以保证使用和维护安全。

安装与使用
WGZ型联轴器适用于水平安装，传递转矩和尺寸应符合标准规定，保证轴系可靠运行。机械工业部于1993-09-03批准，1994-07-01实施。
