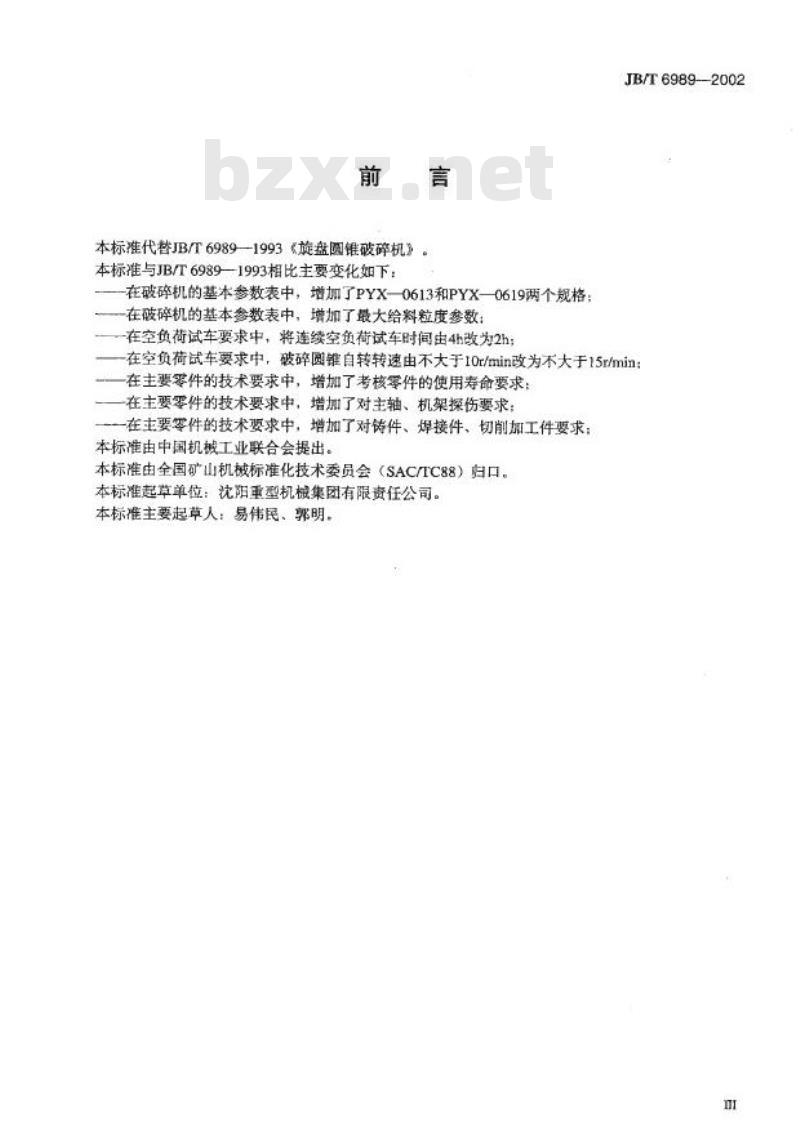

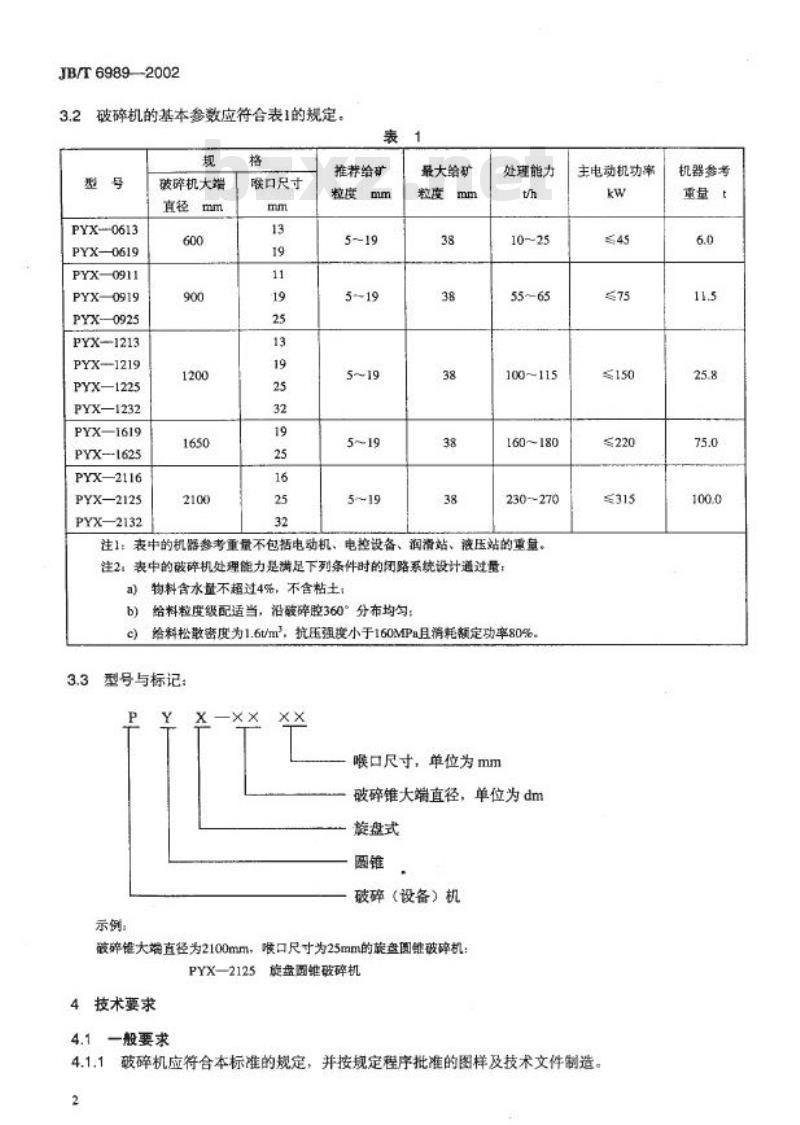

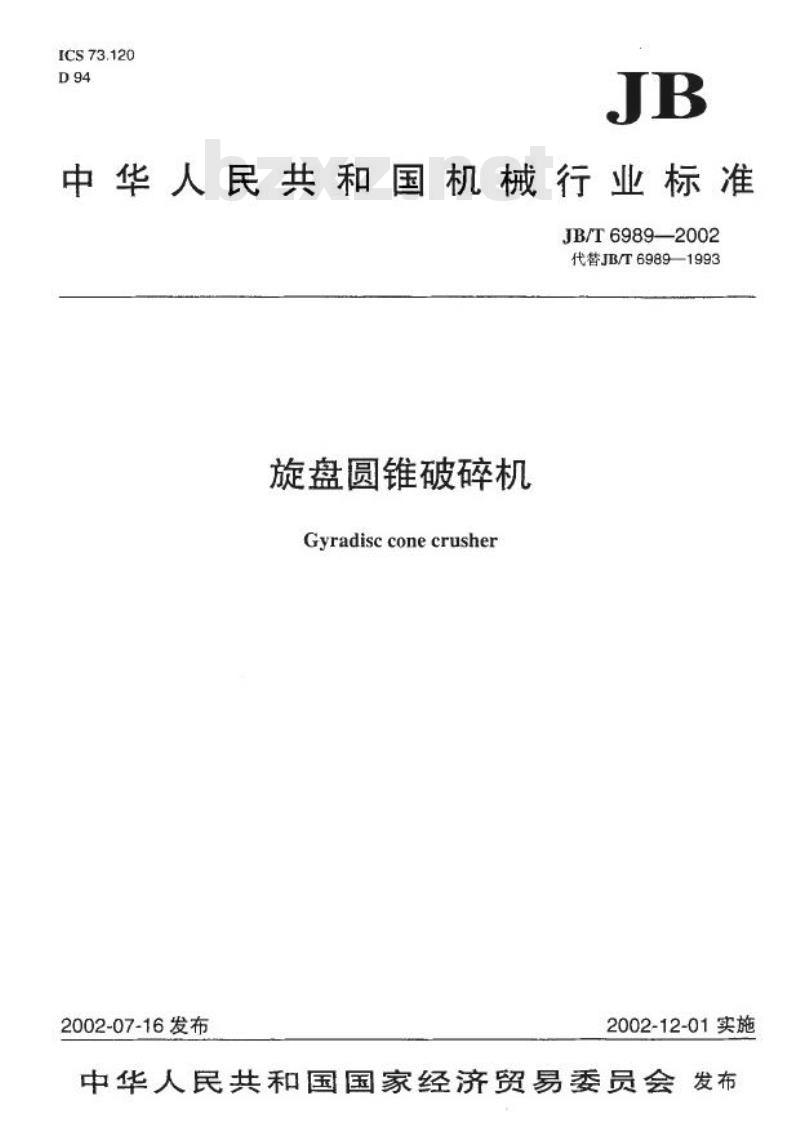

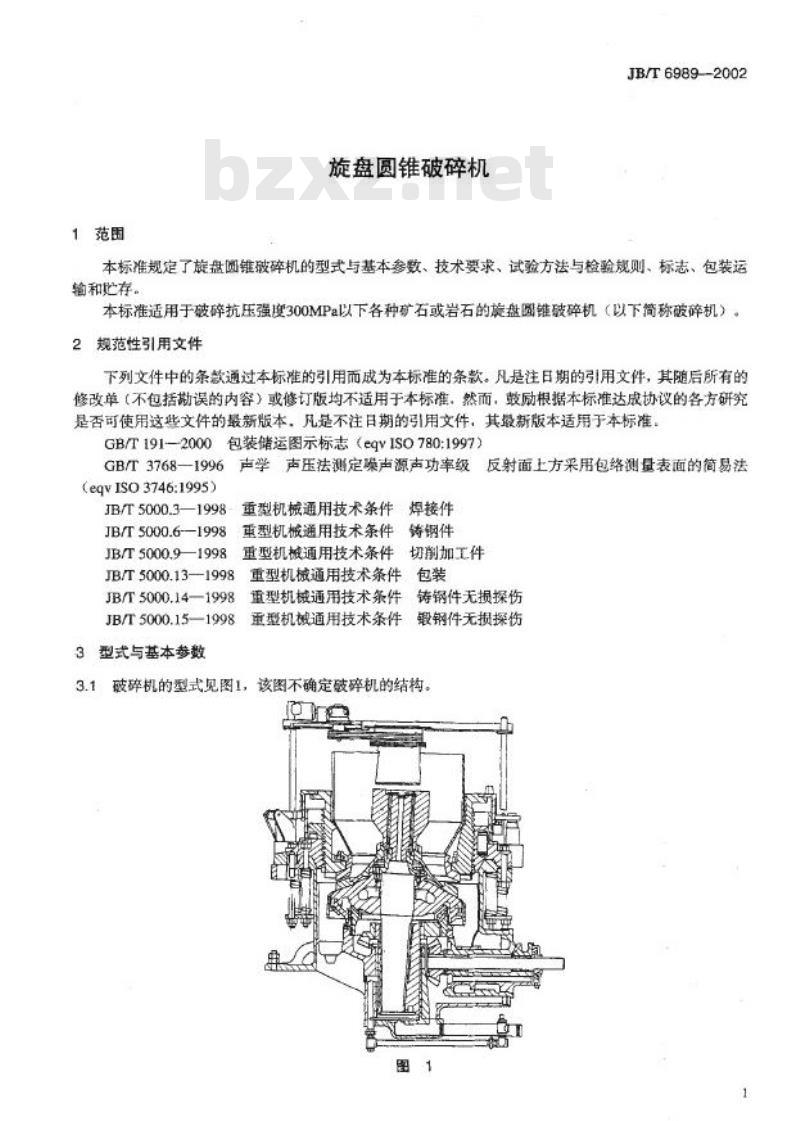

中华人民共和国机械行业标准 旋盘圆锥破碎机 JB/T6989-2002 前言 本标准代替JB/T6989-1993《旋盘圆锥破碎机》，主要变化包括：在破碎机基本参数表中增加了PYX-0613和PYX-0619两个规格；增加最大给料粒度参数；空负荷试车时间由4h改为2h；破碎圆锥自转转速由不大于10r/min改为不大于15r/min；增加主要零件使用寿命考核要求及对主轴、机架、铸件、焊接件、切削加工件的探伤要求。本标准由中国机械工业联合会提出，全国矿山机械标准化技术委员会归口。起草单位：沈阳重型机械集团有限责任公司。主要起草人：易伟民、郭明。 1 范围 本标准规定了旋盘圆锥破碎机的型式与基本参数、技术要求、试验方法与检验规则、标志、包装、运输和贮存。适用于破碎抗压强度300MPa以下矿石或岩石的旋盘圆锥破碎机（以下简称破碎机）。 2 规范性引用文件 GB/T191-2000 包装储运图示标志（等效ISO780:1997） GB/T3768-1996 声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（等效ISO3746:1995） JB/T5000.3-1998 重型机械通用技术条件—焊接件 JB/T5000.6-1998 重型机械通用技术条件—铸钢件 JB/T5000.9-1998 重型机械通用技术条件—切削加工件 JB/T5000.13-1998 重型机械通用技术条件—包装 JB/T5000.14-1998 重型机械通用技术条件—铸钢件无损探伤 JB/T5000.15-1998 重型机械通用技术条件—锻钢件无损探伤 3 型式与基本参数 3.1 破碎机的型式见图1，图中不确定破碎机具体结构。基本参数应符合表1规定。 表1 旋盘圆锥破碎机主要技术参数 型号 | 破碎机大端直径(mm) | 喉口尺寸(mm) | 推荐给矿粒度(mm) | 最大给矿粒度(mm) | 处理能力(t/h) PYX-0613 | 600 | 13 | 5~19 | 38 | 10~25 PYX-0619 | 600 | 19 | 5~19 | 38 | 10~25 PYX-0911 | 900 | 11 | 5~19 | 38 | 55~65 PYX-0919 | 900 | 19 | 5~19 | 38 | 55~65 PYX-0925 | 900 | 25 | 5~19 | 38 | 55~65 PYX-1213 | 1200 | 13 | 5~19 | 38 | 100~115 PYX-1219 | 1200 | 19 | 5~19 | 38 | 100~115 PYX-1225 | 1200 | 25 | 5~19 | 38 | 100~115 PYX-1232 | 1200 | 32 | 5~19 | 38 | 100~115 PYX-1619 | 1650 | 19 | 5~19 | 38 | 160~180 PYX-1625 | 1650 | 25 | 5~19 | 38 | 160~180 PYX-2116 | 2100 | 16 | 5~19 | 38 | 230~270 PYX-2125 | 2100 | 25 | 5~19 | 38 | 230~270 PYX-2132 | 2100 | 32 | 5~19 | 38 | 230~270 注1：表中机器参考重量不包括电动机、电控设备、润滑站和液压站的重量。注2：处理能力满足闭路系统条件：a)物料含水量≤4%，不含粘土；b)给料粒度级配适当，沿破碎腔360°均匀分布；c)给料松散密度1.6t/m³，抗压强度<160MPa，消耗额定功率80%。 3.3 型号与标记 旋盘式圆锥破碎机的型号标记示例：PYX-×X，喉口尺寸单位为mm，破碎锥大端直径单位为mm。
