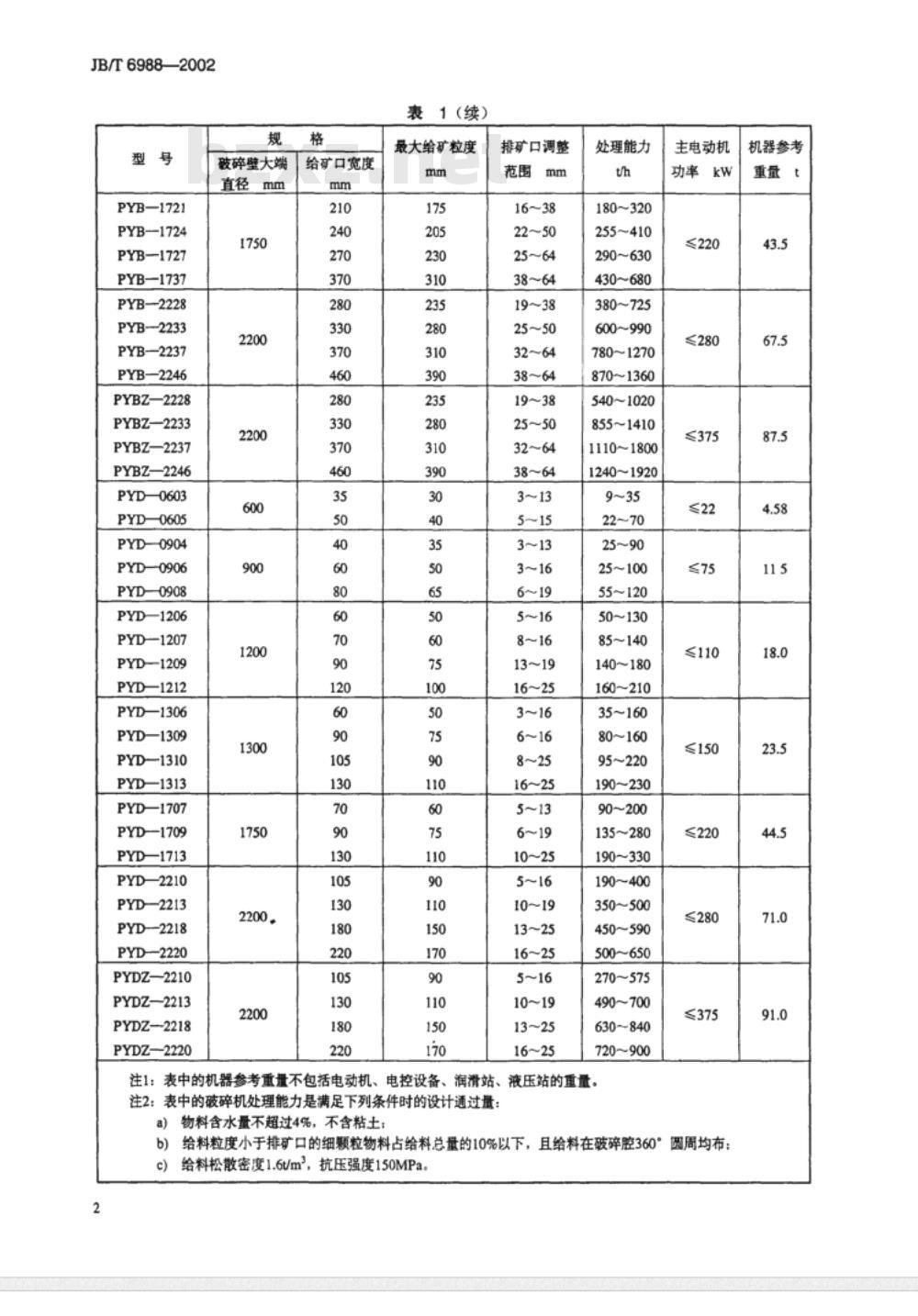

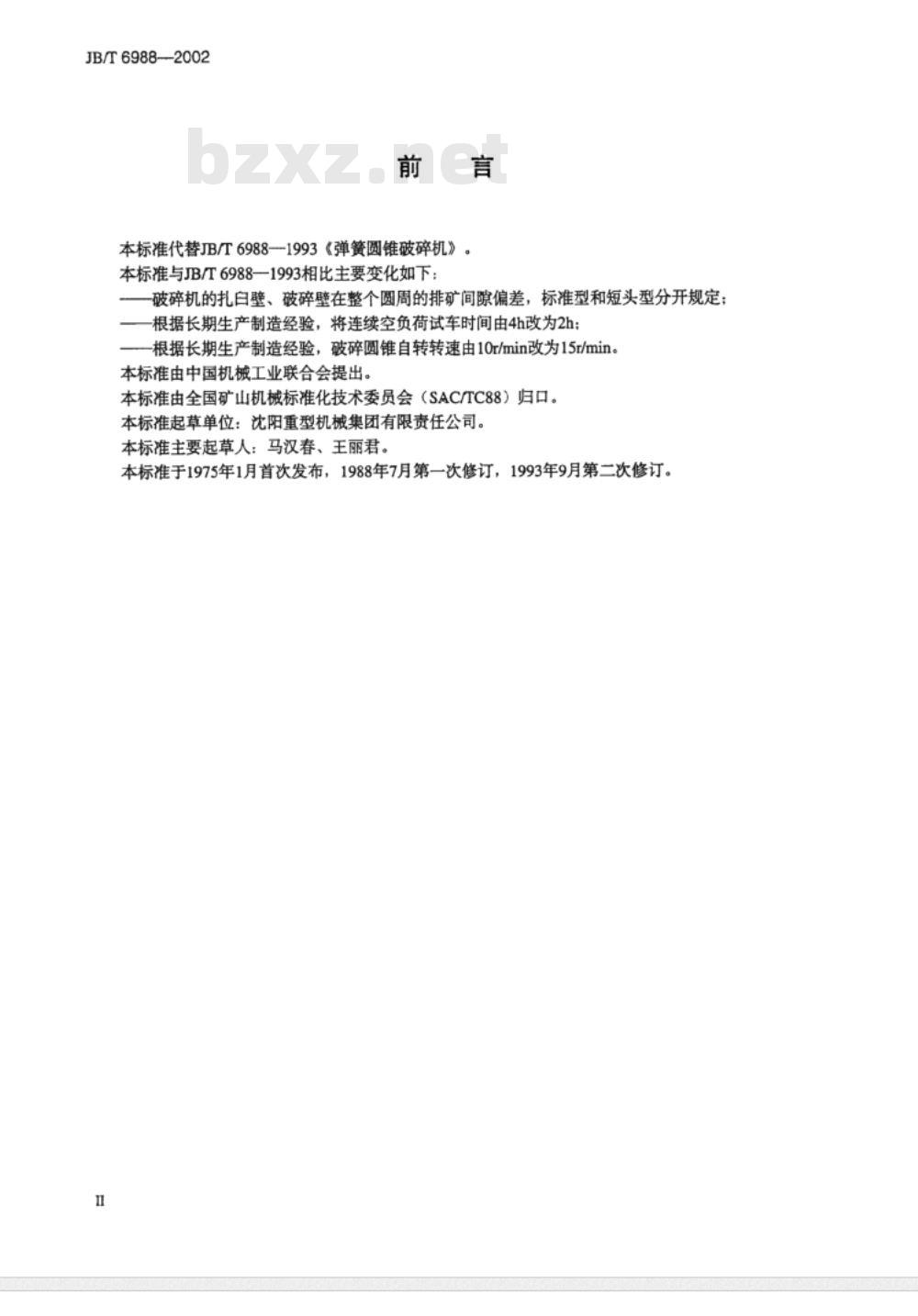

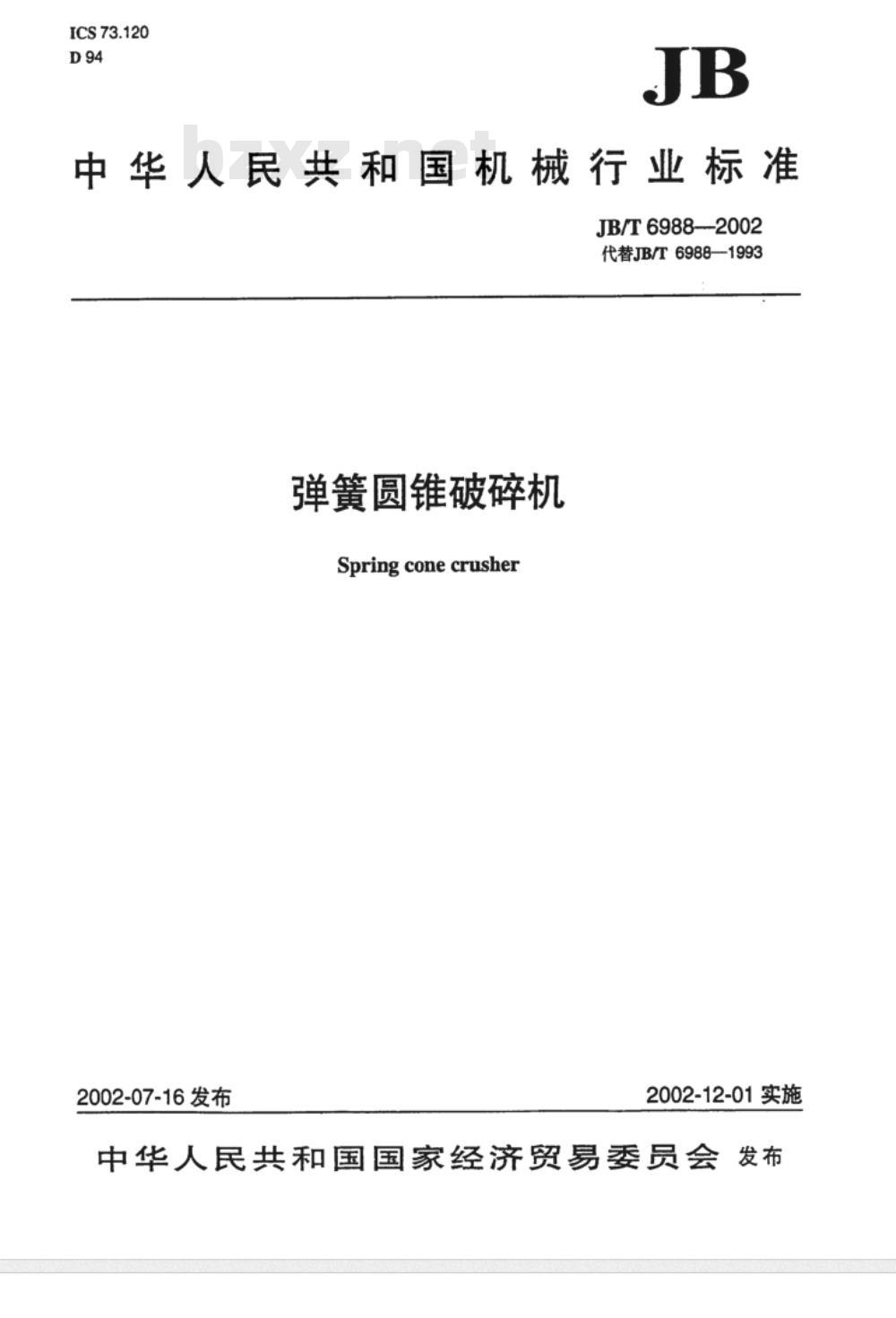

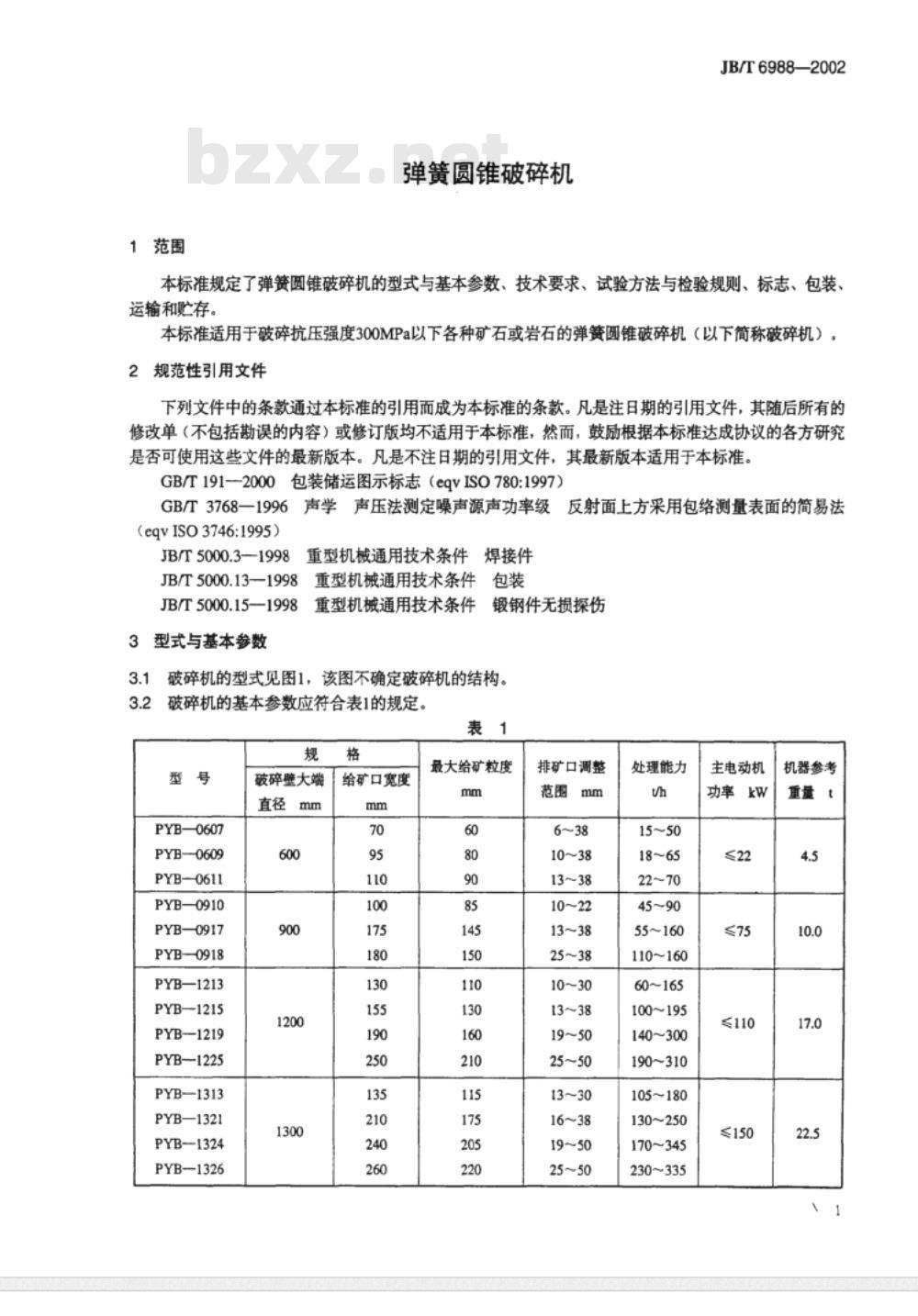

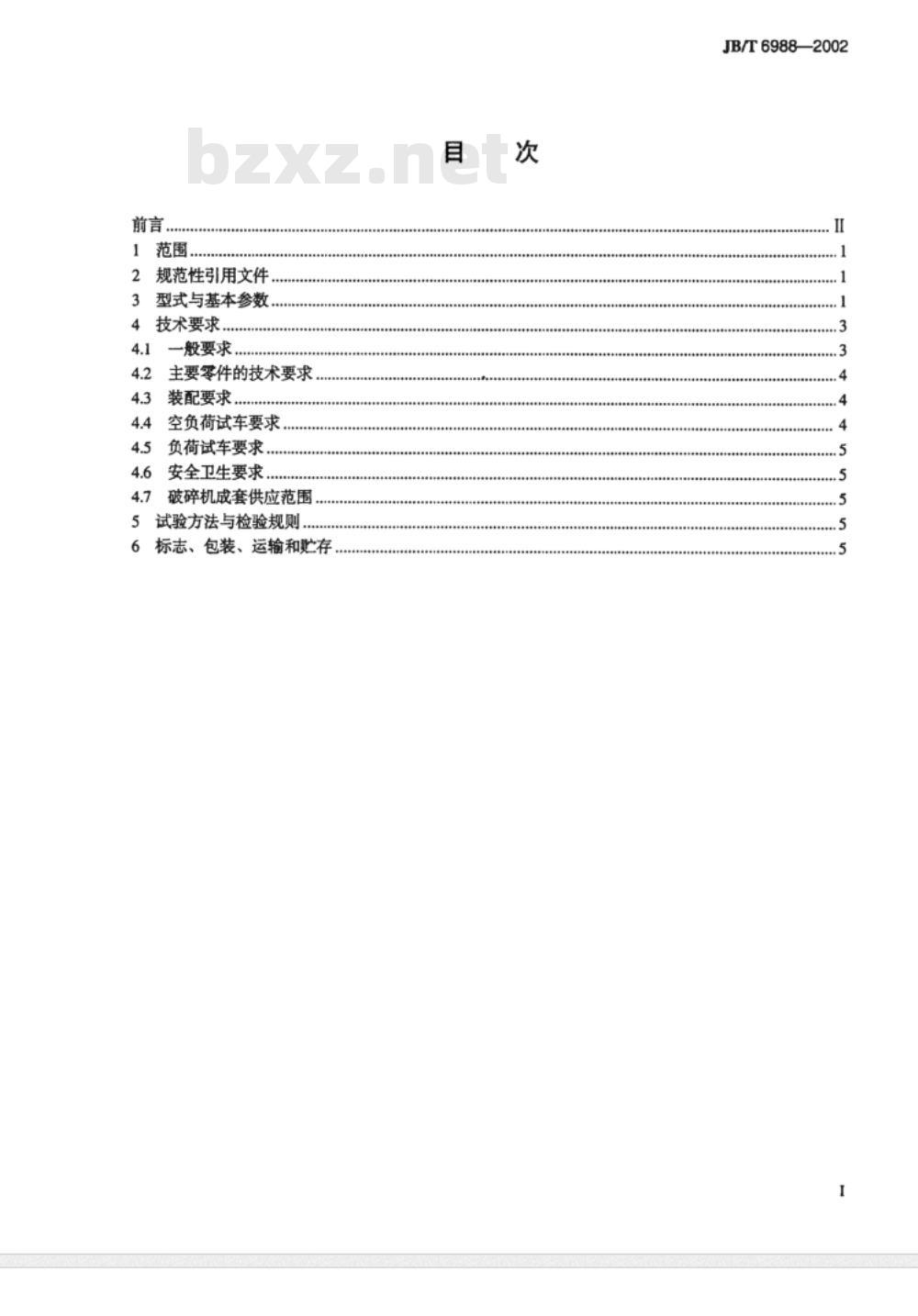

中华人民共和国机械行业标准 弹簧圆锥破碎机 JB/T6988-2002 前言 本标准代替JB/T6988-1993《弹簧圆锥破碎机》，主要变化包括：破碎机扎白壁及破碎壁排矿间隙偏差标准型和短头型分开规定；连续空负荷试车时间由4h改为2h；破碎圆锥自转转速由10r/min改为15r/min。本标准由中国机械工业联合会提出，全国矿山机械标准化技术委员会归口。起草单位为沈阳重型机械集团有限责任公司，主要起草人马汉春、王丽君。本标准于1975年首次发布，1988年7月第一次修订，1993年9月第二次修订。 1 范围 本标准规定了弹簧圆锥破碎机的型式与基本参数、技术要求、试验方法与检验规则、标志、包装、运输和贮存。适用于破碎抗压强度300MPa以下各种矿石或岩石的弹簧圆锥破碎机。 2 规范性引用文件 GB/T191-2000 包装储运图示标志（等效ISO780:1997） GB/T3768-1996 声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（等效ISO3746:1995） JB/T5000.3-1998 重型机械通用技术条件—焊接件 JB/T5000.13-1998 重型机械通用技术条件—包装 JB/T5000.15-1998 重型机械通用技术条件—锻钢件无损探伤 3 型式与基本参数 破碎机的型式见图1，基本参数应符合表1规定。 表1 弹簧圆锥破碎机主要技术参数 型号 | 破碎壁大端直径(mm) | 给矿口宽度(mm) | 最大给矿粒度(mm) | 排矿口调整范围(mm) | 处理能力(V/h) | 主电动机功率(kW) | 参考重量(t) PYB-0607 | 600 | 70 | 60 | 6~38 | 15~50 | ≤22 | 4.5 PYB-0609 | 900 | 95 | 80 | 10~38 | 18~65 | ≤75 | 10.0 PYB-0611 | 1200 | 110 | 90 | 13~38 | 22~70 | ≤110 | 17.0 PYB-0910 | 1300 | 100 | 85 | 10~22 | 45~90 | ≤150 | 22.5 PYB-0917 | 1300 | 175 | 145 | 13~38 | 55~160 | | PYB-0918 | 1300 | 180 | 150 | 25~38 | 110~160 | | PYB-1213 | 1200 | 130 | 110 | 10~30 | 60~165 | | PYB-1215 | 1200 | 155 | 130 | 13~38 | 100~195 | | PYB-1219 | 1200 | 190 | 160 | 19~50 | 140~300 | | PYB-1225 | 1200 | 250 | 210 | 25~50 | 190~310 | | PYB-1313 | 1300 | 135 | 115 | 13~30 | 105~180 | | PYB-1321 | 1300 | 210 | 175 | 16~38 | 130~250 | | PYB-1324 | 1300 | 240 | 205 | 19~50 | 170~345 | | PYB-1326 | 1300 | 260 | 220 | 25~50 | 230~335 | | PYB-1721 | 1700 | | | | | | PYB-1724 | 1700 | | | | | | PYB-1727 | 1700 | | | | | | PYB-1737 | 1700 | | | | | | PYB-2228 | 2200 | | | | | | PYB-2233 | 2200 | | | | | | PYB-2237 | 2200 | | | | | | PYB-2246 | 2200 | | | | | | PYBZ-2228 | 2200 | | | | | | PYBZ-2233 | 2200 | | | | | | PYBZ-2237 | 2200 | | | | | | PYBZ-2246 | 2200 | | | | | | PYD-0603 | 600 | | | | | | PYD-0605 | 600 | | | | | | PYD-0904 | 900 | | | | | | PYD-0906 | 900 | | | | | | PYD-0908 | 900 | | | | | | PYD-12 | 1200 | | | | | |
