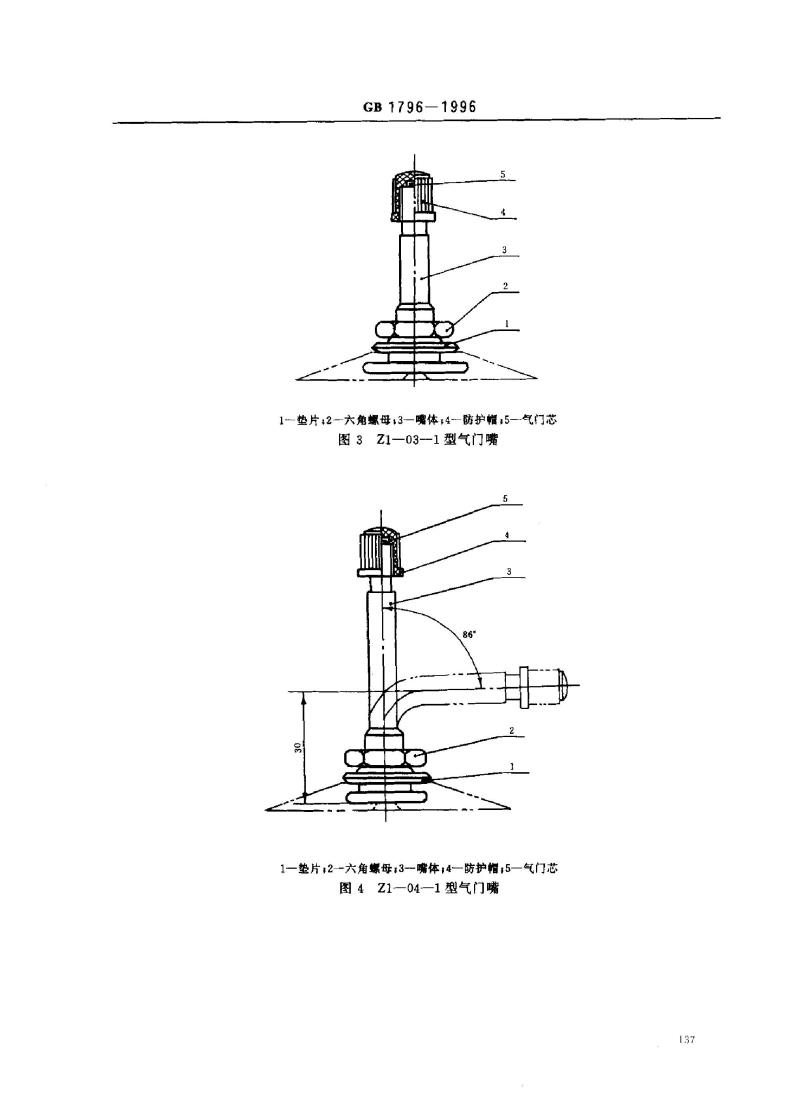

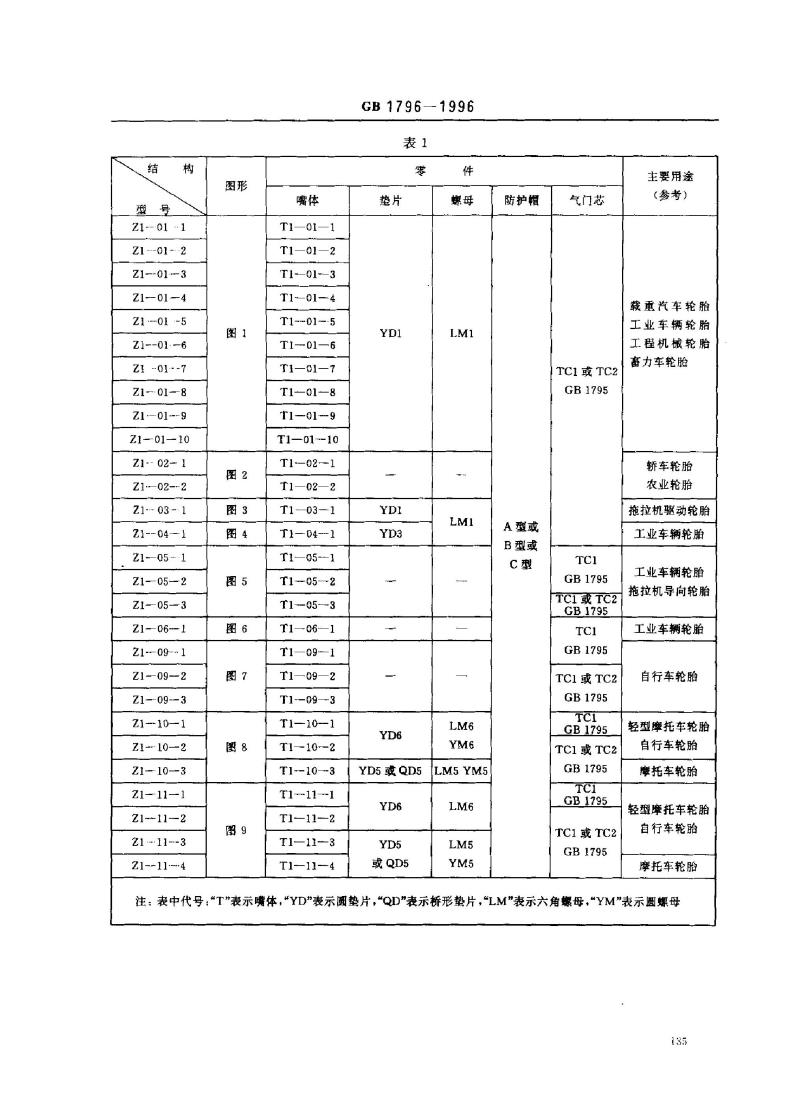

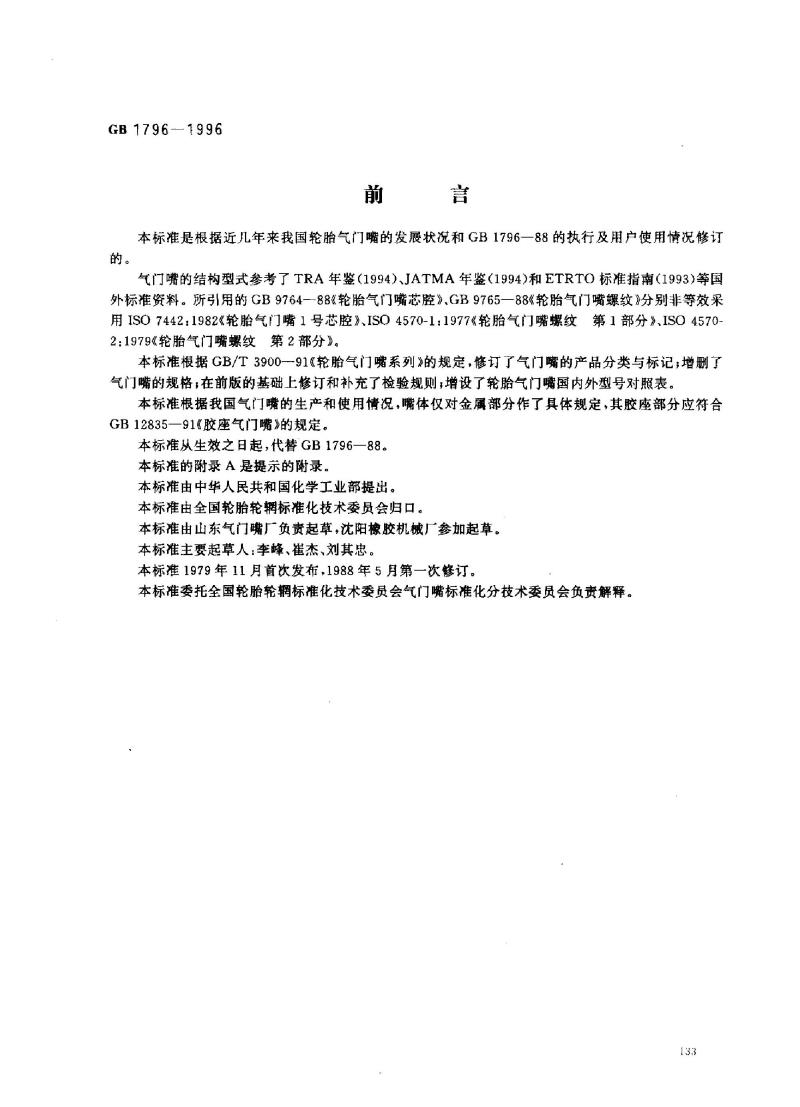

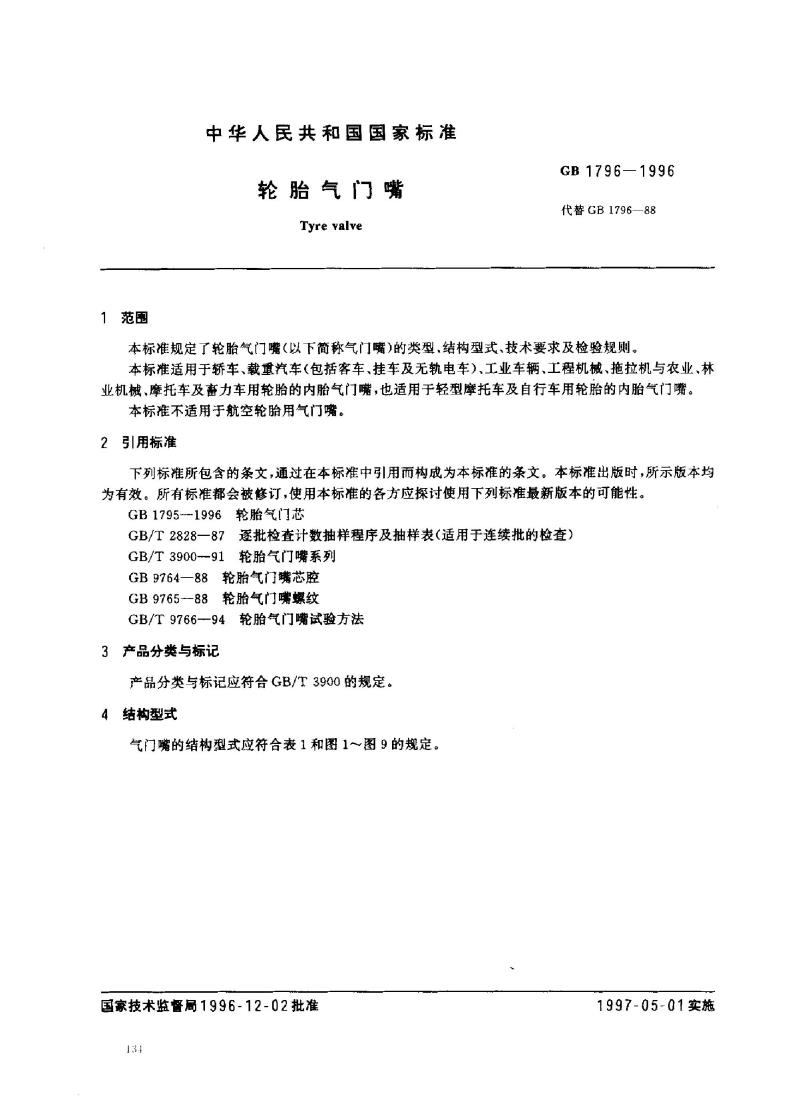

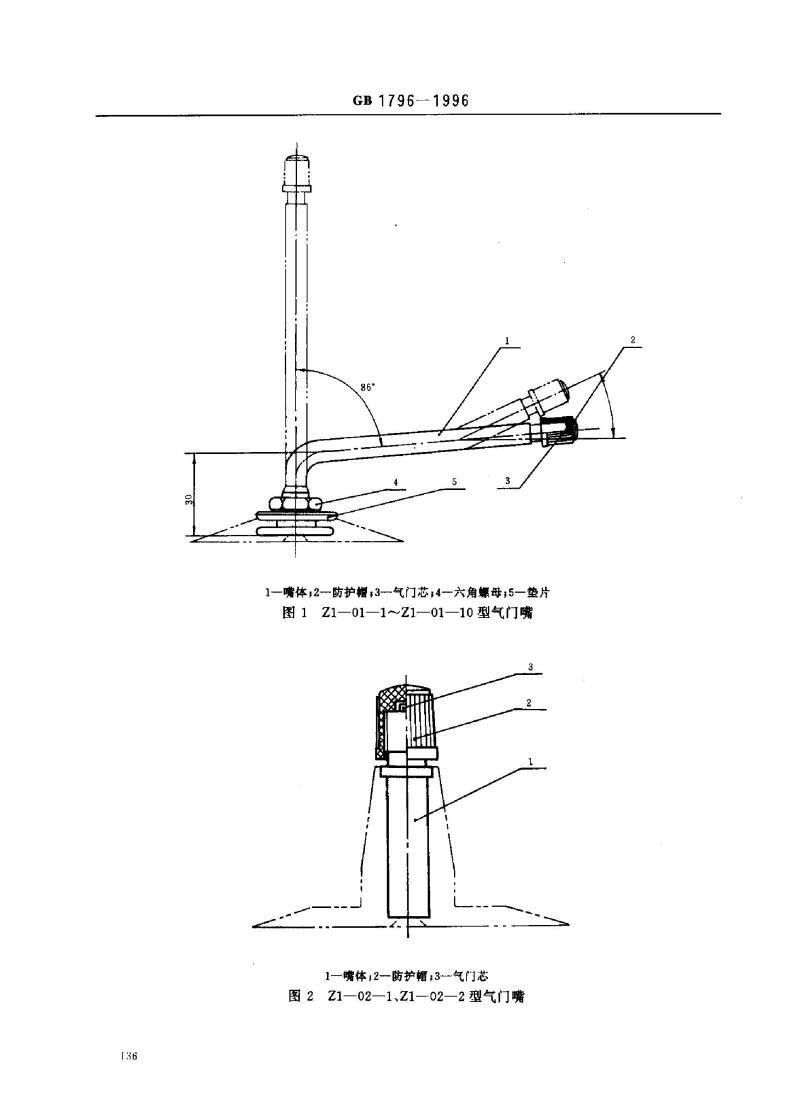

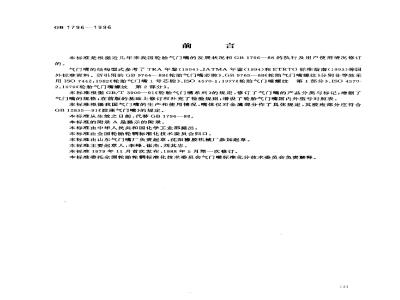

GB1796-1996 轮胎气门嘴 前言 本标准根据我国轮胎气门嘴的发展状况及GB1796-88的执行和用户使用情况修订。气门嘴结构型式参考了TRA年鉴（1994）、JATMA年鉴（1994）和ETRTO标准指南（1993）等国外标准。所引用的GB9764-88《轮胎气门嘴芯腔》和GB9765-88《轮胎气门嘴螺纹》分别非等效采用ISO 7442:1982、ISO 4570-1:1977和ISO 4570-2:1979标准。本标准根据GB/T3900-91《轮胎气门嘴系列》规定，修订了气门嘴产品分类与标记，增删规格，完善检验规则，并增设国内外型号对照表。金属部分作具体规定，胶座部分应符合GB12835-91《胶座气门嘴》的要求。本标准自生效之日起代替GB1796-88，附录A为提示性附录。本标准由中华人民共和国化学工业部提出，全国轮胎轮辋标准化技术委员会归口，由山东气门嘴厂负责起草，沈阳橡胶机械厂参加起草。主要起草人：李峰、崔杰、刘其忠。首次发布于1979年11月，1988年5月第一次修订，由全国轮胎轮辋标准化技术委员会气门嘴标准化分技术委员会负责解释。 1 范围 本标准规定了轮胎气门嘴（以下简称气门嘴）的类型、结构型式、技术要求及检验规则。适用于轿车、载重汽车（包括客车、挂车及无轨电车）、工业车辆、工程机械、拖拉机、农业和林业机械、摩托车及畜力车轮胎的内胎气门嘴，也适用于轻型摩托车及自行车轮胎用内胎气门嘴。航空轮胎用气门嘴不适用本标准。 2 引用标准 下列标准通过引用构成本标准的条文。出版时所示版本均为有效。使用本标准的各方应考虑最新版本的可能性。 - GB1795-1996 轮胎气门芯 - GB/T 2828-87 逐批检查计数抽样程序及抽样表 - GB/T 3900-91 轮胎气门嘴系列 - GB9764-88 轮胎气门嘴芯腔 - GB9765-88 轮胎气门嘴螺纹 - GB/T 9766-94 轮胎气门嘴试验方法 3 产品分类与标记 产品分类与标记应符合GB/T 3900的规定。 4 结构型式 气门嘴结构型式应符合表1和图1～图9的规定。 5 气门嘴主要零部件及材料 | 零件 | 型号/代号 | 材料 | |------|-----------|------| | 垫片 | YD1, YD3, YD5, YD6, QD5 | 橡胶或塑料 | | 螺母 | LM1, LM5, LM6, YM5, YM6 | 黄铜 | | 防护帽 | A型, B型, C型 | 塑料 | | 气门芯 | TC1, TC2 (GB1795) | 金属和橡胶组合 | 注：气门芯型号可根据气门嘴类型选择TC1或TC2，材料应符合GB1795规定。
