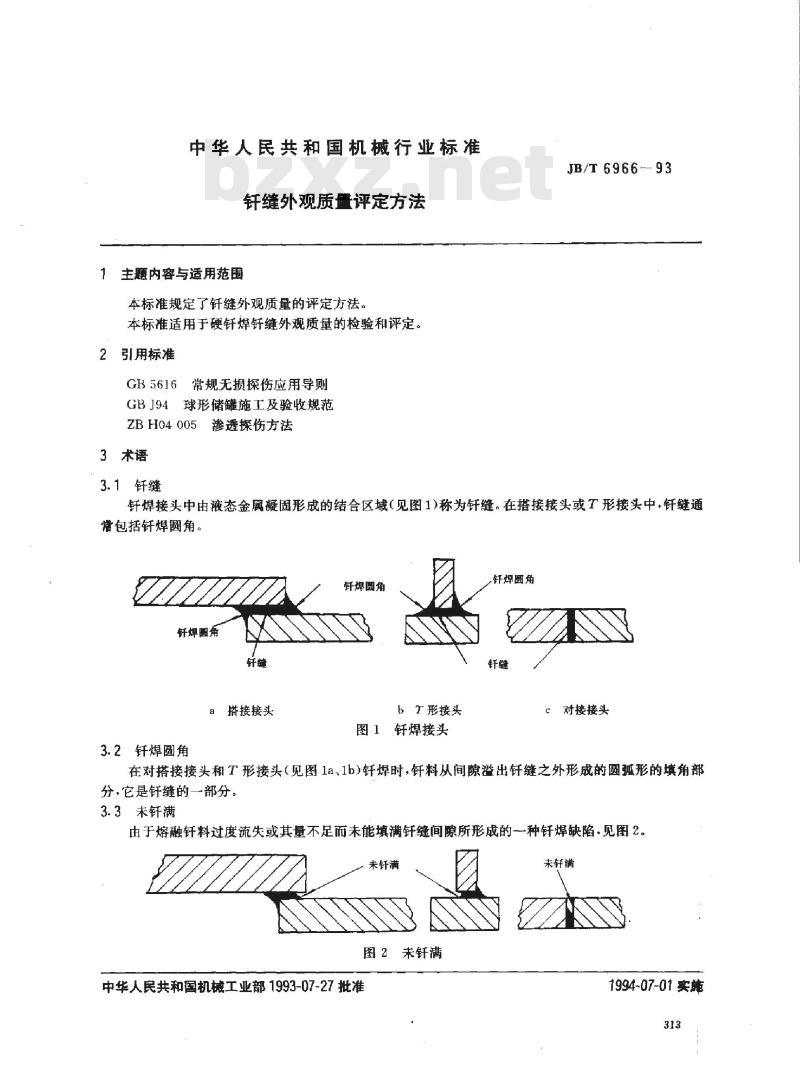

中华人民共和国机械行业标准
钎缝外观质量评定方法
免费标准下载网bzxz
1 主题内容与适用范围
本标准规定了钎缝外观质量的评定方法，适用于硬钎焊钎缝外观质量的检验和评定。

2 引用标准
GB5616 常规无损探伤应用导则
GBJ94 球形储罐施工及验收规范
ZBH04005 渗透探伤方法

3 术语
3.1 钎缝：钎焊接头中由液态金属凝固形成的结合区域（见图1），在搭接接头或T形接头中通常包括钎焊圆角。
3.2 钎焊圆角：在搭接接头或T形接头钎焊时，钎料从间隙溢出钎缝之外形成的圆弧形填角部分，是钎缝的一部分。
3.3 未钎满：由于熔融钎料过度流失或量不足而未能填满钎缝间隙所形成的钎焊缺陷（见图2）。

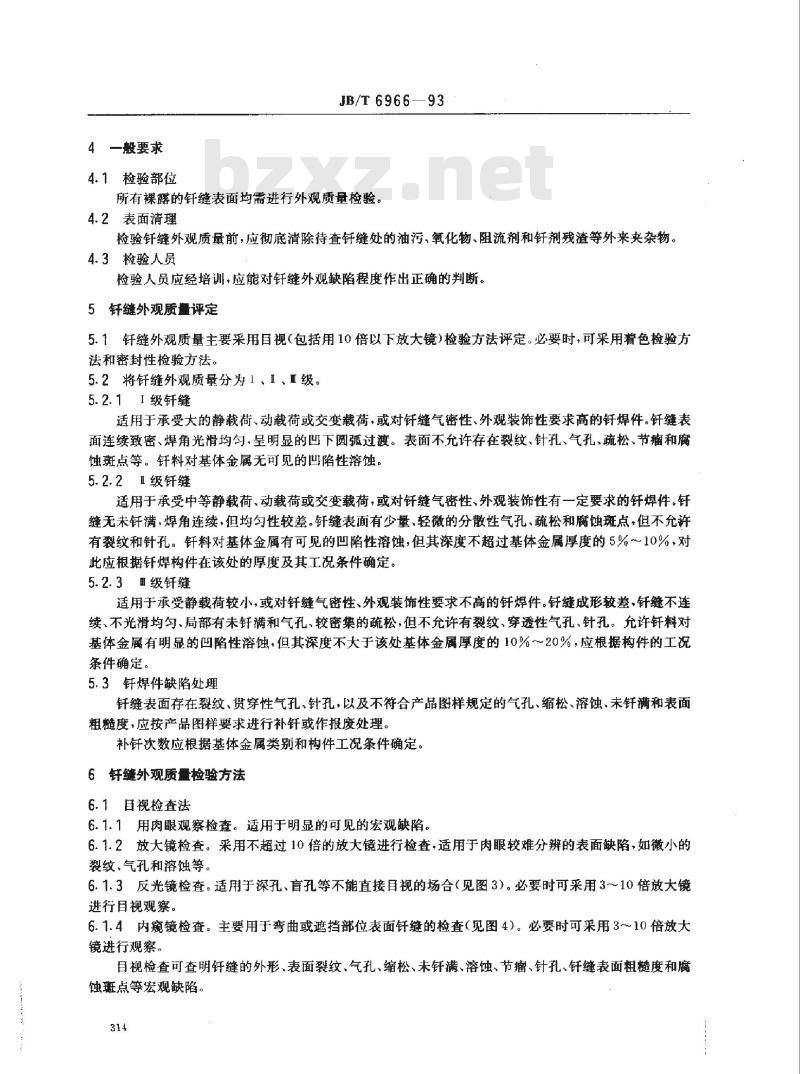

4 一般要求
4.1 检验部位：所有裸露的钎缝表面均需进行外观质量检验。
4.2 表面清理：检验前应彻底清除油污、氧化物、阻流剂和钎剂残渣等杂质。
4.3 检验人员：检验人员应经过培训，能够正确判断钎缝外观缺陷程度。

5 钎缝外观质量评定
5.1 钎缝外观主要采用目视（含10倍以下放大镜）检验，必要时可采用着色检验和密封性检验方法。
5.2 钎缝等级
5.2.1 一级钎缝：适用于承受大载荷或对气密性和外观要求高的钎焊件，钎缝表面连续致密、焊角光滑均匀，无裂纹、针孔、气孔、疏松、节瘤及腐蚀斑点，钎料对基体无明显凹陷性溶蚀。
5.2.2 二级钎缝：适用于中等载荷或对气密性和外观有一定要求的钎焊件，钎缝无未钎满，焊角连续但均匀性稍差，表面有轻微分散性气孔、疏松及腐蚀斑点，不允许有裂纹和针孔，凹陷深度不超过基体厚度5%~10%。
5.2.3 三级钎缝：适用于小载荷或对气密性和外观要求低的钎焊件，钎缝成形较差，局部有未钎满和气孔，疏松较密集，但不允许有裂纹、穿透性气孔或针孔，钎料凹陷深度不大于基体厚度10%~20%。
5.3 缺陷处理：钎缝存在裂纹、贯穿性气孔、针孔或不符合图样的气孔、缩松、溶蚀、未钎满及表面粗糙度，应按图样要求补钎或报废，补钎次数依据基体金属和工况确定。

6 钎缝外观质量检验方法
6.1 目视检查法
6.1.1 肉眼观察，适用于明显宏观缺陷。
6.1.2 放大镜检查，不超过10倍，用于观察微小裂纹、气孔和溶蚀。

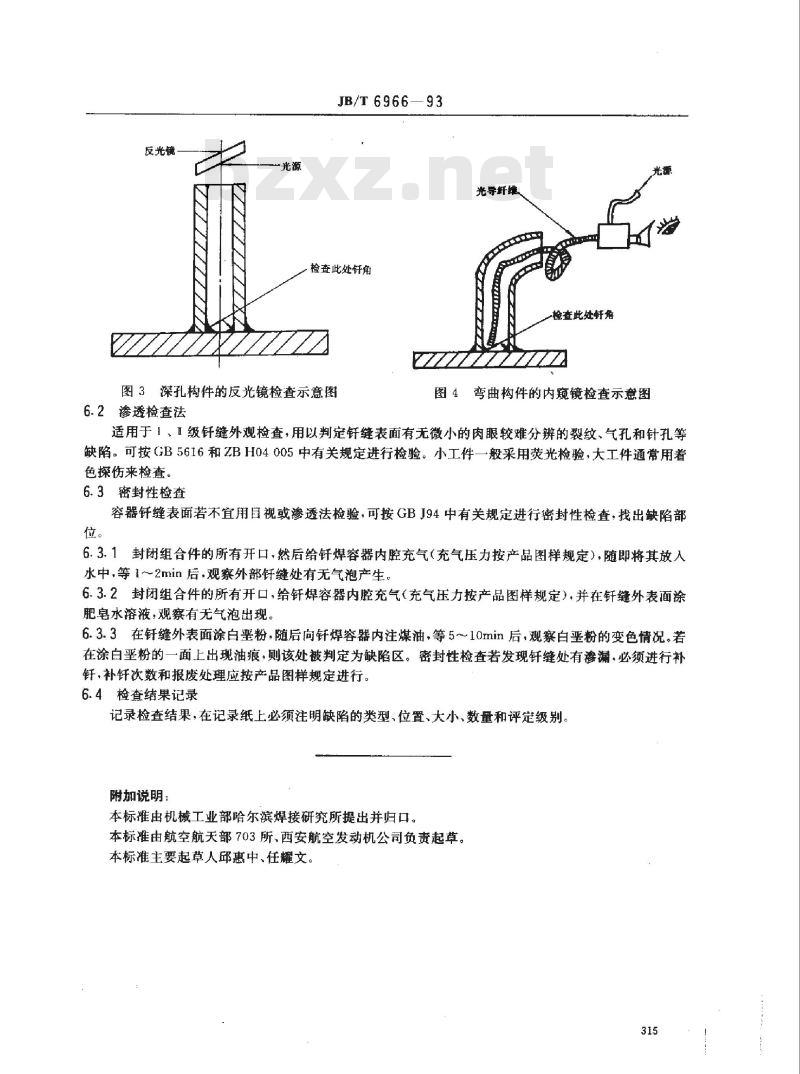

6.1.3 反光镜检查，适用于深孔、盲孔等无法直接目视的部位（见图3），必要时配合3~10倍放大镜。
6.1.4 内窥镜检查，适用于弯曲或遮挡部位的钎缝表面（见图4），必要时配合3~10倍放大镜。
目视检查可发现钎缝外形、表面裂纹、气孔、缩松、未钎满、溶蚀、节瘤、针孔、表面粗糙度及腐蚀斑点等缺陷。

6.2 渗透检查法
适用于一级和二级钎缝，用于判定表面微小裂纹、气孔和针孔，可按 GB5616 和 ZBH04005 的规定进行。小工件采用荧光检验，大工件采用着色探伤。

6.3 密封性检查
若钎缝表面不适合目视或渗透检查，可按 GBJ94 进行密封性检验以找出缺陷。
6.3.1 封闭组合件所有开口后给内腔充气，放入水中 1~2 分钟，观察外部钎缝有无气泡。
6.3.2 封闭组合件所有开口后充气，并在钎缝外表面涂肥皂水，观察气泡出现情况。
6.3.3 钎缝外表面涂白垩粉，向内腔注入煤油 5~10 分钟，观察白垩粉变色情况，出现油痕则判定为缺陷区。如发现渗漏，必须进行补钎处理。
