中华人民共和国机械行业标准 JB/T9531-1999
点焊电极挡块和夹块
Spot welding-electrode back-ups and clamps
发布：1999-08-06
实施：2000-01-01

1 范围
本标准规定了点焊电极挡块和夹块的尺寸和规格。本标准适用于电阻点焊设备中使用的电极挡块和夹块。本标准应与 JB/T9530-1999《电阻焊设备的绝缘帽和绝缘衬套》配合使用。

2 引用标准
JB/T9531-1999, JB/T9530-1999 (idt ISO7931:1985), ISO5827:1983, ZBJ64013-88。

3 尺寸与材料

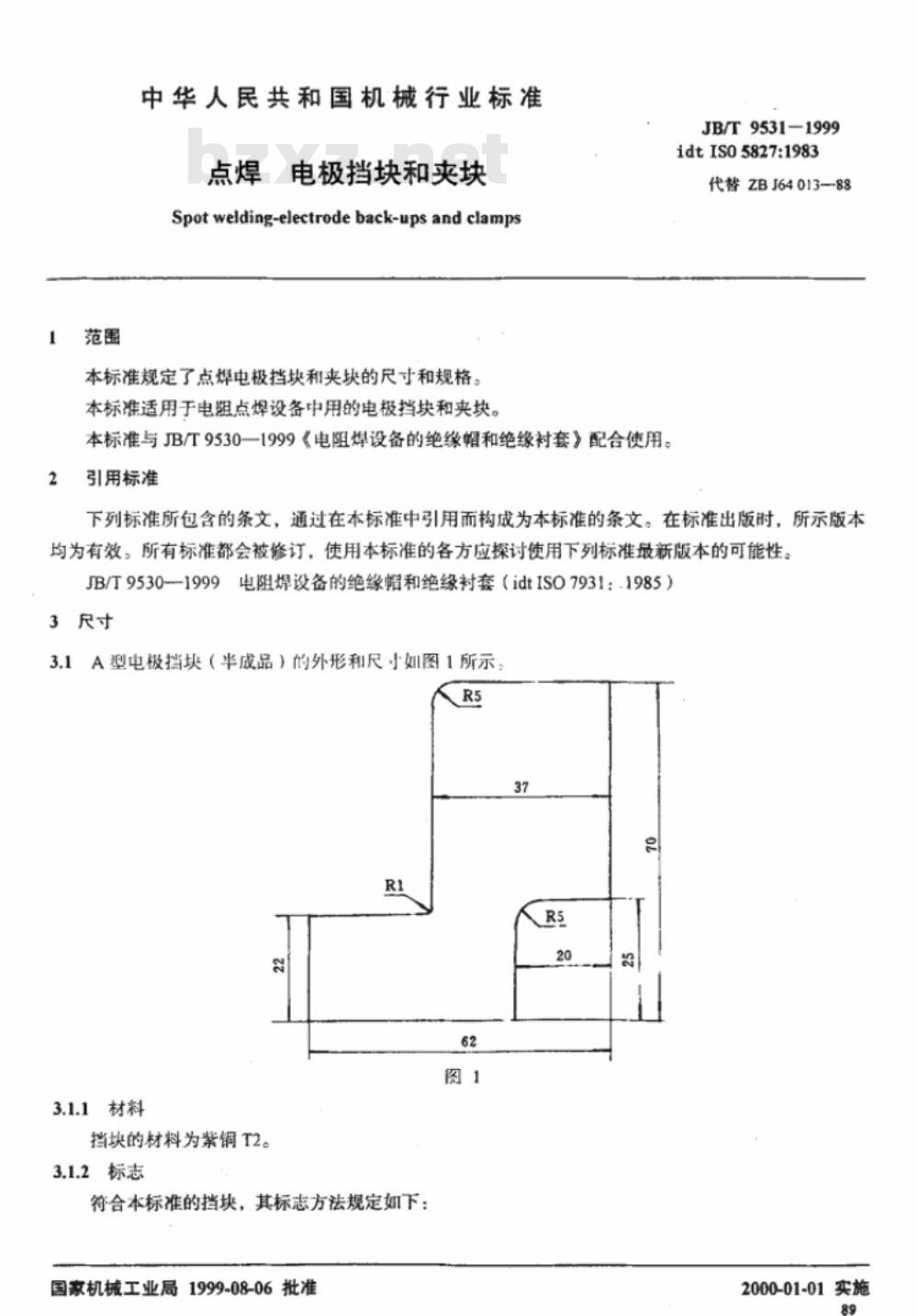

3.1 A型电极挡块（半成品）
3.1.1 材料：紫铜 T2
3.1.2 标志：挡块外形长度和标准编号，例如：A型、长2000mm的挡块标志为“挡块外形 JB/T9531—A2000”。

3.2 模形电极
3.2.1 材料：铬青铜 QCr0.5
3.2.2 标志：楔形电极标明类型字母和材料牌号，例如：B型、材料为 QCr0.5 的楔形电极标记为“BQCro.5”。

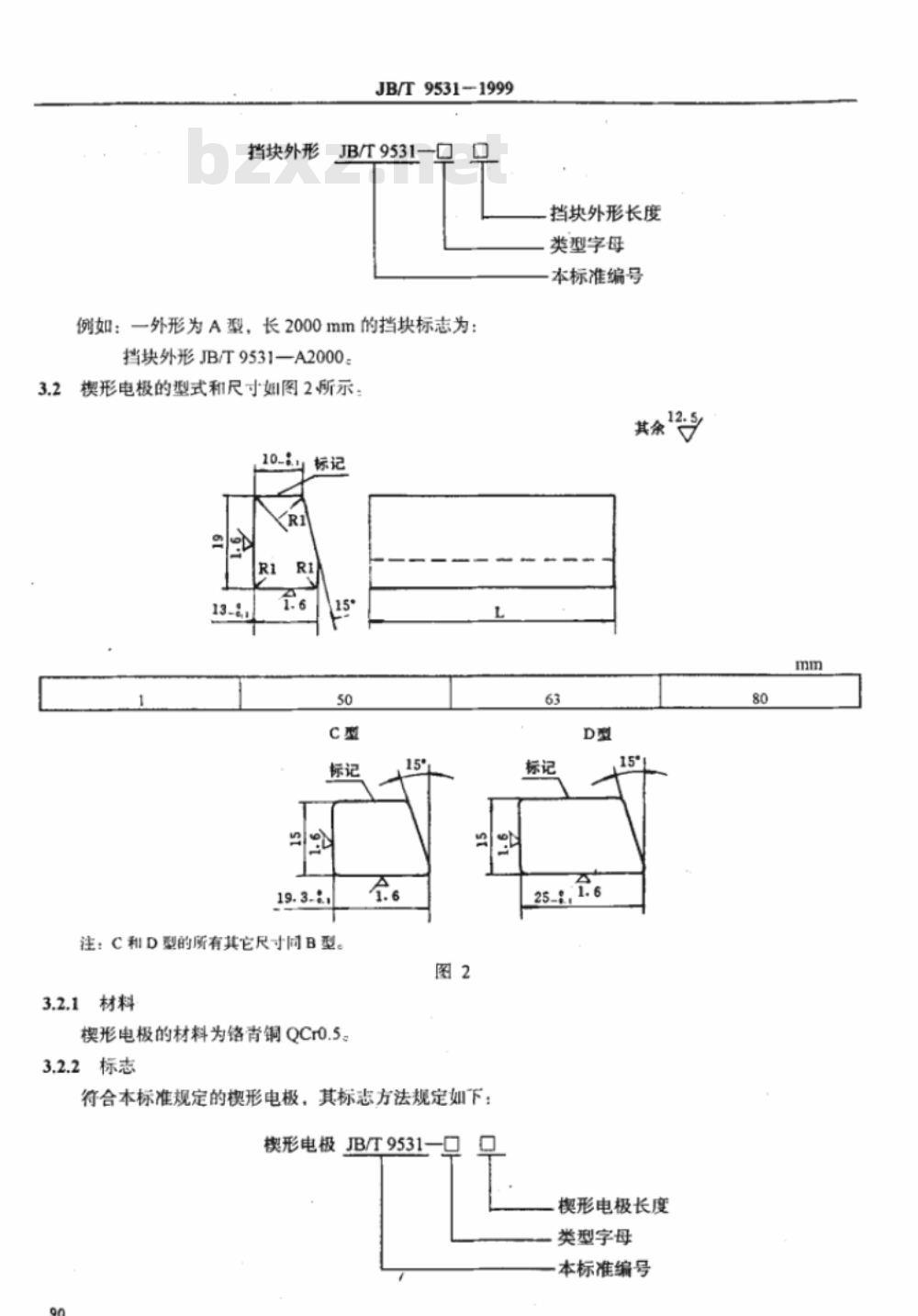

3.2.3 型式和尺寸参见图2，注：C和D型其他尺寸同B型。此内容来自标准下载网

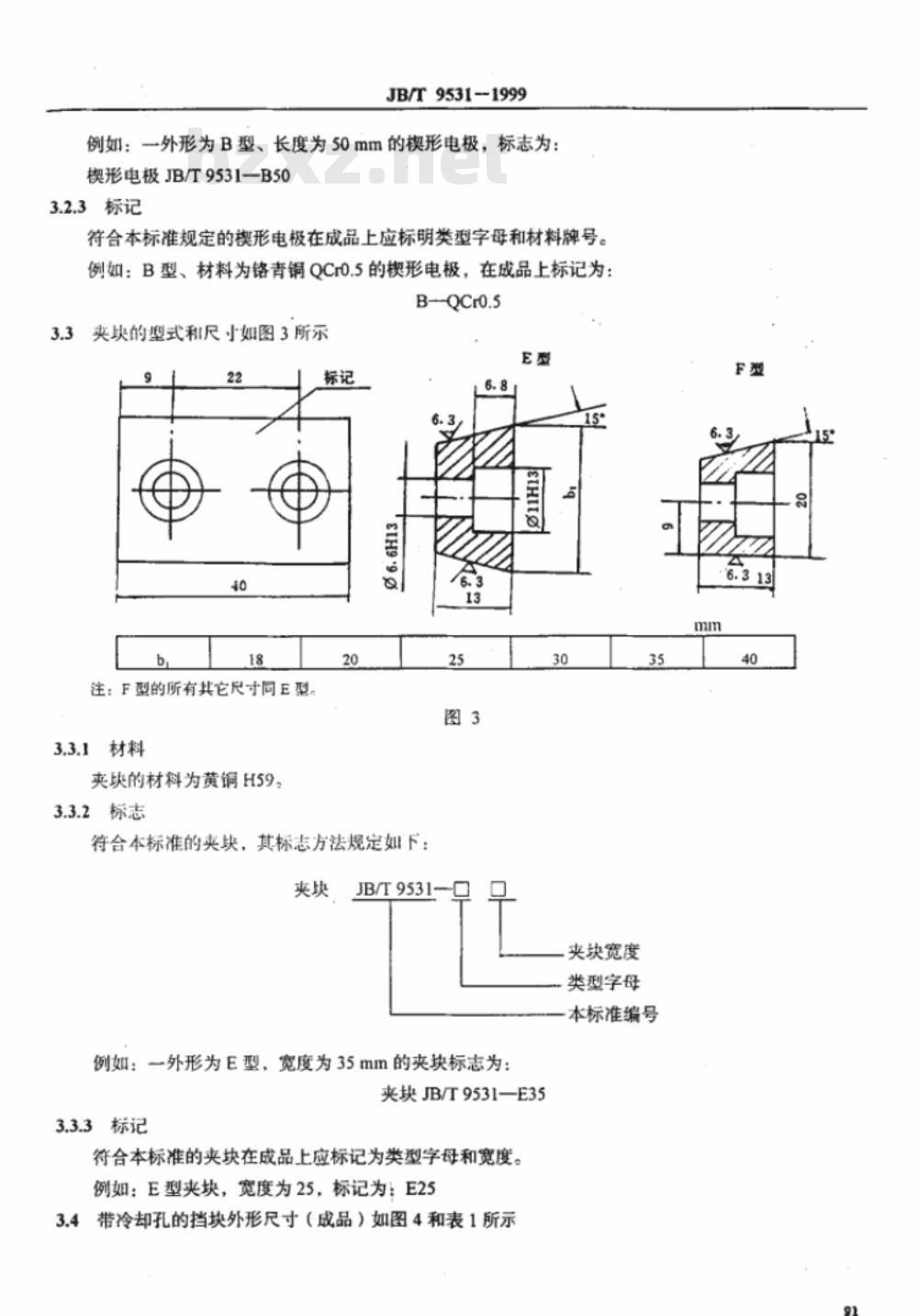

3.3 夹块
3.3.1 材料：黄铜 H59
3.3.2 标志：标记类型字母和宽度，例如：E型夹块，宽度为35mm，标记为“E35”。

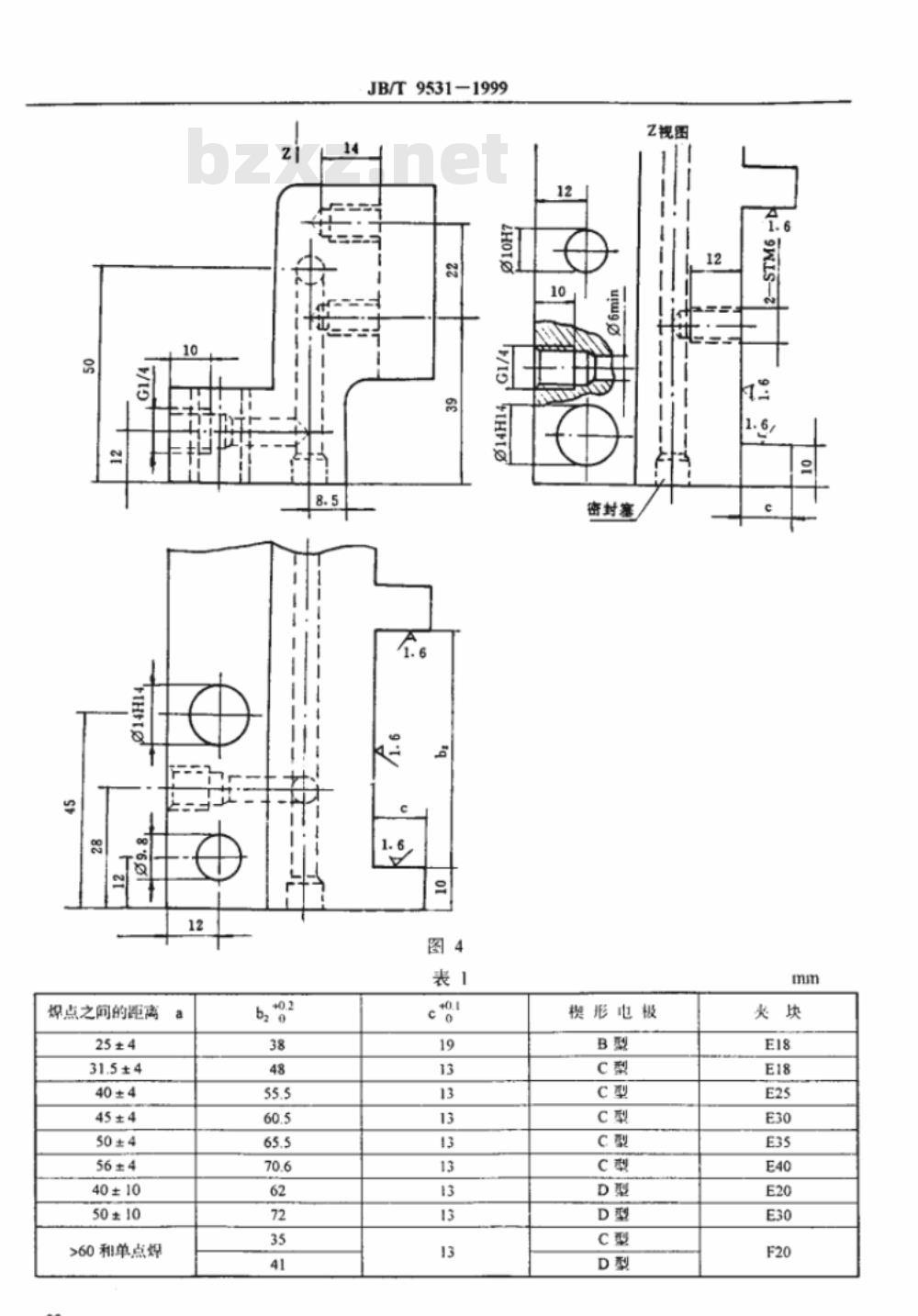

3.3.3 带冷却孔的挡块外形尺寸参见图4和表1。

3.4 装配
装配后的电极挡块和夹块参见图5。包括螺栓、绝缘衬套、定位销等组件。

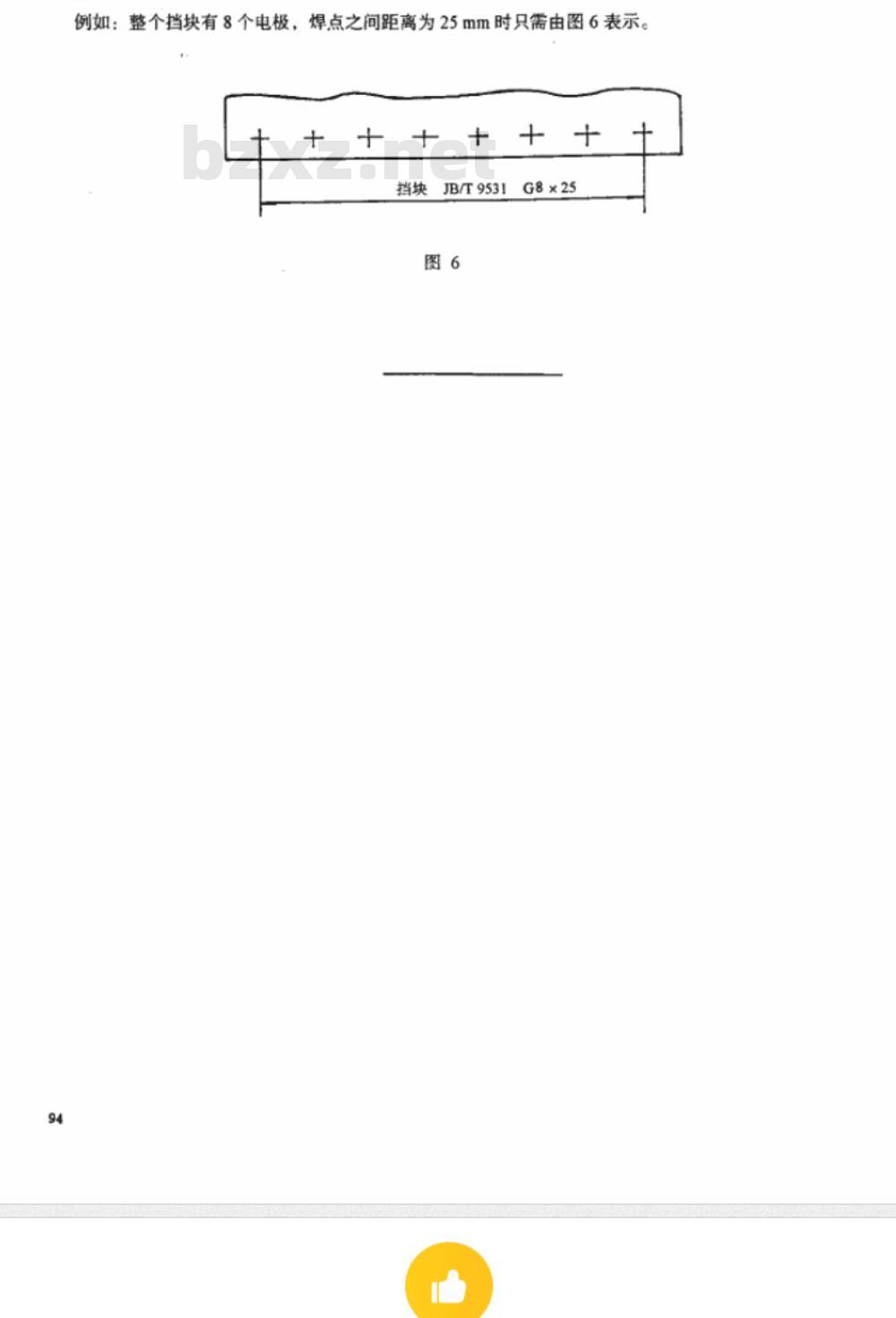

整个挡块在装配图中可用简图表示，例如：整个挡块有8个电极，焊点之间距离为25mm时用图6表示，标记为“G8×25”。
