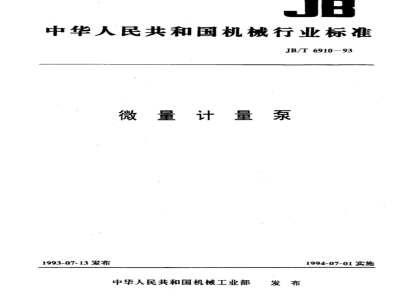

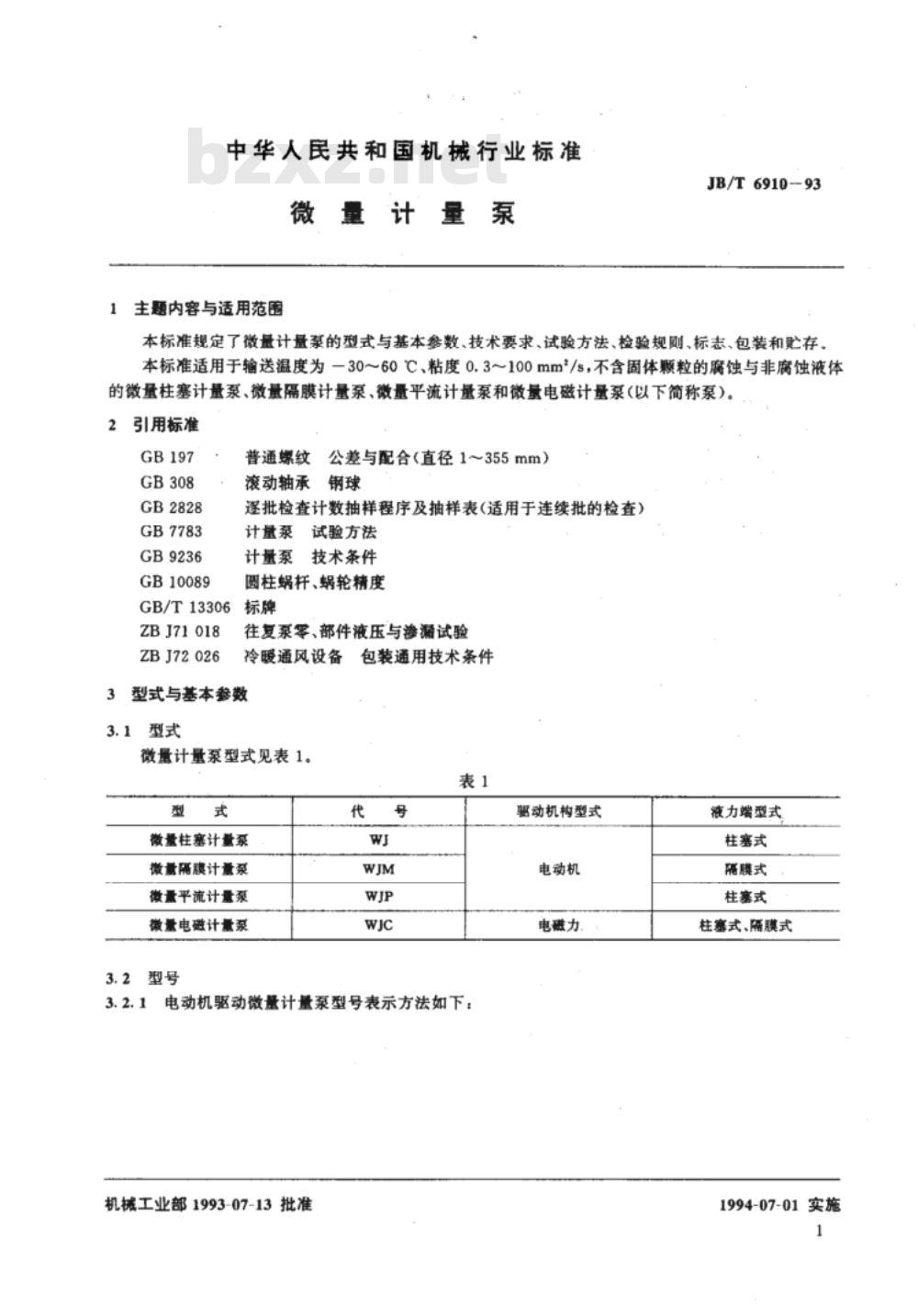

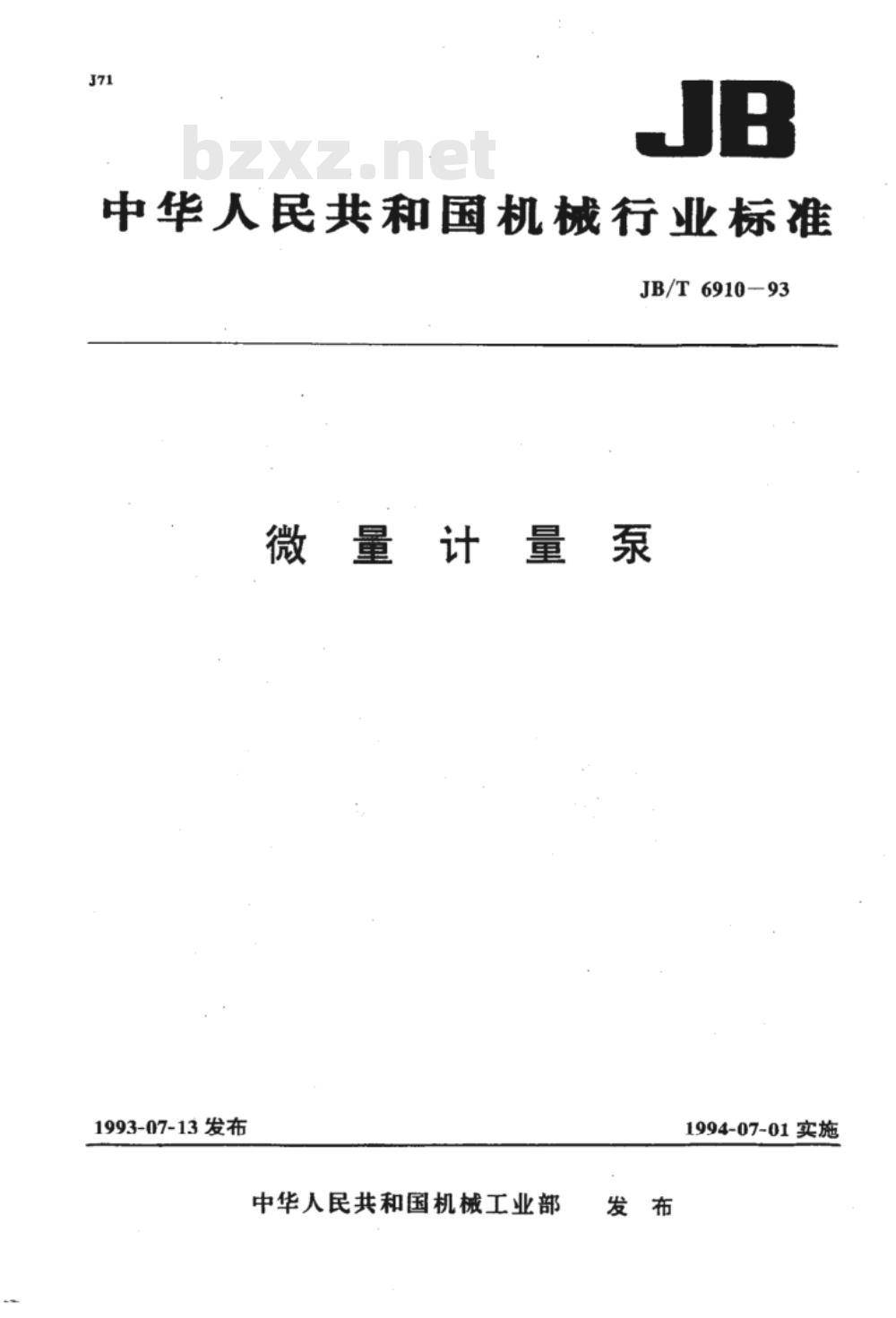

中华人民共和国机械行业标准 JB/T6910-93 微量计量泵 1993-07-13 发布 机械工业部发布 1994-07-01 实施 本标准规定了微量计量泵的型式与基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于输送温度为 -30~60℃、粘度 0.3~100 mm/s，不含固体颗粒的腐蚀与非腐蚀液体的微量柱塞计量泵、微量隔膜计量泵、微量平流计量泵和微量电磁计量泵（以下简称泵）。
引用标准：
GB 197, GB 308, GB 2828, GB 7783, GB 9236, GB 10089, GB/T 13306, ZBJ71018, ZBJ72026
3 型式与基本参数
3.1 型式
微量计量泵型式见表1：
微量柱塞计量泵、微量隔膜计量泵、微量平流计量泵、微量电磁计量泵
3.2 型号
3.2.1 包装通用技术条件
表1：微量计量泵型式代号
W、WJM、WJP、WJC

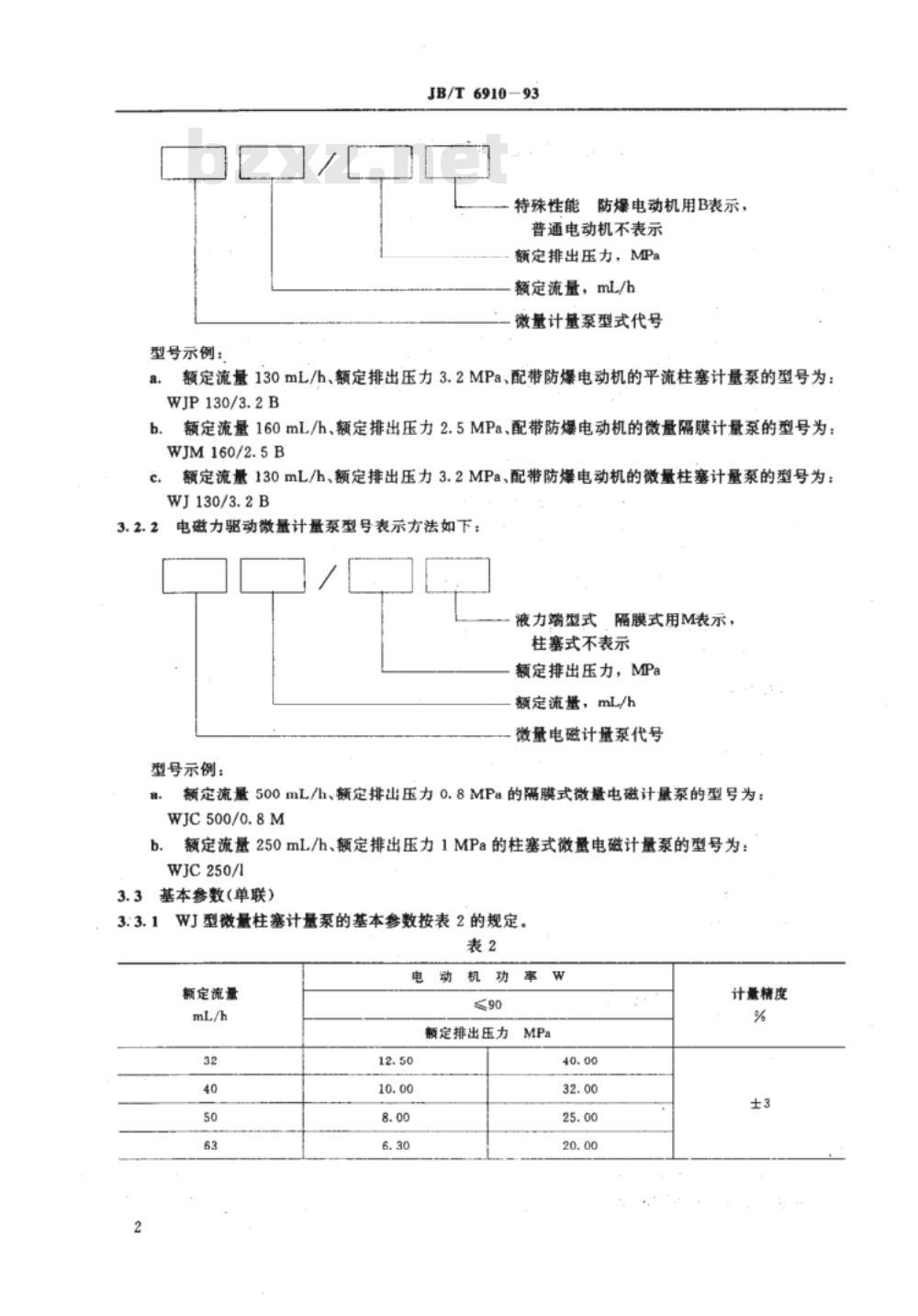

电动机驱动微量计量泵型号表示方法：
电动机驱动，液力端型式：柱塞式、隔膜式
额定流量：130 mL/h，额定排出压力：3.2 MPa，型号为：WJP130/3.2B
额定流量：160 mL/h，额定排出压力：2.5 MPa，型号为：WJM160/2.5B
3.3 基本参数（单联）
3.3.1 WJ型微量柱塞计量泵的基本参数按表2的规定：
表2：
额定流量：32 mL/h, 40 mL/h, 50 mL/h, 63 mL/h
电动机功率：90W
额定排出压力：12.50 MPa, 10.00 MPa, 8.00 MPa, 6.30 MPa

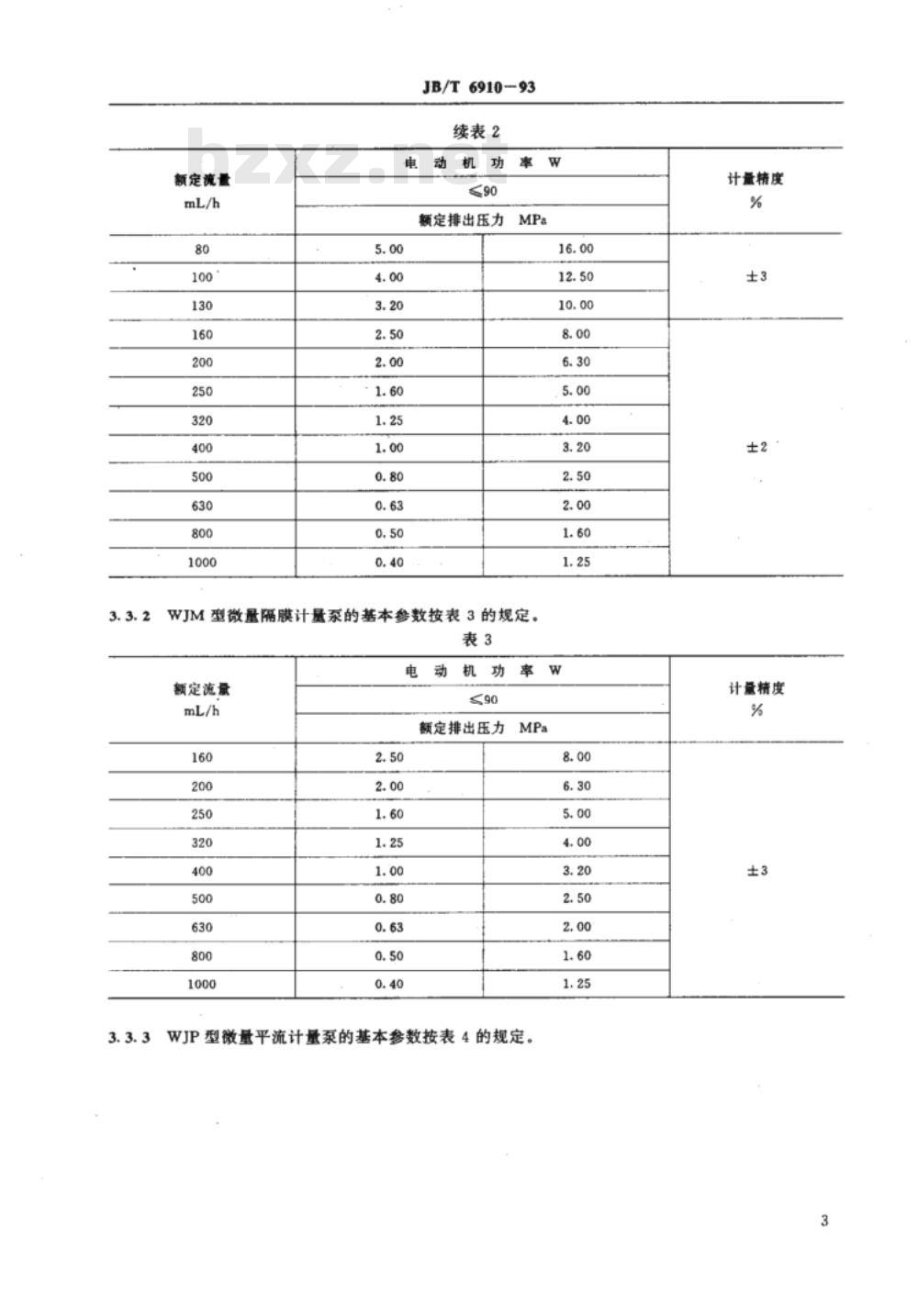

续表2：
额定流量：80 mL/h, 100 mL/h, 130 mL/h, 160 mL/h, 200 mL/h, 250 mL/h, 320 mL/h, 400 mL/h, 500 mL/h, 630 mL/h, 800 mL/h, 1000 mL/h
电动机功率：≤90W
额定排出压力：5.00 MPa, 4.00 MPa, 3.20 MPa, 2.50 MPa, 2.00 MPa, 1.60 MPa, 1.25 MPa, 1.00 MPa, 0.80 MPa, 0.63 MPa, 0.50 MPa, 0.40 MPa
WJM型微量隔膜计量泵的基本参数按表3的规定：
表3：
额定流量：160 mL/h, 200 mL/h, 250 mL/h, 320 mL/h, 400 mL/h, 500 mL/h, 630 mL/h, 800 mL/h, 1000 mL/h
电动机功率：≤90W
额定排出压力：2.50 MPa, 2.00 MPa, 1.60 MPa, 1.25 MPa, 1.00 MPa, 0.80 MPa, 0.63 MPa, 0.50 MPa, 0.40 MPa
WJP型微量平流计量泵的基本参数...
