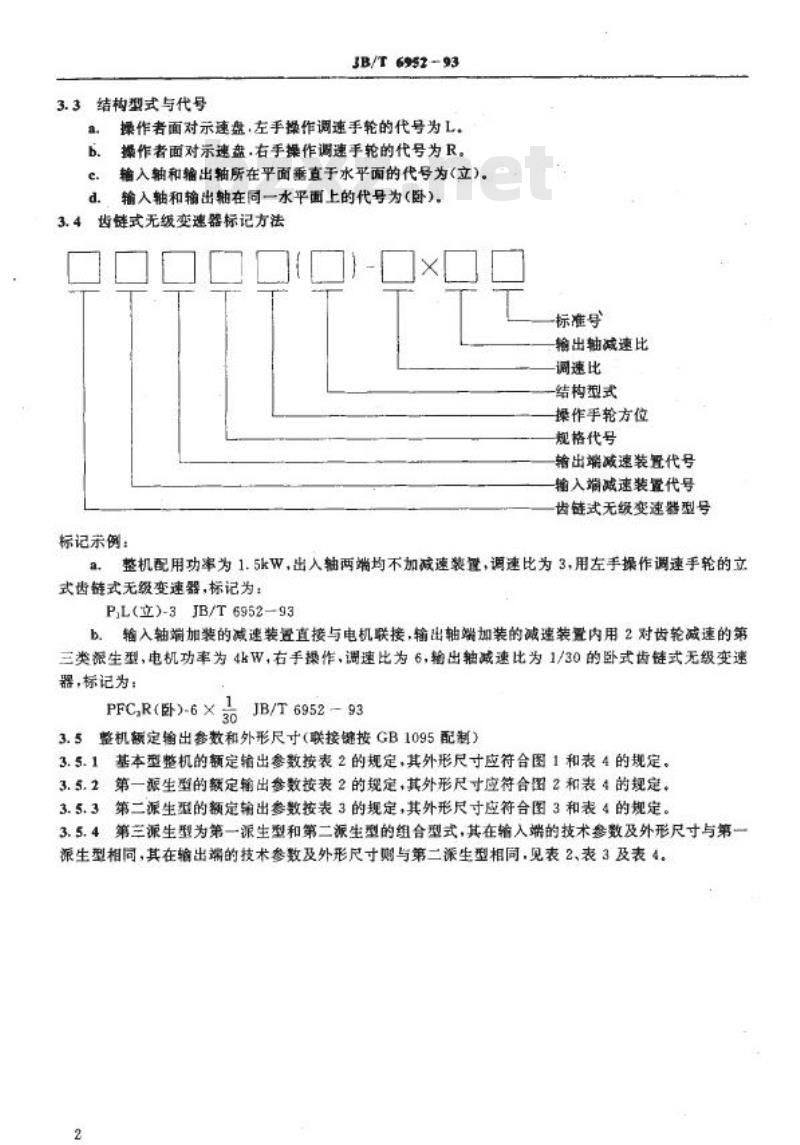

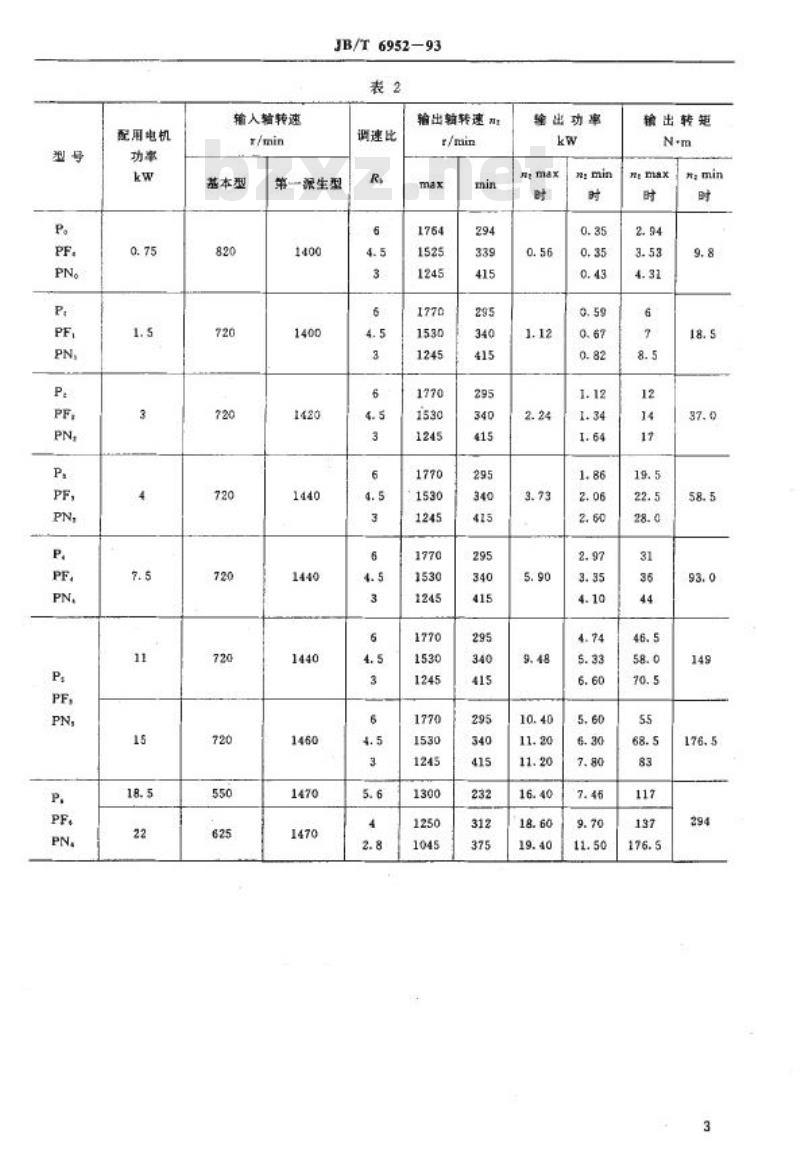

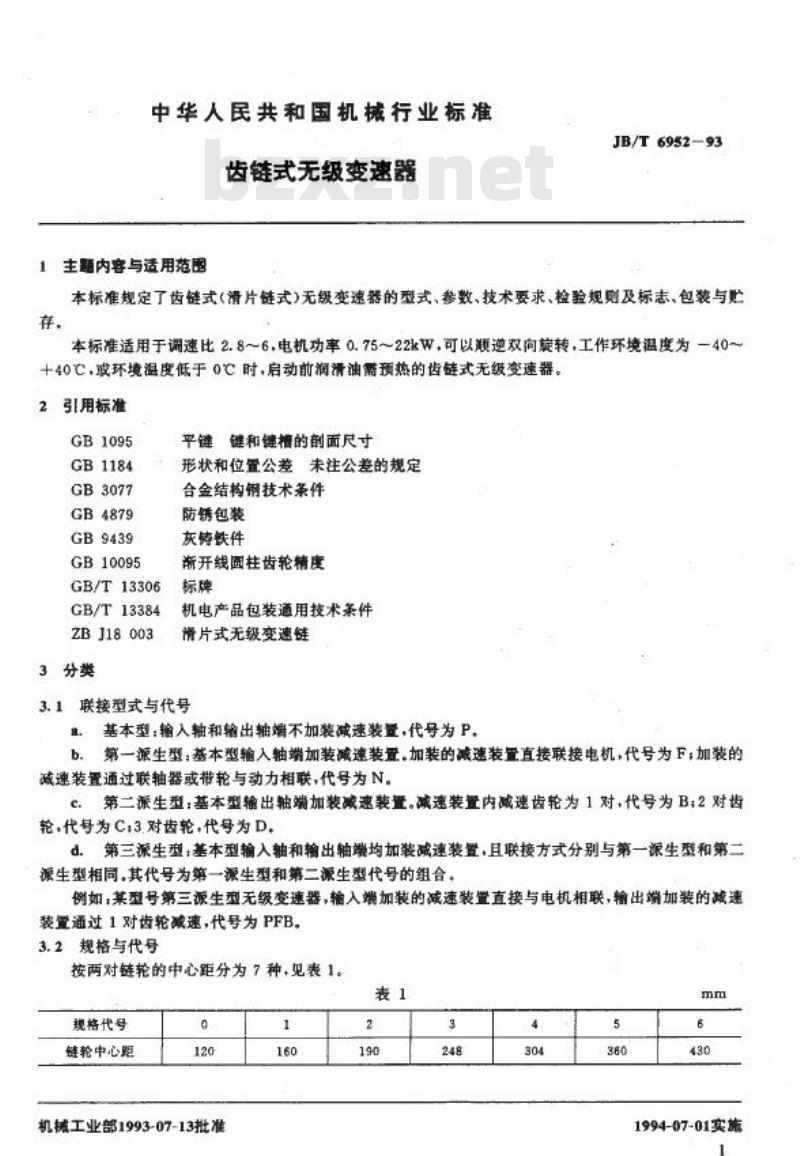

中华人民共和国机械行业标准 JB/T6952-93 齿链式无级变速器 发布日期：1993-07-13 实施日期：1994-07-01 本标准规定了齿链式（滑片链式）无级变速器的型式、参数、技术要求、检验规则及标志、包装与贮存。本标准适用于调速比2.8~6，电机功率0.75～22kW，能够顺逆双向旋转，工作环境温度为-40～+40℃，或环境温度低于0℃时，启动前润滑油需预热的齿链式无级变速器。 2 引用标准 本标准引用以下文件： GB1095 GB1184 GB3077 GB4879 GB9439 GB10095 GB/T13306 GB/T13384 ZBJ18003 3 分类 3.1 联接型式与代号 基本型：输入轴和输出轴端不加装减速装置，代号为Pa。 第一源生型：基本型输入轴端加装减速装置，代号为F；加装的减速装置通过联轴器或带轮与动力相联，代号为N。 第二源生型：基本型输出轴端加装减速装置，减速齿轮为1对，代号为B；2对齿轮，代号为C；3对齿轮，代号为D。 第三源生型：基本型输入轴和输出轴端均加装减速装置，且联接方式分别与第一源生型和第二源生型相同。代号为PFB。 3.2 规格与代号 按两对链轮的中心距分为7种，见表1。 表1 规格代号 链轮中心距（mm） 0 120 160 190 248 304 360 430 3.3 结构型式与代号 操作者面对示速盘，左手操作调速手轮的代号为L；右手操作的代号为R。输入轴和输出轴所在平面垂直于水平面的代号为（立）；输入轴和输出轴在同一水平面上的代号为（卧）。 3.4 齿链式无级变速器标记方法 标记示例： 整机配用功率为1.5kW，出入轴两端均不加减速装置，调速比为3，用左手操作调速手轮的立式齿链式无级变速器，标记为：P,L(立)-3 JB/T 6952—93。 输入轴端加装的减速装置直接与电机联接，输出轴端加装的减速装置内用2对齿轮减速的第三类源生型，电机功率为4kW，右手操作，调速比为6，输出轴减速比为1/30的卧式齿链式无级变速器，标记为：PFC,R(卧)-6 X30 JB/T6952-93。 3.5 整机额定输出参数和外形尺寸（联接键接GB1095配制） 3.5.1 基本型整机的额定输出参数按表2的规定，其外形尺寸应符合图1和表4的规定。 3.5.2 第一派生型的额定输出参数按表2的规定，其外形尺寸应符合图2和表4的规定。 3.5.3 第二派生型的额定输出参数按表3的规定，其外形尺寸应符合图3和表4的规定。 3.5.4 第三派生型为第一派生型和第二派生型的组合型式，其在输入端的技术参数及外形尺寸与第一派生型相同，在输出端的技术参数及外形尺寸与第二派生型相同，见表2、表3及表4。 表2 输出功率与转速 机型 配用电机功率 (kW) 输入轴转速 (r/min) 输出轴转速 (r/min) 调速比 基本型 0.75 820 1400 6 1.5 720 1440 6 3 720 1460 6
