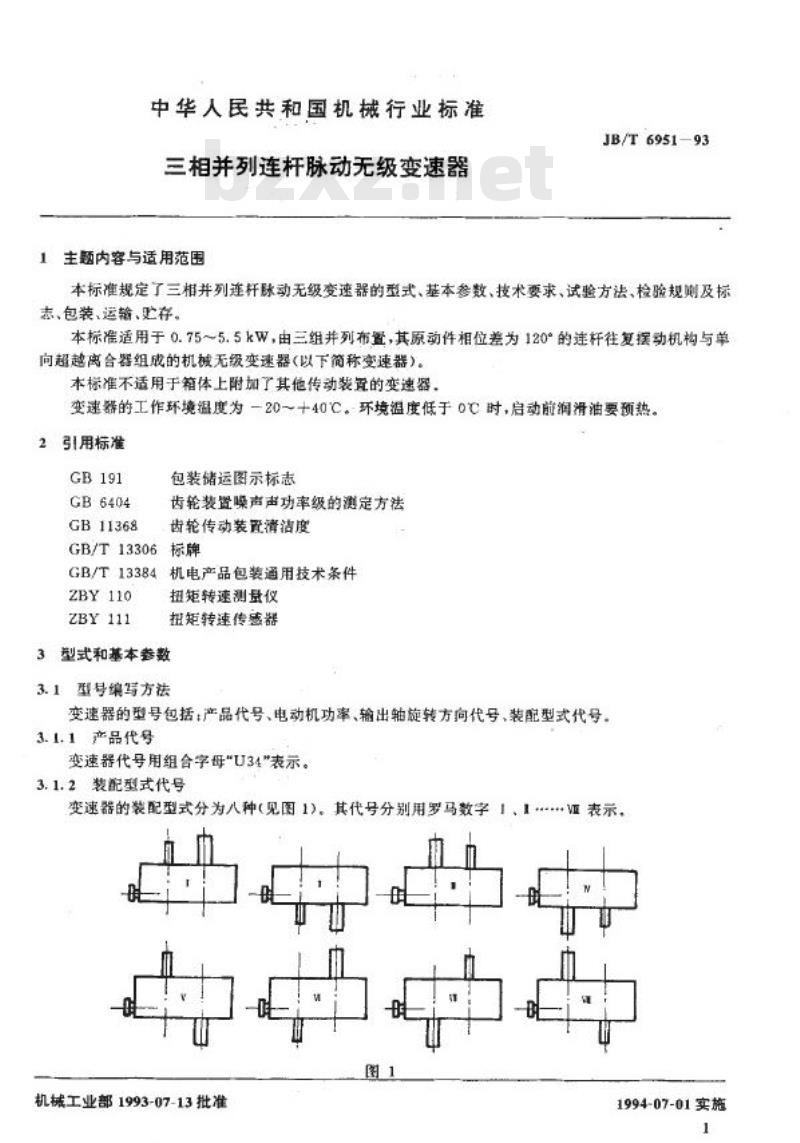

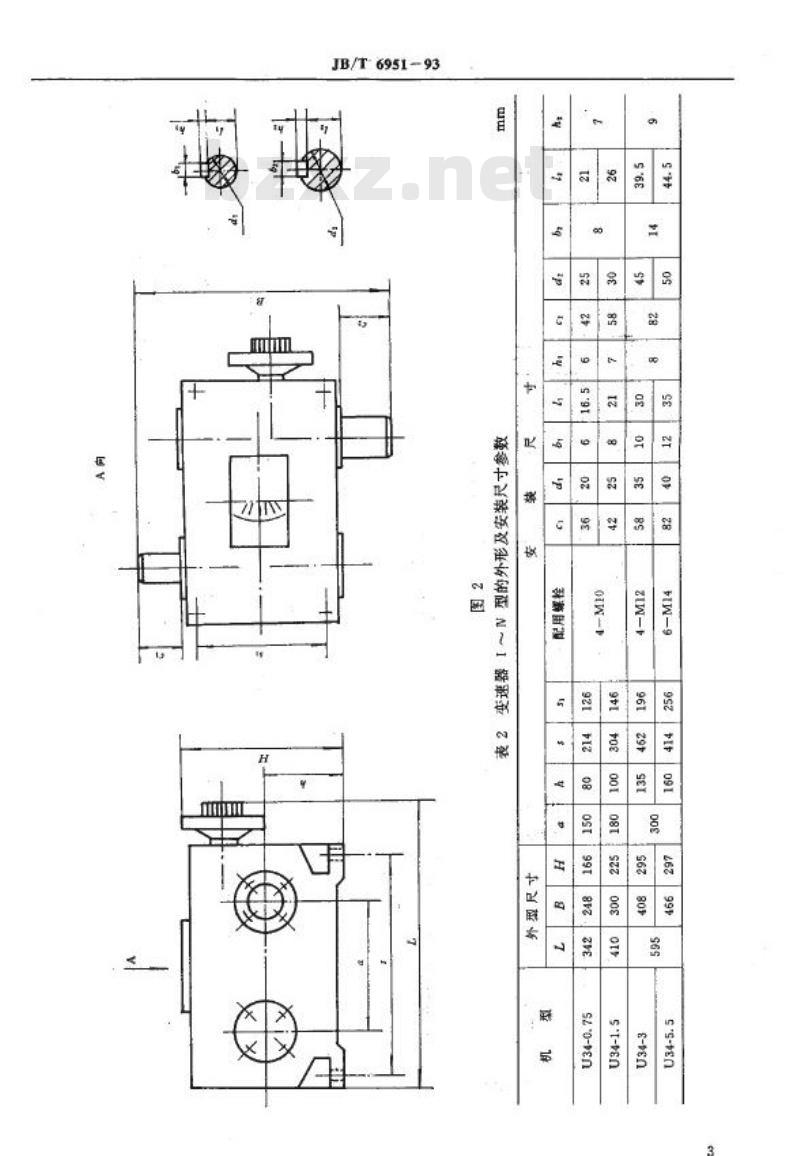

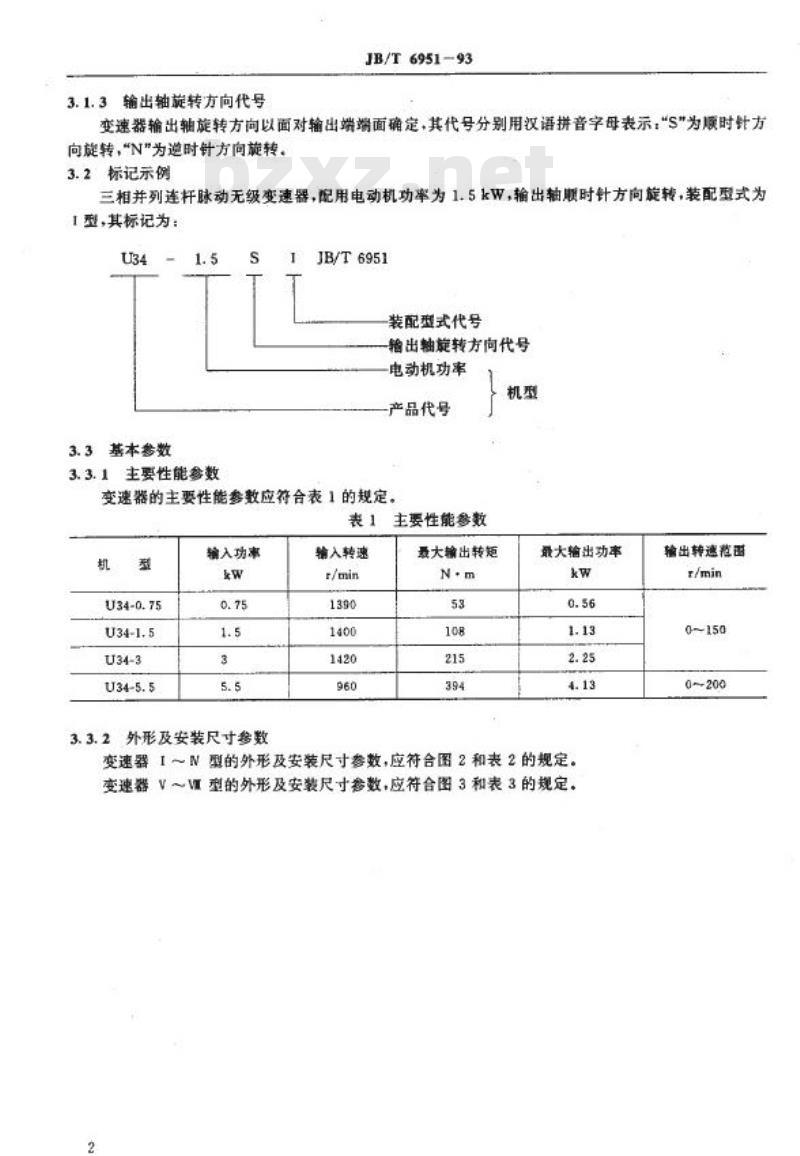

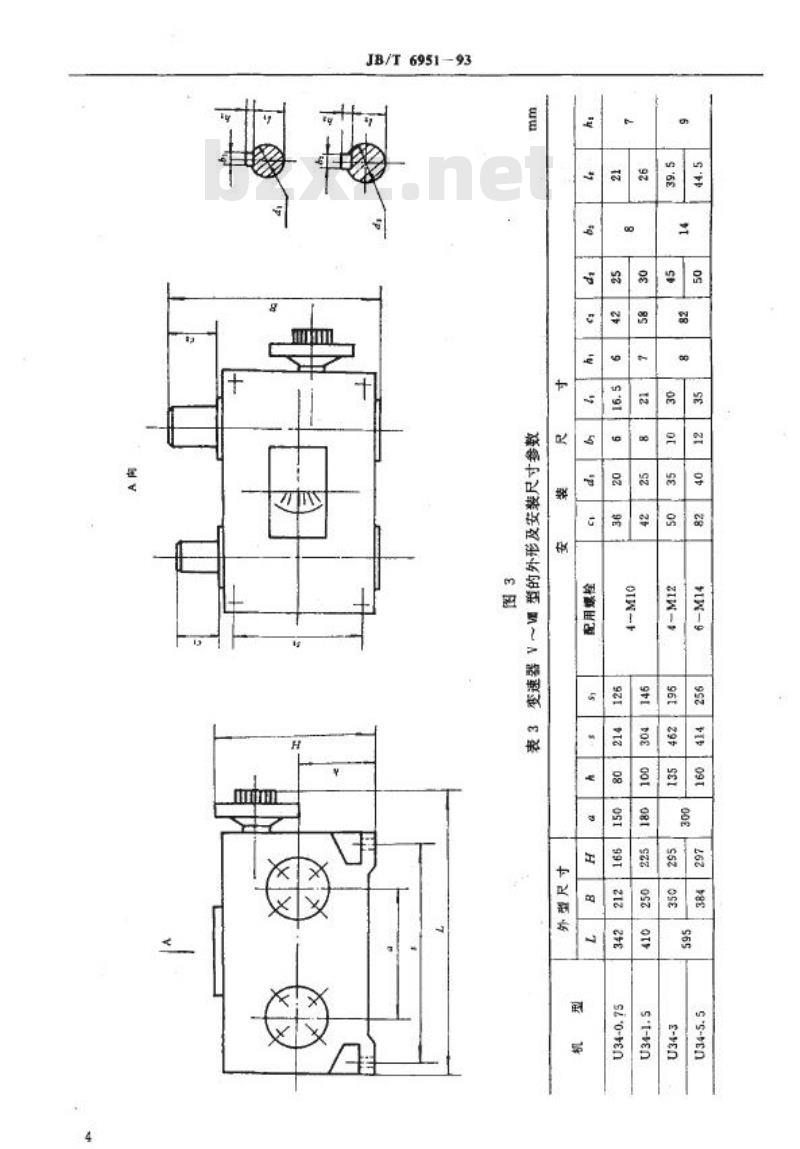

中华人民共和国机械行业标准 JB/T6951-93 三相并列连杆脉动无级变速器 发布日期：1993-07-13 实施日期：1994-07-01 本标准规定了三相并列连杆脉动无级变速器的型式、基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于0.75~5.5kW，由三组并列布置、原动件相位差为120°的连杆往复摆动机构与单向超越离合器组成的机械无级变速器（以下简称变速器）。本标准不适用于箱体上附加了其他传动装置的变速器。变速器的工作环境温度为-20～+40℃，环境温度低于0℃时，启动前润滑油应预热。 2 引用标准 本标准引用以下文件： GB191 GB6404 GB11368 GB/T13306 GB/T13384 ZBY110 ZBY111 3 型式和基本参数 3.1 型号编写方法 变速器的型号包括：产品代号、电动机功率、输出轴旋转方向代号、装配型式代号。 3.1.1 产品代号 变速器代号用“U34”表示。 3.1.2 装配型式代号 变速器的装配型式分为八种（见图1）。其代号分别用罗马字母表示。 3.1.3 输出轴旋转方向代号 变速器输出轴旋转方向以面对输出端端面确定，其代号分别用汉语拼音字母表示：“S”表示顺时针方向旋转，“N”表示逆时针方向旋转。 3.2 标记示例 三相并列连杆脉动无级变速器，配用电动机功率为1.5kW，输出轴顺时针方向旋转，装配型式为I型，其标记为： U34-1.5-S-I 3.3 基本参数 3.3.1 主要性能参数 变速器的主要性能参数应符合表1的规定。 表1 输入功率和最大输出功率及转矩 机型 输入功率 (kW) 最大输出功率 (kW) 最大输出转矩 (N·m) U34-0.75 0.75 0.56 53 U34-1.5 1.5 1.13 108 U34-3 3 2.25 215 U34-5.5 5.5 4.13 394 3.3.2 外形及安装尺寸参数 变速器1～N型的外形及安装尺寸参数，应符合图2和表2的规定。 3.4 技术要求 4.1 基本要求 变速器应按经规定程序批准的图样和技术文件制造。 4.1.1 变速器主要零件的材质、表面粗糙度、工作面粗度、尺寸精度应达到有关标准和设计图样的要求。 4.2 整机性能要求 4.2.1 变速器的调速机构动作应灵敏，输出转速范围内运行时应稳定。 4.2.2 变速器空载运转时，输出转速范围应符合表1的规定，调节至最大转速后，2分钟内启动5次，不得出现任何故障。 4.2.3 变速器运转时不得有异常声响，空载运转声功率级不得超过表4规定的数值。 4.2.4 变速器运转时，油池温升不得大于表5规定的数值，油池最高温度不得超过85℃。 4.2.5 变速器负载运转时，其滑差率不得超过表6规定的数值。 4.2.6 变速器传动效率不得低于表7规定的数值。
