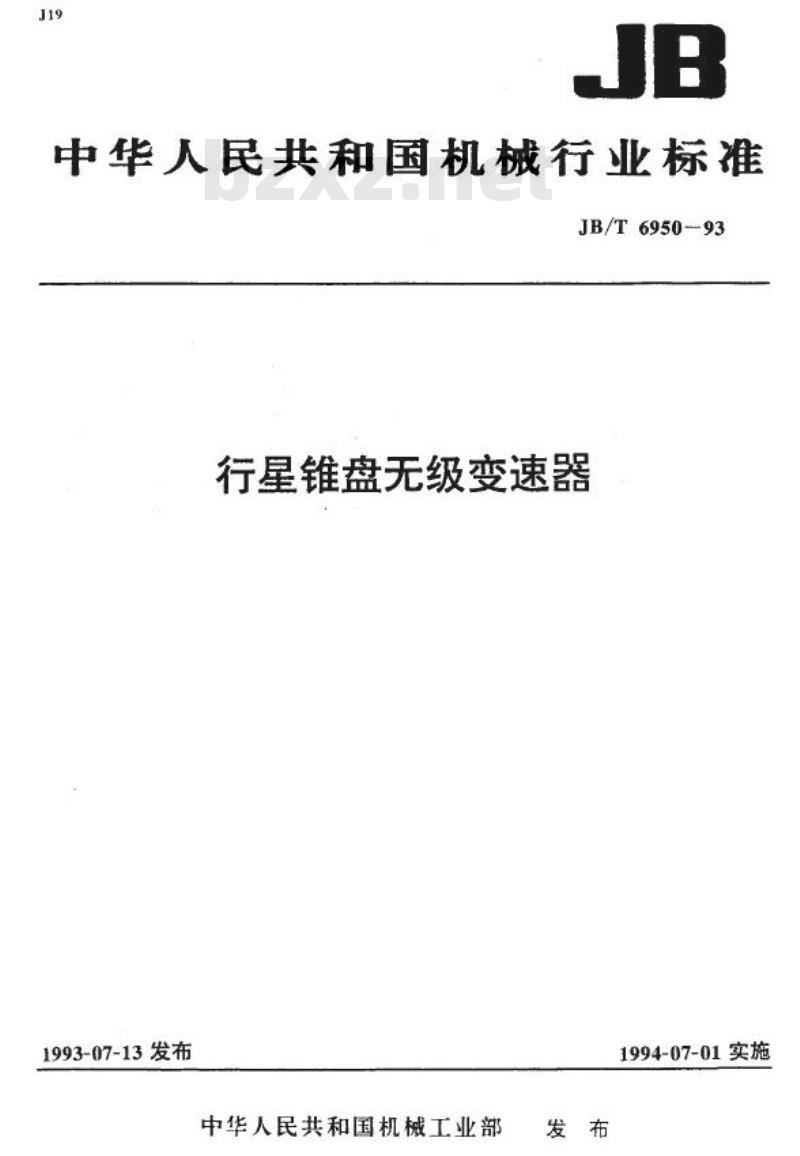

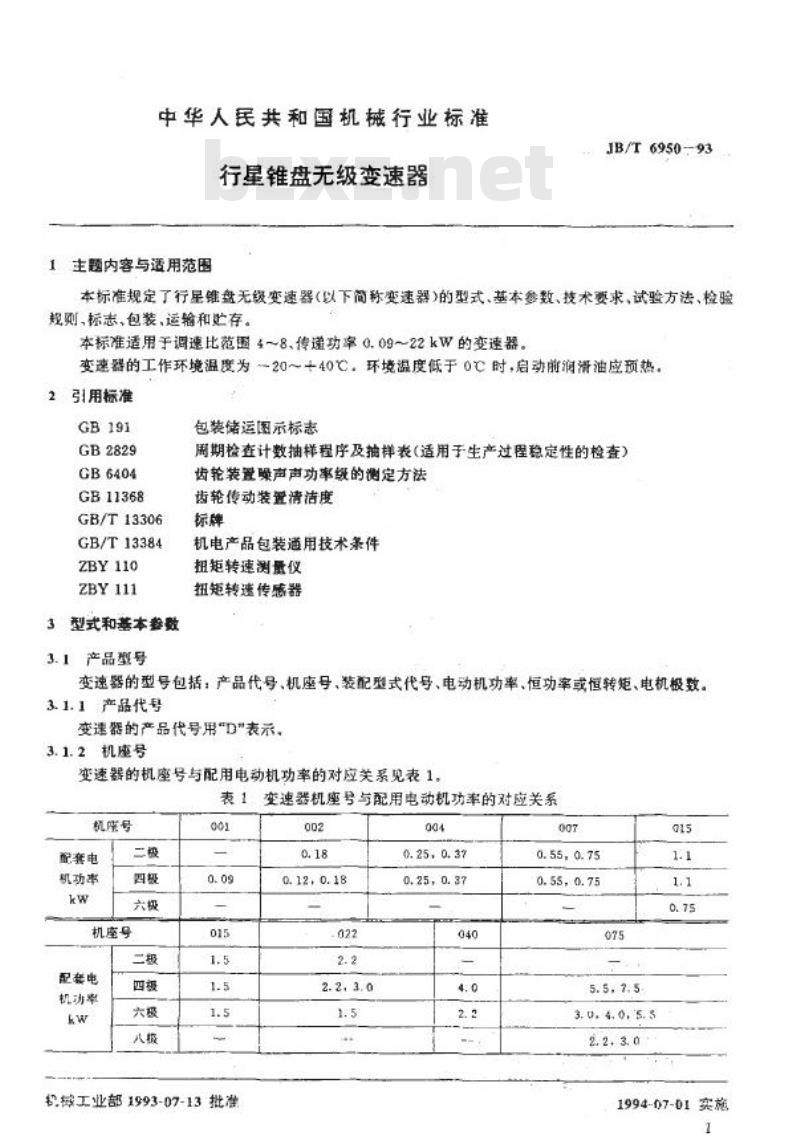

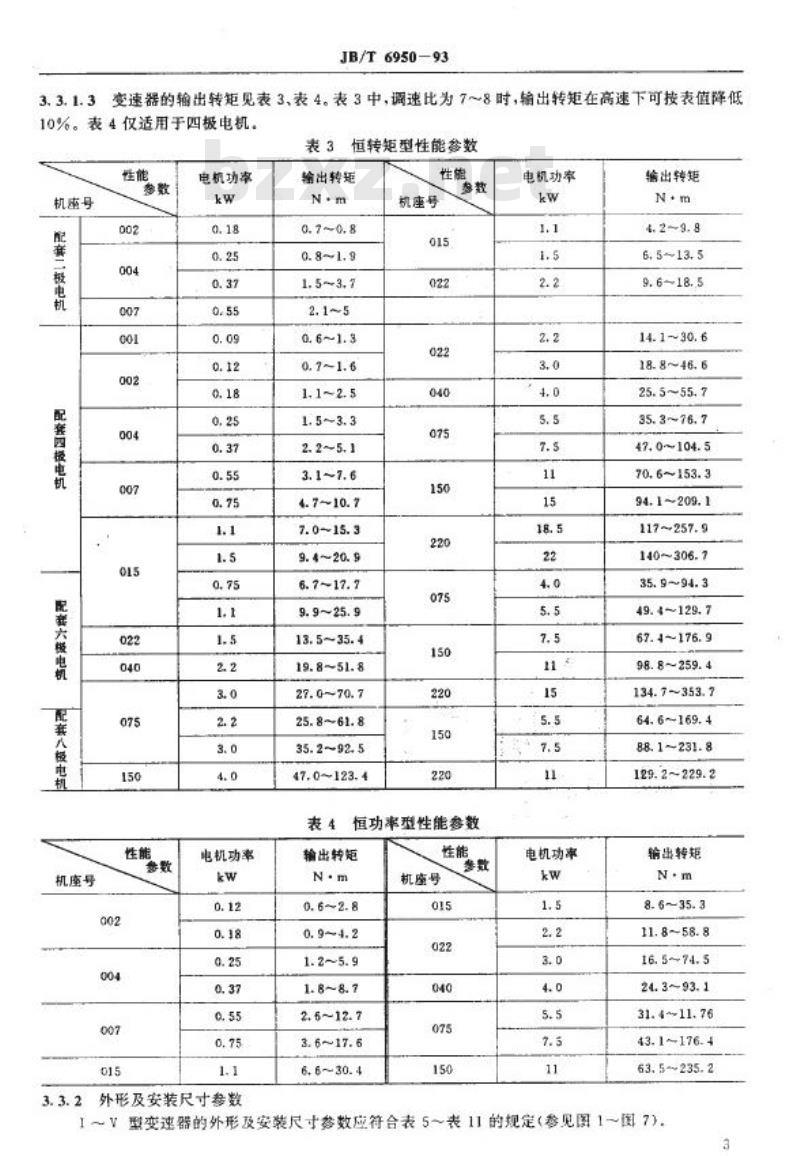

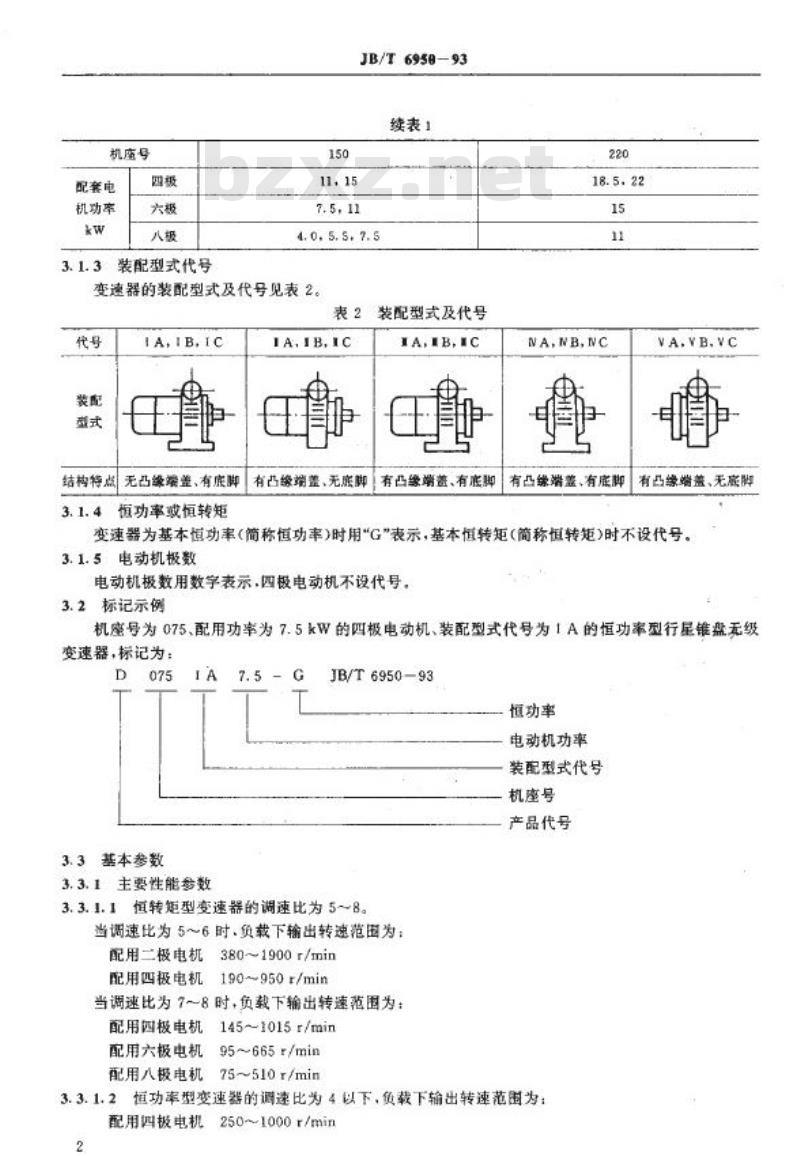

中华人民共和国机械行业标准 JB/T6950-93 行星锥盘无级变速器 发布日期：1993-07-13 实施日期：1994-07-01 本标准规定了行星锥盘无级变速器（以下简称变速器）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于调速比范围4～8、传递功率0.09～22kW的变速器，变速器的工作环境温度为20～+40℃。环境湿度低于0℃时，启动前润滑油应预热。 2 引用标准 本标准引用以下文件： GB191 GB2829 GB6404 GB11368 GB/T13306 GB/T13384 ZBY110 ZBY111 3 型式和基本参数 3.1 产品型号 变速器的型号包括：产品代号、机座号、装配型式代号、电动机功率、恒功率或恒转矩、电机极数。 3.1.1 产品代号 变速器的产品代号用“D”表示。 3.1.2 机座号 变速器的机座号与配用电动机功率的对应关系见表1。 表1 变速器机座号与配用电动机功率的对应关系 机座号 配套电机功率 (kW) 二极 四极 六极 001 0.09 1.5 1.5 1.5 002 0.18 0.12, 0.18 022 2.2 2.2, 3.0 1.5 004 0.25, 0.37 0.25, 0.37 040 4.0 2.2 007 0.55, 0.75 0.55, 0.75 075 5.5, 7.5 3.0, 4.0, 5.5 3.0 015 1.1 1.1 0.75 3.1.3 装配型式代号 变速器的装配型式及代号见表2。 表2 装配型式及代号 代号 装配型式 IA, IB, IC 3.1.4 恒功率或恒转矩 变速器为基本恒功率（简称恒功率）时用“G”表示，基本恒转矩（简称恒转矩）时不设代号。 3.1.5 电动机极数 电动机极数用数学表示。四极电动机不设代号。 3.2 标记示例 机座号为075、配用功率为7.5kW的四极电动机、装配型式代号为1A的恒功率型行星锥盘无级变速器，标记为： D075 3.3 基本参数 3.3.1 主要性能参数 恒转矩型变速器的调速比为5～8。当调速比为5～6时，负载下输出转速范围为： 配用二极电机 配用四极电机 380~1900r/min 190~950r/min 当调速比为7～8时，负载下输出转速范围为： 配用四极电机 配用六极电机 配用八极电机 145~1015r/min 95665r/min 75~510r/min 恒功率型变速器的调速比为4以下，负载下输出转速范围为： 配用四极电机 250~1000r/min 3.3.1.2 变速器的输出转矩见表3、表4。表3中，调速比为7～8时，输出转矩在高速下可按表值降低10%。 表4 仅适用于四极电机。
