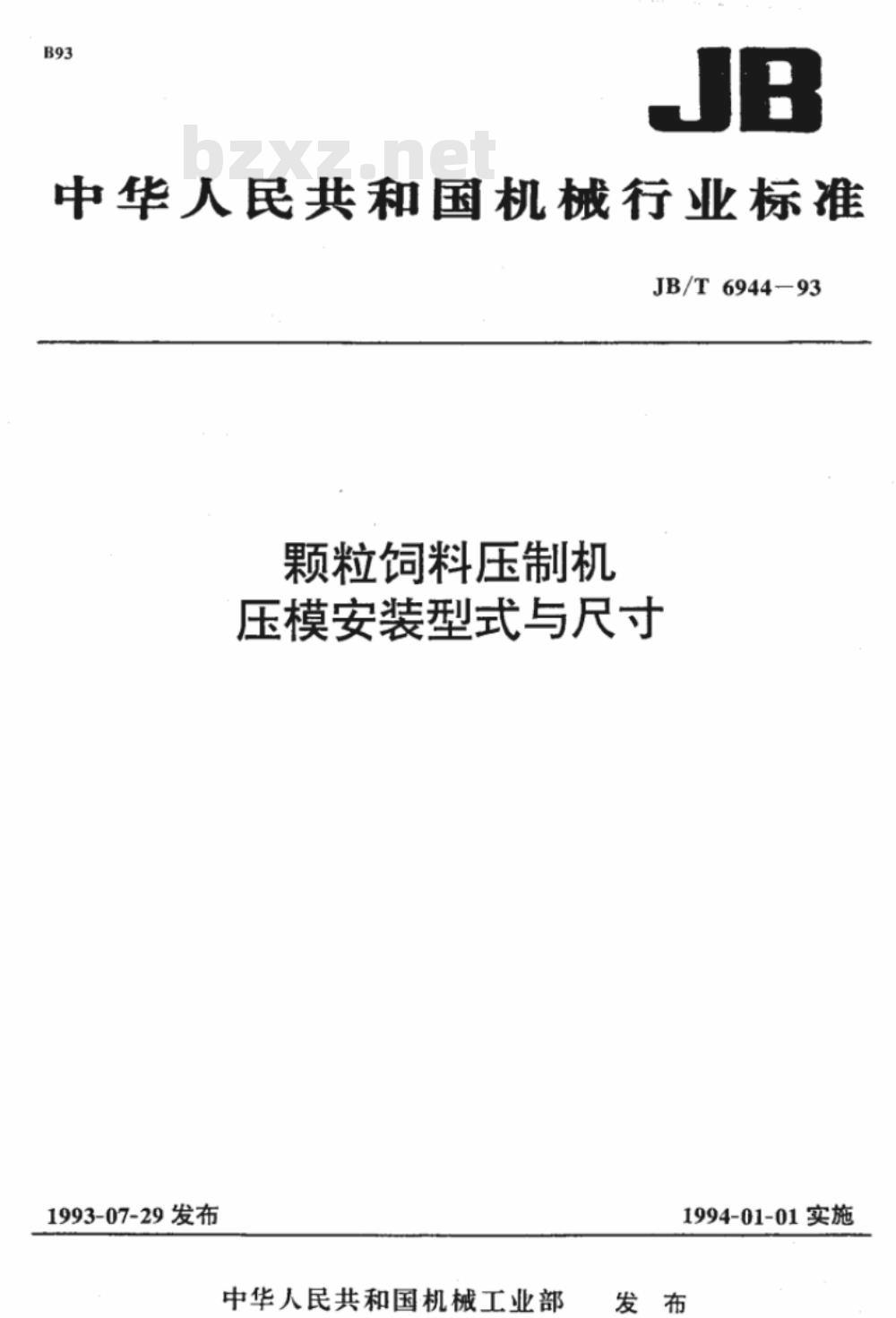

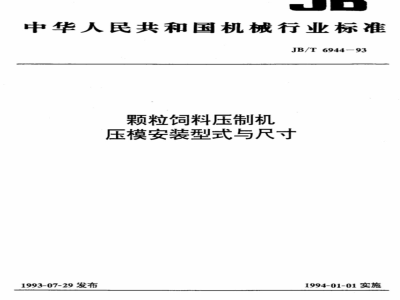

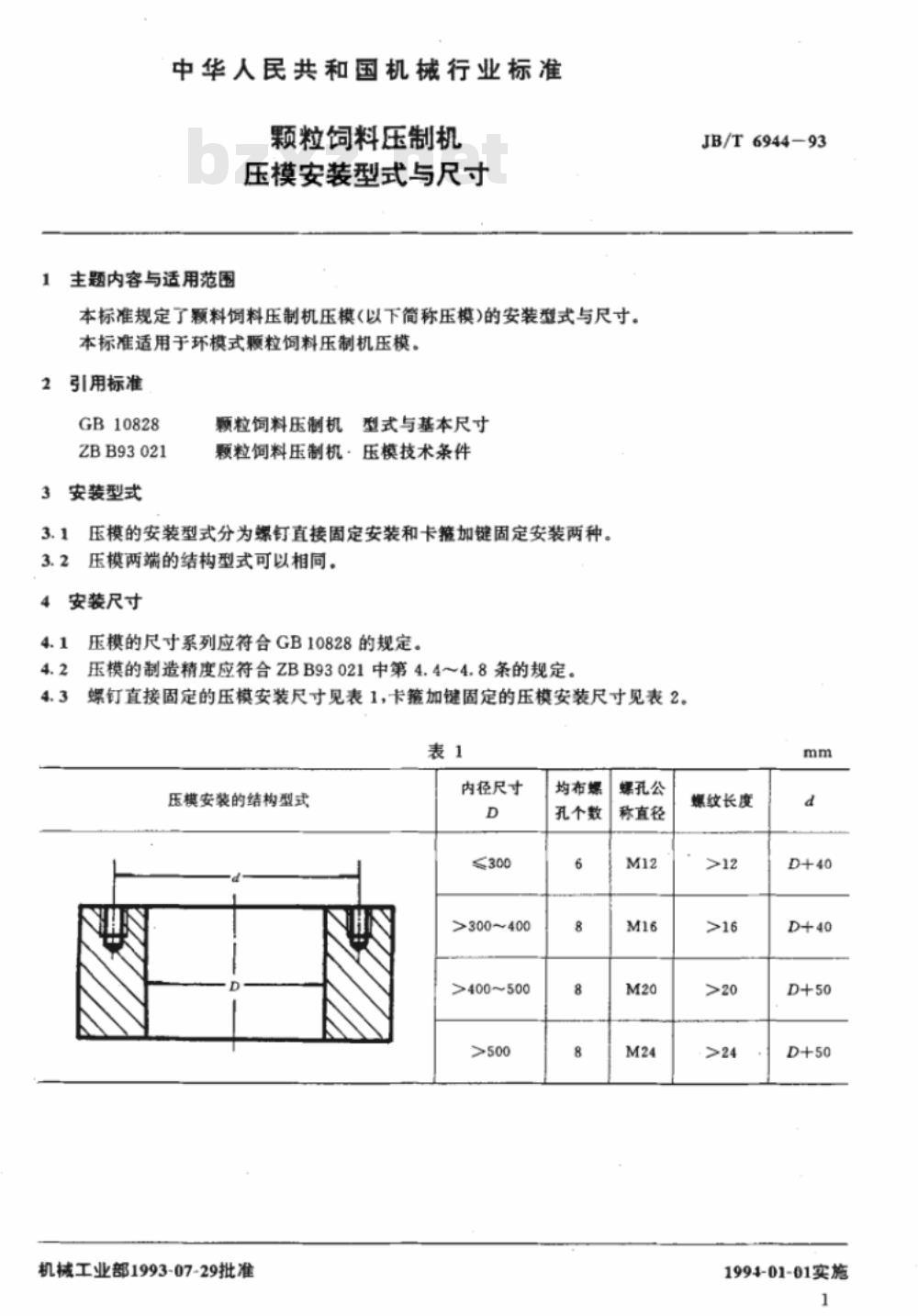

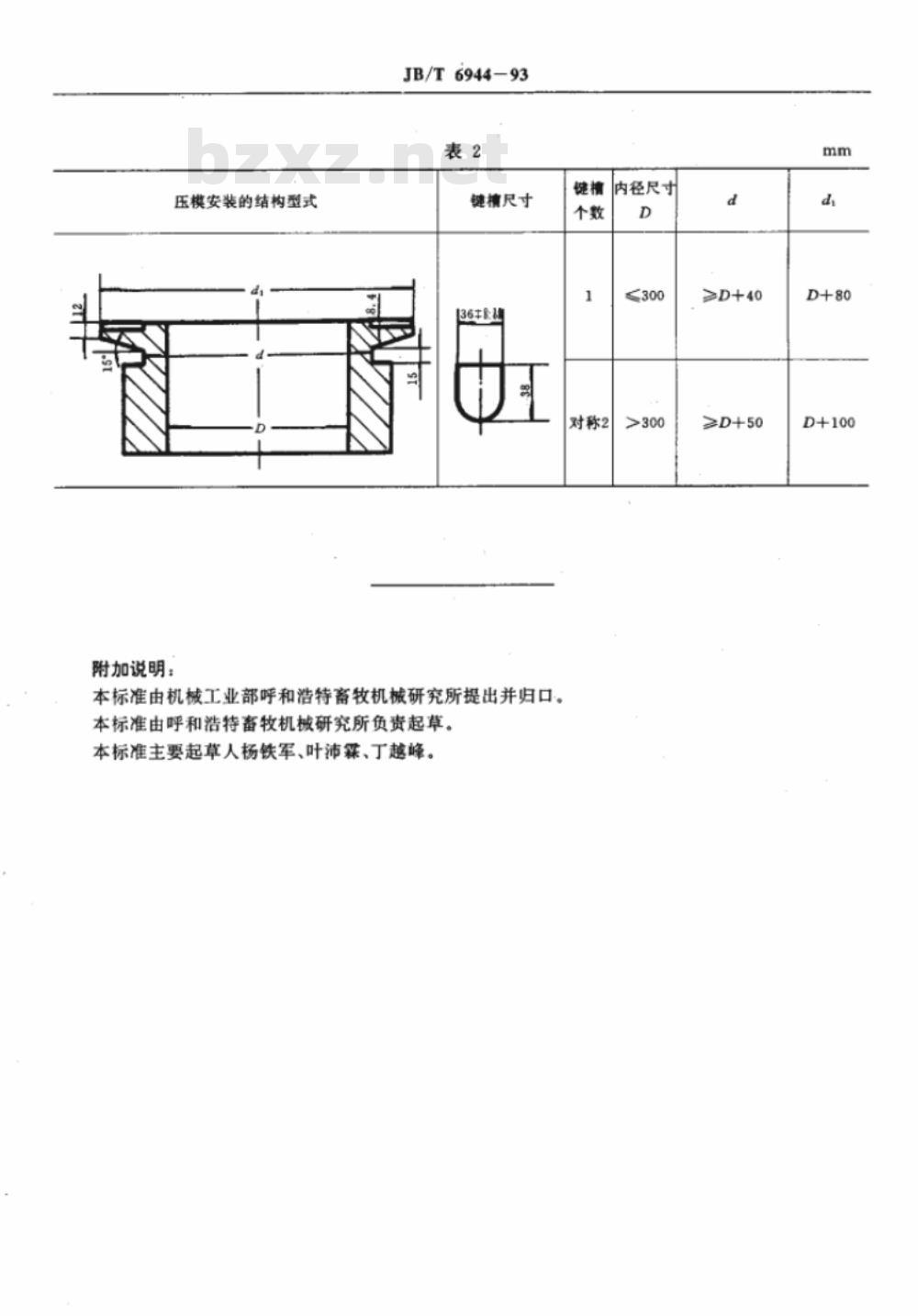

中华人民共和国机械行业标准 JB/T6944-93 颗粒饲料压制机 压模安装型式与尺寸 发布单位：中华人民共和国机械工业部 发布日：1993-07-29 实施日：1994-01-01 1 主题内容与适用范围 本标准规定了颗粒饲料压制机压模（以下简称压模）的安装型式与尺寸。本标准适用于环模式颗粒饲料压制机压模。 2 引用标准 GB10828 颗粒饲料压制机技术条件 ZBB93021 压模制造精度规定 3 安装型式 3.1 压模的安装型式分为螺钉直接固定安装和卡箍加键固定安装两种。压模两端的结构型式可以相同。 4 安装尺寸 4.1 压模的尺寸系列应符合GB10828规定。 4.2 压模制造精度应符合ZBB93021第4.4～4.8条规定。 4.3 螺钉直接固定的压模安装尺寸见表1，卡箍加键固定的压模安装尺寸见表2。 表1 螺钉直接固定压模安装尺寸 内径尺寸 D (mm) | 均布螺孔个数 o | 螺孔公称直径 M | 螺纹长度 d 300 | 8 | M12 | >12 >300~400 | 8 | M16 | >16 >400~500 | 8 | M20 | >20 >500 | 8 | M24 | >24 螺纹长度 d = D+40~50 mm 表2 卡箍加键固定压模安装尺寸 内径尺寸 D (mm) | 键宽 d (mm) | 键个数 300 | D+80 | 2 对称 >300 | D+100 | 2 对称 ≥D+40 | D+100 | 2 对称 ≥D+50 | D+100 | 2 对称 附加说明： 本标准由机械工业部呼和浩特畜牧机械研究所提出并归口，由呼和浩特畜牧机械研究所负责起草，主要起草人杨铁军、叶沛霖、丁越峰。
