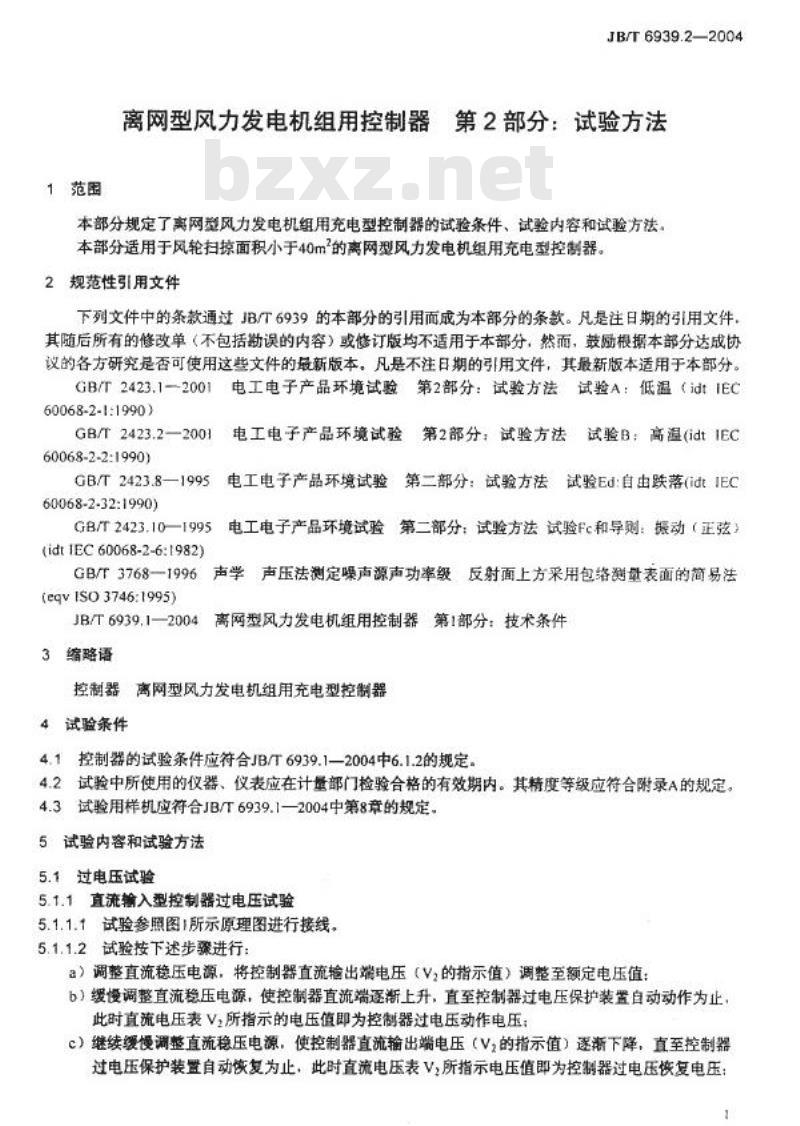

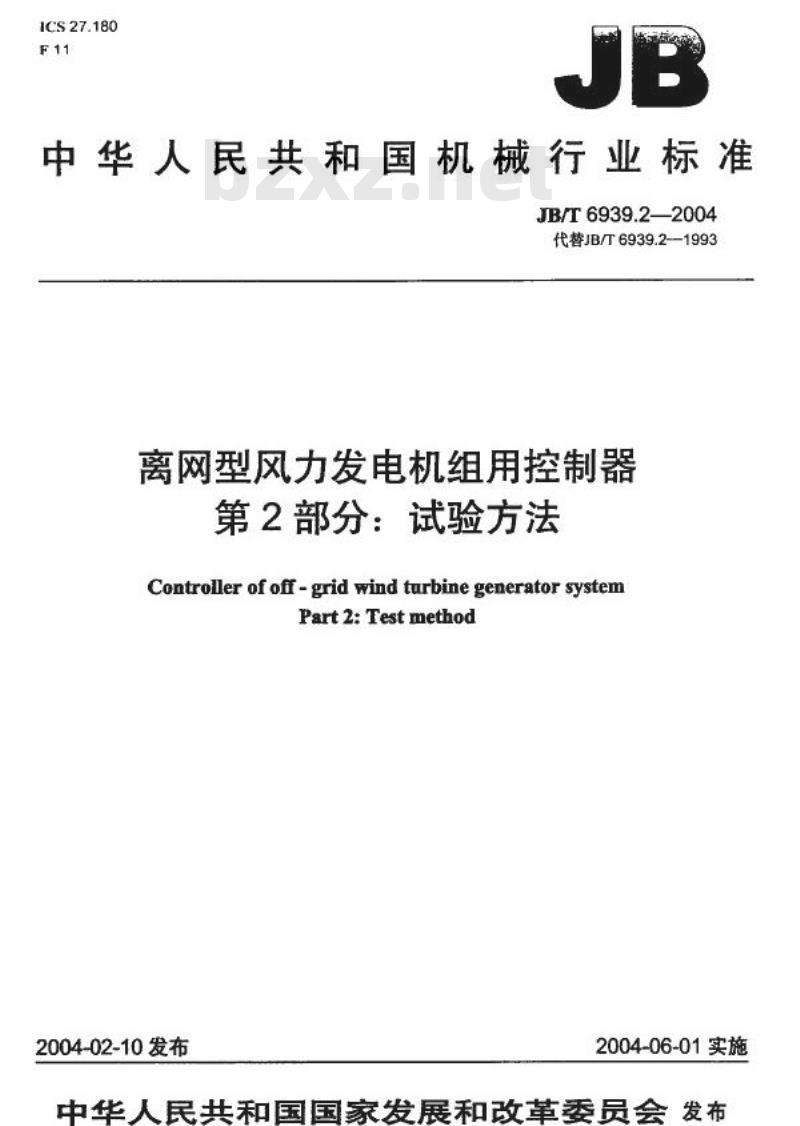

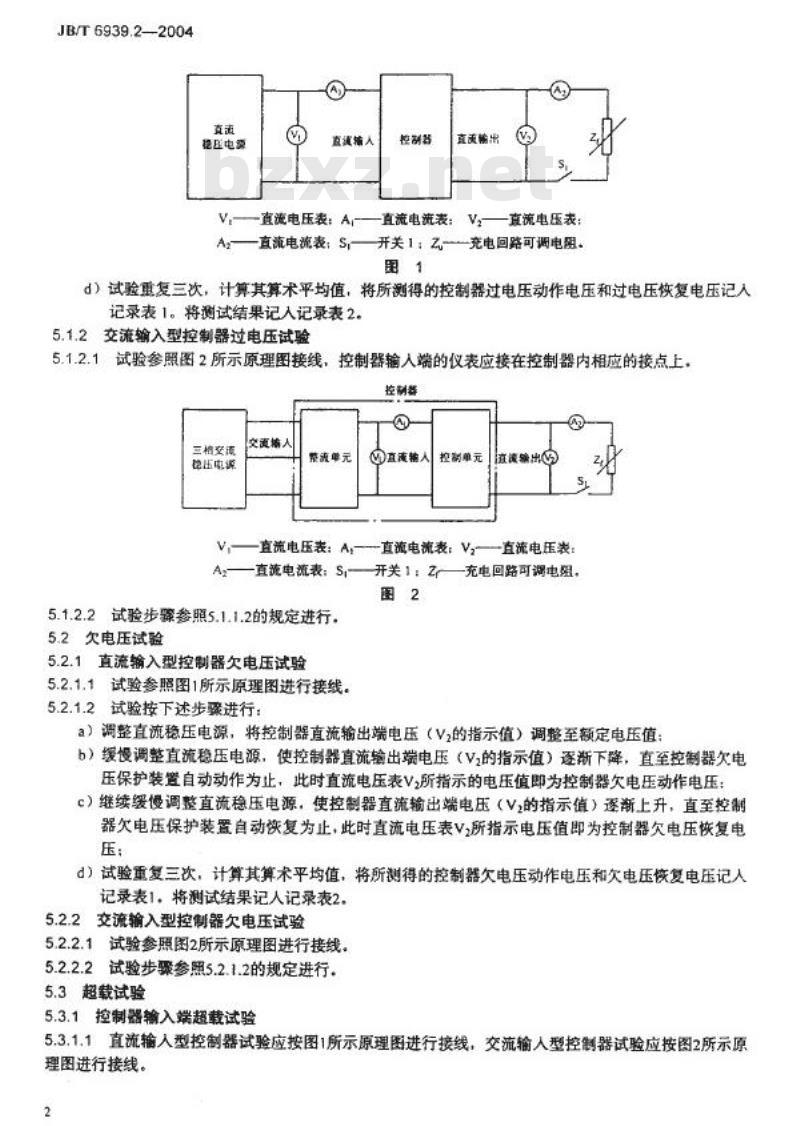

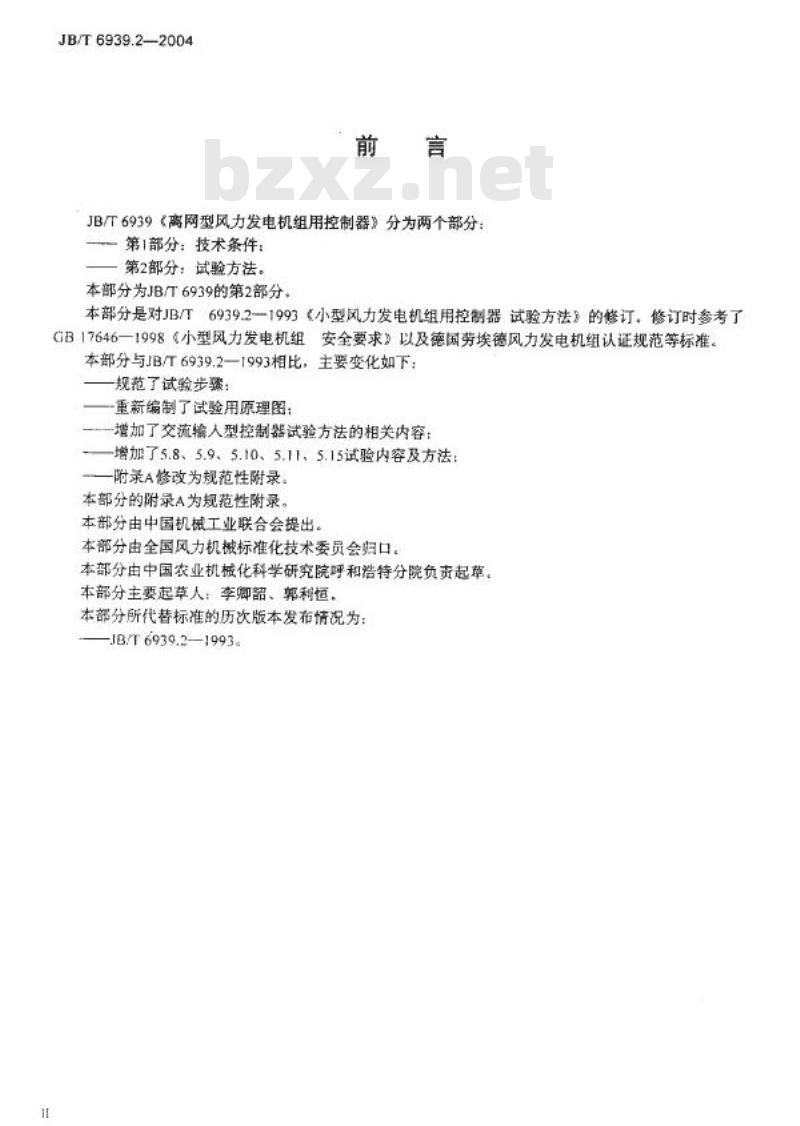

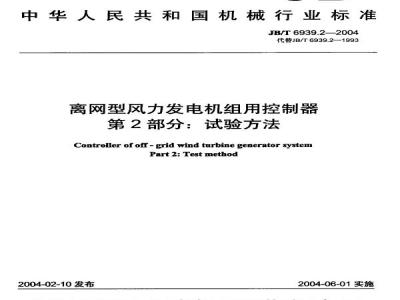

中华人民共和国机械行业标准 标准编号：JB/T6939.2-2004 名称：离网型风力发电机组用控制器 第2部分：试验方法 发布：2004-02-10 实施：2004-06-01 前言 本标准为JB/T6939的第2部分，是对JB/T6939.2-1993《小型风力发电机组用控制器试验方法》的修订，参考了GB17646-1998《小型风力发电机组安全要求》及德国劳埃德风力发电机组认证规范。主要变化包括规范试验步骤、重新编制试验原理图、增加交流输入型控制器试验方法及5.8至5.15试验内容和附录A修改为规范性附录。 1 范围 本标准规定了离网型风力发电机组用充电型控制器的试验条件、试验内容及试验方法，适用于风轮扫掠面积小于40m²的离网型风力发电机组用充电型控制器。 2 规范性引用文件 本部分引用的标准文件，其条款成为本标准的条款。主要引用文件包括： - GB/T 2423.1-2001 电工电子产品环境试验 第2部分：低温试验方法 - GB/T 2423.2-2001 电工电子产品环境试验 第2部分：高温试验方法 - GB/T 2423.8-1995 自由跌落试验方法 - GB/T 2423.10-1995 振动（正弦）试验方法 - GB/T 3768-1996 声功率测定方法 - JB/T6939.1-2004 离网型风力发电机组用控制器 第1部分：技术条件 3 缩略语 控制器：离网型风力发电机组用充电型控制器。 4 试验条件 4.1 控制器试验条件应符合JB/T6939.1-2004第6.1.2条规定。 4.2 试验仪器、仪表应在计量部门检验合格的有效期内，精度等级应符合附录A。 4.3 试验用样机应符合JB/T6939.1-2004第8章规定。 5 试验内容和试验方法 5.1 过电压试验 5.1.1 直流输入型控制器过电压试验 - 按图1原理图接线。 - 步骤： a. 调整直流稳压电源，将控制器直流输出端电压调整至额定值。 b. 缓慢提高电压，直至控制器过电压保护动作，记录动作电压。 c. 缓慢降低电压，直至保护恢复，记录恢复电压。 d. 试验重复三次，算术平均值记录入表1及表6。 5.2 欠电压试验 5.2.1 自动保护型控制器欠压保护功能试验 - 按图1接线，缓慢降低直流稳压器输出至欠压保护动作，记录动作电压。 - 缓慢上升至恢复，记录恢复电压。 - 重复三次，平均值记录入表6。 5.3 简易型控制器过压/欠压指示功能试验 - 按图1接线，缓慢调整电压，直至指示动作，记录指示电压，试验三次取平均值，记录入表7。 5.4 蓄电池组电压指示功能试验 - 调整直流稳压器输出至过压、欠压和正常运行电压，观测控制器能否正确指示三种状态，结果记录入表6。 5.5 电压调整率试验 - 对直流输入型控制器，按图2接线；交流输入型控制器用三相调压变压器和直流电压表接在测试点。 - 输入电压波动±10%，测稳压输出端电压，试验三次取平均值，计算电压调整率。 5.6 电流调整率试验 - 在额定负载条件下，调整输入电压，记录输出电流变化，计算电流调整率。 5.7 纹波电压试验 5.8 保护试验 5.9 程序控制型控制器恒流/恒压充电试验 5.10 空载损耗试验 5.11 充放电回路电压降试验 5.12 控制器温度补偿试验 5.13 低温试验 5.14 高温试验 5.15 噪声测定、振动和自由跌落试验 5.16 首次故障前工作时间测定 6 试验报告 试验结果应完整记录，包括各项试验步骤、参数和测量结果，汇总形成试验报告。附录A为规范性附录，列出了试验用仪器、仪表及其精度等级，表1为控制器试验记录表，表2为试验汇总记录表。
