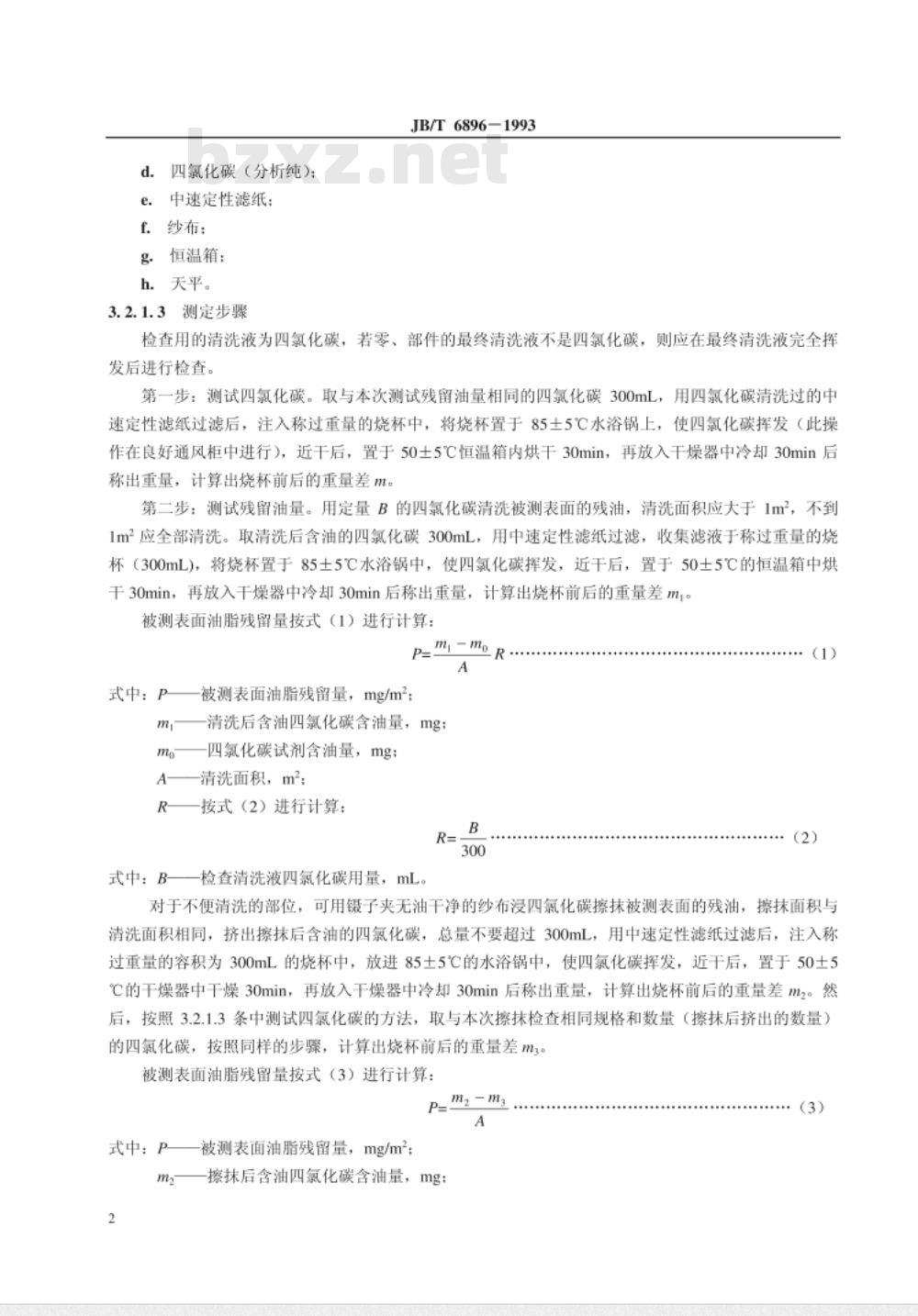

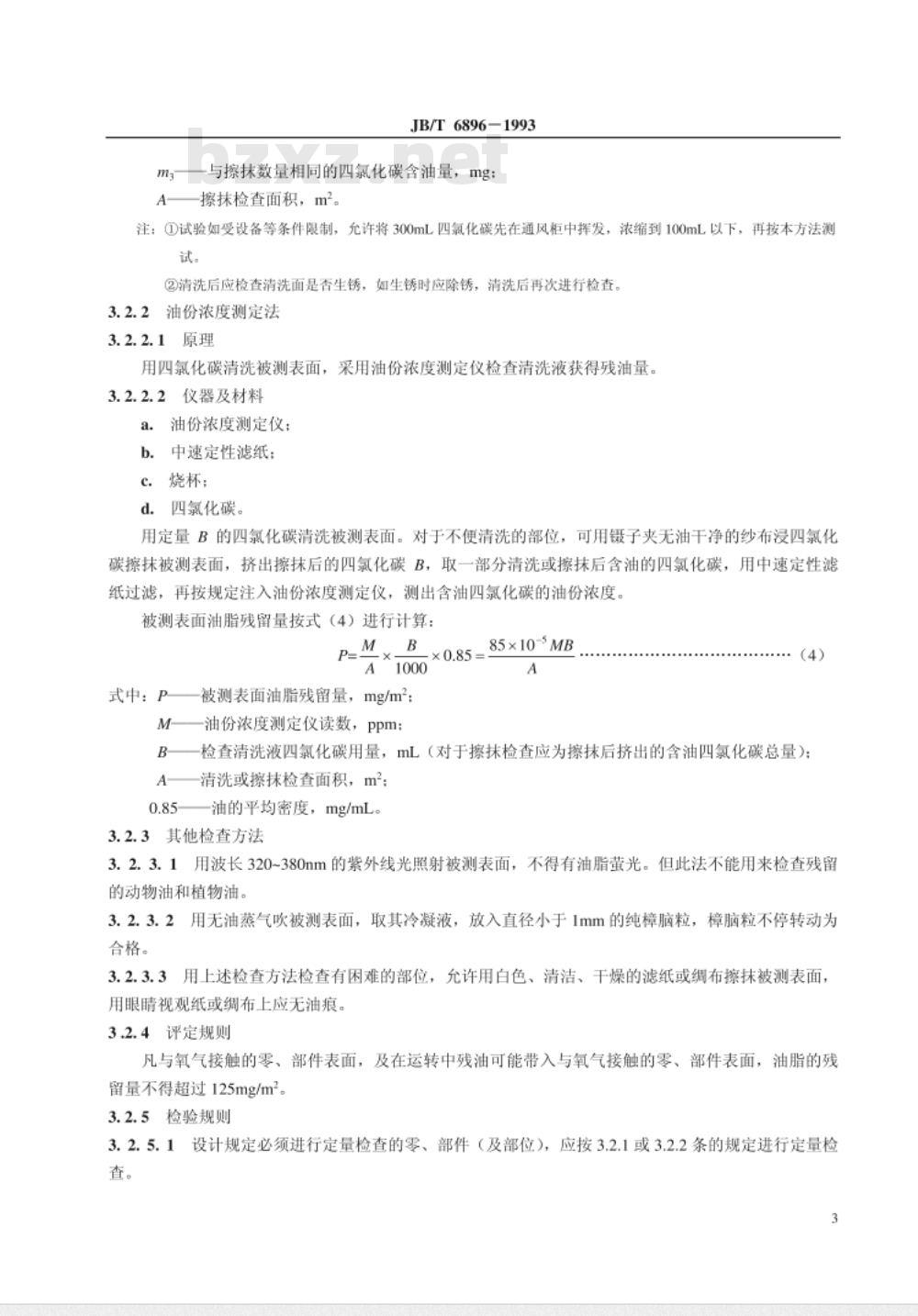

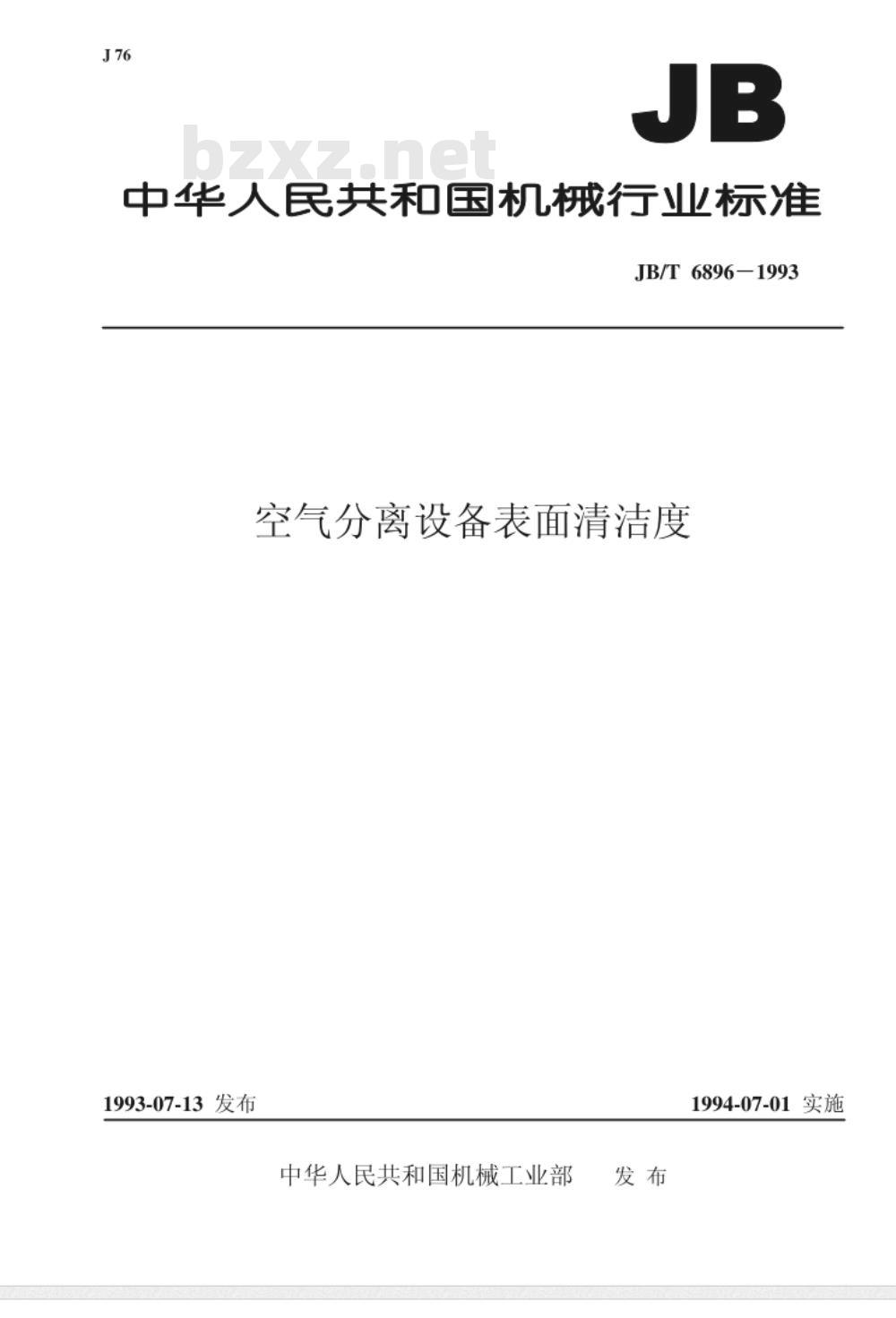

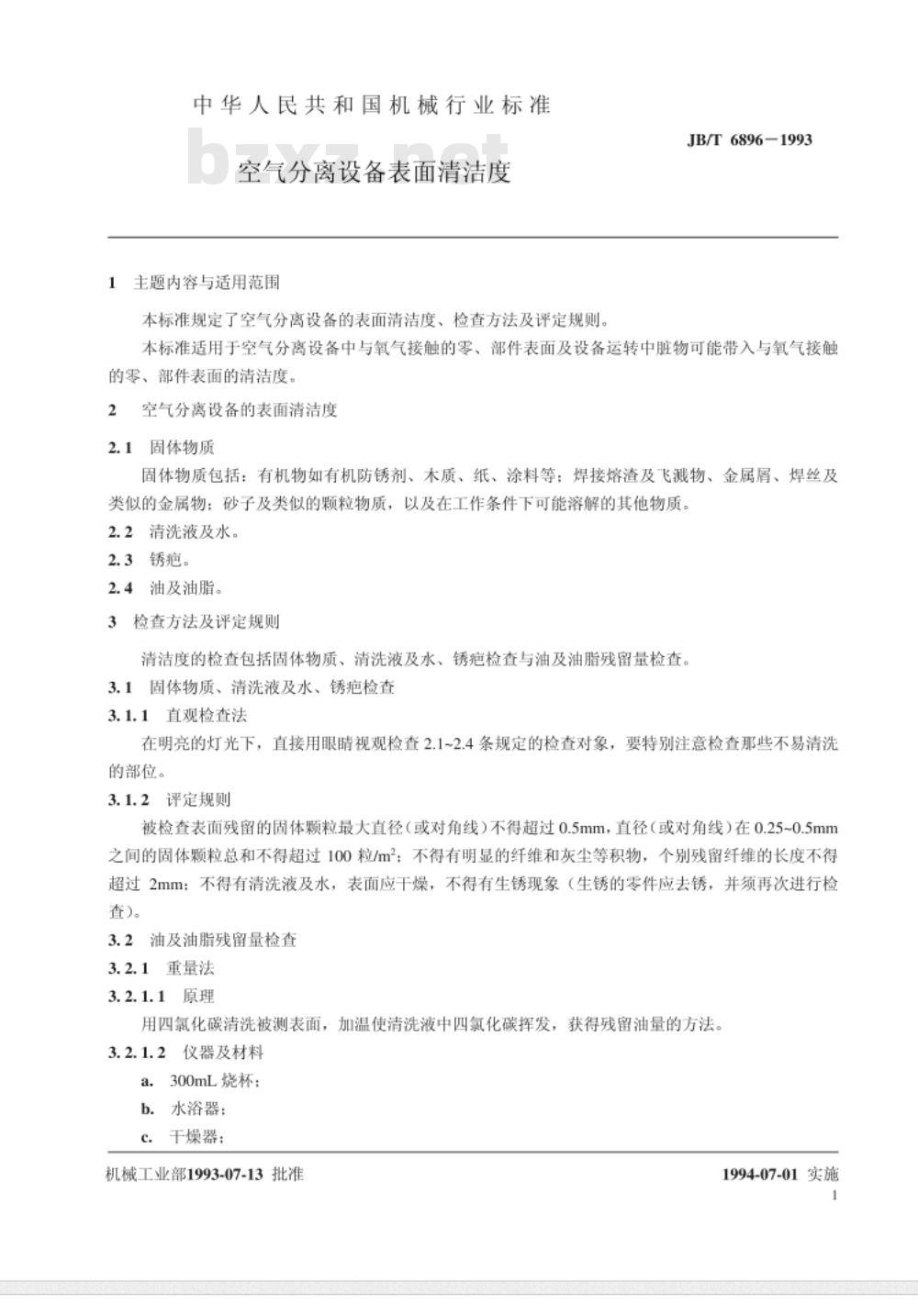

中华人民共和国机械行业标准 JB/T6896-1993 《空气分离设备表面清洁度》 发布：1993-07-13 实施：1994-07-01 发布单位：中华人民共和国机械工业部 1 主题内容与适用范围 本标准规定了空气分离设备的表面清洁度、检查方法及评定规则，适用于空气分离设备中与氧气接触的零部件表面及设备运转中可能带入氧气接触面的脏物清洁度。 2 空气分离设备的表面清洁度 2.1 固体物质 固体物质包括有机物（如防锈剂、纸、涂料）、焊接熔渣及飞溅物、金属屑、焊丝及类似金属物、砂子及类似颗粒物质，以及工作条件下可能溶解的其他物质。 2.2 清洗液及水 2.3 锈疤 2.4 油及油脂 3 检查方法及评定规则 清洁度检查包括固体物质、清洗液及水、锈疤检查与油及油脂残留量检查。 3.1 固体物质、清洗液及水、锈疤检查 3.1.1 直观检查法 在明亮灯光下，用肉眼检查2.1~2.4条规定的检查对象，特别注意不易清洗的部位。 3.1.2 评定规则 被检查表面残留固体颗粒最大直径不得超过0.5mm，直径在0.25~0.5mm之间的颗粒总数不得超过100粒/m²；不得有明显纤维和灰尘积物，个别纤维长度不得超过2mm；不得有清洗液及水，表面应干燥，不得生锈，生锈零件应去锈并重新检查。 3.2 油及油脂残留量检查 3.2.1 重量法 3.2.1.1 原理 用四氯化碳清洗被测表面，加温使四氯化碳挥发，通过重量变化计算残留油量。 3.2.1.2 仪器及材料 - 烧杯 300mL - 水浴器 - 干燥器 - 分析纯四氯化碳 - 中速定性滤纸 - 纱布 - 恒温箱 - 天平 3.2.1.3 测定步骤 使用四氯化碳清洗被测表面，收集滤液于称过重量的烧杯中。将烧杯置于85±5℃水浴中挥发四氯化碳，干燥后放入50±5℃恒温箱30min，再放入干燥器冷却30min后称重。根据烧杯前后重量差计算残留油量。对于不便清洗的部位，可用镊子夹干净纱布浸四氯化碳擦拭，步骤同上。 残留油量计算公式： P = (m - m0)/A 其中，P为被测表面油脂残留量（mg/m²），m为烧杯重量，m0为空烧杯重量，A为擦拭面积。 注：若受设备条件限制，可将300mL四氯化碳先在通风柜中挥发至100mL以下，再测试。清洗后应检查表面是否生锈，如生锈应除锈并重新检查。 3.2.2 油份浓度测定法 3.2.2.1 原理 用四氯化碳清洗被测表面，使用油份浓度测定仪测量清洗液中的残油量。 3.2.2.2 仪器及材料 - 油份浓度测定仪 - 四氯化碳
