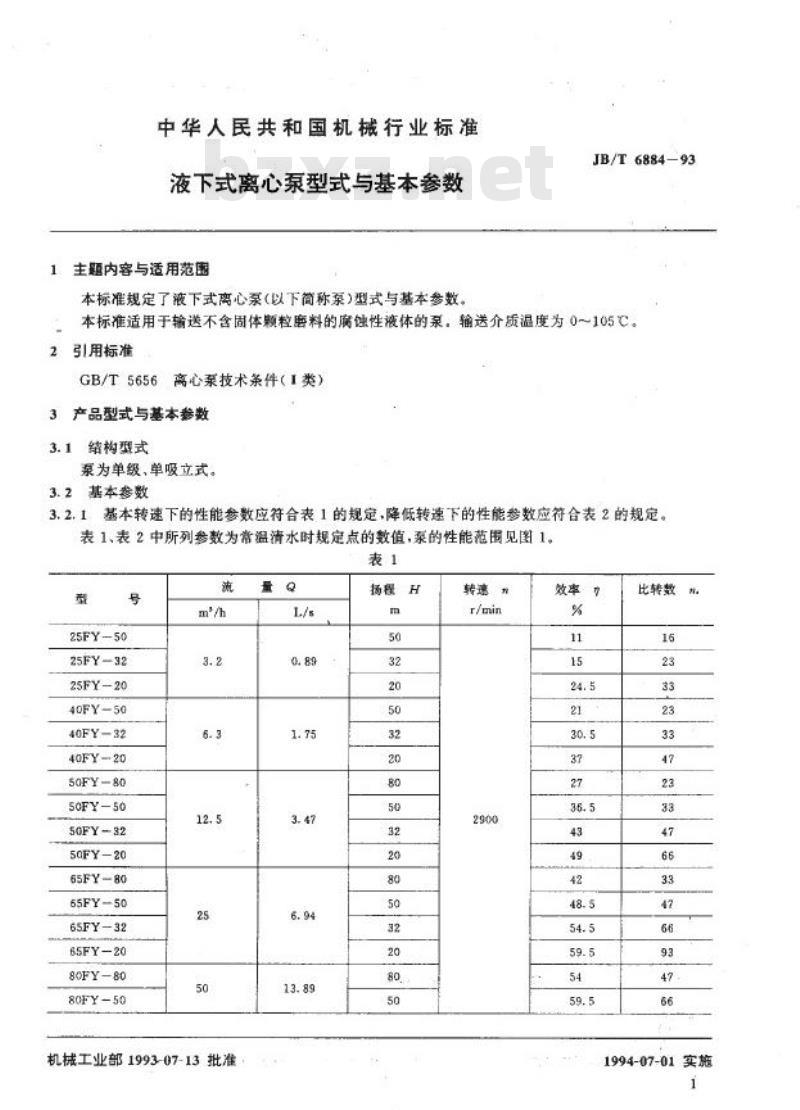

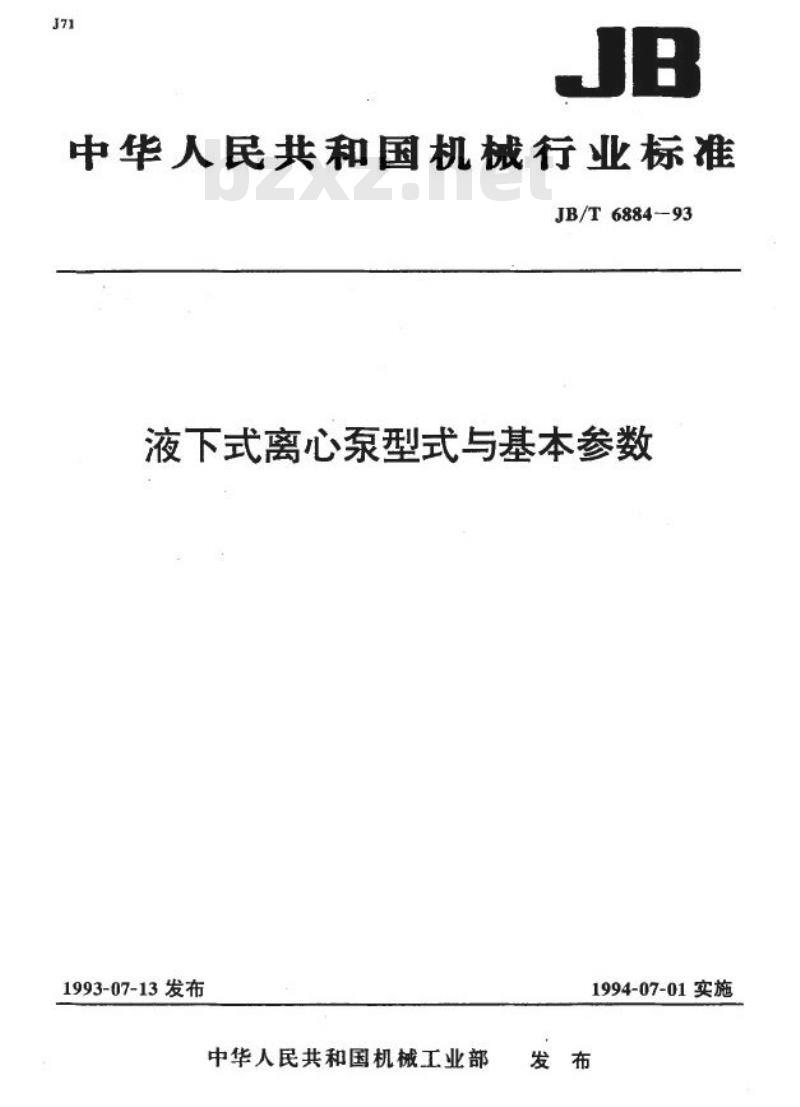

中华人民共和国机械行业标准
液下式离心泵
型式与基本参数

1 主题内容与适用范围
本标准规定了液下式离心泵（以下简称泵）的型式与基本参数。适用于输送不含固体颗粒的腐蚀性液体，输送介质温度为0～105°C的泵。

2 规范性引用文件
GB/T 5656 高心泵技术条件（I类）。

3 产品型式与基本参数
3.1 结构型式
泵为单级、单吸立式结构。

3.2 基本参数

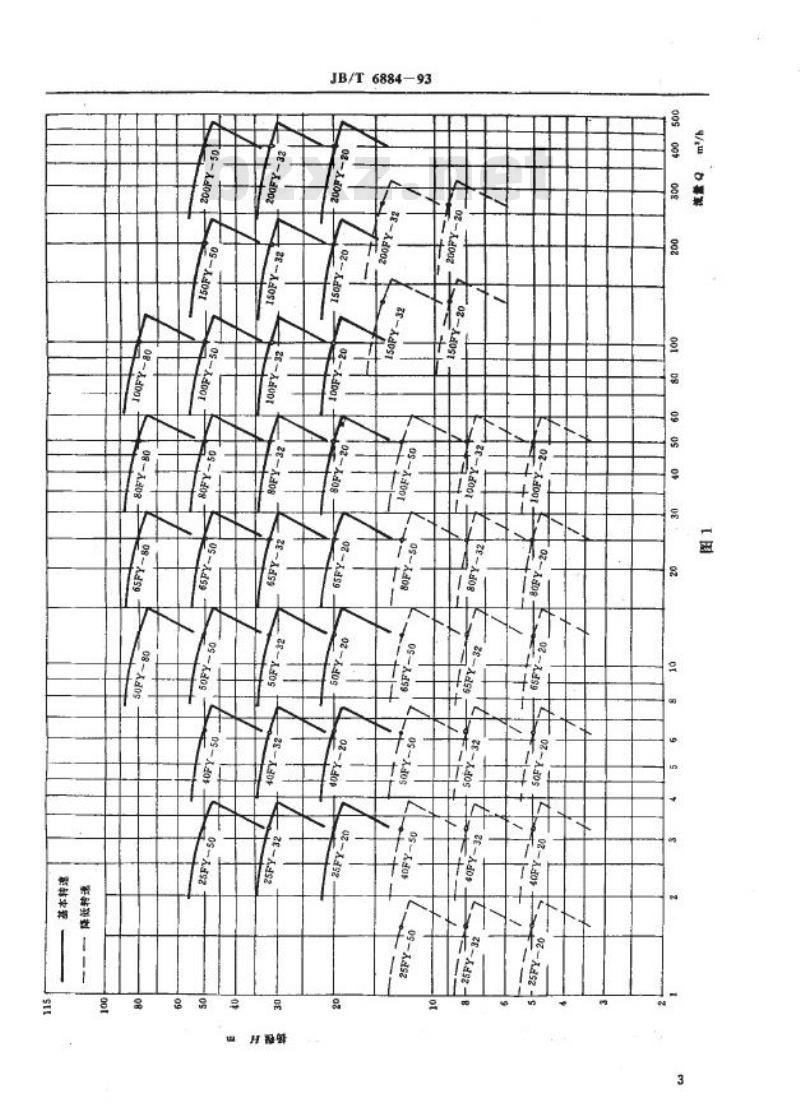

3.2.1 基本转速下的性能参数应符合表1的规定，降低转速下的性能参数应符合表2的规定。表1和表2中的参数为常温清水时规定点的数值。泵的性能范围见图1。

3.3 型号的表示方法
型号由以下几部分组成：
型式：FY（液下式）；
规格：如25FY-50表示口径为50mm的液下式离心泵；
流量单位：m³/h（立方米每小时）；
扬程单位：m（米）。

表1：基本转速下的性能参数（常温清水）
型号：25FY-50, 流量：0.89 L/s, 扬程：50 m, 转速：2900 r/min, 效率：64%。
型号：40FY-50, 流量：1.75 L/s, 扬程：50 m, 转速：2900 r/min, 效率：65.5%。

表2：降低转速下的性能参数
型号：25FY-50, 流量：0.44 L/s, 扬程：12.5 m, 转速：1450 r/min, 效率：64%。
型号：40FY-50, 流量：0.89 L/s, 扬程：12.5 m, 转速：1450 r/min, 效率：68%。
免费标准下载网bzxz
3.4 比转数
比转数（specific speed）表示泵的几何特性。

4 结论
本标准为液下式离心泵的设计、生产和选型提供了详尽的参数指导，确保泵产品在使用中的稳定性和高效性。
