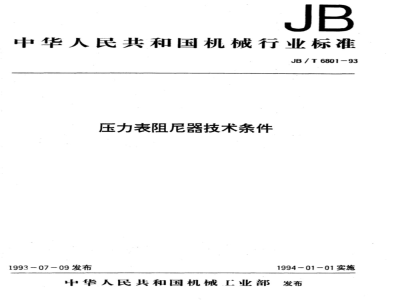

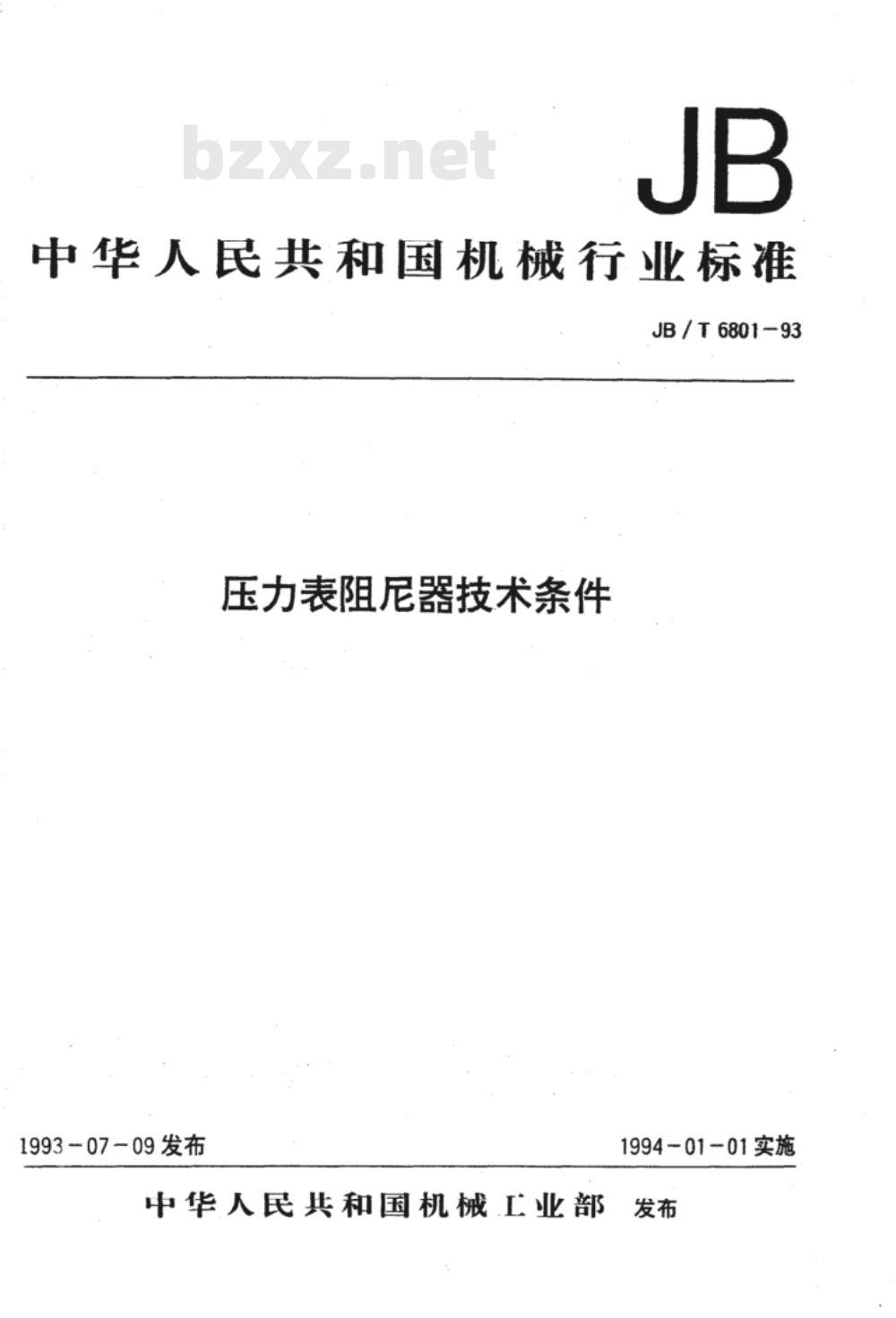

中华人民共和国机械行业标准
JB/T6801-93 压力表阻尼器技术条件
1993-07-09 发布，1994-01-01 实施
中华人民共和国机械工业部

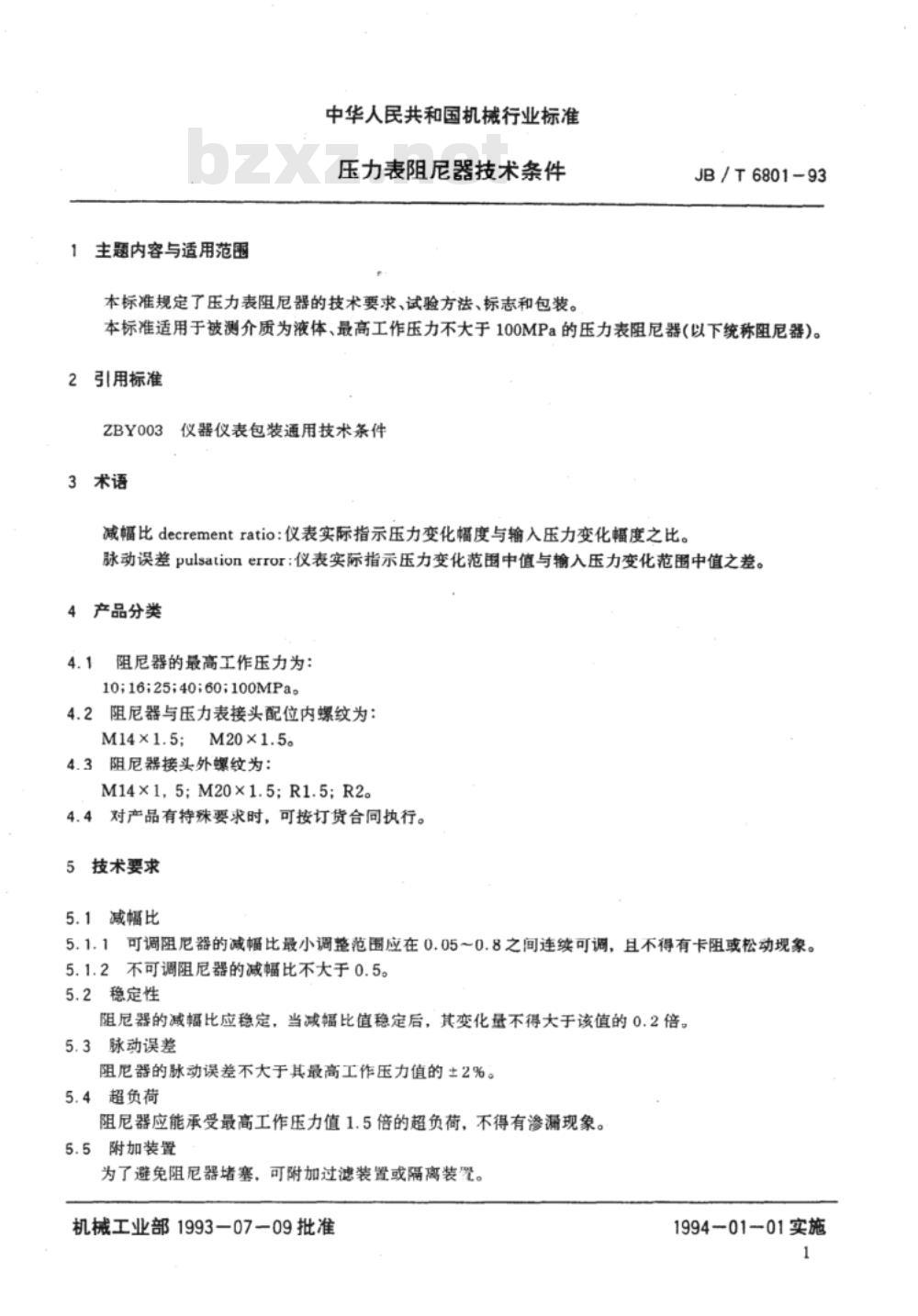

1 主题内容与适用范围
本标准规定了压力表阻尼器的技术要求、试验方法、标志和包装。适用于被测介质为液体、最高工作压力不大于100MPa的压力表阻尼器（以下简称阻尼器）。

2 规范性引用文件
ZBY003 仪器仪表包装通用技术条件

3 术语
减幅比（decrement ratio）：仪表实际指示压力变化幅度与输入压力变化幅度之比。
脉动误差（pulsation error）：仪表实际指示压力变化范围中值与输入压力变化范围中值之差。

4 产品分类
4.1 阻尼器最高工作压力：10,16,25,40,60,100 MPa
4.2 阻尼器与压力表接头配位内螺纹：M14×1.5, M20×1.5
4.3 阻尼器接头外螺纹：M14×1.5, M20×1.5, R1.5, R2
4.4 对产品有特殊要求时，可按订货合同执行

5 技术要求
5.1 减幅比
5.1.1 可调阻尼器减幅比最小调整范围0.05～0.8，连续可调，不得卡阻或松动
5.1.2 不可调阻尼器减幅比不大于0.55
5.2 稳定性：减幅比应稳定，其变化量不得大于该值的0.2倍
5.3 脉动误差：不大于最高工作压力值的±2%
5.4 超负荷：能承受最高工作压力值1.5倍，且不得渗漏
5.5 附加装置：可附加过滤装置或隔离装置
5.6 外观：可见部分无明显瑕疵、划痕，接头螺纹无毛刺和损伤，标志、数字、文字及符号清晰正确

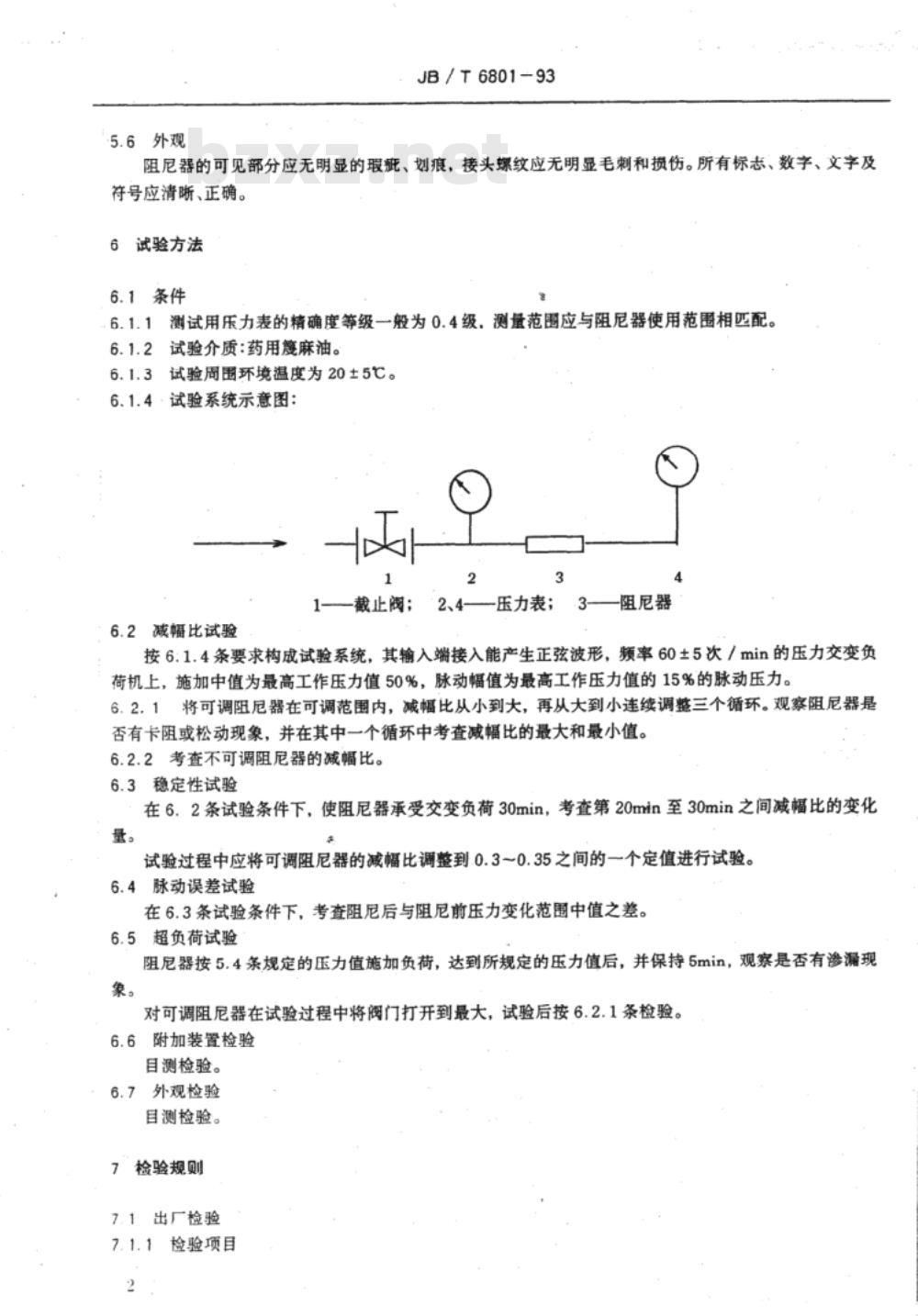

6 试验方法
6.1 条件
6.1.1 测试用压力表精度等级一般为0.4级，测量范围应匹配阻尼器
6.1.2 试验介质：药用麓麻油
6.1.3 环境温度：20±5℃
6.1.4 试验系统示意图按本标准构建bZxz.net
6.2 减幅比试验：可调阻尼器在可调范围内从小到大再从大到小连续调整三循环，观察是否有卡阻或松动；不可调阻尼器考查减幅比
6.3 稳定性试验：在交变负荷下30分钟，第20至30分钟观察减幅比变化，可调阻尼器调整到0.3～0.35进行试验
6.4 脉动误差试验：考查阻尼后与阻尼前压力变化范围中值之差
6.5 超负荷试验：按最高工作压力值施加负荷并保持5分钟，观察渗漏情况，对可调阻尼器在试验过程中将阀门打开到最大后按6.2.1条检验
6.6 附加装置检验：目测
6.7 外观检验：目测

7 检验规则
7.1 出厂检验

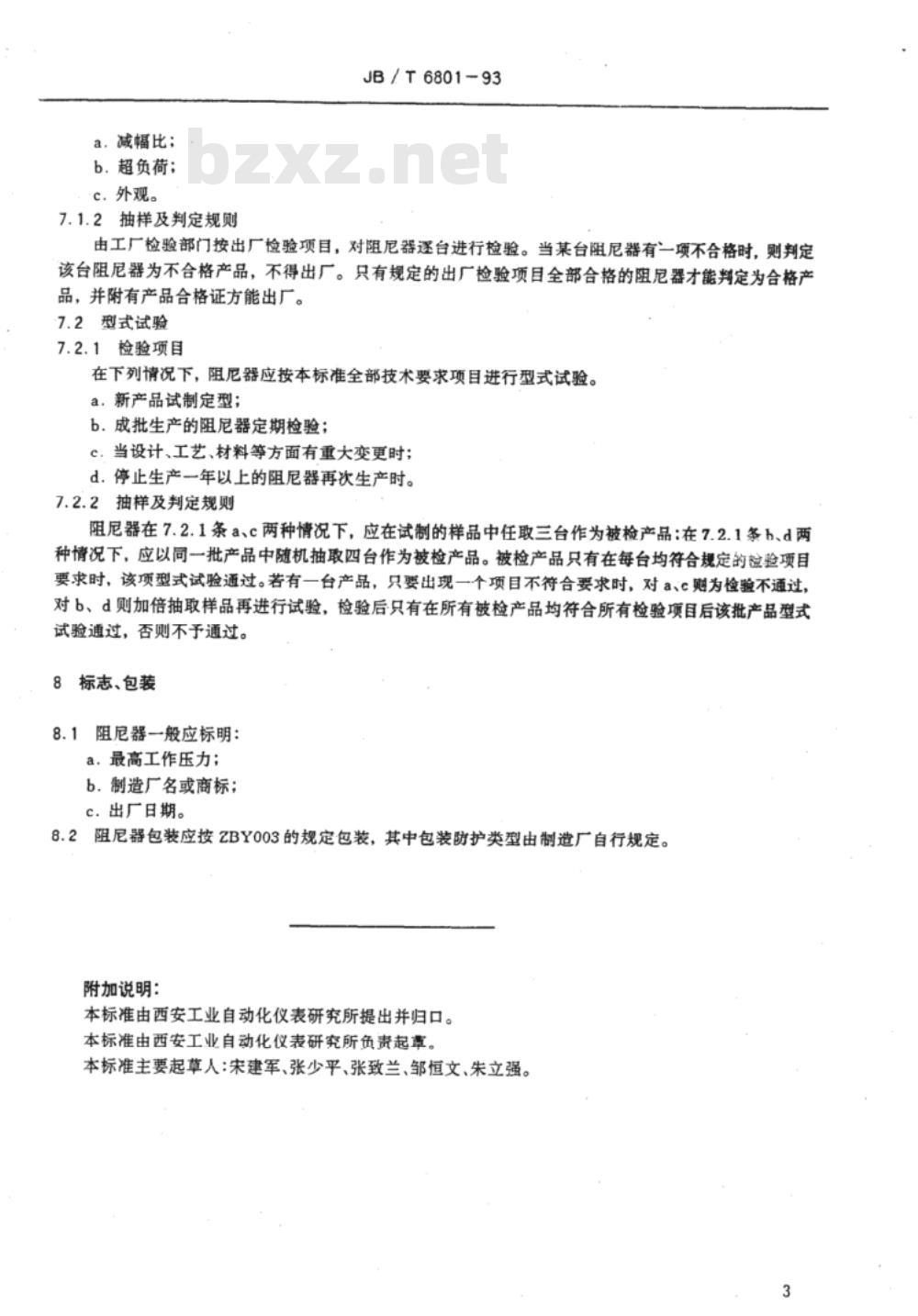

7.1.1 检验项目：减幅比、超负荷、外观
7.1.2 抽样及判定：按出厂检验项目逐台检验，任何一项不合格则该台不合格，全部合格方可出厂并附合格证
7.2 型式试验
7.2.1 检验项目：新产品试制、成批生产定期检验、设计或材料重大变更、停止生产一年以上再次生产时，按全部技术要求项目进行型式试验
7.2.2 抽样及判定：新产品或重大变更取三台样品，其余情况随机抽取四台，每台均符合项目要求方可通过，若有一台不符合则按标准加倍抽样再检，全部符合方可通过

8 标志、包装
8.1 阻尼器应标明最高工作压力、制造厂名或商标等信息
