中华人民共和国机械行业标准
JB/T6800-93 补偿微压计
1993-07-09 发布，1994-01-01 实施
中华人民共和国机械工业部

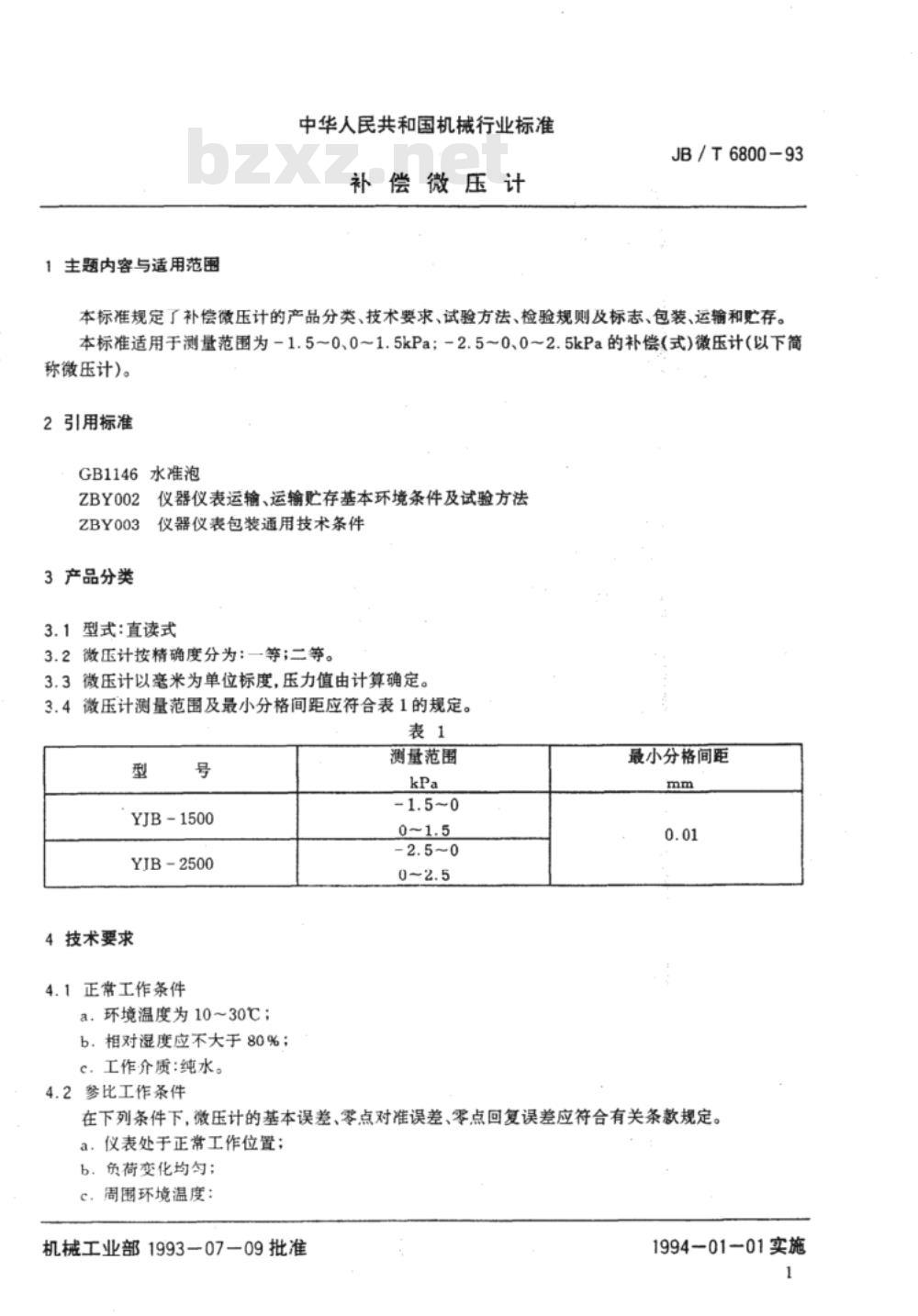

1 主题内容与适用范围
本标准规定了补偿微压计的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于测量范围为-1.5～0、0~1.5 kPa和-2.5~0、0~2.5 kPa的补偿式微压计（以下简称微压计）。

2 规范性引用文件
GB 1146 水准泡
ZBY 002 仪器仪表运输、运输贮存基本环境条件及试验方法
ZBY 003 仪器仪表包装通用技术条件

3 产品分类
3.1 型式：直读式
3.2 按精确度分为：一等、二等
3.3 微压计以毫米为单位标度，压力值由计算确定
3.4 微压计测量范围及最小分格间距应符合表1规定
表1 微压计测量范围及最小分格间距bZxz.net
型号 | 测量范围(kPa) | 最小分格间距(mm)
YJB-1500 | -1.5~0, 0~1.5 | 0.01
YJB-2500 | -2.5~0, 0~2.5 | 0.01

4 技术要求
4.1 正常工作条件：环境温度 10～30℃，相对湿度不大于 80%，工作介质为纯水。
4.2 参比工作条件：微压计处于正常工作位置，负荷变化均匀；一等精度在 20±1℃、温度波动±0.5℃下，二等精度在 20±2℃、温度波动±1℃；相对湿度不大于 80%，工作台无振动。

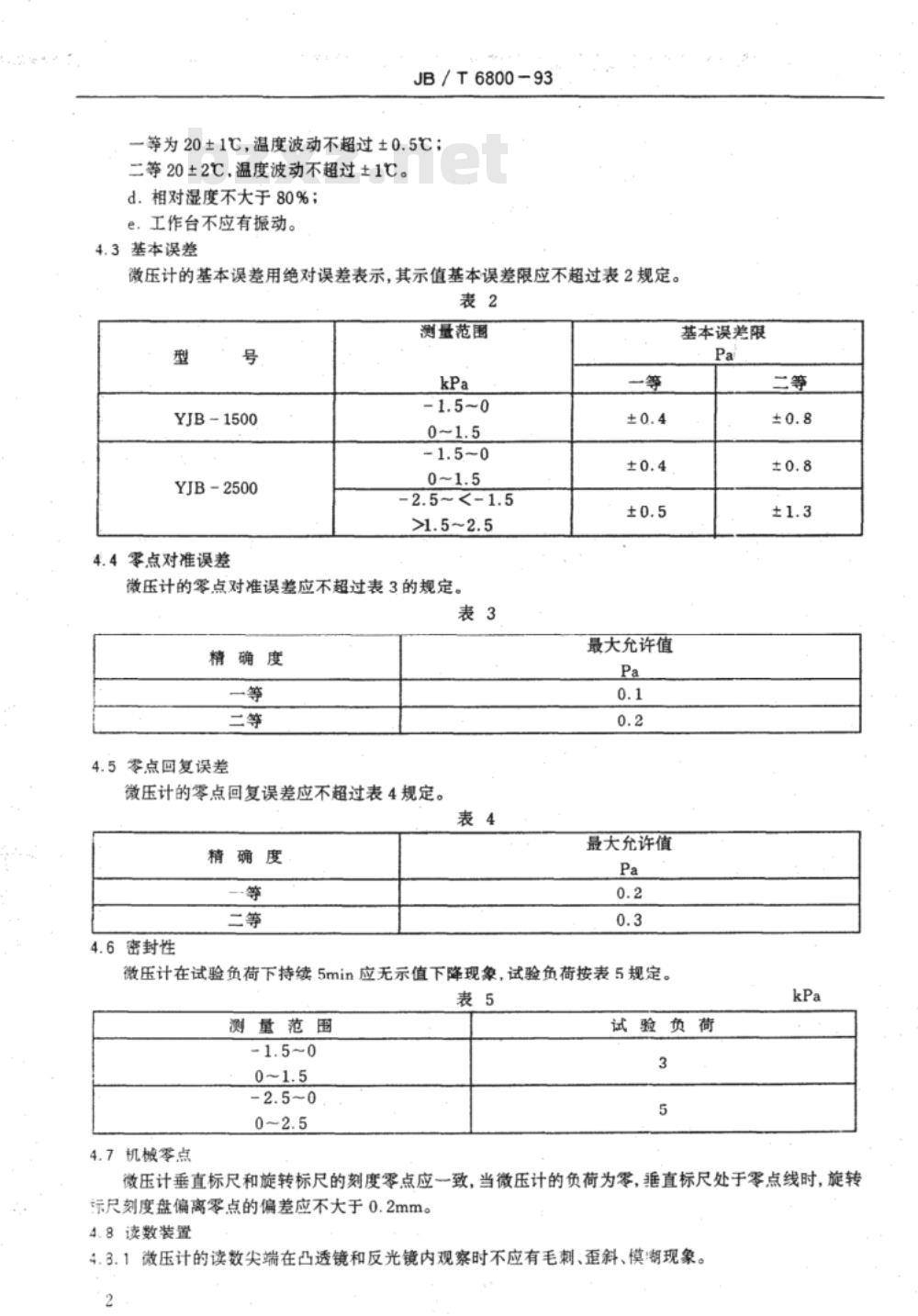

4.3 基本误差：用绝对误差表示，示值基本误差限按表2规定。
4.4 零点对准误差：应符合表3规定。
4.5 零点回复误差：应符合表4规定。
4.6 密封性：微压计在试验负荷下持续5分钟应无示值下降，试验负荷按表5规定。
4.7 机械零点：垂直标尺和旋转标尺刻度零点应致，偏差不大于0.2mm。
4.8 读数装置：4.8.1 读数尖端在凸透镜和反光镜内观察时应无毛刺、歪斜、模糊现象；4.8.2 旋转标尺转动应灵活，无卡啃或松晃现象。
4.9 水平装置：应有水准装置及水平调节装置，水准泡公称角值不大于 15 分。
4.10 外观：零部件保护层均匀，不应有剥落、锈蚀等缺陷。
4.11 抗运输环境性能：包装条件下应能承受 ZBY002 规定的高温 40℃、低温 -25℃、自由跌落 100mm，试验后应符合 4.3~4.6 条规定。

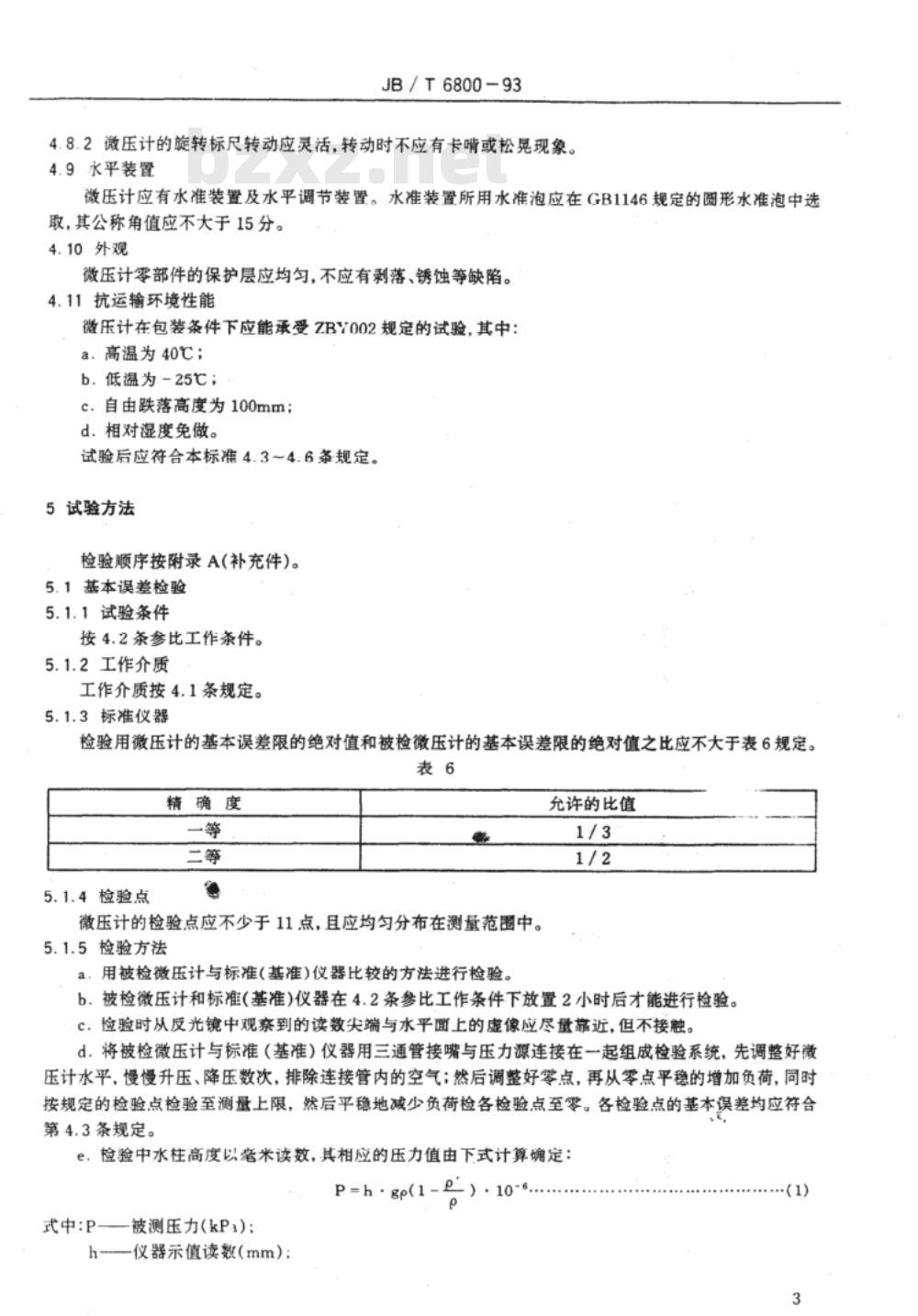

5 试验方法
检验顺序按附录A（补充件）进行。
5.1 基本误差检验
5.1.1 试验条件按 4.2 参比工作条件
5.1.2 工作介质按 4.1 规定
5.1.3 标准仪器：检验用微压计基本误差限的绝对值与被检微压计基本误差限的绝对值之比应不大于表6规定
5.1.4 检验点：不少于11点，均匀分布在测量范围内
5.1.5 检验方法：a. 用被检微压计与标准仪器比较；b. 微压计与标准仪器在参比工作条件下放置2小时后进行检验；c. 检验时观察读数尖端虚像应靠近水平面，但不接触；d. 通过三通管将被检微压计与标准仪器和压力源组成检验系统，调整水平后平稳升压、降压，排除空气，再进行零点调整及检验。
