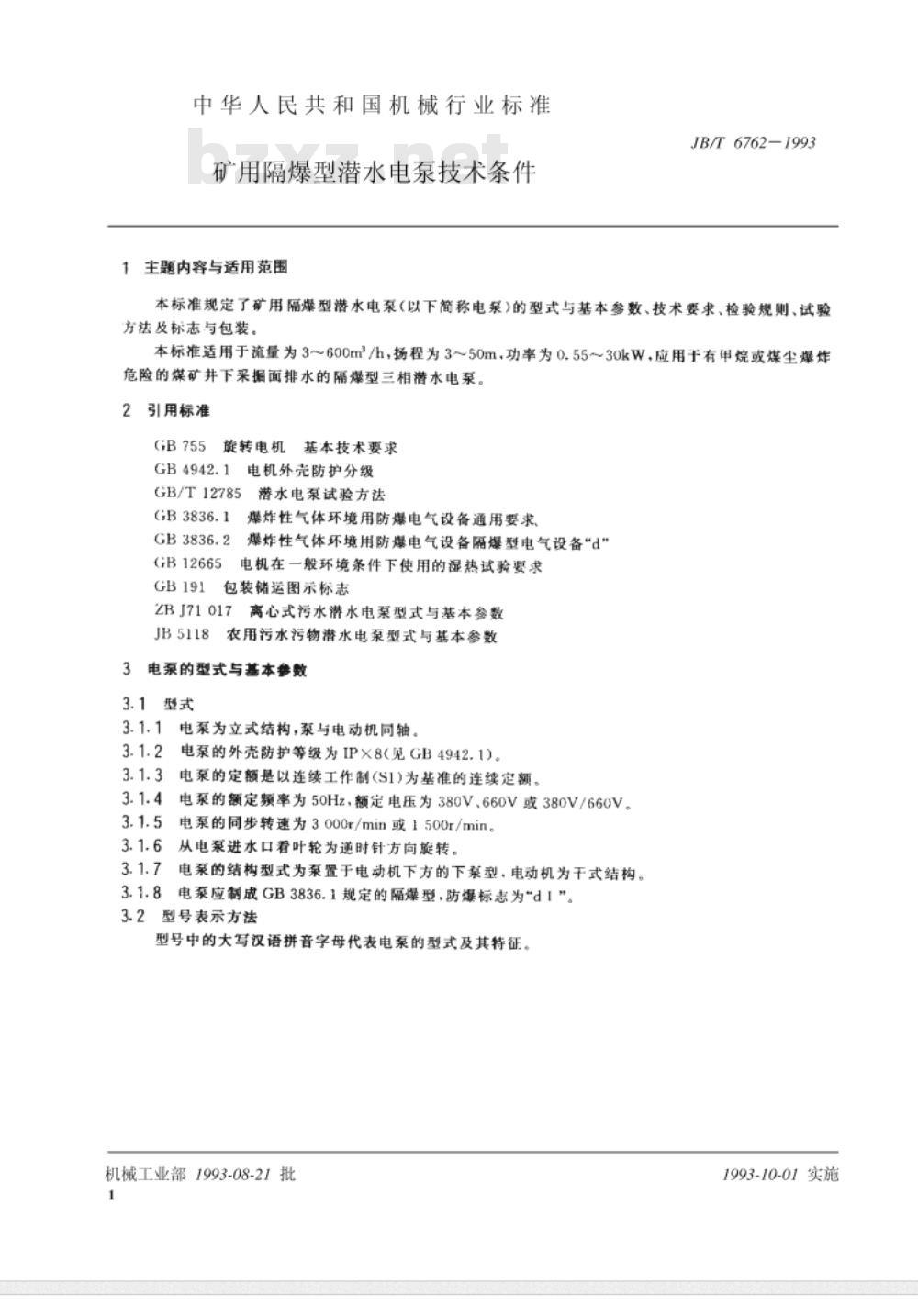

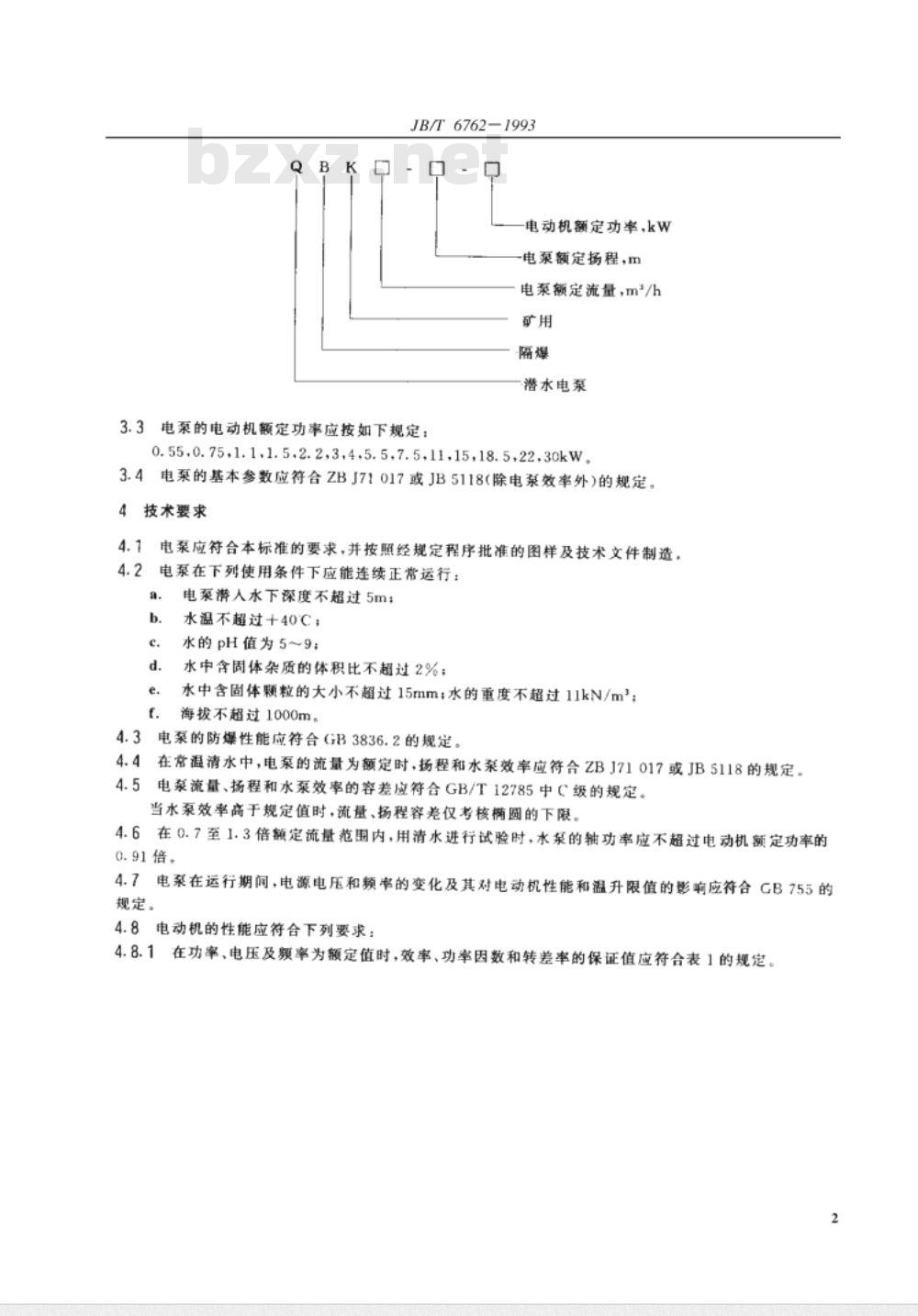

中华人民共和国机械行业标准 JB/T 6762-1993 矿用隔爆型潜水电泵技术条件 1 主题内容与适用范围 本标准规定了矿用隔爆型潜水电泵（以下简称电泵）的型式与基本参数、技术要求、检验规则、试验方法及标志与包装。本标准适用于流量为 3~600 m³/h，扬程为 3~50 m，功率为 0.55~30 kW，应用于有甲烷或煤尘爆炸危险的煤矿井下采掘面排水的隔爆型三相潜水电泵。 2 引用标准 GB755 旋转电机基本技术要求 GB4942.1 电机外壳防护分级 GB/T12785 潜水电泵试验方法 GB3836.1 爆炸性气体环境用防爆电气设备通用要求 GB3836.2 爆炸性气体环境用防爆电气设备隔爆型 GB12665 电机在一般环境条件下使用的湿热试验要求 GB191 包装储运图示标志 ZBJ71017 离心式污水潜水电泵型式与基本参数 JB5118 农用污水污物潜水电泵型式与基本参数 3 产品分类 3.1 型式 电泵为立式结构，泵与电动机同轴。外壳防护等级为 IP×8（见 GB4942.1）。电泵的定额以连续工作制（S1）为基准。额定频率为 50 Hz，额定电压为 380V、660V 或 380V/660V。同步转速为 3000 r/min 或 1500 r/min。泵从进水口看叶轮为逆时针旋转。结构型式为泵置于电动机下方的下泵型，电动机为干式结构。防爆性能符合 GB3836.1，防爆标志为 “d1”。 3.2 型号表示方法 型号中的大写汉语拼音字母代表电泵的型式及特征，电动机额定功率、额定扬程、额定流量由型号确定。 3.3 电动机额定功率 可选值为 0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、11、15、18.5、22、30 kW。 3.4 电泵基本参数 应符合 ZBJ71017 或 JB5118（除电泵效率外）。 4 技术要求 4.1 使用条件 电泵应在下列条件下连续正常运行： a. 潜入水下深度不超过 5 m b. 水温不超过 40 ℃ c. 水的 pH 值为 5~9 d. 水中含悬浮杂质体积比不超过 2% e. 水中固体颗粒大小不超过 15 mm f. 水的密度不超过 11 kN/m³ g. 海拔不超过 1000 m 4.2 防爆性能 应符合 GB3836.2 的规定。 4.3 性能要求 在常温清水中，流量为额定时，扬程和水泵效率应符合 ZBJ71017 或 JB5118 的规定。容差按 GB/T12785 中 C 级。水泵效率高于规定值时，流量、扬程容差仅考核下限。 4.4 轴功率 在 0.7~1.3 倍额定流量范围内，用清水试验时，水泵轴功率不超过电动机额定功率的 0.91 倍。 4.5 电源适应性 电源电压和频率变化对电动机性能及温升限值应符合 GB755 的规定。 4.6 电动机性能 4.6.1 在额定功率、电压及频率下，效率、功率因数和转差率的保证值应符合表 1。 4.6.2 功率因数和效率测定包括密封装置机械损耗和电缆铜耗，电机堵转转矩保证值为额定转矩的 1.8 倍。 表 1 电动机额定功率与效率、功率因数 额定功率（kW）: 0.55, 0.75, 1.1, 1.5, 2.2, 3, 4, 5.5, 7.5, 11, 15, 18.5, 22, 30 效率（%）: 65~88.5 功率因数: 0.82~0.89 最高转速: 1500 / 3000 r/min
