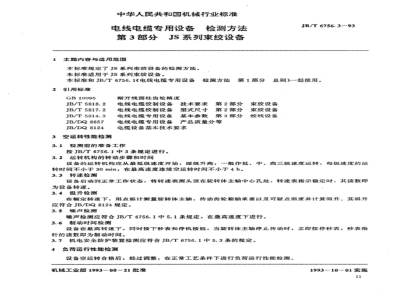

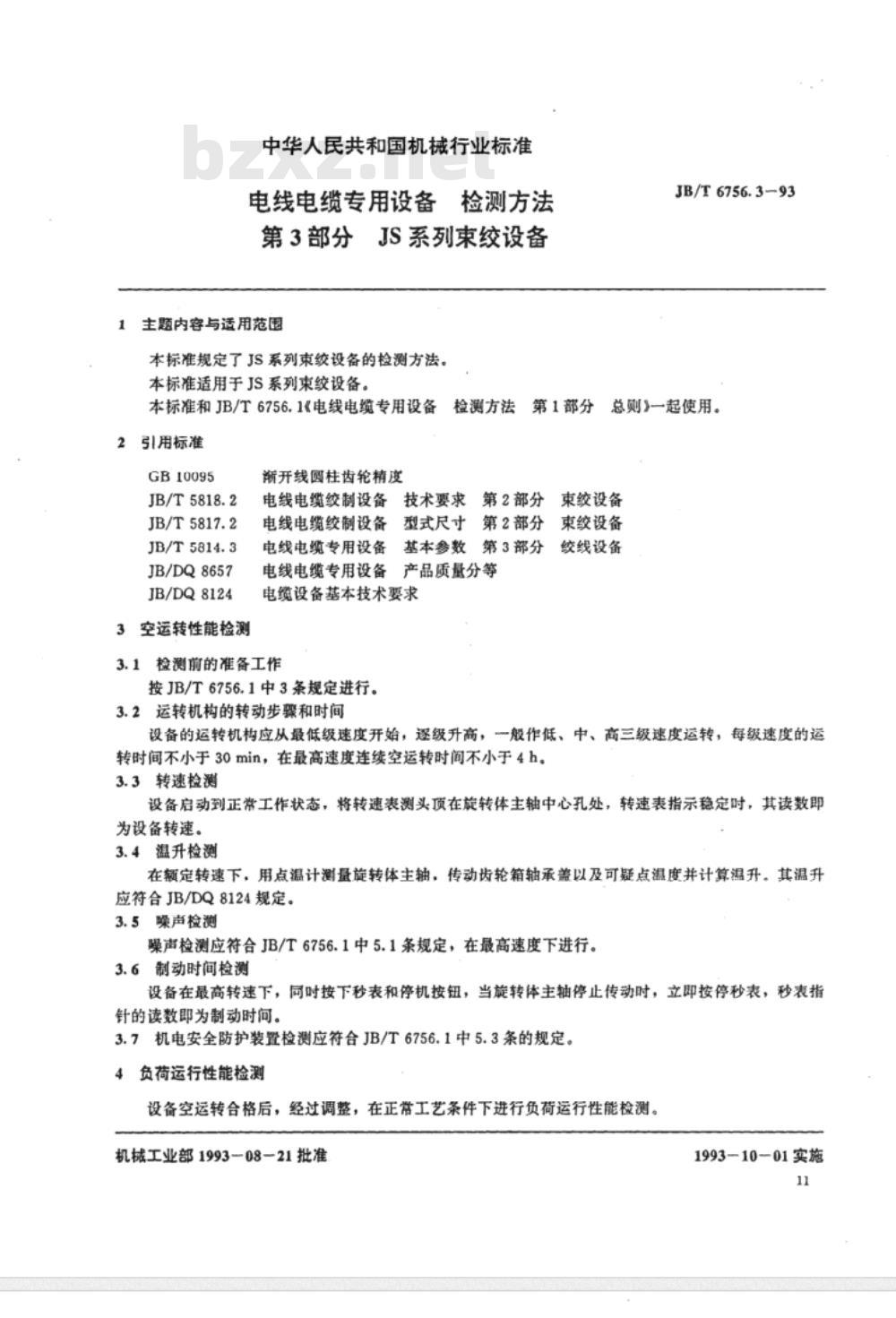

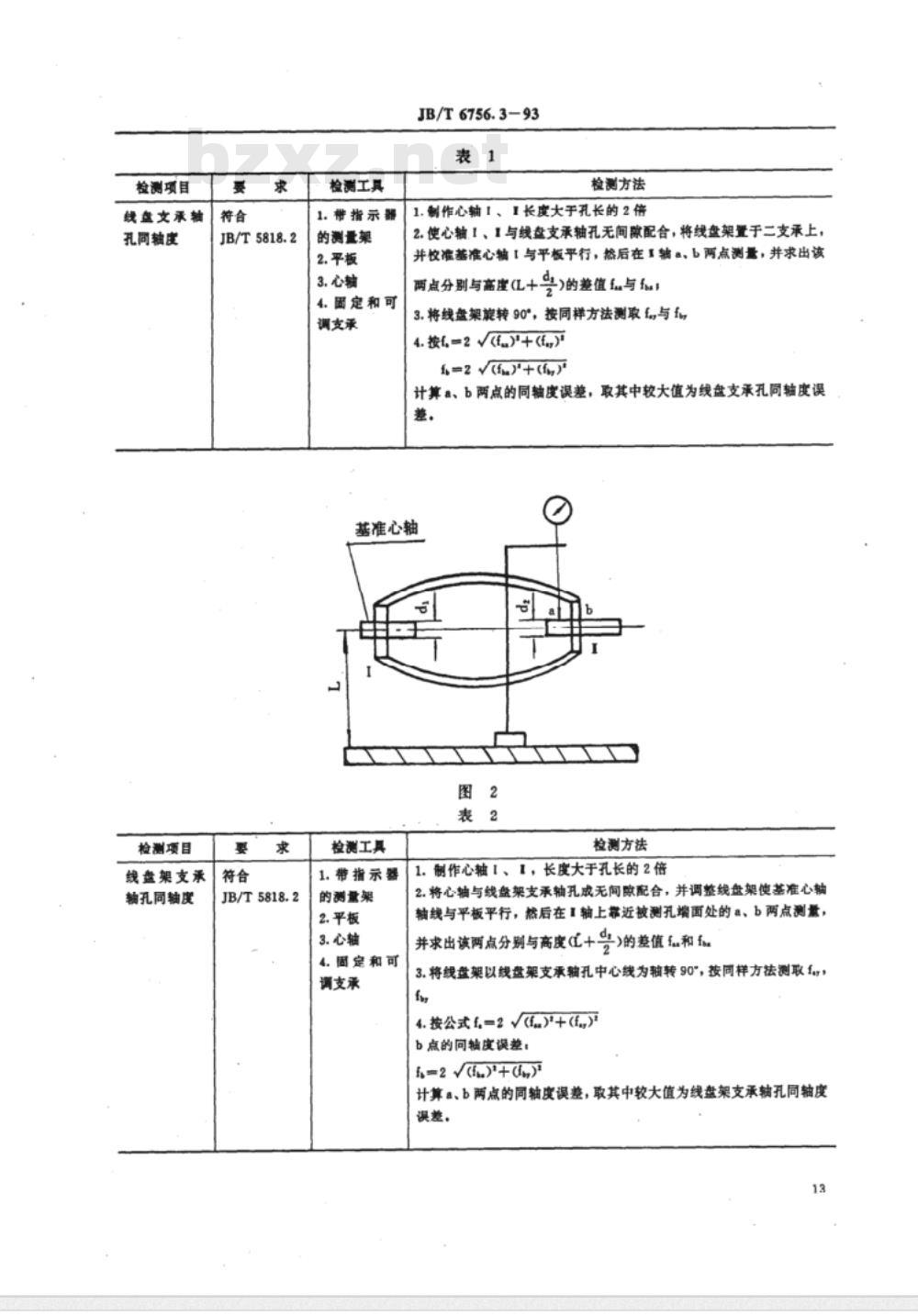

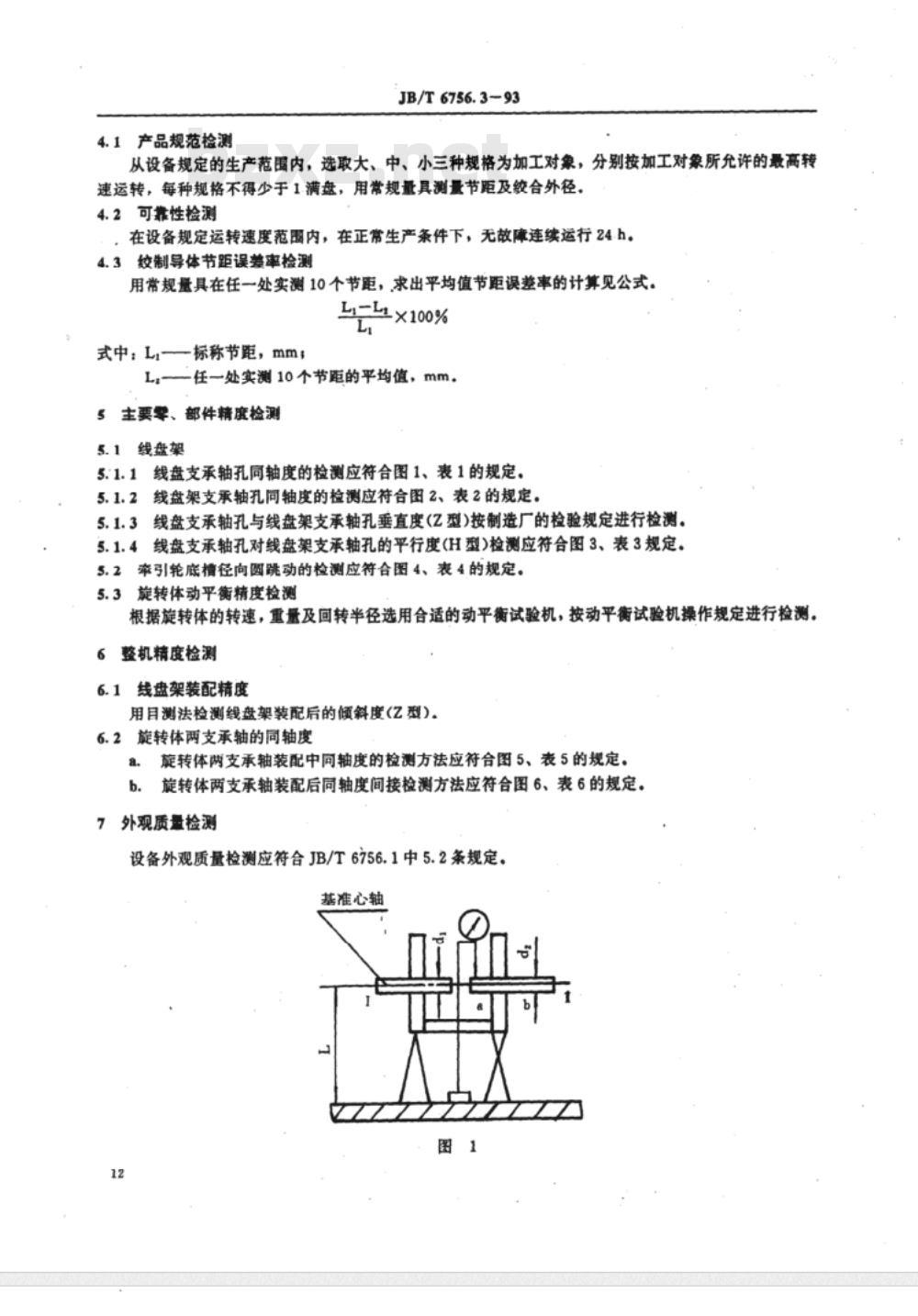

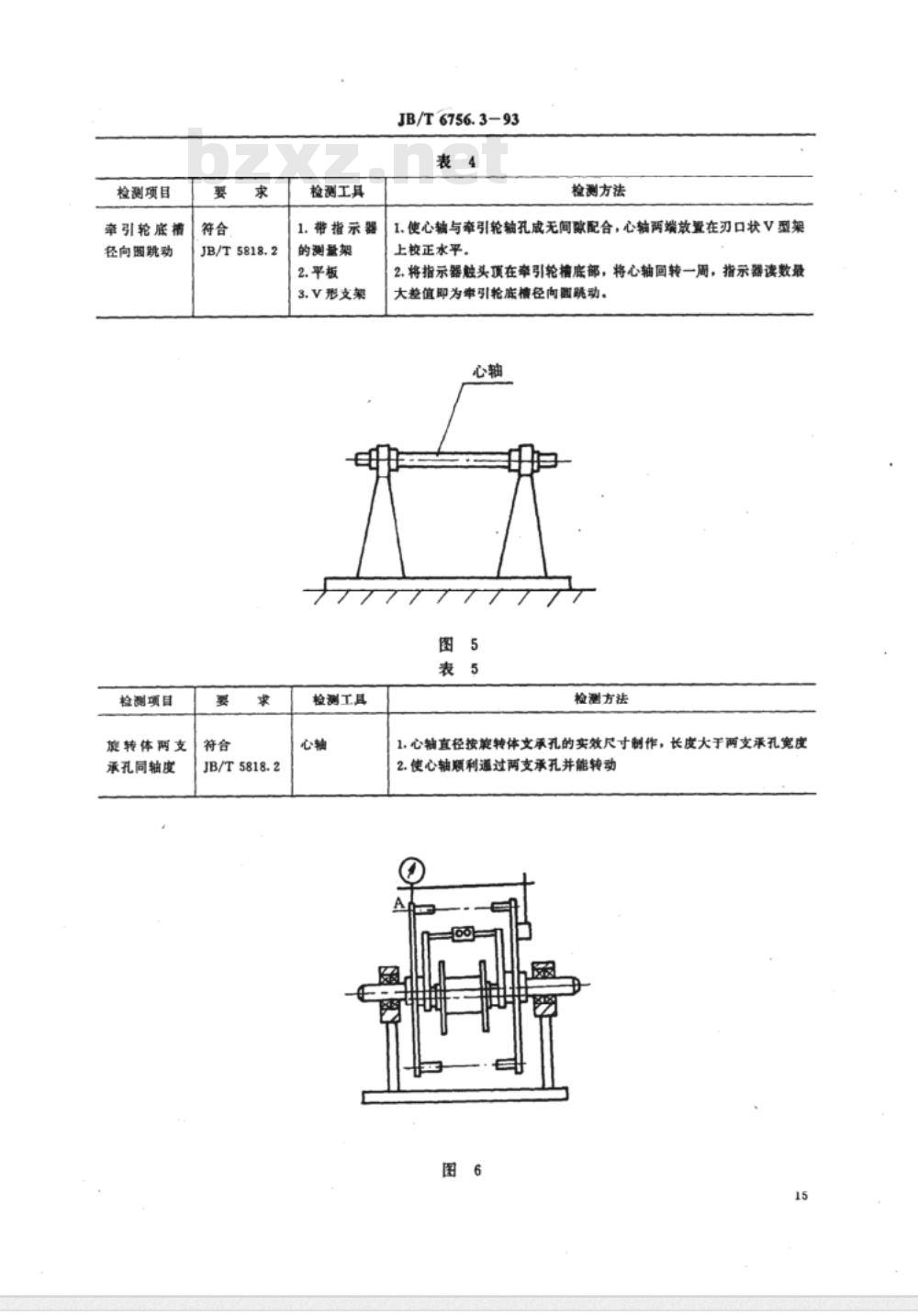

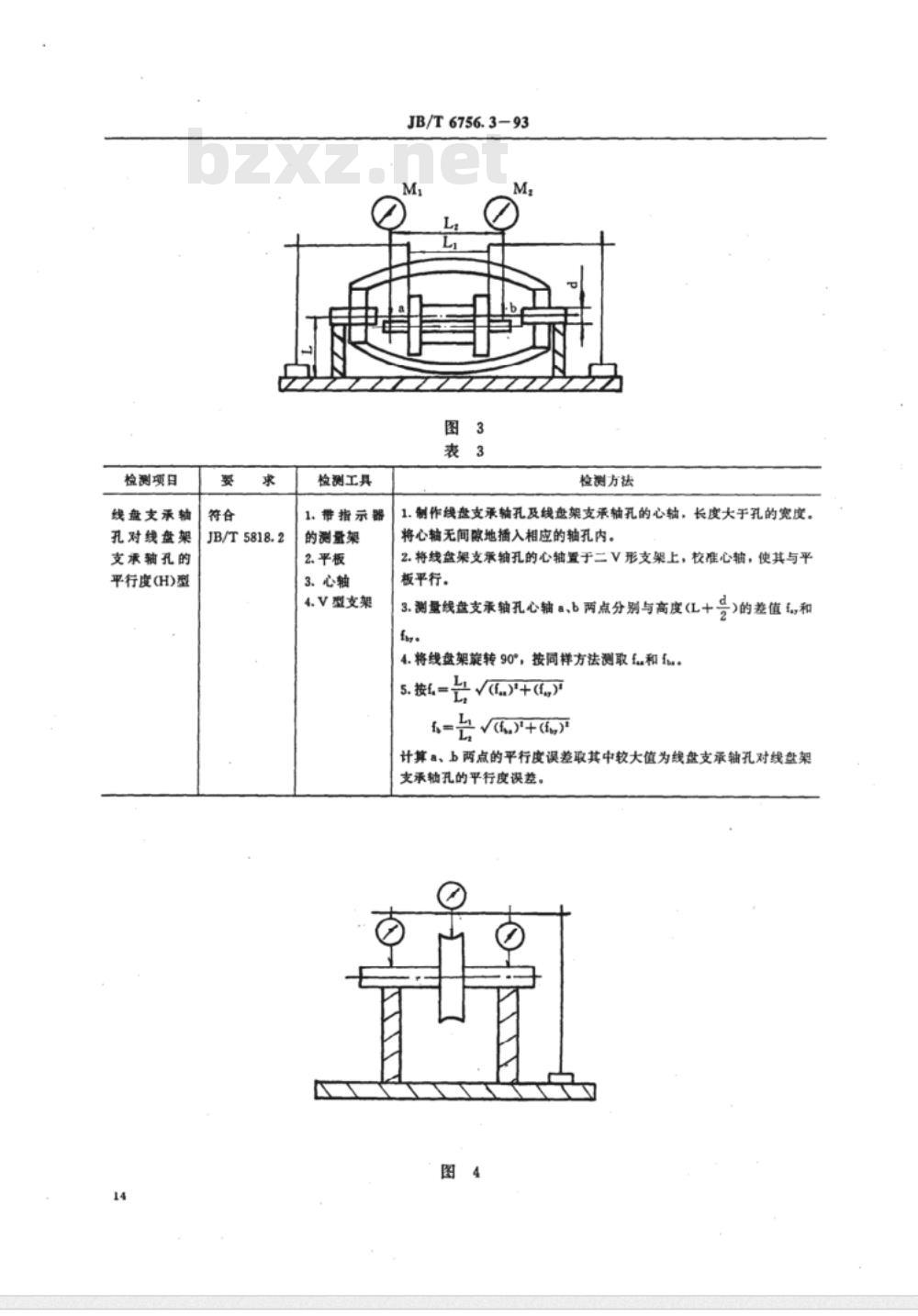

中华人民共和国机械行业标准 电线电缆专用设备 检测方法 第3部分：JS系列束绞设备 标准号：JB/T 6756.3—1993 1 主题内容与适用范围 本标准规定了JS系列束绞设备的检测方法。 本标准适用于JS系列束绞设备。 本标准应与JB/T 6756.1《电线电缆专用设备检测方法 第1部分：总则》配合使用。 2 引用标准 GB 10095 渐开线圆柱齿轮精度 JB/T 5818.2 电线电缆绞制设备技术要求 第2部分：束绞设备 JB/T 5817.2 电线电缆绞制设备 型式尺寸 第2部分：束绞设备 JB/T 5814.3 电线电缆专用设备基本参数 第3部分 JB/DQ 8657 电线电缆专用设备产品质量分等 JB/DQ 8124 电缆设备基本技术要求 3 空运转性能检测 3.1 检测前的准备工作 按JB/T 6756.1第3章规定执行。 3.2 运转机构的转动步骤和时间 设备运转应从最低速度开始逐级升高，一般按低、中、高三级速度运行。每级运行时间不少于30min，最高速度连续空运转时间不少于4h。 3.3 转速检测 设备启动至稳定运行后，将转速表测头顶在旋转体主轴中心孔处，读数稳定时即为设备转速。 3.4 温升检测 在额定转速下，用点温计测量旋转体主轴、传动齿轮箱轴承盖及相关部位温度，并计算温升，其结果应符合JB/DQ 8124的规定。 3.5 噪声检测 按JB/T 6756.1中5.1条规定执行，并在最高速度下进行。 3.6 制动时间检测 设备在最高转速下，同时启动秒表并按下停机按钮，当旋转体停止时记录时间，该值即为制动时间。 3.7 机电安全防护装置检测 应符合JB/T 6756.1中5.3条规定。 4 负荷运行性能检测 设备空运转合格并调整后，在正常工艺条件下进行负荷运行检测。 4.1 产品规范检测 在规定生产范围内选取大、中、小三种规格进行试验，按各自允许的最高转速运行，每种规格不少于1满盘，并测量节距及绞合外径。 4.2 可靠性检测 在规定转速范围内，在正常生产条件下连续无故障运行24h。 4.3 绞制导体节距误差率检测 在任意位置测量10个节距并取平均值，节距误差率按下式计算： 节距误差率 = (Lₛ - L) / L × 100% 其中：L为标称节距（mm），Lₛ为实测10个节距的平均值（mm）。 5 主要零部件精度检测 5.1 线盘架 （1）线盘支承轴孔同轴度应符合规定； （2）线盘架支承轴孔同轴度应符合规定； （3）支承轴孔垂直度按制造厂规定检测； （4）支承轴孔之间平行度应符合规定。 5.2 牵引轮 牵引轮底径径向圆跳动应符合规定。 5.3 旋转体动平衡精度 根据旋转体转速、重量及回转半径选用合适的动平衡试验机进行检测。 6 整机精度检测 6.1 线盘架装配精度 采用目测方法检测装配后的倾斜度。 6.2 旋转体支承轴同轴度 （1）装配过程中同轴度检测应符合规定； （2）装配后同轴度可采用间接方法检测。 7 外观质量检测 外观质量应符合JB/T 6756.1中5.2条规定。
