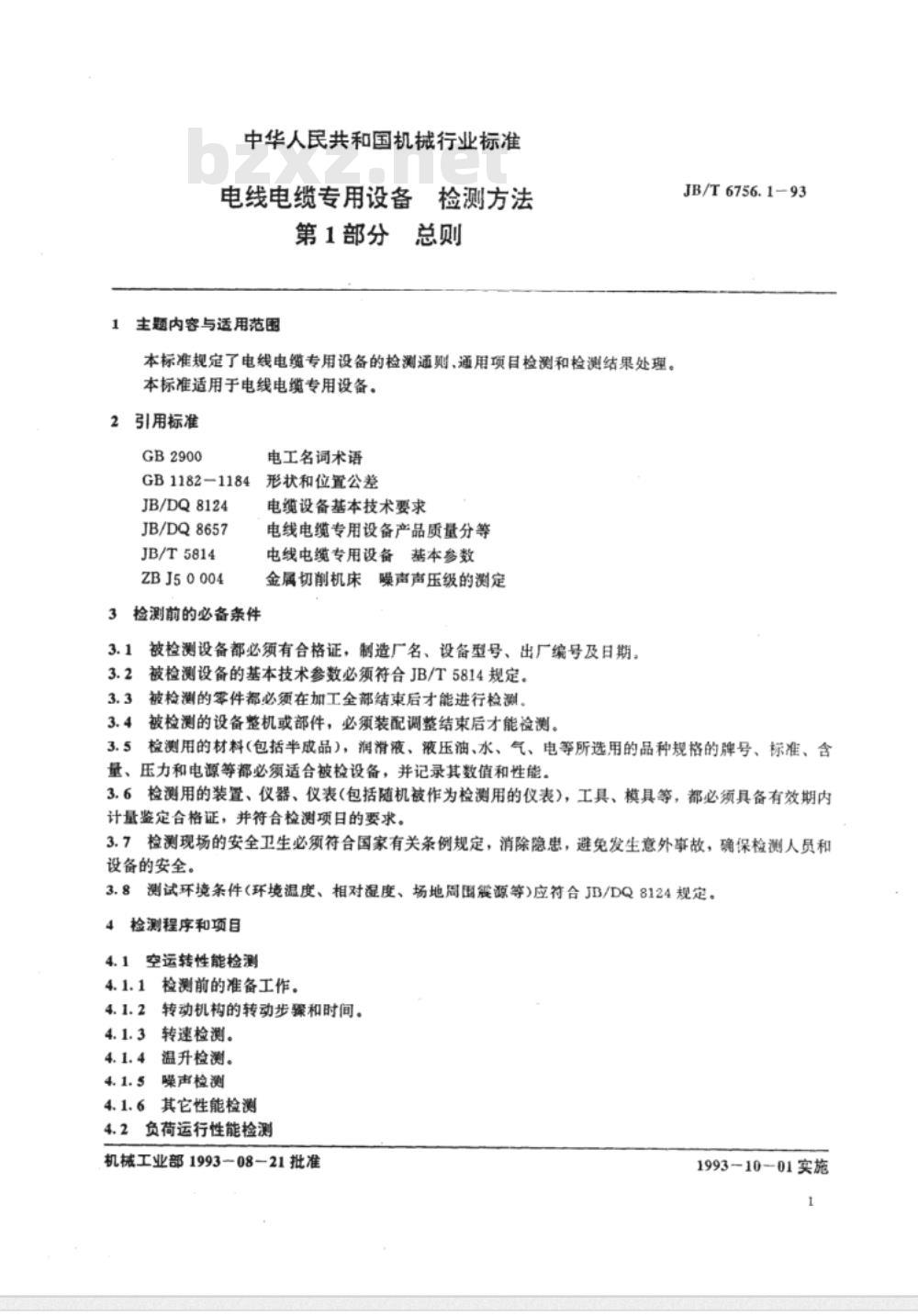

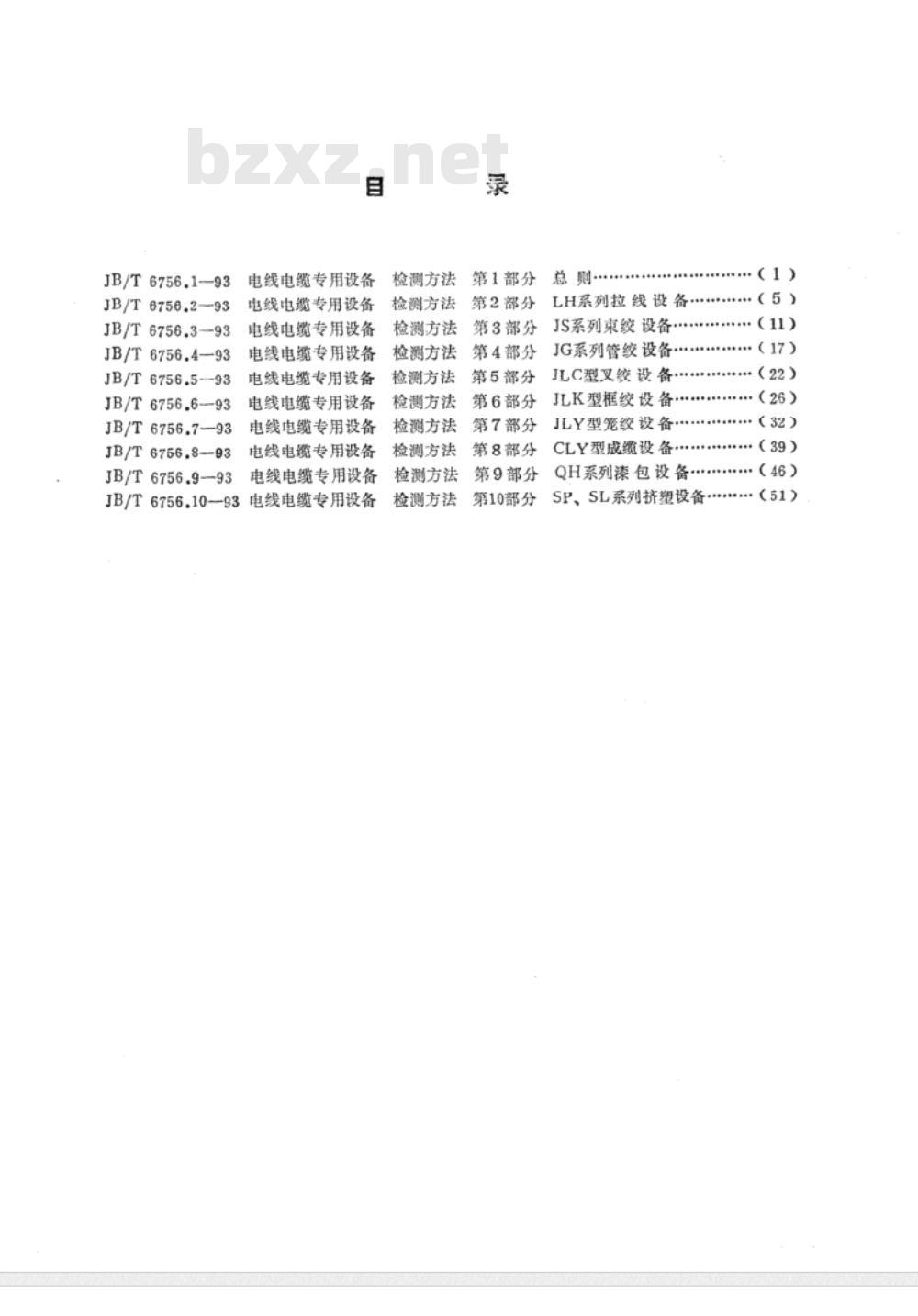

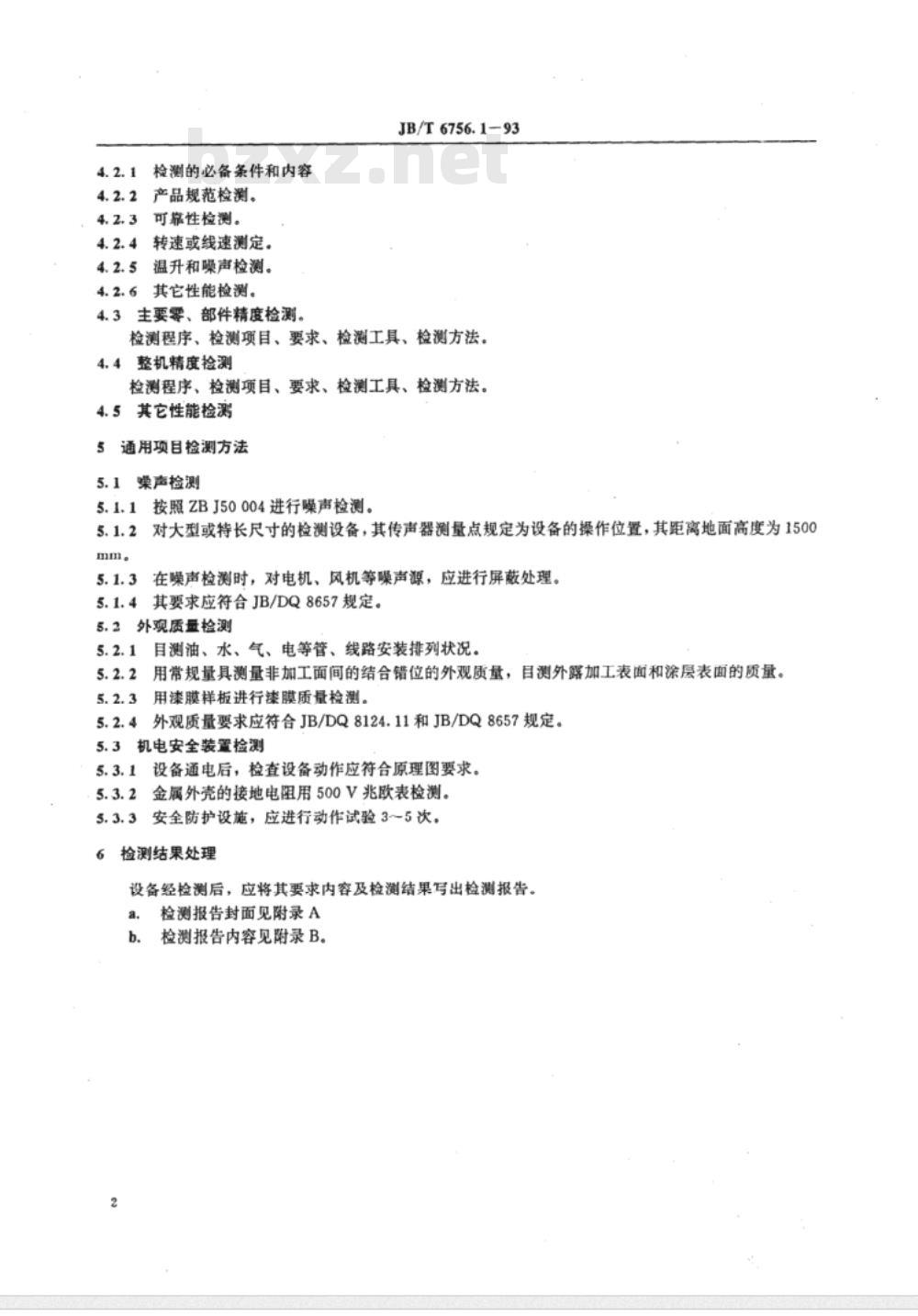

中华人民共和国机械行业标准 电线电缆专用设备 检测方法 标准号：JB/T 6756.1～6756.10—1993 发布：1993-08-21 实施：1993-10-01 发布单位：中华人民共和国机械工业部 本系列标准包括： 第1部分 总则 第2部分 LH系列拉线设备 第3部分 S系列束绞设备 第4部分 JG系列管绞设备 第5部分 JLC型叉绞设备 第6部分 JLK型框绞设备 第7部分 JLY型笼绞设备 第8部分 CLY型成缆设备 第9部分 QH系列漆包设备 第10部分 SP、SL系列挤塑设备 第1部分 总则 1 主题内容与适用范围 本标准规定了电线电缆专用设备的检测通则、通用项目检测方法及检测结果处理。 本标准适用于电线电缆专用设备。 2 引用标准 GB 2900 电工名词术语 GB 1182～1184 形状和位置公差 JB/DQ 8124 电缆设备基本技术要求 JB/DQ 8657 电线电缆专用设备产品质量分等 JB/T 5814 电线电缆专用设备基本参数 ZBJ 50004 金属切削机床噪声声压级的测定 3 检测前的必备条件 3.1 被检测设备必须具有合格证，并标明制造厂名称、设备型号、出厂编号及日期。 3.2 被检测设备的基本技术参数应符合JB/T 5814的规定。 3.3 被检测零件必须在全部加工完成后方可进行检测。 3.4 被检测设备整机或部件必须在装配和调整完成后方可检测。 3.5 检测用材料（包括半成品）、润滑液、液压油、水、气、电等，其品种、规格、标准、含量、压力及电源条件必须符合设备要求，并记录相关参数。 3.6 检测用装置、仪器、仪表、工具和模具必须在有效计量检定期内，并满足检测项目要求。 3.7 检测现场应符合国家安全卫生规定，消除隐患，确保检测人员和设备安全。 3.8 测试环境条件（环境温度、相对湿度及周围振动等）应符合JB/DQ 8124的规定。 4 检测程序和项目 4.1 空运转性能检测 4.1.1 检测前准备工作 4.1.2 转动机构的运转步骤和时间 4.1.3 转速检测 4.1.4 温升检测 4.1.5 噪声检测 4.1.6 其他性能检测 4.2 负荷运行性能检测 4.2.1 检测条件和内容 4.2.2 产品规范检测 4.2.3 可靠性检测 4.2.4 转速或线速测定 4.2.5 温升和噪声检测 4.2.6 其他性能检测 4.3 主要零部件精度检测 包括检测程序、检测项目、技术要求、检测工具及检测方法。 4.4 整机精度检测 包括检测程序、检测项目、技术要求、检测工具及检测方法。 4.5 其他性能检测 5 通用项目检测方法 5.1 噪声检测 5.1.1 按照ZBJ 50004进行噪声检测。 5.1.2 对大型或特长设备，传声器测量点应设在设备操作位置，高度为距地面1500mm。 5.1.3 噪声检测时，应对电机、风机等噪声源进行屏蔽处理。 5.1.4 噪声要求应符合JB/DQ 8657的规定。 5.2 外观质量检测 5.2.1 目测油、水、气、电等管线的安装和排列情况。 5.2.2 使用常规量具检测非加工面之间的错位情况，并检查外露加工表面及涂层质量。 5.2.3 使用漆膜样板检测漆膜质量。 5.2.4 外观质量应符合JB/DQ 8124和JB/DQ 8657的规定。 5.3 机电安全装置检测 5.3.1 设备通电后，应检查其动作是否符合原理图要求。 5.3.2 使用500V兆欧表检测金属外壳的接地电阻。 5.3.3 对安全防护装置进行3～5次动作试验，确认其可靠性。
