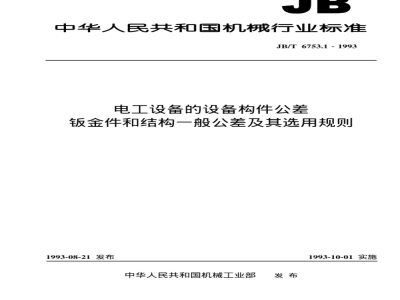

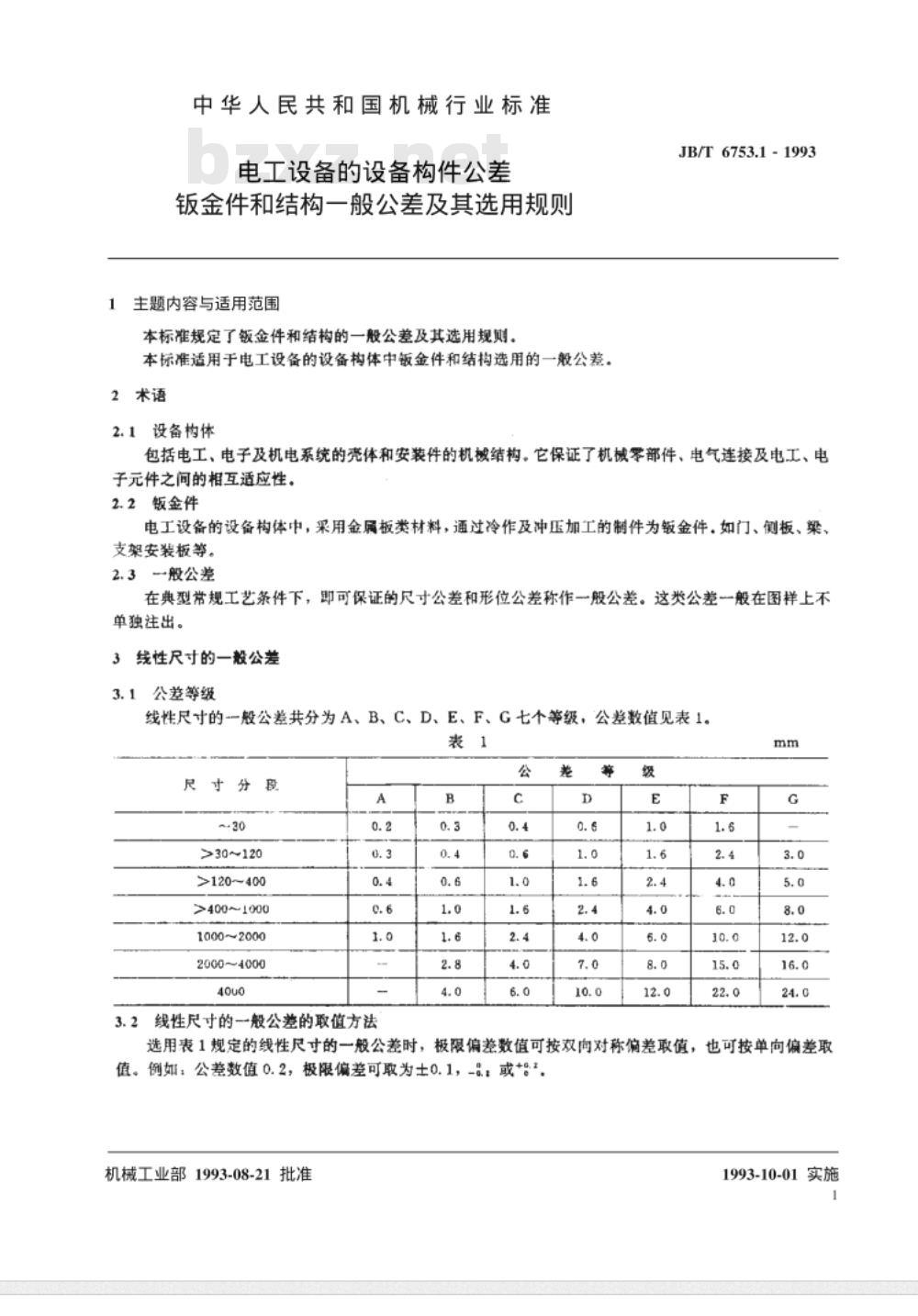

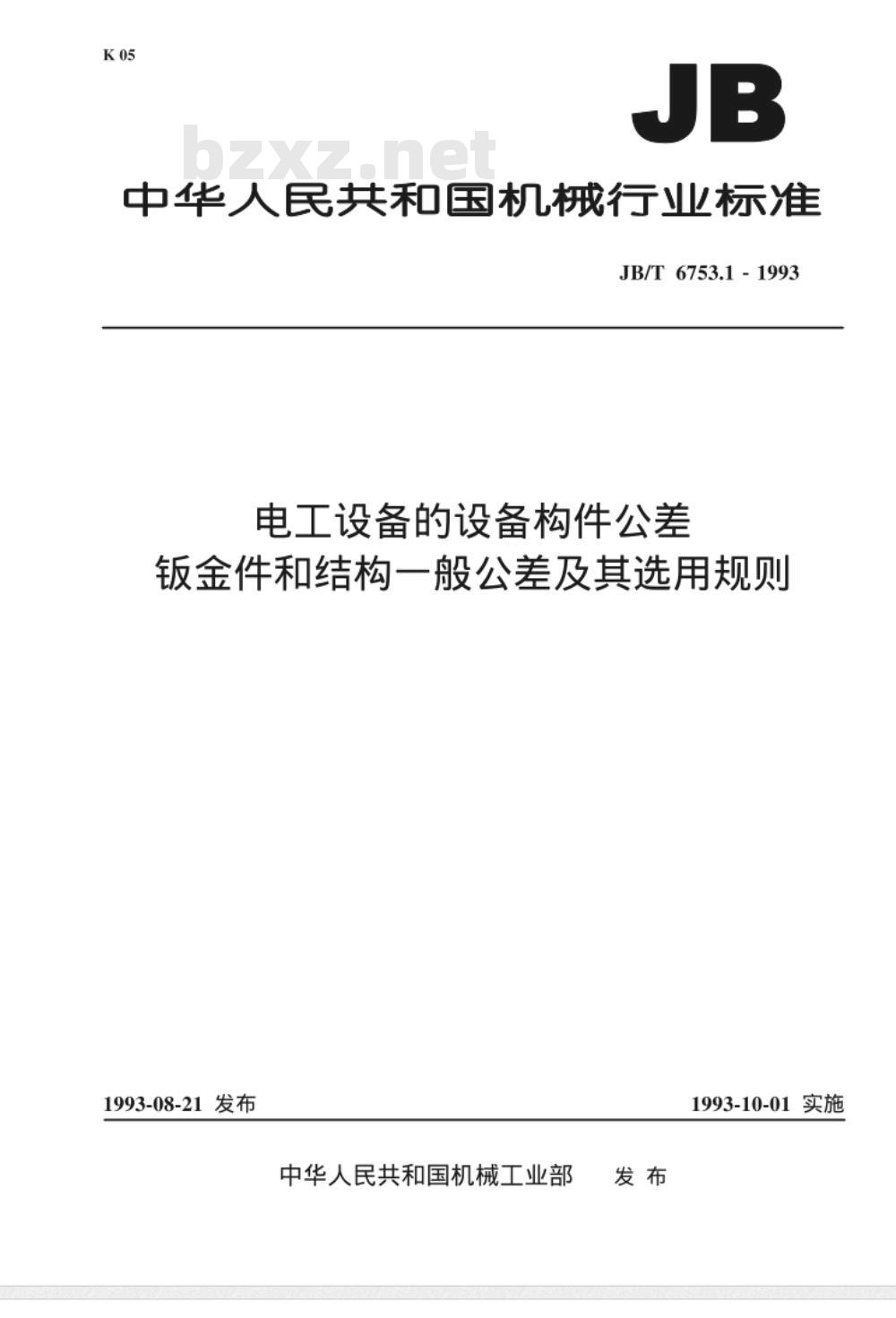

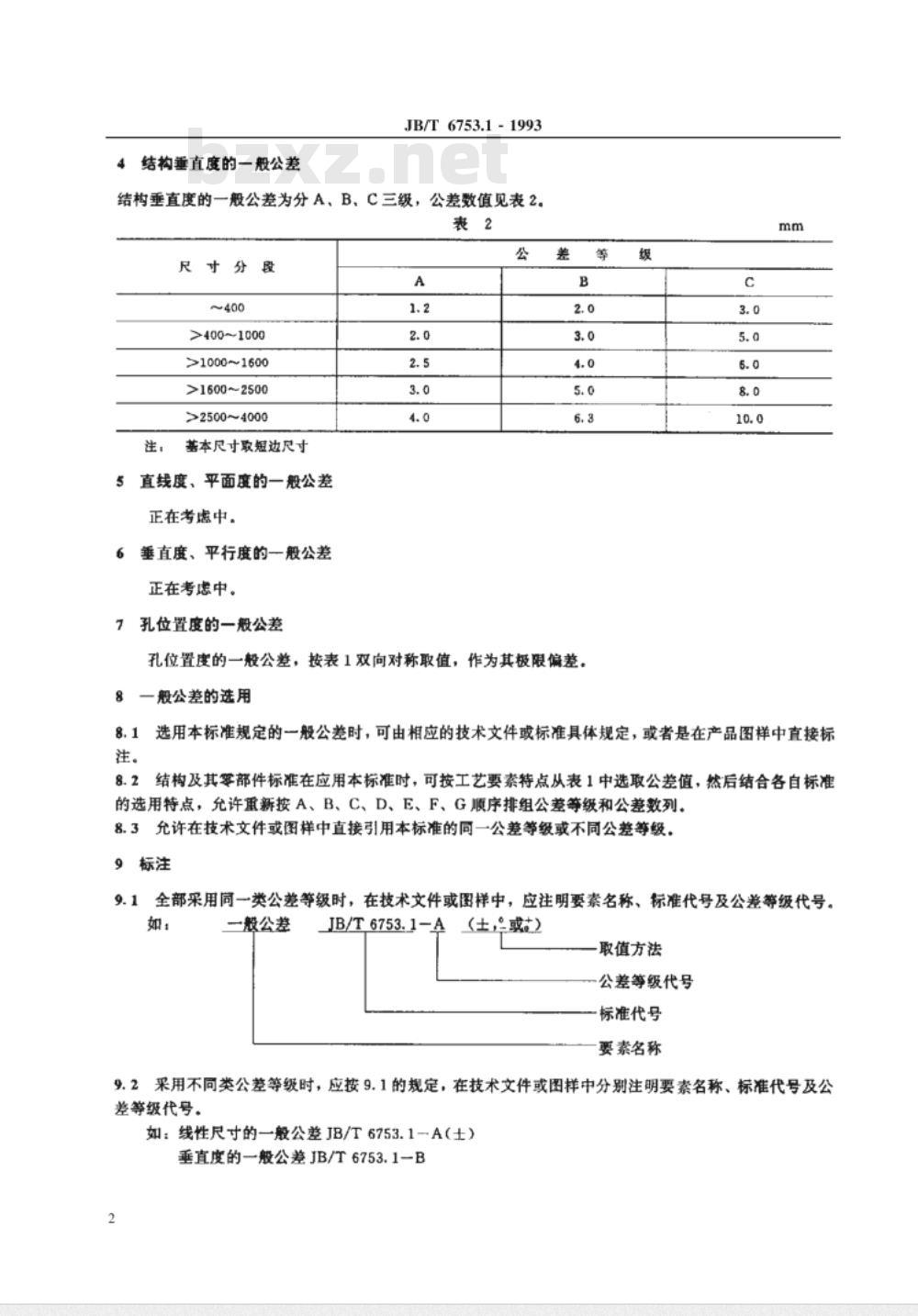

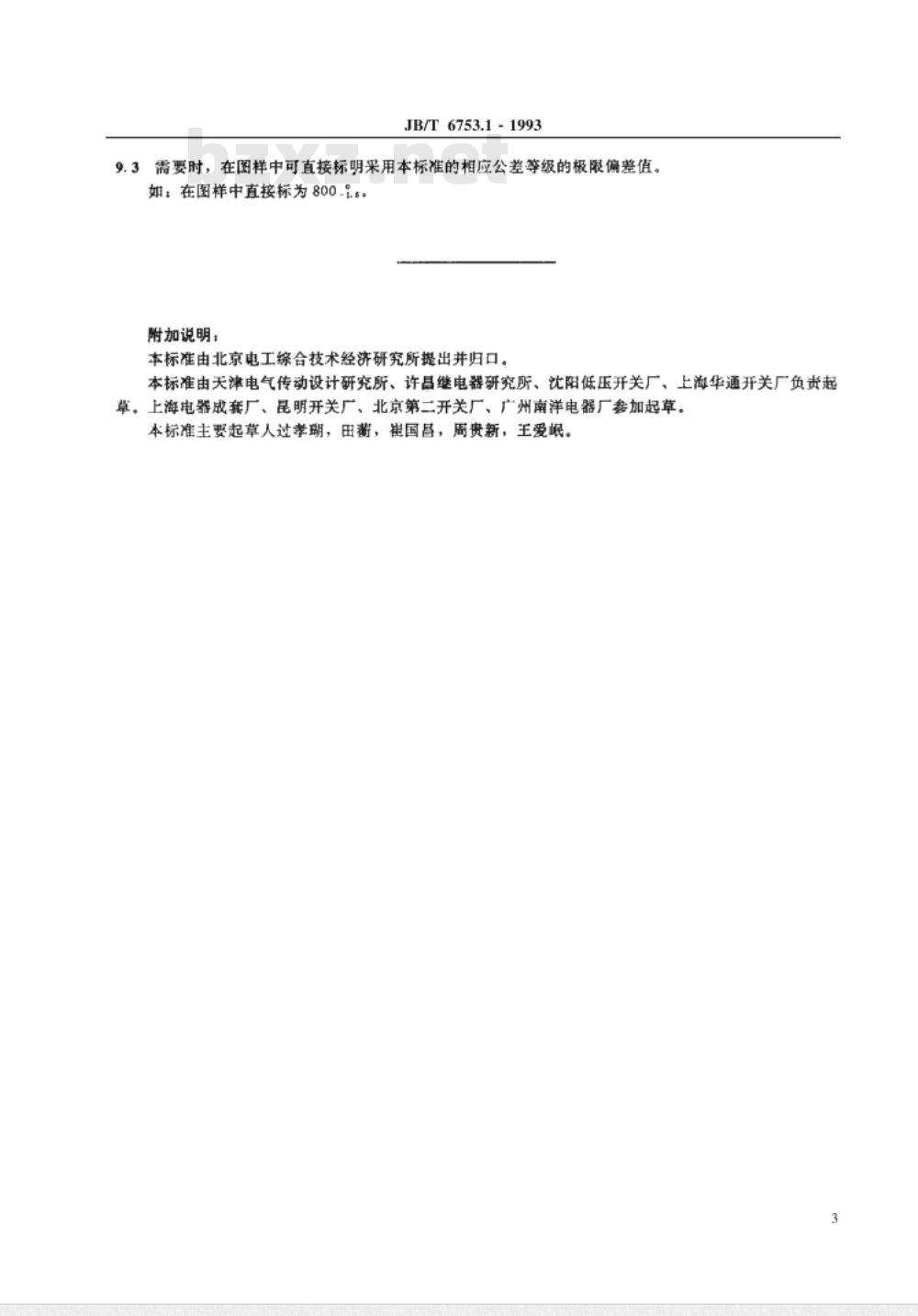

中华人民共和国机械行业标准 JB/T 6753.1 -1993 电工设备的设备构件公差 钣金件和结构一般公差及其选用规则 1993年8月21日发布 1993年10月1日实施 本标准规定了钣金件和结构的一般公差及其选用规则。适用于电工设备的设备构件中钣金件和结构的选用公差。 2 术语 2.1 设备构体 包括电工、电子及机电系统的壳体和安装件的机械结构，确保机械零部件、电气连接及电工、电子元件之间的相互适应性。 2.2 钣金件 电工设备的设备构件中，采用金属板类材料，通过冷作及冲压加工的制件，如门、侧板、梁支架安装板等。 2.3 一般公差 在典型常规工艺条件下，可以保证的尺寸公差和形位公差称为一般公差。这类公差一般在图样上不单独注明。 3 线性尺寸的一般公差 3.1 公差等级 线性尺寸的一般公差共分为A、B、C、D、E、F、G七个等级，具体数值见表1。 表1 线性尺寸公差数值 尺寸分段（mm） A: 0~30, B: 30~120, C: 120~400, D: 400~1000, E: 1000~2000, F: 2000~4000 公差数值： A: 0.2, B: 0.3, C: 0.4, D: 0.6, E: 1.0, F: 1.6, G: 3.0 3.2 公差取值方法 选用表1规定的线性尺寸的一般公差时，极限偏差数值可以按双向对称偏差取值，也可以按单向偏差取值。 4 结构垂直度的一般公差 结构垂直度的一般公差分为A、B、C三个等级，公差数值见表2。 表2 结构垂直度公差数值 尺寸分段（mm） A: 0~400, B: 400~1000, C: 1000~1600 5 直线度、平面度的公差 这些公差目前正在考虑中。 6 垂直度、平行度的一般公差 这些公差目前正在考虑中。 7 孔位置度的一般公差 孔位置度的一般公差按表1的双向对称偏差取值，作为其极限偏差。 8 选用公差 选用本标准规定的一般公差时，可以根据相应的技术文件或标准具体规定，或者在产品图样中直接标注。 9 标注要求 全部采用同一类公差等级时，在技术文件或图样中，应注明要素名称、标准代号及公差等级代号。 例如： 一般公差 JB/T 6753.1-A（±0.1），取值方法，公差等级代号，标准代号，要素名称。 如果采用不同类公差等级，应分别注明要素名称、标准代号及公差等级代号。 如：线性尺寸的公差 JB/T 6753.1-A（±0.1），垂直度公差 JB/T 6753.1-B2。 附加说明： 本标准由北京电工综合技术经济研究所提出并归口，由天津电气传动设计研究所、许昌继电器研究所、沈阳低压开关厂、上海华通开关厂负责起草。
