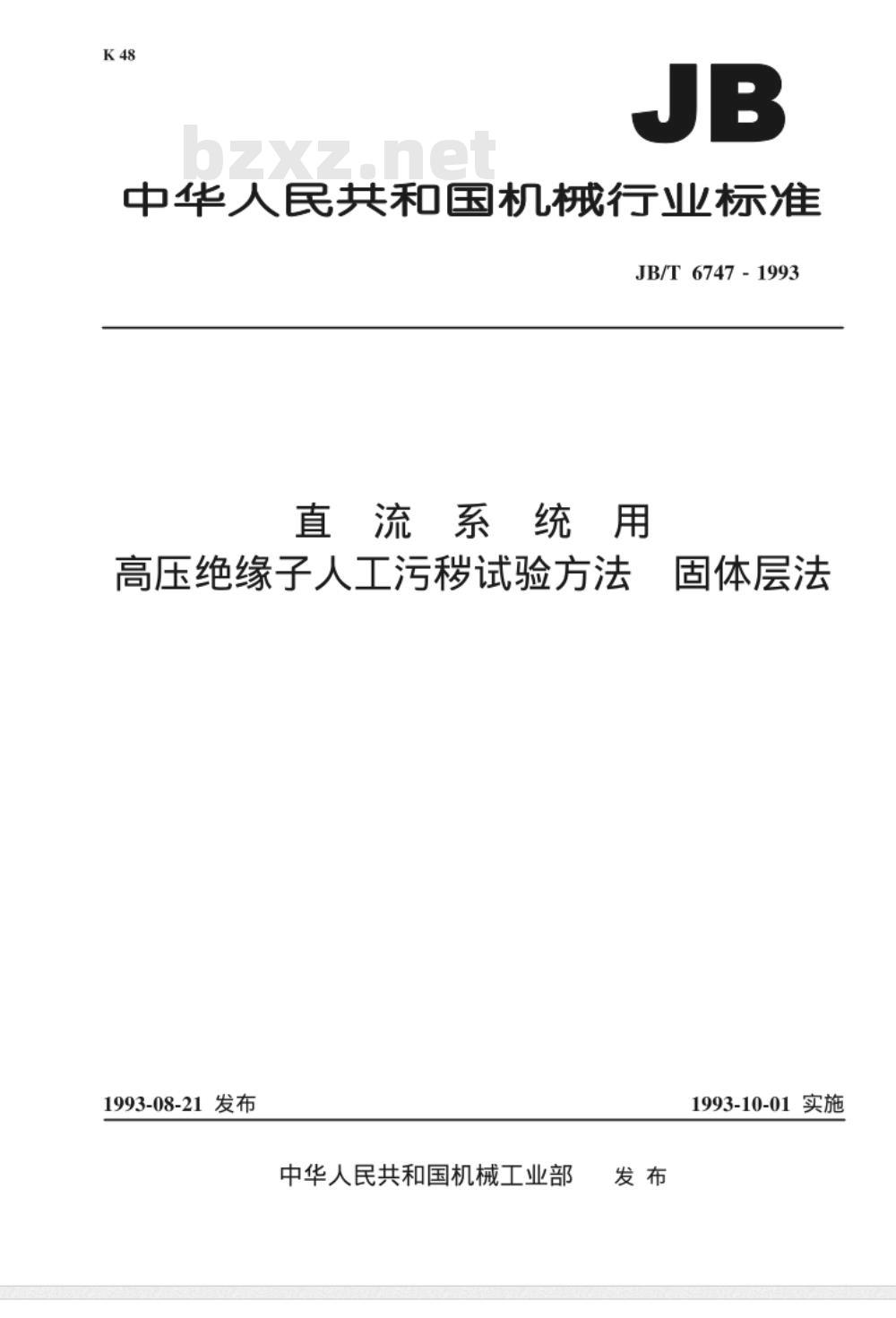

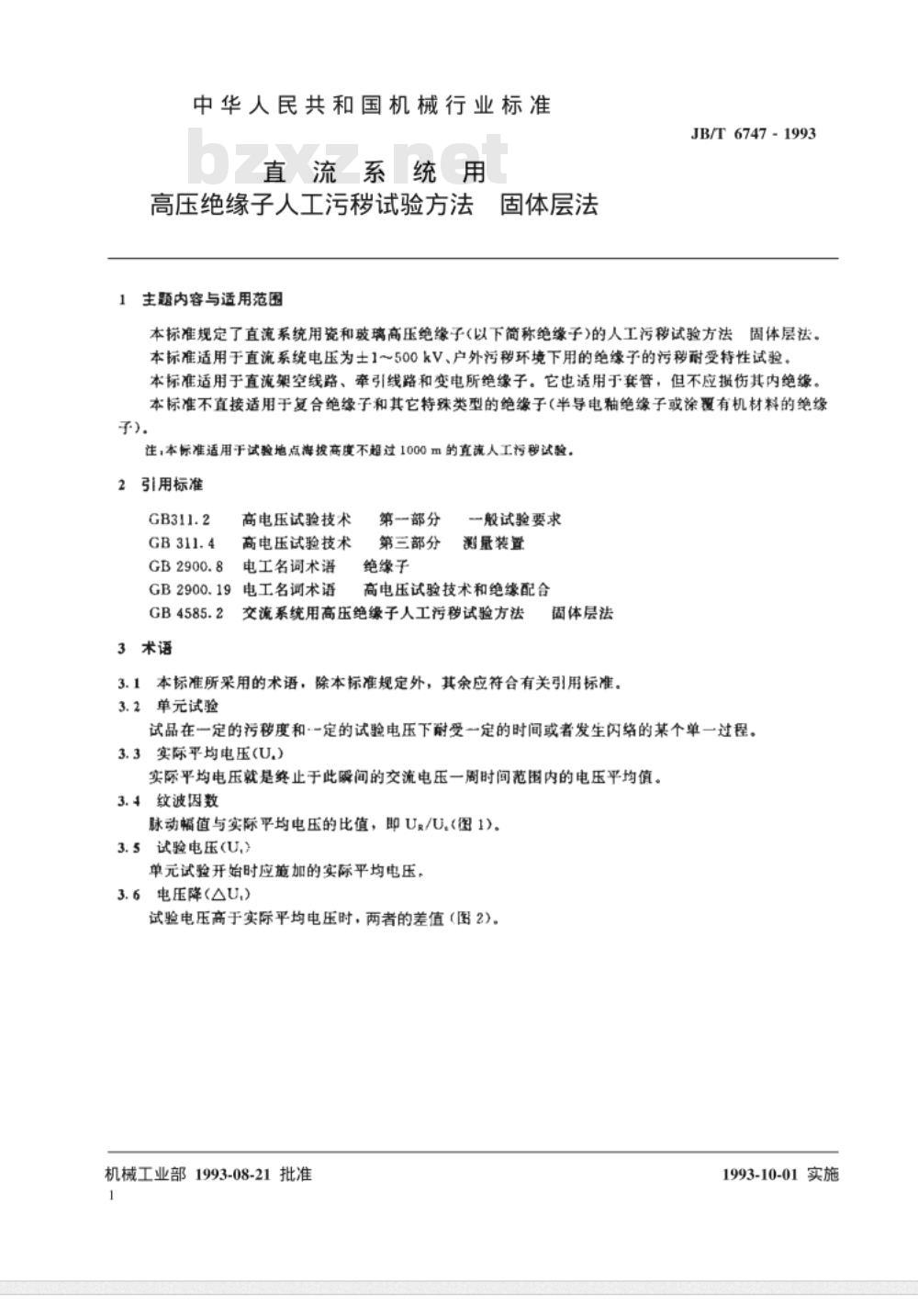

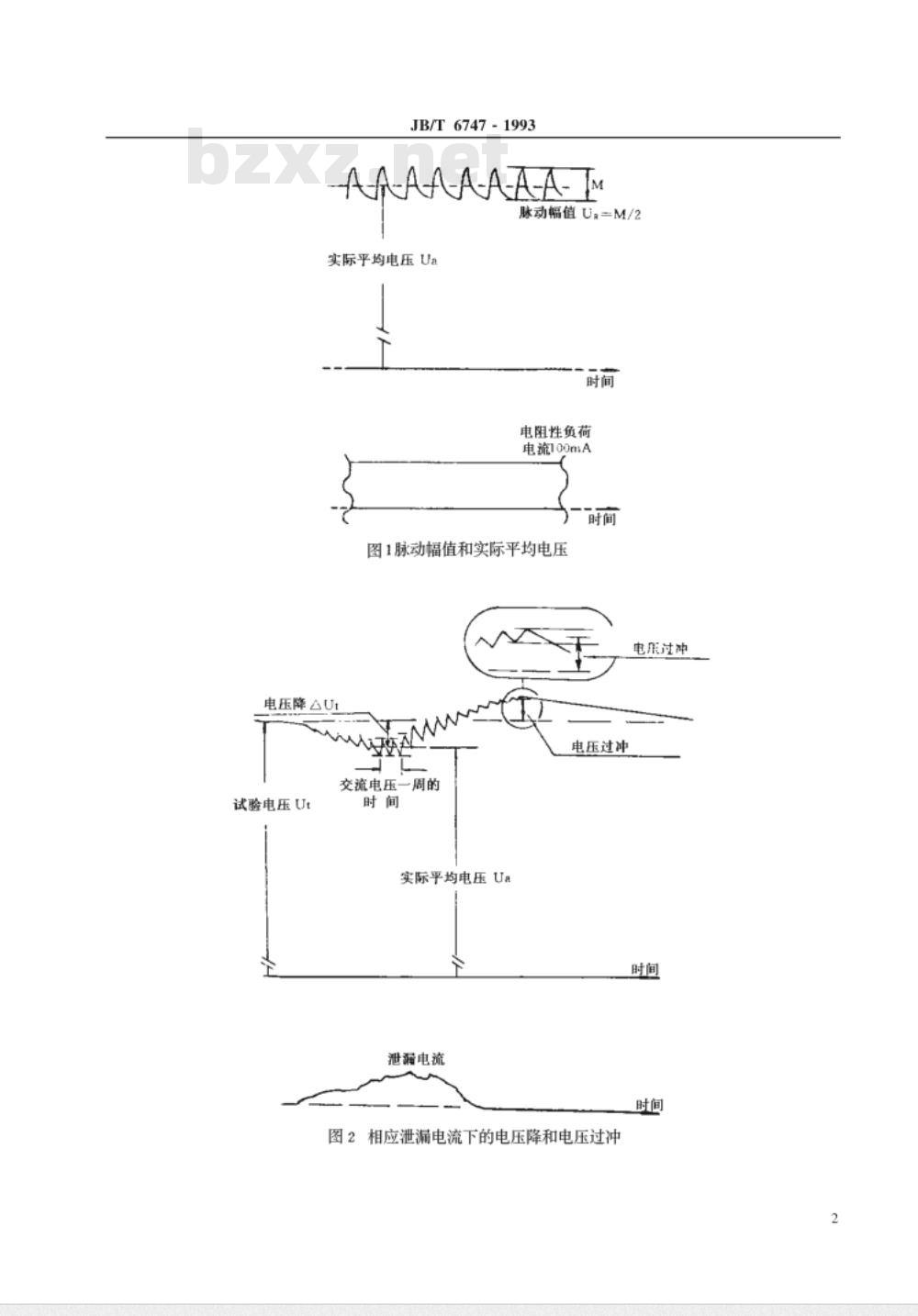

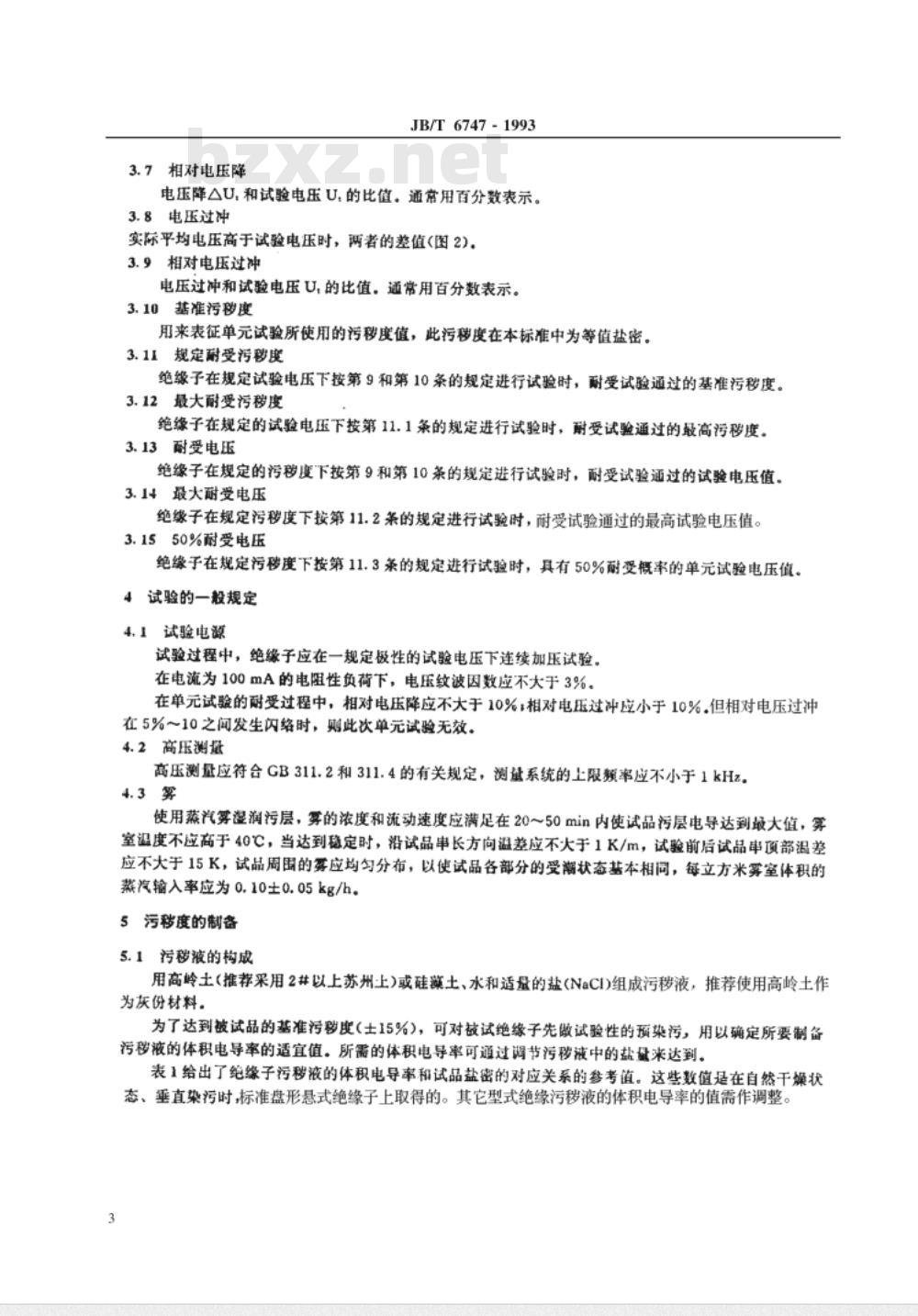

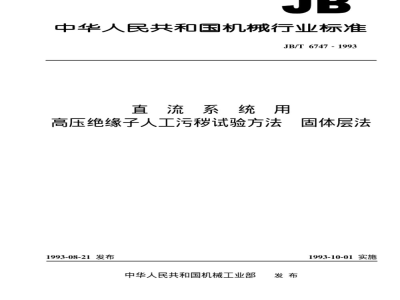

中华人民共和国机械行业标准 JB/T6747-1993 直流系统用高压绝缘子人工污移试验方法（固体层法） 1 范围 本标准规定了直流系统用瓷和玻璃高压绝缘子（以下简称绝缘子）的人工污移试验方法（固体层法）。本标准适用于直流系统电压为1～500kV、户外污移环境下用的绝缘子的污移耐受性试验。适用于直流架空线路、牵引线路和变电所绝缘子，也适用于管道，但不应损伤其内绝缘。此标准不直接适用于复合绝缘子及其他特殊类型的绝缘子（如半导电釉绝缘子或涂覆有机材料的绝缘子）。 注：本标准适用于试验地点海拔高度不超过1000m的宜流人工污移试验。 2 引用标准 GB311.2 高电压试验技术 GB311.4 高电压试验技术 GB2900.8 电工名词术语 GB2900.19 电工名词术语 GB4585.2 3 术语 3.1 本标准所采用的术语，除本标准规定外，其余应符合有关引用标准。 3.2 单元试验：试品在一定的污移度和试验电压下耐受一定时间或发生闪络的单一过程。 3.3 实际平均电压（Ua）：实际平均电压是指在一周时间范围内的电压平均值。 3.4 纹波因数：脉动幅值与实际平均电压的比值，即Us/U（图1）。 3.5 试验电压（Ut）：单元试验开始时施加的实际平均电压。 3.6 电压降（△U）：试验电压高于实际平均电压时，两者的差值（图2）。 3.7 相对电压降：电压降△U和试验电压Ut的比值，通常以百分数表示。 3.8 电压过冲：实际平均电压高于试验电压时，两者的差值（图2）。 3.9 相对电压过冲：电压过冲和试验电压Ut的比值，通常以百分数表示。 3.10 基准污移度：表征单元试验所使用的污移度值，在本标准中为等值盐密。 3.11 规定耐受污移度：绝缘子在规定试验电压下按第9和第10条的规定进行试验时，耐受试验通过的基准污移度。 3.12 最大耐受污移度：绝缘子在规定试验电压下按第11.1条的规定进行试验时，耐受试验通过的最高污移度。 3.13 耐受电压：绝缘子在规定污移度下按第9和第10条的规定进行试验时，耐受试验通过的试验电压值。 3.14 最大耐受电压：绝缘子在规定污移度下按第11.2条的规定进行试验时，耐受试验通过的最高试验电压值。 3.15 50%耐受电压：绝缘子在规定污移度下按第11.3条的规定进行试验时，具有50%耐受概率的单元试验电压值。 4 试验的一般规定 4.1 试验电源：试验过程中，绝缘子应在规定极性的试验电压下连续加压试验。在电流为100mA的电阻性负荷下，电压纹波因数应不大于3%。在单元试验的耐受过程中，相对电压降应不大于10%；相对电压过冲应小于10%。但相对电压过冲在5%～10%之间发生闪络时，则此次单元试验无效。 4.2 高压测量：高压测量应符合GB311.2和GB311.4的有关规定，测量系统的上限额率应不小于1kHz。 4.3 雾：使用蒸汽雾湿润污层，雾的浓度和流动速度应满足在20～50min内使试品污层电导达到最大值，雾室温度不应高于40℃，当达到稳定时，沿试品串长方向温差应不大于1K/m，试验前后试品串项部渴差应不大于15K，试品周围的雾应均匀分布，以使试品各部分的受潮状态基本相同。 5 污移度的制备 5.1 污移液的构成：用高岭土（推荐采用2#以上苏州上）或硅藻土、水和适量的盐（NaCl）组成污移液，推荐使用高岭土作为灰分材料。为了达到被试品的基准污移度（±15%），可对被试绝缘子先做试验性的预染污，用以确定所要制备污移液的体积电导率的适宜值。所需的体积电导率可通过调节污移液中的盐分来达到。表1给出了绝缘子污移液的体积电导率和试品盐密的对应关系的参考值。
