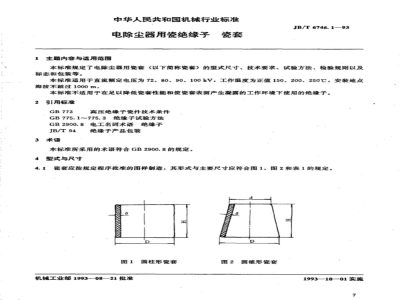

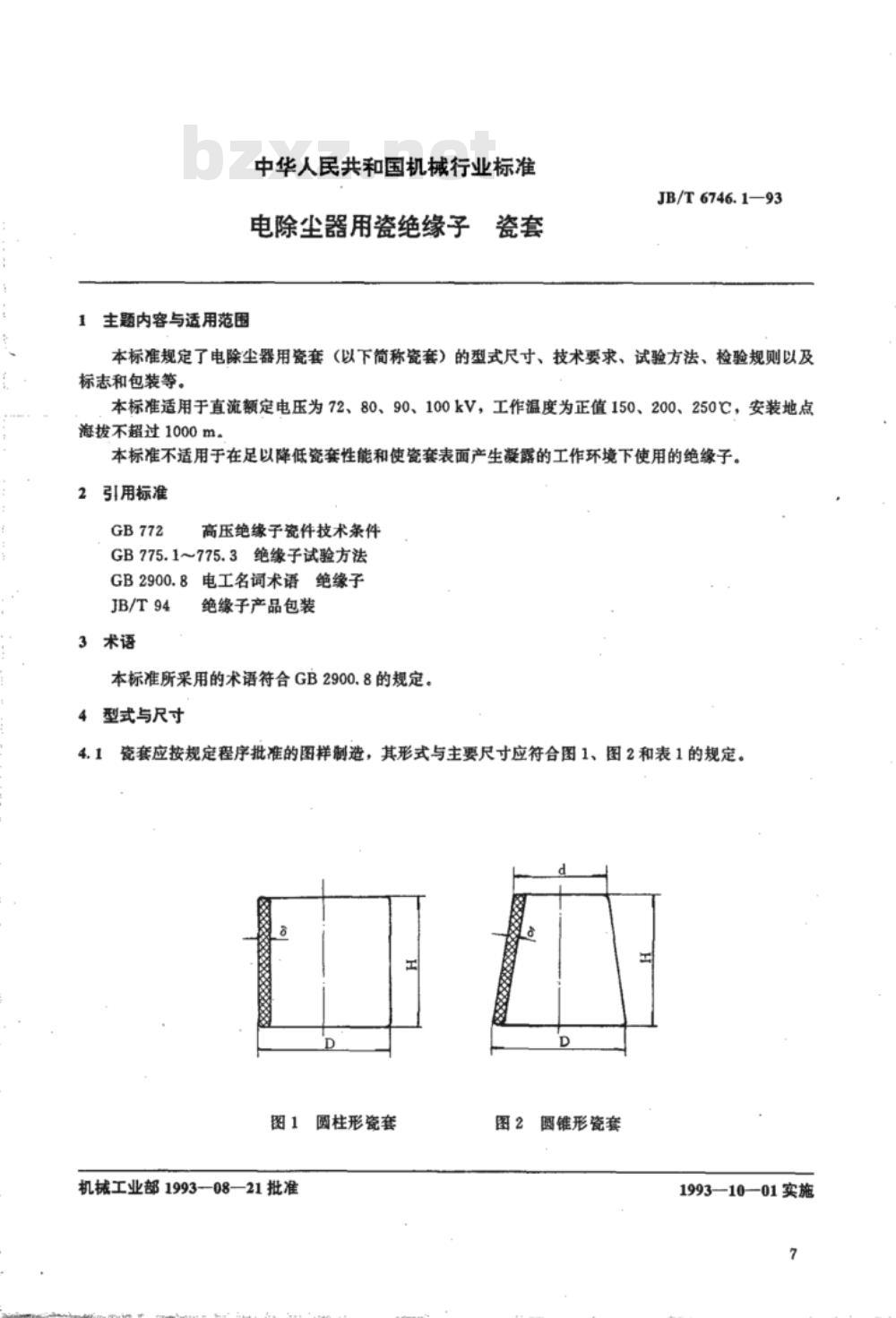

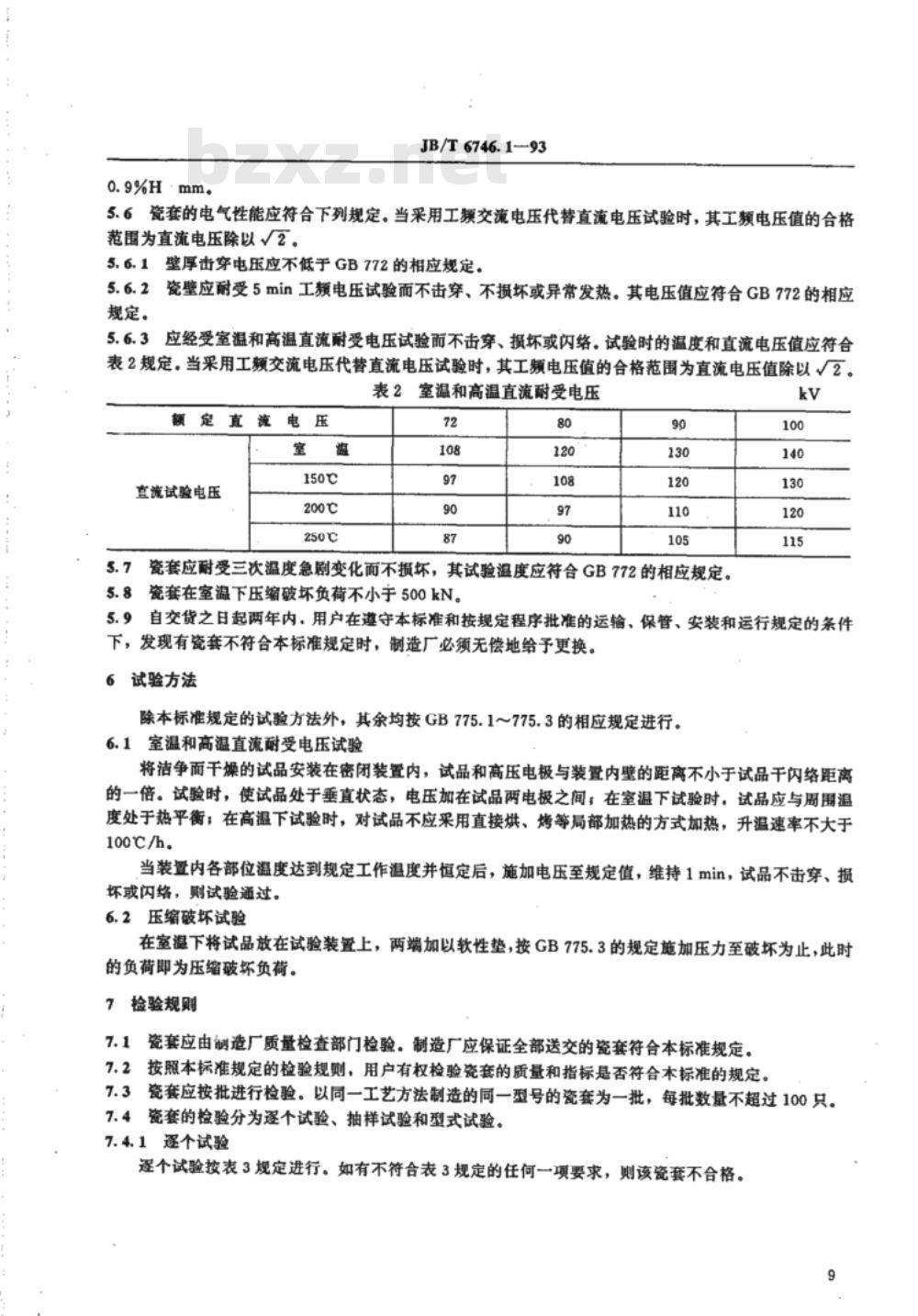

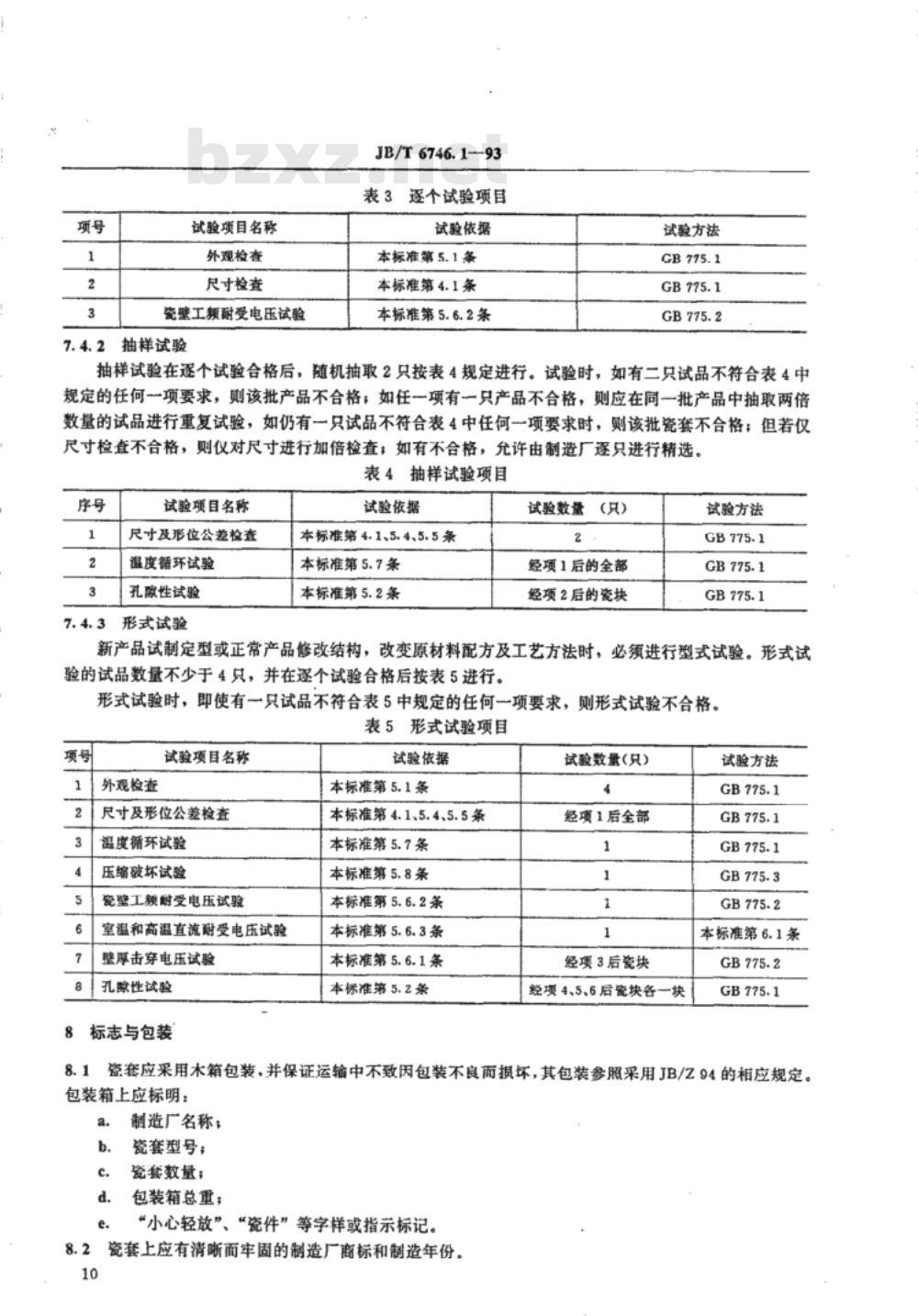

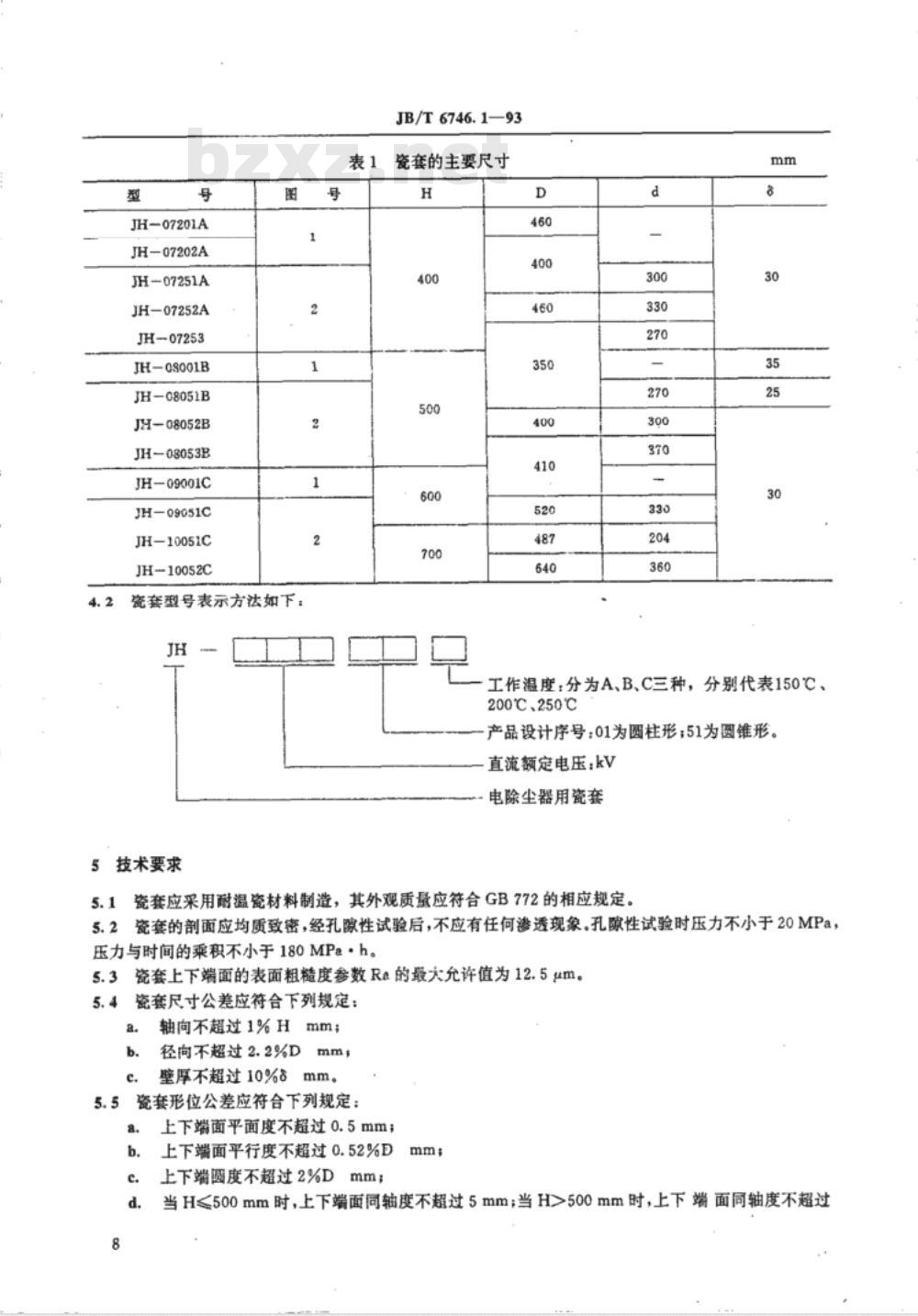

中华人民共和国机械行业标准 电除尘器用瓷绝缘子：瓷套 1. 主题内容与适用范围 本标准规定了电除尘器用瓷套（以下简称瓷套）的型式尺寸、技术要求、试验方法、检验规则以及标志和包装等。 本标准适用于直流额定电压为72、80、90、100kV，工作温度为150℃、200℃、250℃，安装地点海拔不超过1000m的电除尘器瓷套。 本标准不适用于在足以降低瓷套性能和使瓷套表面产生凝露的工作环境下使用的绝缘子。 2. 引用标准 - GB772 高压绝缘子瓷件技术条件 - GB775.1～775.3 绝缘子试验方法 - GB2900.8 电工名词术语 绝缘子 - JB/T94 绝缘子产品包装 3. 术语 本标准所采用的术语符合GB2900.8的规定。 4. 型式与尺寸 4.1 瓷套应按规定程序批准的图样制造，其形式与主要尺寸应符合图1、图2和表1的规定。 4.2 瓷套型号及尺寸： 型号：JH07201A, JH07202A, JH07251A, JH07252A, JH07253, JH0S001B, JH08051B, JH08052B, JH08053B, JH09001C, JH09051C, JH10051C, JH10052C 瓷套的尺寸公差应符合表1的规定，工作温度分为A、B、C三种，分别代表150℃、200℃、250℃。 5. 技术要求 5.1 瓷套应采用耐温瓷材料制造，其外观质量应符合GB772的相应规定。 5.2 瓷套的剖面应均质致密，经孔隙性试验后，不应有任何渗透现象。孔隙性试验时压力不小于20MPa，压力与时间的乘积不小于180MPa·h。 5.3 瓷套上下端面的表面粗糙度参数Ra的最大允许值为12.5μm。 5.4 瓷套尺寸公差应符合下列规定： - 轴向不超过1%Hmm； - 径向不超过2.2%D mm； - 壁厚不超过10%8 mm。 5.5 瓷套形位公差应符合下列规定： - 上下端面平面度不超过0.5mm； - 上下端面平行度不超过0.52%D mm； - 上下端圆度不超过2%D mm； - 当H≤500mm时，上下端面同轴度不超过5mm；当H>500mm时，上下端面同轴度不超过0.9%Hmm。 5.6 瓷套的电气性能应符合下列规定： - 当采用工频交流电压代替直流电压试验时，其工频电压值的合格范围为直流电压除以√2。 5.6.1 壁厚击穿电压应不低于GB772的相应规定。 5.6.2 瓷壁应耐受5min工频电压试验而不击穿、不损坏或异常发热，电压值应符合GB772的相应规定。 5.6.3 应经受室温和高温直流耐受电压试验而不击穿、损坏或闪络。试验时的温度和直流电压值应符合表2规定。 表2 室温和高温直流耐受电压 | 额定直流电压 | 室温直流试验电压 | 150℃直流试验电压 | 200℃直流试验电压 | 250℃直流试验电压 | | ------------ | ---------------- | ----------------- | ----------------- | ----------------- | | 72 | 108 | 97 | 90 | 87 | | 80 | 120 | 108 | 97 | 90 | | 90 | 130 | 120 | 110 | 105 | | 100 | 140 | 130 | 120 | 115 | 5.7 瓷套应耐受三次温度急剧变化而不损坏，其试验温度应符合GB772的相应规定。 5.8 瓷套在室温下压缩破坏负荷不小于500kN。 5.9 自交货之日起两年内，用户在遵守本标准和按规定程序批准的运输、保管、安装和运行规定的条件下，发现有瓷套不符合本标准规定时，制造厂必须无偿地给予更换。 6. 试验方法 除本标准规定的试验方法外，其余均按GB775.1～775.3的相应规定进行。 6.1 室温和高温直流耐受电压试验：将洁净而干燥的试品安装在密闭装置内，试品和高压电极与装置内壁的距离不小于试品干闪络距离的一倍。试验时，使试品处于垂直状态，电压加在试品两电极之间；在室温下试验时，试品应与周围温度处于热平衡；在高温下试验时，对试品不应采用直接烘、烤等局部加热的方式加热，升温速率不大于100℃/h。 当装置内各部位温度达到规定工作温度并稳定后，施加电压。
