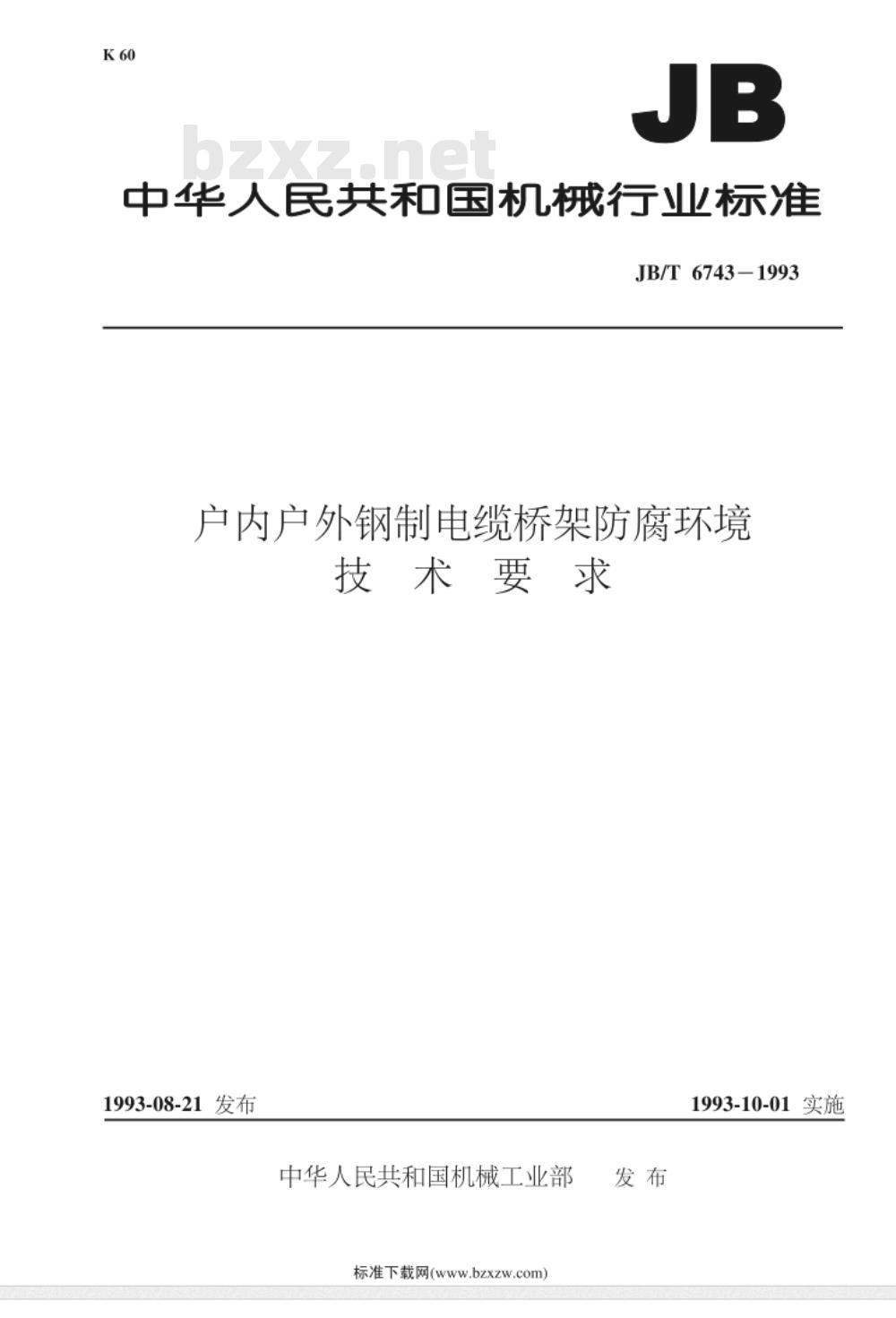

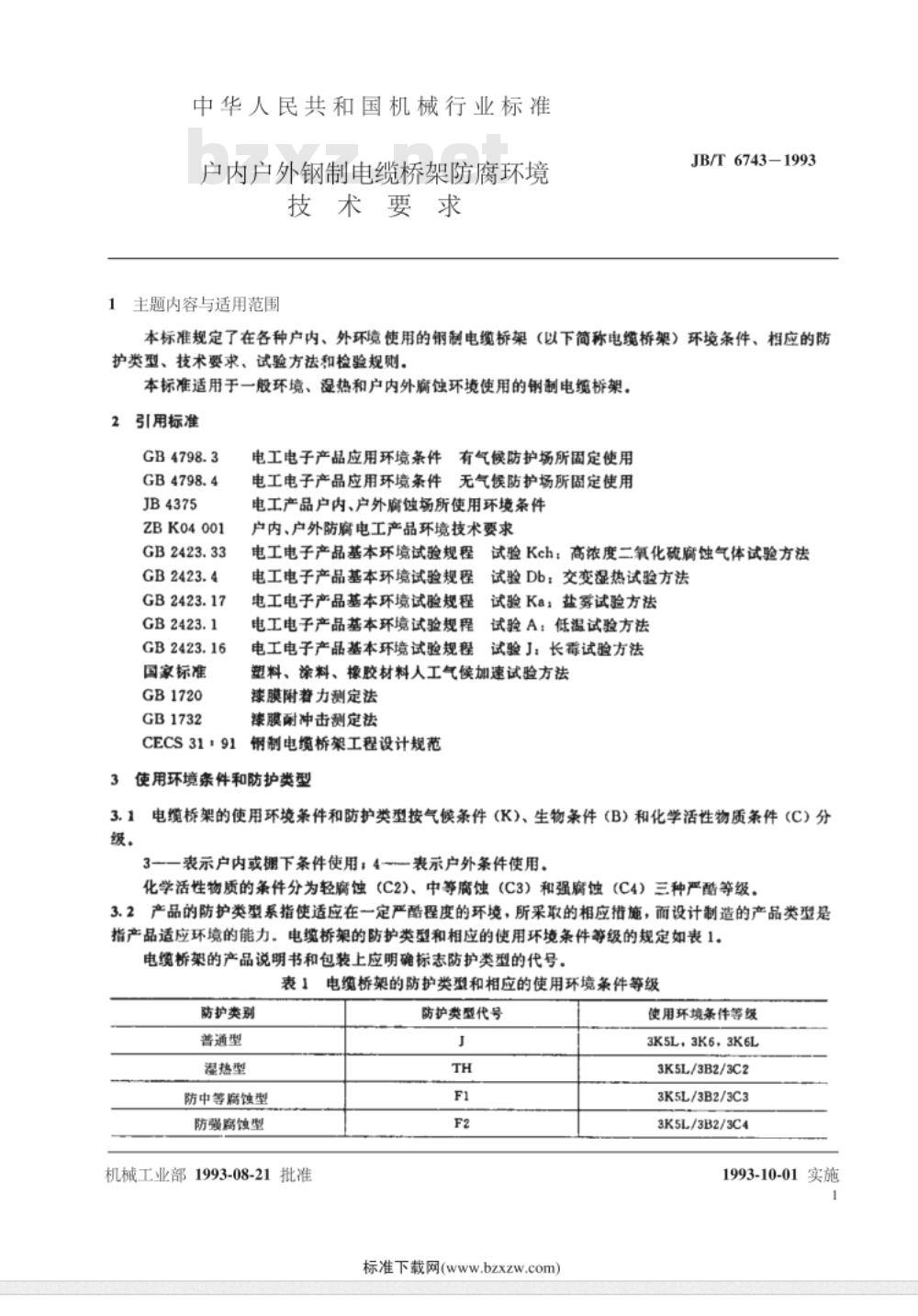

中华人民共和国机械行业标准 JB/T 6743-1993 户内户外钢制电缆桥架防腐环境技术要求 本标准规定了在各种户内、外环境使用的钢制电缆桥架（以下简称电缆桥架）环境条件、相应的防护类型、技术要求、试验方法和检验规则。本标准适用于一般环境、湿热和户内外腐蚀环境使用的钢制电缆桥架。 1. 主题内容与适用范围 本标准适用于各种环境条件下使用的钢制电缆桥架。标准详细规定了电缆桥架的使用环境条件、防护类型及相关技术要求，确保其在不同环境下的可靠性和耐久性。 2. 引用标准 - GB4798.3 - GB4798.4 - JB4375 - ZBK04001 - GB2423.33 - GB2423.4 - GB2423.17 - GB2423.1 - GB2423.16 - 国家标准GB1720 - GB1732 - CECS31:91 3. 使用环境条件和防护类型 3.1 电缆桥架的使用环境条件和防护类型按气候条件（K）、生物条件（B）和化学活性物质条件（C）分级。 - K表示户内或户外条件使用； - C2表示轻腐蚀环境，C3表示中等腐蚀环境，C4表示强腐蚀环境。 3.2 产品的防护类型系指使产品适应特定环境条件的设计和制造措施。电缆桥架的防护类型和相应的使用环境条件等级的规定如表1。电缆桥架的产品说明书和包装上应明确标志防护类型的代号。 表1 电缆桥架的防护类型和相应的使用环境条件等级 | 防护类别 | 防护类型代号 | 使用环境条件等级 | |----------|--------------|------------------| | 普通型 | J | 3K5L, 3K6, 3K6L | | 湿热型 | TH | 3K5L/3B2/3C2 | | 防中等腐蚀型 | F1 | 3K5L/3B2/3C3 | | 防强腐蚀型 | F2 | 3K5L/3B2/3C4 | 3.3 各种使用环境条件等级的环境参数见表2、表3。 表2 不同气候环境等级的气候环境参数 | 环境参数 | 3K5L | 3K6 | 3K6L | |--------------|----------|-----------|----------| | 低温（℃） | -5 | +55 | +40 | | 高温（℃） | +40 | -20 | +40 | | 低相对湿度（%） | 5 | 10 | 10 | | 高相对湿度（%） | 95 | 100 | 95 | | 太阳辐射（W/m²）| 700 | 700 | 700 | | 凝露条件 | 有 | 有 | 有 | | 降水条件（mm/min） | 等 | 等 | 等 | | 结冰条件 | 有 | 有 | 无 | 表3 不同腐蚀等级的化学活性物质环境参数 | 环境条件 | 盐雾（mg/m³） | 二氧化硫（mg/m³） | 硫化氢（mg/m³） | 氧（mg/m³） | 氧化氢（mg/m³）| |------------|---------------|------------------|-----------------|------------------| | 3C2, 4C2 | 0.3 | 0.1 | 0.1 | 0.1 | | 3C3, 4C3 | 5.0 | 3.0 | 0.3 | 1.0 | | 4C4 | 10 | 10 | 1.0 | 5.0 | 4. 试验方法与检验规则 本标准规定了对电缆桥架的各种环境试验方法，包括盐雾试验、高浓度二氧化硫腐蚀试验、交变湿热试验等，确保电缆桥架在不同环境下的适应性与防护性能。 5. 包装与运输 电缆桥架的包装、运输和贮存应符合相关规定，确保在运输过程中不受外界环境因素的影响。
