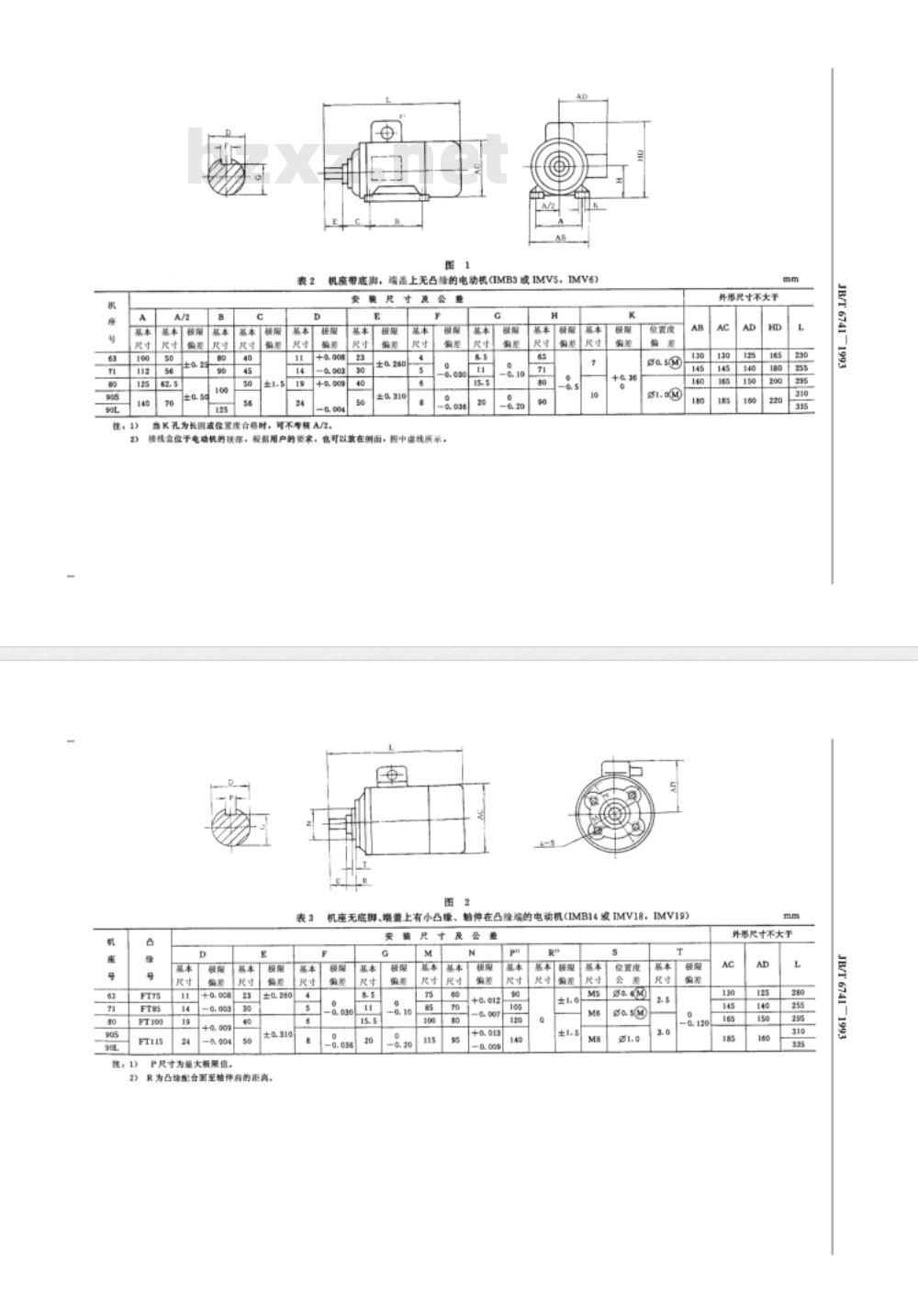

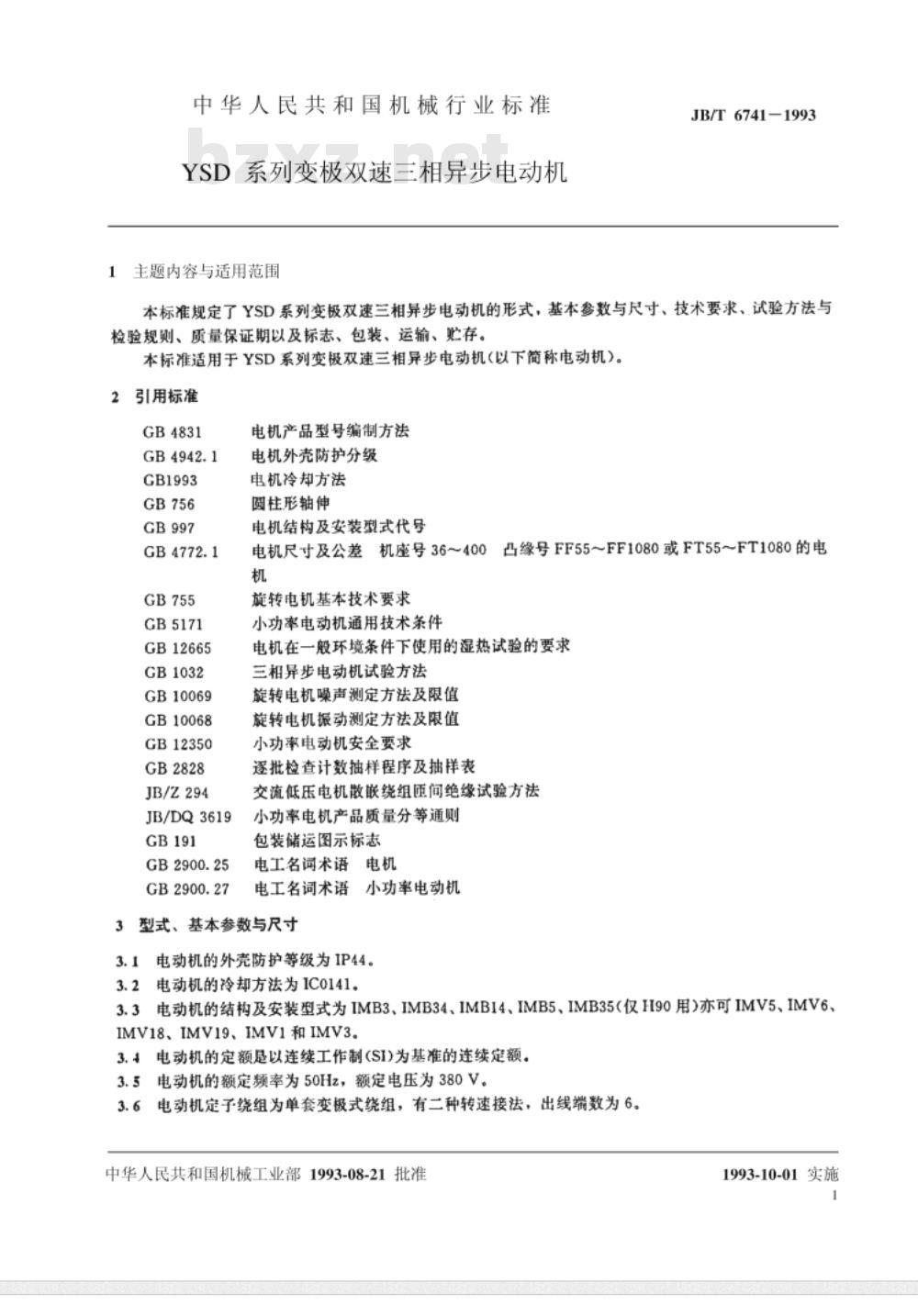

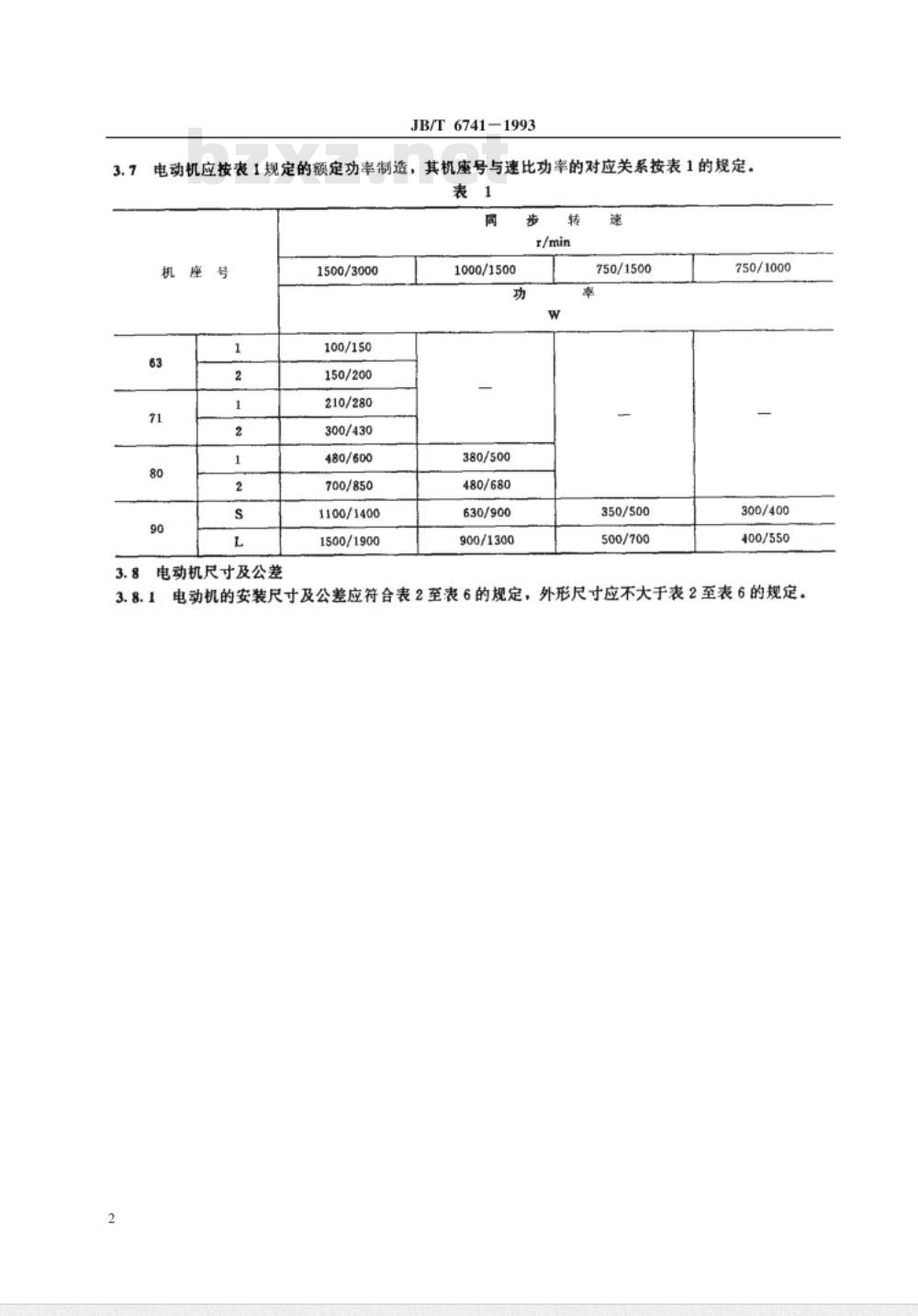

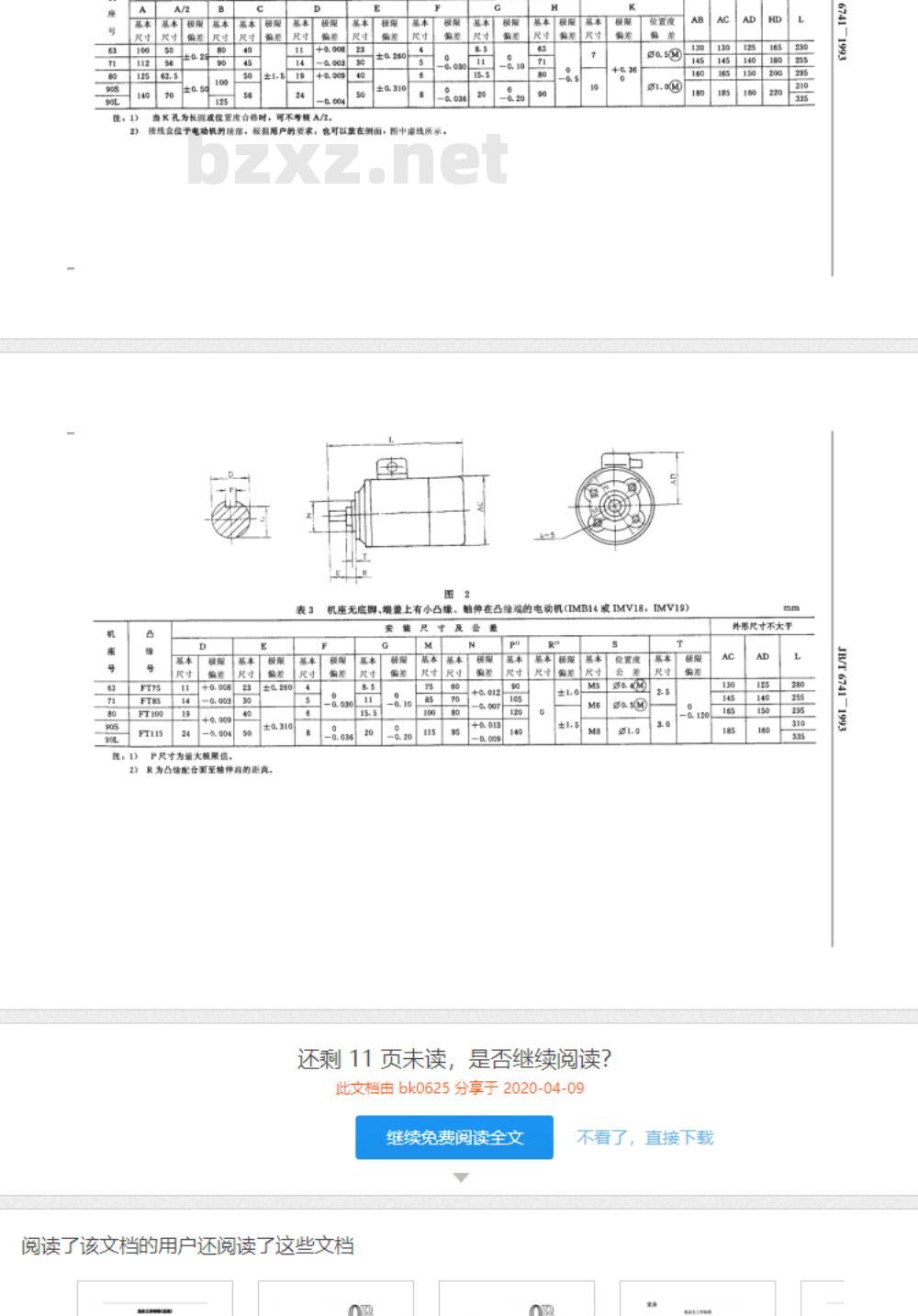

中华人民共和国机械行业标准 JB/T 6741-1993 YSD系列变极双速三相异步电动机 本标准规定了YSD系列变极双速三相异步电动机的形式、基本参数与尺寸、技术要求、试验方法与检验规则、质量保证期以及标志、包装、运输、贮存等内容。本标准适用于YSD系列变极双速三相异步电动机（以下简称电动机）。 1. 范围 本标准适用于YSD系列变极双速三相异步电动机。该标准规定了电动机的基本技术要求，包括但不限于电动机的结构形式、基本参数、尺寸、公差、测试方法、质量要求等。 2. 规范性引用文件 本标准引用了以下文件： - GB4831 - GB4942.1 - GB1993 - GB756 - GB997 - GB4772.1 - GB755 - GB5171 - GB12665 - GB1032 - GB10069 - GB10068 - GB12350 - GB2828 - JB/Z294 - JB/DQ3619 - GB191 - GB2900.25 - GB2900.27 3. 型式、基本参数与尺寸 3.1 小功率电动机 电动机的外壳防护等级为IP44。 3.2 电动机的冷却方法为1C0141。 3.3 电动机的结构及安装型式为IMB3、IMB34、IMB14、IMB5、IMB35（仅H90用），亦可IMV5、IMV6、IMV18、IMV19、IMV1和IMV3。 3.4 电动机的定额是以连续工作制(SI)为基准的连续定额。 3.5 电动机的额定频率为50Hz，额定电压为380V。电动机定子绕组为单套变极式绕组，有二种转速接法，出线端数为6。 3.6 电动机应按表1规定的额定功率制造，机座号与速比功率的对应关系按表1的规定。 表1 电动机功率与机座号对应表 | 座号 | 功率 | 转速 (1000/1500) | 功率 (w) | |------|------|------------------|-----------| | 63 | 1 | 1500/3000 | 380/500 | | 71 | 2 | 100/150 | 480/680 | | 80 | 2 | 150/200 | 630/900 | | 90 | 1 | 210/280 | 900/1300 | | 100 | 2 | 300/430 | 500/700 | | 112 | 1 | 480/600 | 750/1000 | | 132 | 2 | 700/850 | 300/400 | | 160 | 1 | 1100/1400 | 400/550 | 3.7 电动机尺寸及公差 电动机的安装尺寸及公差应符合表2至表6的规定，外形尺寸应不大于表2至表6的规定。 3.8 电动机的安装尺寸及公差应符合表2至表6的规定，外形尺寸应不大于表2至表6的规定。 4. 试验方法与检验规则 4.1 电动机的试验方法应符合标准中相关章节的要求，确保电动机在生产和检验中满足各项技术指标。 4.2 电动机的检验规则包括抽样检验、质量检查以及对试验结果的评定。 5. 质量保证期 电动机的质量保证期为产品交付后的24个月，在此期间产品如存在质量问题，应按照标准相关规定进行处理。 6. 标志、包装、运输与贮存 电动机的标志应清晰、符合规定，包装、运输及贮存应符合标准要求，避免对产品造成损害。
