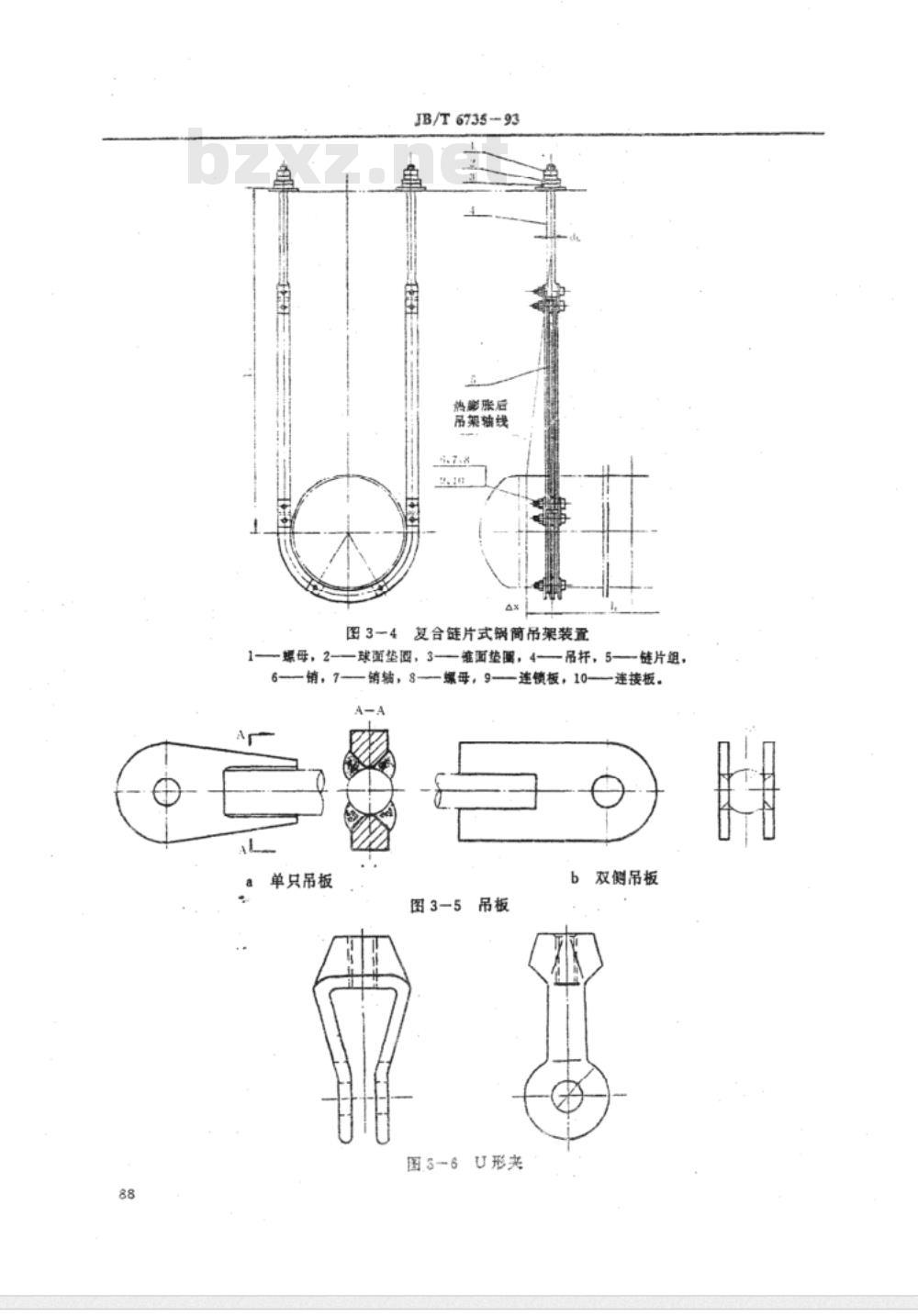

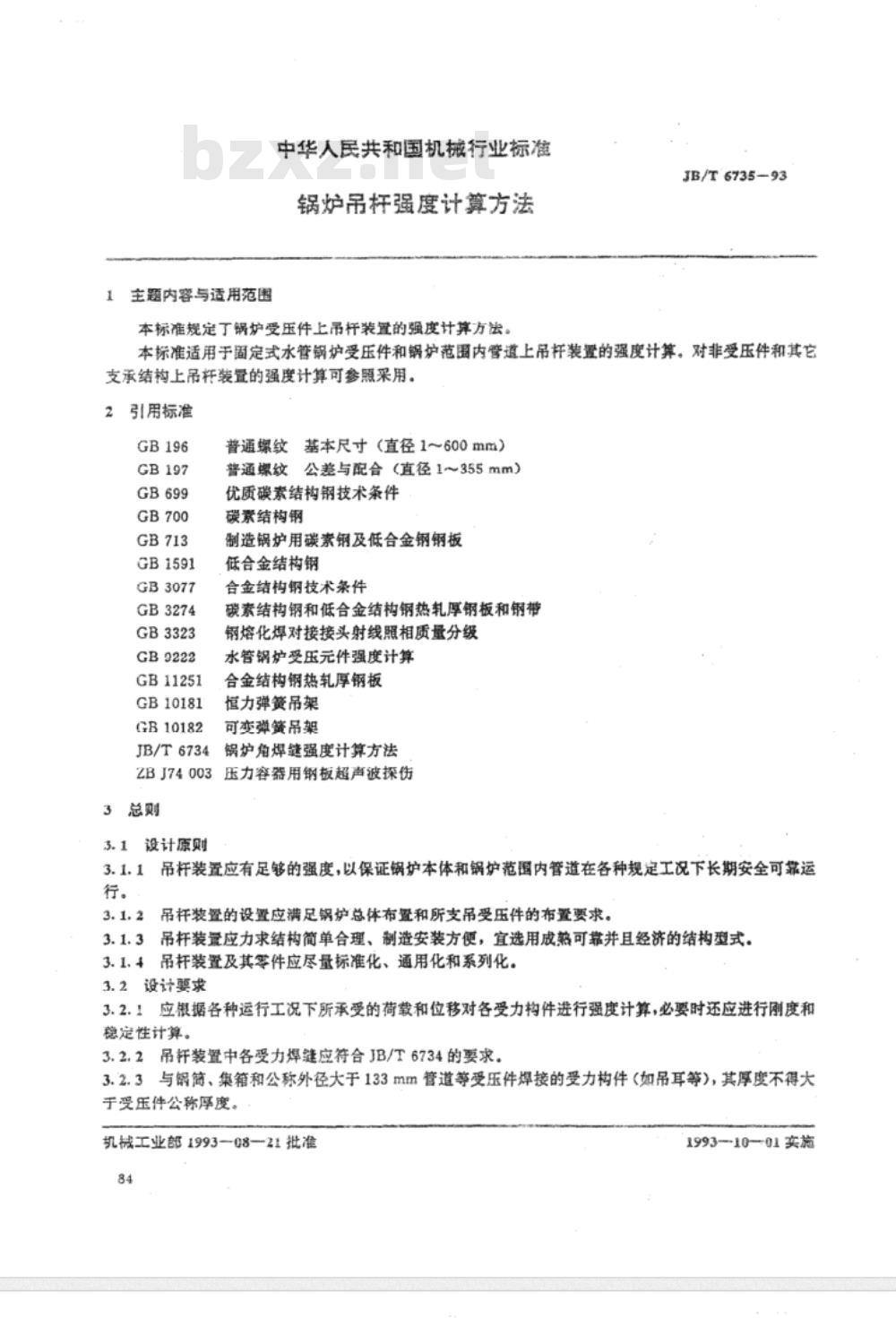

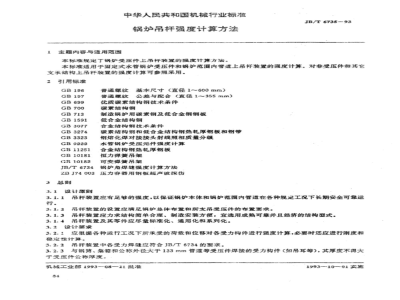

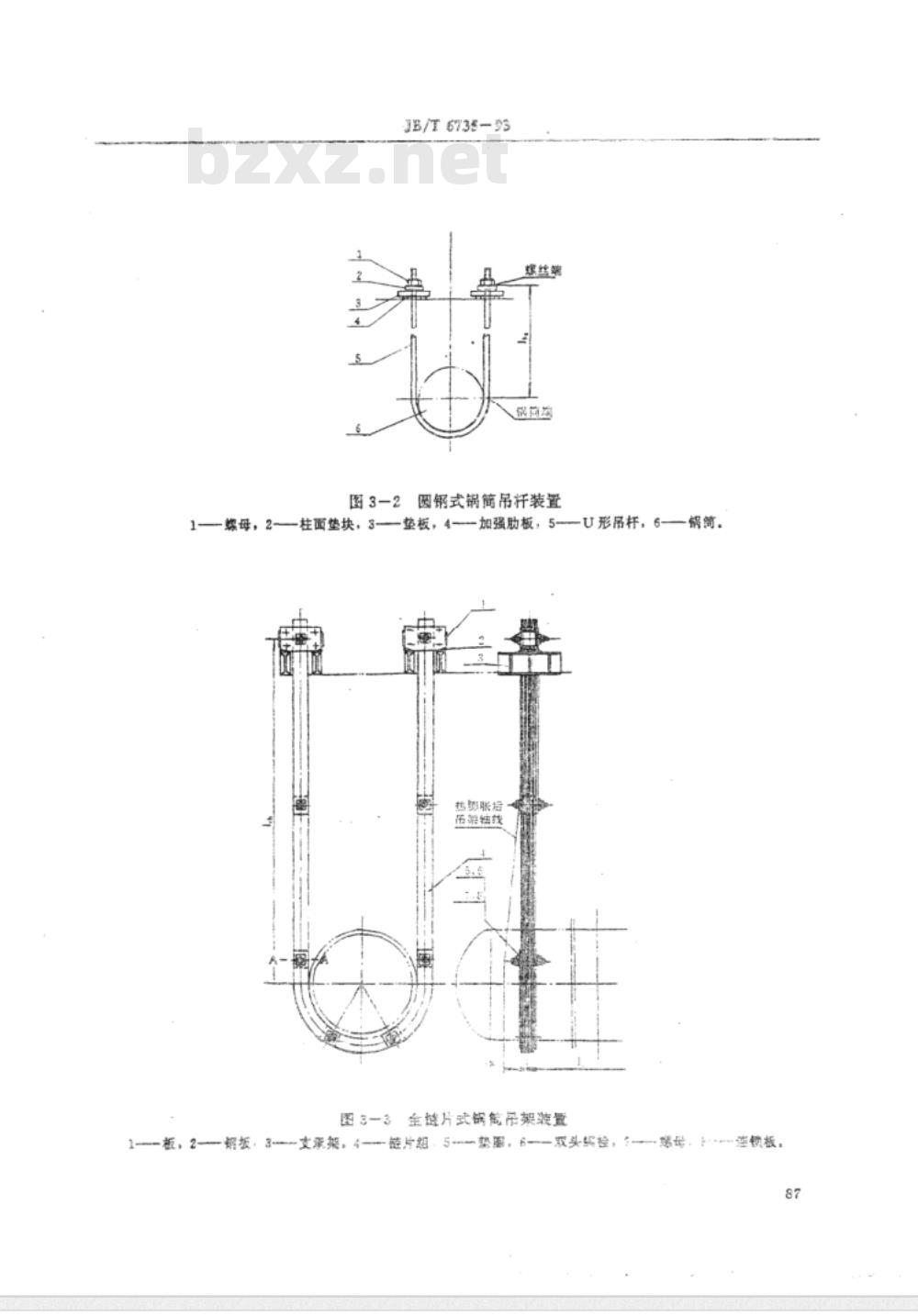

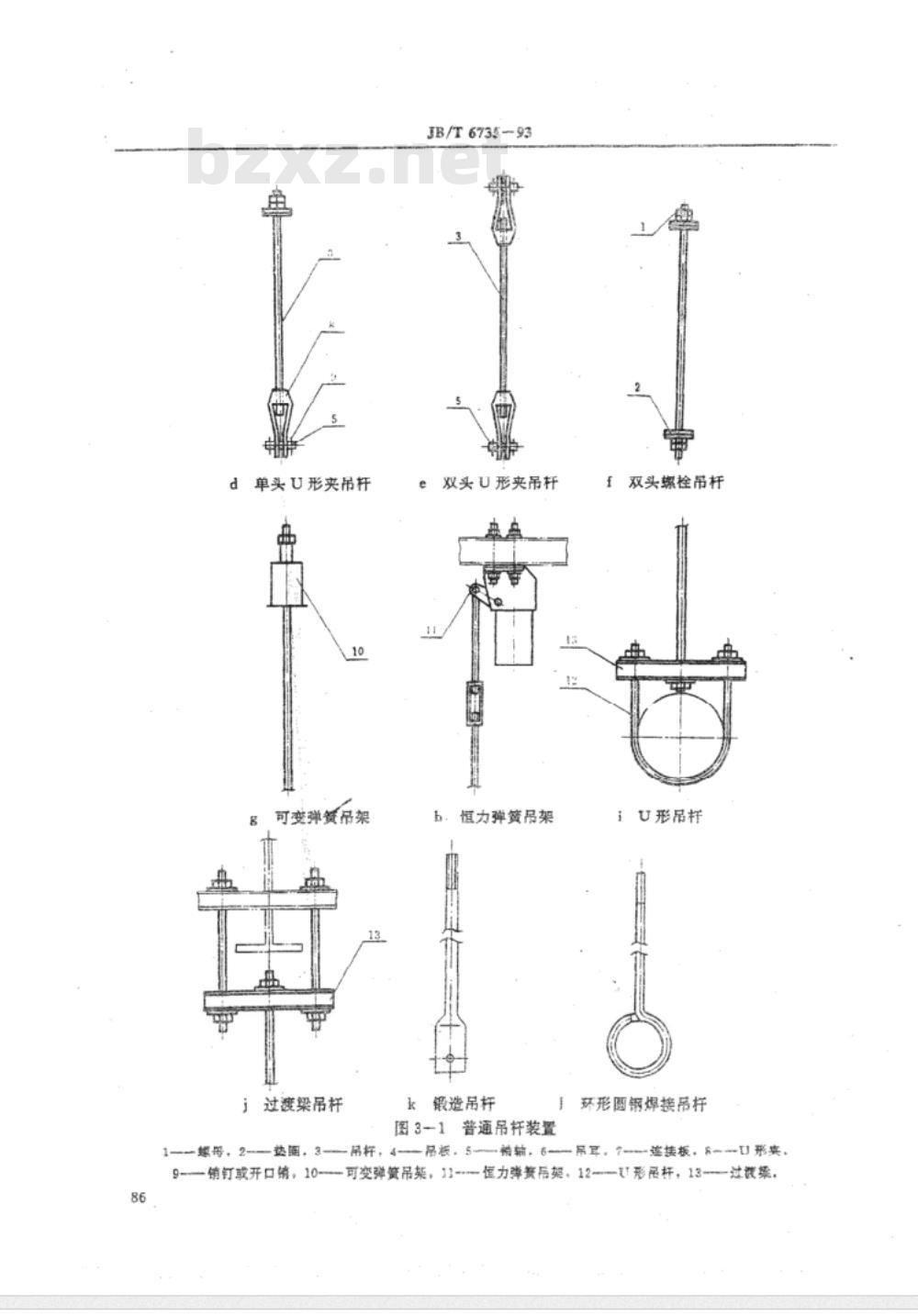

中华人民共和国机械行业标准 锅炉吊杆强度计算方法 本标准规定了锅炉受压件上吊杆装置的强度计算方法。JB/T 6735—93 本标准适用于固定式水管锅炉受压件和锅炉范画内管道上吊杆装置的强度计算。对非受压件和其它支承结构上吊杆装置的强度计算可参照采用。 2 引用标准 GB196, GB197, GB699, GB700, GB713, GB1591, GB3077, GB3274, GB3323, GB9222, GB11251, GB10181, GB10182, JB/T6734 普通螺纹基本尺寸（直径1~600mm） 普通螺纹公差与配合（直径1~355mm） 优质碳素结构钢技术条件 碳素结构钢 制造锅炉用碳素钢及低合金钢钢板 低合金结构钢 合金结构钢技术条件 碳素结构钢和低合金结构钢热轧厚钢板和钢带 钢熔化焊对接接头射线照相质量分级 水管锅炉受压元件强度计算 合金结构钢热轧厚钢板 恒力弹簧吊架 可变弹簧吊架 锅炉角焊缝强度计算方法 ZBJ74003压力容器用钢板超声波探伤 3 总则 3.1 设计原则 3.1.1 吊杆装置应有足够的强度，以保证锅炉本体和锅炉范内管道在各种规定工况下长期安全可靠运行。 3.1.2 吊杆装置的设置应满足锅炉总体布置和所支吊受压件的布置要求。 3.1.3 吊杆装置应力求结构简单合理、制造安装方便，宜选用成熟可靠并且经济的结构型式。 3.1.4 吊杆装置及其零件应尽量标准化、通用化和系列化。 3.2 设计要求 3.2.1 应根据各种运行工况下所承受的荷载和位移对各受力构件进行强度计算，必要时还应进行刚度和稳定性计算。 3.2.2 吊杆装置中各受力焊缝应符合JB/T6734的要求。 3.2.3 与锅简、集箱和公称外径大于133mm管道等受压件焊接的受力构件（如吊耳等），其厚度不得大于受压件公称厚度。 3.2.4 悬吊式锅炉顶部的普通吊杆，不论有无密封罩壳，吊杆直径不宜小于16mm。 3.3 类别和结构型式 3.3.1 吊杆装置按其使用部位分为两类：锅简吊杆装置和普通吊杆装置。普通吊杆装置用于支吊锅炉本体除简以外的其它受压件以及锅炉范围内管道。 3.3.2 普通吊杆装置的常用结构型式见图3-1。 3.3.3 锅筒吊杆装置的常用结构型式有下列两种： - 圆钥式锅简吊杆装置：见图3-2； - 链片式锅简吊架装置，分为全链片式（见图3-3）和复合链片式（上部为圆钢，下部为链片，见图3-4）。 3.3.4 吊杆装置上紧固件（包括螺母、垒遥、垫块、销、销轴等）的规格应按有关国家标准的规定选用，3.3.5 国家标准中没有的规格可参考有关标准的规定自行设计。 3.3.6 螺纹吊杆的常用型式有下列五种： - 单头螺纹吊杆； - 双头螺纹吊杆； - 双头左右螺纹吊杆（一般不推荐使用）； - U形吊杆； - 螺纹连接吊杆。螺纹吊杆的螺纹和圆钢公称直径推荐值见附录A1。 3.3.7 普通吊杆装置上的吊耳（直接焊在集箱、管子、管道或梁上）分为横向吊耳（图3-7）和纵向吊耳（图3-8）两种。
