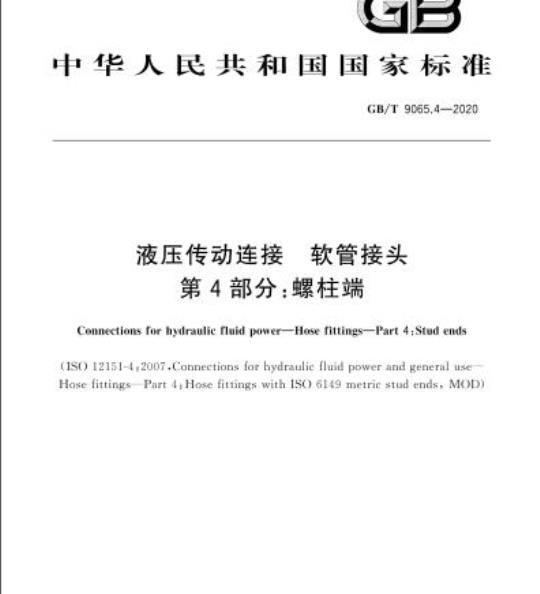

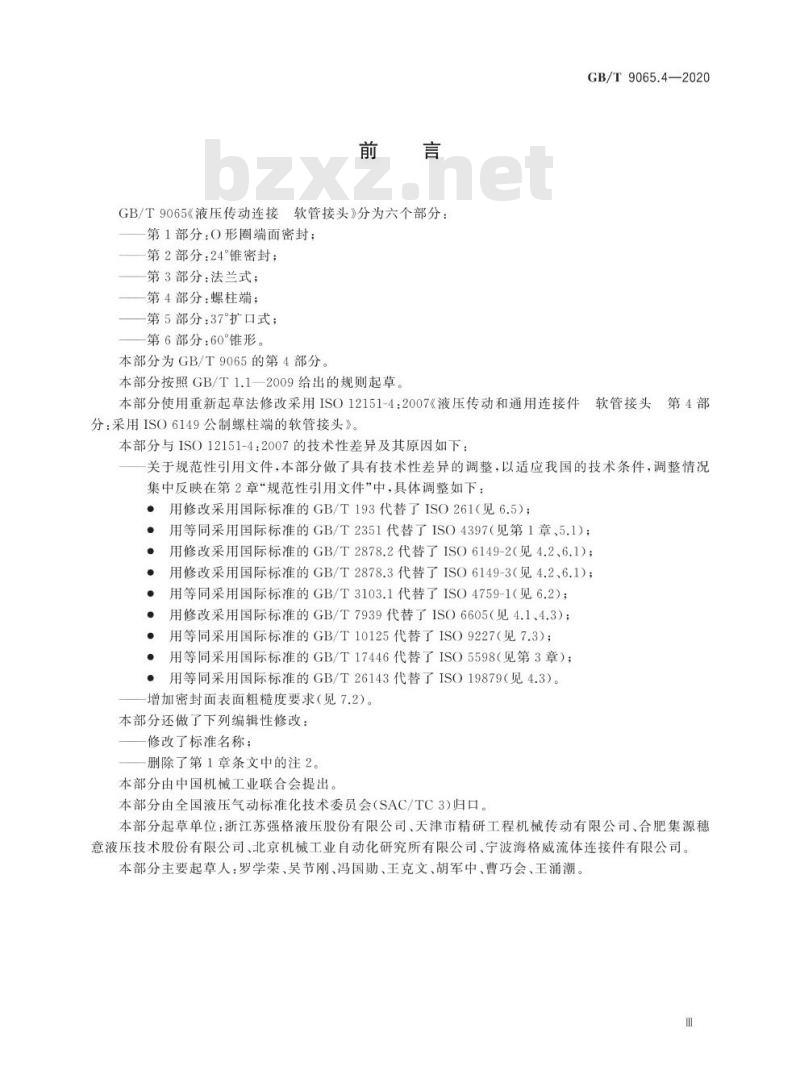

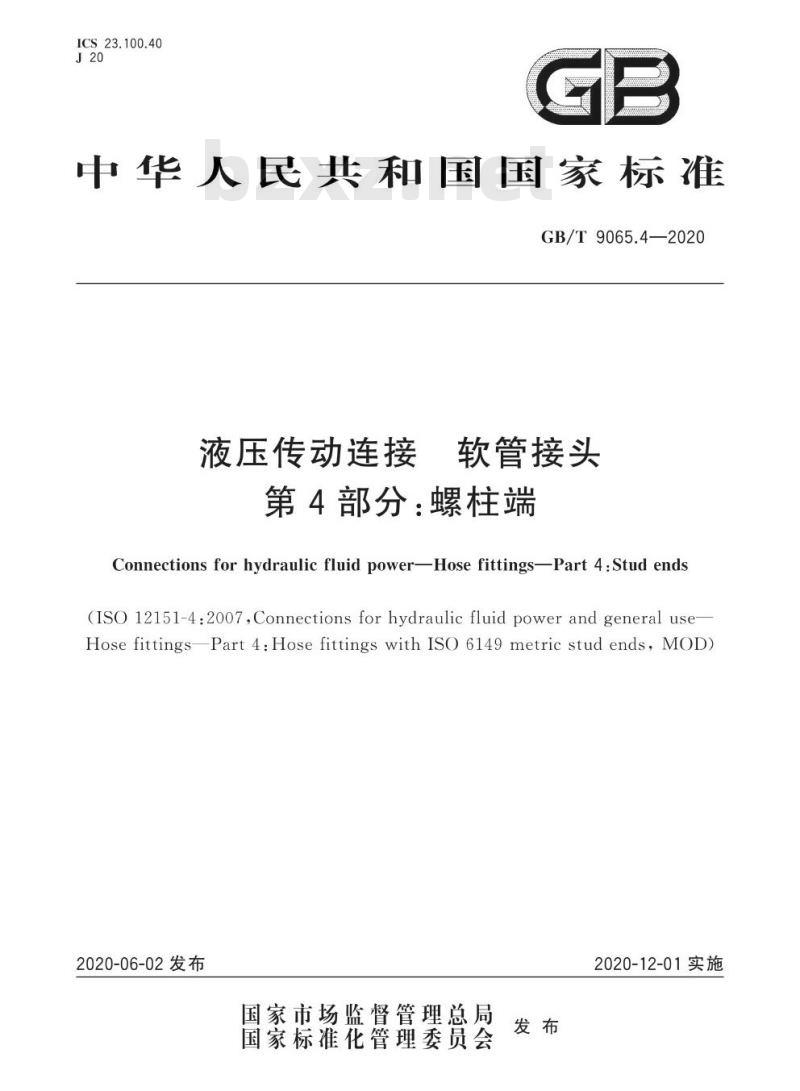

GB/T 9065.4—2020 液压传动连接 软管接头 第4部分：螺柱端 前言 GB/T 9065《液压传动连接 软管接头》分为六个部分：第1部分：O形圈端面密封；第2部分：24°锥密封；第3部分：法兰式；第4部分：螺柱端；第5部分：37°扩口式；第6部分：60°锥形。本部分为GB/T 9065的第4部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分使用重新起草法修改采用ISO 12151-4:2007《液压传动和通用连接件 软管接头 第4部分：采用ISO 6149公制螺柱端的软管接头》。本部分与ISO 12151-4:2007的技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整情况集中反映在第2章“规范性引用文件”中，具体调整如下：用修改采用国际标准的GB/T 193代替了ISO 261（见6.5）；用等同采用国际标准的GB/T 2351代替了ISO 4397（见第1章、5.1）；用修改采用国际标准的GB/T 2878.2代替了ISO 6149-2（见4.2、6.1）；用修改采用国际标准的GB/T 2878.3代替了ISO 6149-3（见4.2、6.1）；用等同采用国际标准的GB/T 3103.1代替了ISO 4759-1（见6.2）；用修改采用国际标准的GB/T 7939代替了ISO 6605（见4.1、4.3）；用等同采用国际标准的GB/T 10125代替了ISO 9227（见7.3）；用等同采用国际标准的GB/T 17446代替了ISO 5598（见第3章）；用等同采用国际标准的GB/T 26143代替了ISO 19879（见4.3）。增加密封面表面粗糙度要求（见7.2）。 本部分还做了下列编辑性修改：修改了标准名称；删除了第1章条文中的注2。 本部分由中国机械工业联合会提出。本部分由全国液压气动标准化技术委员会（SAC/TC3）归口。本部分起草单位：浙江苏强格液压股份有限公司、天津市精研工程机械传动有限公司、合肥集源穗意液压技术股份有限公司、北京机械工业自动化研究所有限公司、宁波海格威流体连接件有限公司。本部分主要起草人：罗学荣、吴节刚、冯国勋、王克文、胡军中、曹巧会、王涌潮。 1 范围 GB/T 9065的本部分规定了材质为碳钢的螺柱端软管接头（典型示例见图1，符合GB/T 2878.2或GB/T 2878.3螺柱端）设计和性能的基本要求和尺寸要求。本部分适用于公称内径为6.3mm～38mm的软管（符合GB/T 2351的公称软管内径）。注：若选用其他材质，由供需双方协商。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 193 普通螺纹直径与螺距系列 GB/T 2351 液压气动系统用硬管外径和软管内径 GB/T 2878.2 液压传动连接带米制螺纹和O形圈密封的油口和螺柱端 第2部分：重型螺柱端（S系列） GB/T 2878.3 液压传动连接带米制螺纹和O形圈密封的油口和螺柱端 第3部分：轻型螺柱端
