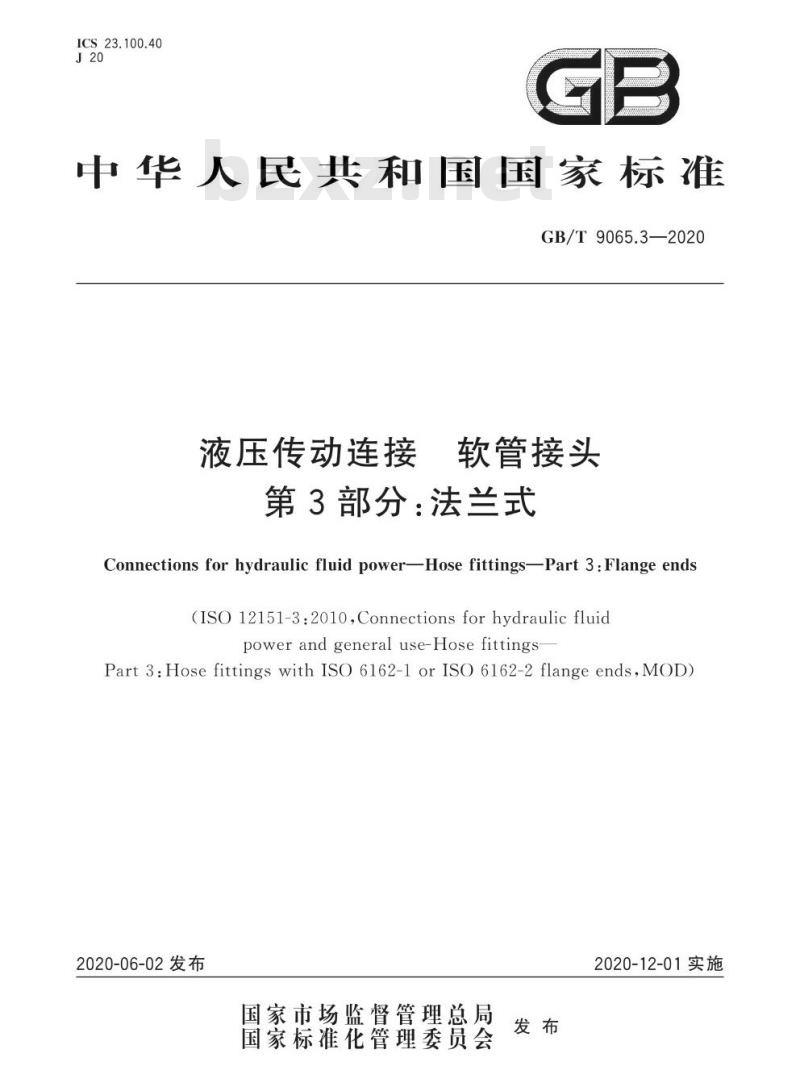

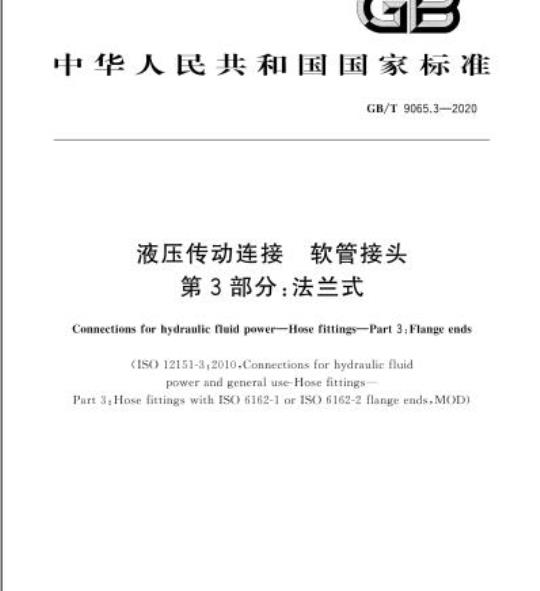

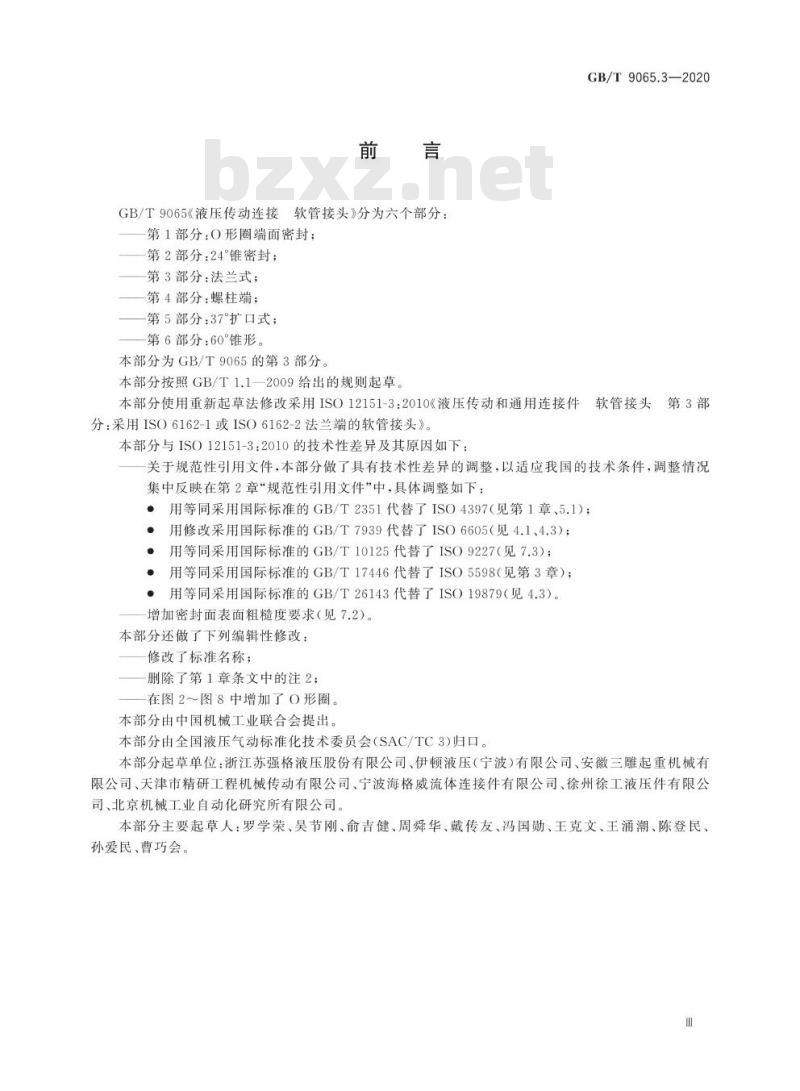

GB/T 9065.3—2020 液压传动连接 软管接头 第3部分：法兰式 Connections for hydraulic fluid power—Hose fittings—Part 3: Flange ends (ISO 12151-3:2010, Connections for hydraulic fluid power and general use—Hose fittings—Part 3: Hose fittings with ISO 6162-1 or ISO 6162-2 flange ends, MOD) 发布日期：2020-06-02 实施日期：2020-12-01 国家市场监督管理总局 国家标准化管理委员会 前言 GB/T 9065《液压传动连接 软管接头》分为六个部分： 第1部分：O形圈端面密封； 第2部分：24°锥密封； 第3部分：法兰式； 第4部分：螺柱端； 第5部分：37°扩口式； 第6部分：60°锥形。 本部分为GB/T 9065的第3部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分使用重新起草法修改采用ISO 12151-3:2010《液压传动和通用连接件 软管接头 第3部分：采用ISO 6162-1或ISO 6162-2法兰端的软管接头》。本部分与ISO 12151-3:2010的技术性差异及其原因如下： 关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整情况集中反映在第2章“规范性引用文件”中，具体调整如下： - 用等同采用国际标准的GB/T 2351代替了ISO 4397（见第1章、5.1）； - 用修改采用国际标准的GB/T 7939代替了ISO 6605（见4.1、4.3）； - 用等同采用国际标准的GB/T 10125代替了ISO 9227（见7.3）； - 用等同采用国际标准的GB/T 17446代替了ISO 5598（见第3章）； - 用等同采用国际标准的GB/T 26143代替了ISO 19879（见4.3）。 此外，增加了密封面表面粗糙度要求（见7.2）。 本部分还做了下列编辑性修改： 修改了标准名称； 删除了第1章条文中的注2； 在图2～图8中增加了O形圈。 本部分由中国机械工业联合会提出。本部分由全国液压气动标准化技术委员会（SAC/TC3）归口。 本部分起草单位：浙江苏强格液压股份有限公司、伊顿液压（宁波）有限公司、安徽三雕起重机械有限公司、天津市精研工程机械传动有限公司、宁波海格威流体连接件有限公司、徐州徐工液压件有限公司、北京机械工业自动化研究所有限公司。 本部分主要起草人：罗学荣、吴节刚、俞吉健、周舜华、戴传友、冯国勋、王克文、王涌潮、陈登民、孙爱民、曹巧会。 1 范围 GB/T 9065的本部分规定了材质为碳钢的法兰式软管接头（典型示例见图1，适用于符合ISO 6162-1和ISO 6162-2的油口和法兰夹）的设计和性能的基本要求和尺寸要求。本部分适用于公称内径为12.5mm～51mm的软管（符合GB/T 2351的公称软管内径）。 注：若选用其他材质，由供需双方协商。 图1 法兰式软管接头连接的典型示例包括：法兰夹（符合ISO 6162-1或ISO 6162-2）、油口（符合ISO 6162-1或ISO 6162-2）以及O形密封圈。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2351 液压气动系统用硬管外径和软管内径（GB/T 2351—2005, ISO 4397:1993, IDT） GB/T 7939 液压软管总成试验方法（GB/T 7939—2008, ISO 6605:2002, MOD） GB/T 10125 人造气氛腐蚀试验 盐雾试验（GB/T 10125—2012, ISO 9227:2006, IDT） GB/T 17446 流体传动系统及元件词汇（GB/T 17446—2012, ISO 5598:2008, IDT） GB/T 26143 液压管接头试验方法（GB/T 26143—2010, ISO 19879:2010, IDT） ISO 6162-1 液压传动带有分体式或整体式法兰以及米制或英制螺栓
